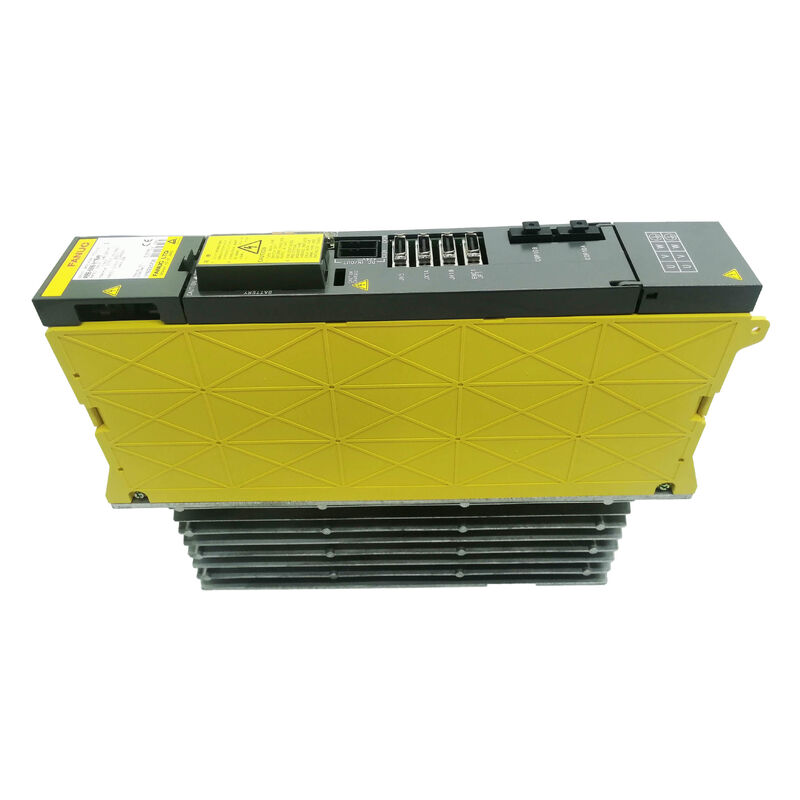

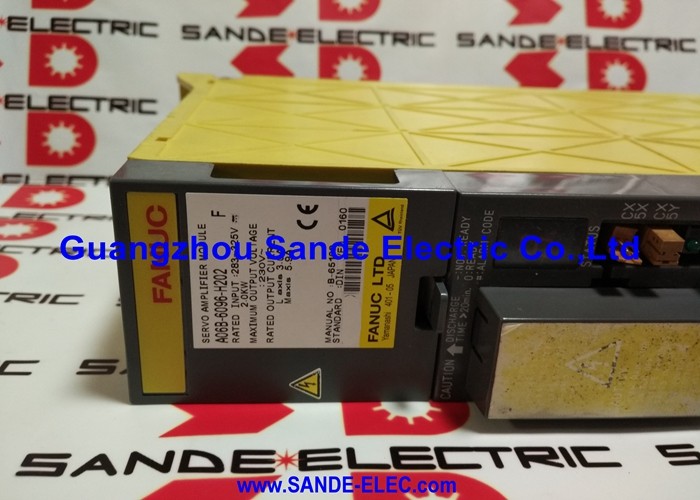

A06B-6096-H206 FANUC AC Servo Amplificador Unidade A06B6096H206 A06B-6096-H206

FANUC A06B-6096-H206 ∙ Alpha SVM2-40/40 Módulo Servo Dual-Axis ∙ 12.5A / 12.5A / FSSB / Série 16i / 18i / 21i

Número da parte:A06B-6096-H206

Fabricante:FANUC Corporation (Japão)

Tipo de produto:Módulo de servoamplificador AC de dois eixos

SVM2-40/40 ¢ Dois eixos na mesma classe de corrente

O A06B-6096-H206 é o SVM2-40/40 o módulo de servo Alfa simétrico de duplo eixo, com ambos os eixos L e M a uma saída nominal idêntica de 12,5A.A designação 40/40 significa que ambos os canais accionam motores da mesma classe de corrente a capacidade correspondente.Esta é a configuração para máquinas-ferramenta em que dois eixos transportam perfis de carga equivalentes eixos gêmeos que partilham uma única ranhura de amplificador no gabinete.

A série A06B-6096 utiliza comunicação FSSB de fibra óptica entre o CNC e o módulo de acionamento.que utilizava cablagem de interface PWM paralelaO 6096 SVM também baseia-se em um barramento de CC compartilhado fornecido por um PSM companheiro (Módulo de Fornecimento de Energia), em vez de auto-rectificar sua própria entrada de CA como a série 6090 SVUC anterior.Estas duas alterações FSSB comunicação e compartilhado DC bus define o 6096 como a geração Alpha SVM combinado com a série 16i/18i/21i i-series sistemas CNC.

H206 na gama A06B-6096 de dois eixos

O sufixo codifica classe de corrente por canal. O H206 a 12,5A por canal é uma variante de maior capacidade dentro da família SVM2.Para os motores de accionamento de eixos que exigem mais corrente do que as variantes mais pequenas SVM2 fornecem, H206 é a especificação correta. Para pares de motores assimétricos (onde os eixos L e M accionam motores de tamanhos diferentes),Serão especificadas variantes SVM2 assimétricas com diferentes valores de corrente por canal. H206 é para pares combinados.

Confirmar o número de peça do módulo instalado a partir do seu próprio rótulo A forma física pode parecer semelhante mas as especificações elétricas diferem.

Principais especificações

Perguntas frequentes

P1: Qual é a diferença entre o A06B-6096-H206 e o H204 (SVM2-20/20)?

Ambos são módulos Alpha SVM de dois eixos com interface FSSB. O H206 fornece 12,5A por canal; o H204 fornece uma corrente nominal menor por canal.A variante correta é determinada pela corrente nominal dos servomotores ligadosA substituição do H204 pelo H206 em motores que exijam a corrente nominal mais elevada produzirá falhas de sobrecorrente.

P2: O A06B-6096-H206 requer uma fonte de alimentação PSM externa?

Sim, o SVM 6096 baseia-se num autocarro de CC compartilhado fornecido por um Alpha PSM companheiro (série A06B-6087 ou A06B-6088).O PSM retifica a corrente alternada trifásica de entrada e fornece a tensão do barramento de CC para todos os módulos SVM e SPM conectadosConfirmar que a potência do PSM cobre a carga combinada de todos os módulos ligados.

P3: Ambos os eixos L e M alarmados simultaneamente.

Os alarmes simultâneos em ambos os eixos de um módulo SVM2 podem indicar uma falha a nível do módulo (perda de corrente contínua ou falha de alimentação do comando) ou uma condição a montante (falha do PSM, interrupção da comunicação FSSB).Verifique o estado do PSM primeiro e verifique as conexões do cabo FSSB para este móduloUma falha do PSM irá desligar todos os módulos SVM e SPM de uma só vez, produzindo alarmes simultâneos em todos os eixos.

P4: A substituição do A06B-6096-H206 requer alterações nos parâmetros CNC?

Para uma substituição do SVM2-40/40 semelhante, normalmente não são necessárias alterações de parâmetros CNC. Os parâmetros do eixo são armazenados na SRAM do CNC e não são afetados pela troca do amplificador.,Verificar que a atribuição do eixo do FSSB no CNC corresponde à posição física do módulo no gabinete de acionamento.

Q5: De onde provém o A06B-6096-H206?

Através do mercado pós-venda da FANUC CNC, os revendedores especializados em amplificadores Alpha e as empresas de reparação CNC mantêm estoque de troca e excedente.Um ensaio funcional sob cargas reais do motor em ambos os canais é a verificação de aceitação mais fiável.
