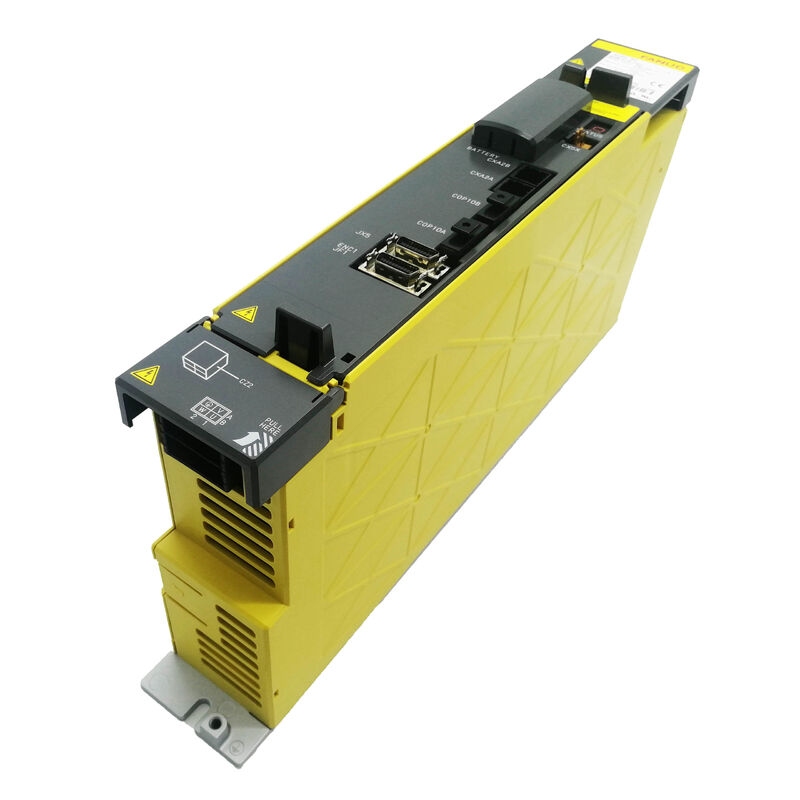

A06B-6114-H103 FANUC AC Servo Amplificador Unidade A06B6114H103 A06B-6114-H103

Fanuc A06B-6114-H103 | Módulo Amplificador Servo de Eixo Único Alpha i SVM1-20i — 6,5A, 283–339V CC, FSSB, HRV3, CNC 16i / 18i / 21i / 0i-B

Visão Geral

O Fanuc A06B-6114-H103 é o SVM1-20i — o membro de menor corrente e eixo único da família de módulos amplificadores servo alpha i (ai) da Fanuc.

Como sucessor da primeira geração A06B-6096-H102 (SVM1-20), ele reflete a mudança da Fanuc para a arquitetura servo de geração i que chegou com os controles 16i/18i-B e 21i-B no início dos anos 2000 e desde então se tornou a espinha dorsal dos sistemas CNC Fanuc em todo o mundo.

Em máquinas-ferramenta construídas pelos principais fabricantes mundiais — centros de usinagem, centros de torneamento, máquinas de cinco eixos e linhas de transferência — o A06B-6114-H103 é o módulo de escolha sempre que um único eixo de serviço leve a médio precisa ser acionado dentro da barra de alimentação compartilhada do sistema servo alpha i.

O módulo é um amplificador servo de 60 mm de largura que se encaixa no rack do sistema servo alpha i ao lado de outros módulos SVM e spindle aiSP, todos retirando energia CC da fonte de alimentação comum aiPS.

O perfil estreito de 60 mm é o marcador físico da posição do SVM1-20i na extremidade inferior da faixa de corrente — módulos mais largos (80 mm, 90 mm) carregam as designações SVM1-40i e SVM1-80i de corrente mais alta. Em uma configuração típica de centro de usinagem, um eixo X ou Y acionado por um motor αiS 4/5000 ou menor será atendido pelo A06B-6114-H103, enquanto o eixo Z ou o eixo do pallet — exigindo mais torque — recebe um SVM1-40i ou superior.

A comunicação entre o CNC e o A06B-6114-H103 ocorre exclusivamente através do FSSB — Fanuc Serial Servo Bus — um link serial proprietário de fibra óptica que transmite comandos de posição e recebe feedback entre a placa servo do CNC e cada módulo amplificador no sistema.

Cada SVM1-20i ocupa um slot de eixo FSSB; a placa servo do CNC identifica o amplificador e seu motor conectado durante a inicialização do sistema via sequência de handshake do protocolo FSSB.

Isso significa que os parâmetros servo do CNC devem corresponder corretamente ao tipo de motor conectado ao A06B-6114-H103 — um número de motor incorreto no parâmetro nº 2020 produz um alarme de incompatibilidade de eixo ao ligar.

O algoritmo de controle servo HRV3 em execução dentro do A06B-6114-H103 é uma melhoria significativa em relação ao algoritmo HRV2 da primeira geração SVM1-20. O HRV3 usa um ciclo de cálculo de velocidade mais rápido (ciclo de loop de velocidade de 62,5 µs), produzindo melhor regulação de velocidade sob cargas de corte dinâmicas e controle de posição mais preciso durante as fases de aceleração e desaceleração.

Para aplicações CNC envolvendo contorno de alta taxa de avanço, caminhos de superfície complexos de cinco eixos ou operações agressivas sincronizadas com o spindle, a computação de loop mais apertada do HRV3 faz uma diferença real no acabamento superficial e na precisão posicional.

Especificações Principais

Arquitetura do Sistema Alpha i — Onde o SVM1-20i se Encaixa

Entender o papel do A06B-6114-H103 requer entender como o sistema servo alpha i é construído. O sistema é modular: um ou mais módulos de fonte de alimentação aiPS (série A06B-6110) retificam a CA trifásica de entrada e produzem a tensão do barramento CC compartilhado (283–339V CC) que todos os módulos servo e spindle no rack retiram.

Os módulos SVM — SVM1, SVM2, SVM3 — são os estágios do inversor que convertem essa tensão do barramento CC em CA de frequência variável e tensão variável que aciona os motores servo. Cada SVM contém módulos de transistor IPM, circuitos de acionamento de gate e a placa de controle servo, todos encapsulados nas carcaças modulares de 60 mm a 90 mm da Fanuc.

O A06B-6114-H103 fica na extremidade estreita dessa faixa. Seu único módulo de transistor IPM de 20A produz uma saída nominal contínua de 6,5A — suficiente para motores alpha i na faixa de torque contínuo de 200W a aproximadamente 500W, dependendo da conversão de corrente para torque do motor.

Motores fora dessa faixa de corrente exigem um SVM de classificação mais alta.

A classificação de entrada de 2,5kW do módulo do barramento CC também define a potência máxima que a fonte de alimentação aiPS deve ser dimensionada para fornecer para este eixo, mais todos os outros no sistema, razão pela qual a seleção de aiPS para uma máquina multieixo requer a soma dos requisitos de potência de todos os módulos SVM e aiSP instalados.

FSSB: Por que o Link de Fibra Importa

O link FSSB de fibra óptica entre a placa servo do CNC e o A06B-6114-H103 não é apenas uma conveniência — é uma parte fundamental do porquê o sistema alpha i atinge o desempenho do loop servo que alcança.

A imunidade a ruído elétrico é perfeita em um link de fibra: transientes de comutação do motor, ripple da fonte de alimentação e EMI de equipamentos adjacentes não têm efeito no fluxo de dados serial.

O link transporta comandos de posição, comandos de corrente, dados de feedback e alarmes do sistema entre o CNC e cada amplificador a uma alta taxa de atualização que seria impossível através de fiação de sinal de cobre convencional sem blindagem substancial e disciplina de layout.

Para o instalador da máquina, o FSSB também simplifica consideravelmente a fiação. Em vez das conexões com muitos fios que as arquiteturas servo analógicas anteriores exigiam entre o CNC e cada amplificador de eixo, o FSSB encadeia os amplificadores com uma única linha de fibra da saída da placa servo do CNC para o par de conectores COP10A/COP10B do primeiro módulo, depois de módulo para módulo na cadeia.

O CNC atribui números de eixo aos módulos com base em sua posição na cadeia e em sua resposta à consulta de inicialização — uma arquitetura limpa que suporta comissionamento rápido do sistema e isolamento de falhas direto.

Controle HRV3 — Loop de Velocidade e Desempenho do Eixo

A designação HRV3 na placa de controle do A06B-6114-H103 refere-se a High Response Vector control, versão 3.

A principal melhoria no HRV3 em relação ao HRV2 é o ciclo de atualização do loop de velocidade: o HRV3 executa seu cálculo de velocidade em um ciclo de 62,5 µs, em comparação com os 125 µs do HRV2.

Reduzir o ciclo de cálculo pela metade significa que o loop de velocidade detecta e corrige desvios de velocidade duas vezes com mais frequência, produzindo um servo que responde a distúrbios de carga — como forças de engajamento da ferramenta de corte, atrito de reversão do eixo e conformidade estrutural da máquina — com estabilidade de velocidade notavelmente melhor.

O resultado prático é um melhor acabamento superficial em cortes perfilados onde a regulação de velocidade durante as mudanças de direção afeta diretamente a superfície da peça.

O HRV3 também permite ganhos servo mais altos antes que a estabilidade se torne uma preocupação, o que permite um erro de acompanhamento mais apertado em caminhos de contorno rápidos e melhor sincronização do eixo em movimentos multieixo interpolados.

Para fabricantes de máquinas que especificam sistemas servo para suas máquinas mais exigentes, a capacidade HRV3 do A06B-6114-H103 é um parâmetro importante que o distingue dos módulos FSSB de primeira geração.

Contexto de Substituição — Atualização do A06B-6096-H102

O A06B-6114-H103 é a substituição designada da geração i para o A06B-6096-H102 (SVM1-20, HRV2, primeira geração FSSB). Os dois módulos atendem à mesma faixa de motores físicos e se conectam através da mesma topologia de fibra FSSB, mas não são intercambiáveis diretamente sem consideração de configuração do CNC.

O H103 requer uma fonte de alimentação das unidades aiPS da série A06B-6110; o H102 retira das fontes de alimentação mais antigas da série A06B-6087/6088/6089.

Máquinas originalmente construídas com o H102 no sistema de energia mais antigo não podem substituir apenas o SVM sem também abordar a compatibilidade da fonte de alimentação — uma revisão completa do sistema de acionamento é necessária antes de especificar a atualização.

Para máquinas já em execução nas fontes de alimentação aiPS da série A06B-6110 com módulos H102 instalados, o H103 é uma substituição funcional direta.

Os parâmetros servo devem ser verificados após a substituição para confirmar se o número do tipo de motor e as configurações de ganho correspondem ao motor instalado.

Placas Internas e Componentes Reparados

O A06B-6114-H103 contém duas placas principais: a placa de fiação A16B-2203-0691 lida com a interface da seção de energia e as conexões de E/S, enquanto a placa de controle FSSB A16B-2101-004x gerencia a computação do algoritmo servo e a comunicação por fibra. Nenhuma das placas é vendida como peça de reposição separada — a Fanuc e os provedores de serviço autorizados tratam o módulo como a unidade de serviço.

No entanto, vários componentes dentro do módulo estão disponíveis separadamente e podem ser substituídos por engenheiros de serviço qualificados: o módulo transistor IPM de 20A, o ventilador de resfriamento interno, o pacote de bateria (para backup do encoder) e os fusíveis do barramento CC.

Esses reparos em nível de componente estendem a vida útil do A06B-6114-H103 substancialmente para unidades que sofreram falhas de componentes isoladas em vez de danos generalizados nas placas.

Perguntas Frequentes

P1: Qual é a diferença entre o A06B-6114-H103 e o A06B-6114-H104 (SVM1-40i)?

O H103 (SVM1-20i) carrega um único IPM de 20A e é classificado em 6,5A de saída contínua. O H104 (SVM1-40i) carrega um único IPM de 40A e é classificado em 12,5A de saída contínua.

O H104 é fisicamente mais largo (80 mm vs 60 mm para o H103) e alimenta motores alpha i maiores — o αiS 8/3000, αiF 4/5000 e similares — que consomem mais de 6,5A contínuos do H103.

Ambos os módulos se conectam via FSSB e usam HRV3. Modelos de motor fora da faixa de corrente do H103 simplesmente exigem o H104 ou um módulo de classificação mais alta; nenhuma configuração pode estender a classificação de saída de 6,5A do H103.

P2: O que acontece se o número do tipo de motor incorreto for carregado no parâmetro CNC nº 2020 para o eixo A06B-6114-H103?

Um número de tipo de motor incompatível causa o alarme SV5136 (motor servo inadequado) ao ligar, e o eixo não pode ser habilitado.

Em algumas configurações, um SV0401 (eixo não pronto) ou SV5061 (estouro de erro servo) também pode aparecer.

O número do tipo de motor deve corresponder tanto ao motor físico conectado quanto à classificação de corrente do amplificador — se o número do tipo especificar um motor que requer mais corrente do que a saída nominal de 6,5A do H103, o CNC detectará a incompatibilidade.

Corrija o parâmetro para o número do tipo de motor correspondente ao motor instalado na lista de parâmetros de motores servo e amplificadores da Fanuc, em seguida, desligue e ligue a energia para limpar o alarme.

P3: O A06B-6114-H103 pode acionar um motor da série beta i (βiS) e, em caso afirmativo, quais modelos?

Sim. O H103 é compatível com um conjunto definido de motores beta i que se enquadram em sua classificação de corrente de 6,5A: βiS 0.4/5000, βiS 0.5/6000, βiS 1/6000, βiS 2/4000, βiS 4/4000, βiS 8/3000 e βiS 12/2000.

Motores Beta i usados em configurações FSSB exigem a série de amplificadores alpha i (não as unidades de amplificador SVU beta i separadas) e se conectam através das mesmas interfaces de feedback do encoder e de energia do motor que os motores alpha i.

O número do tipo de motor do parâmetro CNC nº 2020 para motores beta i difere das entradas alpha i — confirme o número correto do tipo de motor beta i na lista de parâmetros de motores servo Fanuc aplicável.

P4: O A06B-6114-H103 exibe o código de alarme "6" ou "b" em seu display de LED — o que isso indica?

Alarme 6 no display de LED do SVM1-20i indica superaquecimento do inversor. Alarme "b" indica uma condição de sobrecorrente nos eixos L e M (nota: o SVM1-20i tem apenas um eixo, portanto, "b" aparecendo em um módulo de eixo único geralmente indica que o circuito de detecção de sobrecorrente IPM foi ativado na saída do único eixo L).

Para alarme 6 (superaquecimento): verifique o ventilador de resfriamento interno do módulo para operação, verifique a temperatura ambiente do gabinete e confirme o fluxo de ar adequado através do rack do drive.

Para alarme "b": verifique curtos nos enrolamentos do motor, curto-circuito no cabo de alimentação do motor ou um transistor IPM defeituoso dentro do módulo.

Um alarme "b" persistente com o motor desconectado aponta para uma falha do IPM que requer serviço do módulo.

P5: É possível usar o A06B-6114-H103 em um sistema que ainda possui módulos de fonte de alimentação de primeira geração A06B-6087 ou A06B-6089?

Não, esta é uma restrição crítica de compatibilidade. O A06B-6114-H103 (SVM1-20i, geração i) é projetado especificamente para os módulos de fonte de alimentação aiPS da série A06B-6110.

Ele não pode ser alimentado pelas fontes de alimentação mais antigas das séries A06B-6087, A06B-6088 ou A06B-6089 usadas com os módulos SVM de primeira geração A06B-6079 e A06B-6096.

A tensão do barramento CC, as tensões da fonte de alimentação de controle e os protocolos de comunicação do barramento entre a fonte de alimentação e os módulos SVM diferem entre as duas gerações. Misturá-los em um único sistema de acionamento não é suportado e fará com que o sistema falhe na inicialização ou danifique componentes.

Uma atualização completa do sistema de acionamento — substituindo tanto a fonte de alimentação quanto todos os módulos SVM juntos — é necessária ao fazer a transição de hardware servo de primeira para geração i.
