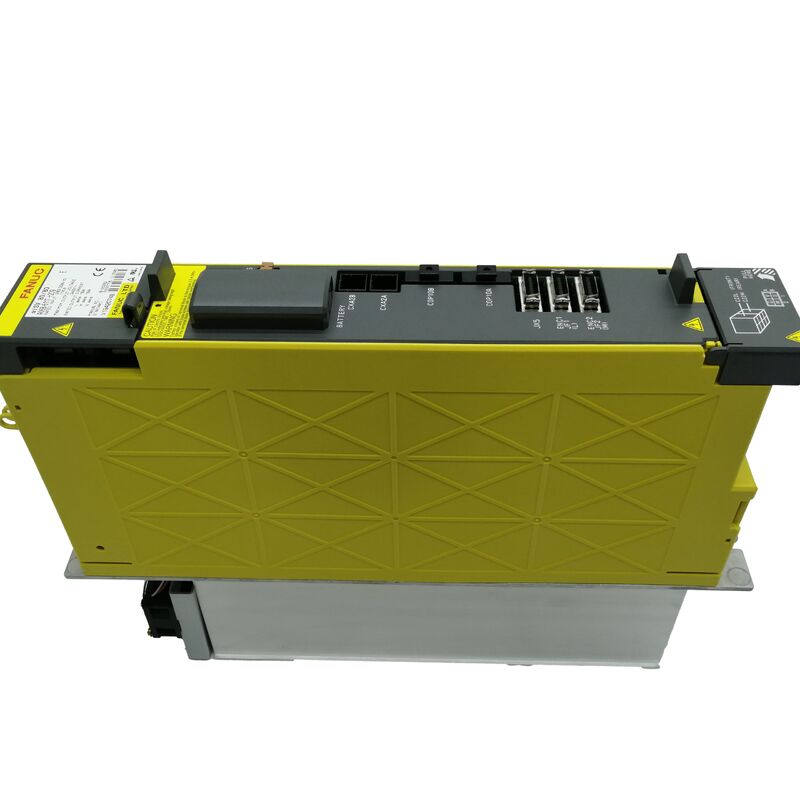

A06B-6117-H103 FANUC AC Servo Amplificador Unidade A06B6117H103 A06B-6117-H103

FANUC A06B-6117-H103 Módulo Amplificador Servo Alpha i AiSV 20

Descrição do Produto

O A06B-6117-H103 é um módulo amplificador servo Alpha i de eixo único identificado pela FANUC como αi SV 20. No manual de manutenção αi da FANUC, esta especificação de pedido está listada no grupo de amplificadores de eixo único com entrada de 200VAC, e a especificação comum SVM vincula a família a CNCs da Série i (Modelo B) com interface FSSB.

Para o comprador técnico, a especificação chave é a classe de corrente.

A tabela de especificações da FANUC fornece

corrente de saída nominal de 6,5 Armscorrente de saída nominal de 6,5 Armslimite de corrente nominal de pico de 20 Alimite de corrente nominal de pico de 20 ASVM1-20iSVM1-20iαi SV 20αi SV 20A FANUC também lista o método de controle SVM comum como

controle PWM senoidal com ponte de transistor (IGBT), que faz parte do que confere a esta família de amplificadores seu comportamento previsível em aplicações servo CNC.Mecanicamente, a linha αi coloca a classe

20i no grupo com 60 mm de largura, sem aletas externas, e a seção de dimensões externas mapeia SVM1-20iSVM1-20iDesenho de Contorno 1 / Recorte de Painel 1 / Área de Manutenção 1Desenho de Contorno 1 / Recorte de Painel 1 / Área de Manutenção 1.

Não é um amplificador amplo de

serve para muitas máquinas

; é um amplificador servo FSSB de eixo único classe 20.

Para reformadores de máquinas, compradores de MRO e departamentos de serviço, essa clareza é exatamente o que torna a peça útil.

Quando o trabalho é restaurar o controle servo estável sem alterar a arquitetura original, o modelo αi de eixo único correto economiza tempo e reduz problemas de inicialização evitáveis.

Dados Técnicos

FAQ

Q1: O que é A06B-6117-H103 na nomenclatura oficial da FANUC?
A FANUC identifica a peça como αi SV 20 no manual de manutenção αi. Nas descrições complementares do manual, o amplificador de eixo único classe 20 correspondente aparece como SVM1-20i, com a mesma classe de corrente nominal.

Juntas, essas entradas do manual estabelecem o H103 como um amplificador servo Alpha i classe 20 de eixo único.

Q2: A qual classe de saída este amplificador pertence?
A tabela de especificações SVM da FANUC atribui corrente de saída nominal de 6,5 Arms e limite de corrente nominal de pico de 20 A à classe SVM1-20i.

Para compradores e técnicos, essa é a identidade elétrica essencial do H103: ele pertence ao grupo de amplificadores de eixo único classe 20, não às variantes de classe 40 ou de maior capacidade.

Q3: Que tipo de interface CNC está associada a esta família de modelos?
A FANUC afirma na especificação SVM comum que esta família de amplificadores servo é para CNCs da Série i (Modelo B) com interface FSSB.

Isso é importante porque uma substituição correta não é determinada apenas pela classe de corrente.

O amplificador também deve corresponder ao método de comunicação usado pelo CNC e pelo sistema de acionamento ao seu redor.

Q4: O H103 é um modelo compacto para gabinete?
Sim, na linha αi, ele é agrupado na classe com 60 mm de largura sem aleta externa, e a seção de dimensões externas vincula o modelo 20i de eixo único a Desenho de Contorno 1 / Recorte de Painel 1 / Área de Manutenção 1.

Em termos práticos de painel, isso o coloca entre os corpos de amplificadores αi mais compactos, o que é útil ao trabalhar dentro de gabinetes projetados para módulos de eixo único mais estreitos.

Q5: O que deve ser verificado antes de substituir um A06B-6117-H103?
A equipe de serviço deve verificar a especificação exata do pedido no amplificador instalado, confirmar a arquitetura αi baseada em FSSB da máquina e garantir que a substituição corresponda ao requisito original de classe 20 de eixo único.

Também é aconselhável confirmar o ajuste no painel e a condição de resfriamento circundante.

Em sistemas servo FANUC, corresponder à classe exata do amplificador é uma das maneiras mais seguras de evitar trabalho de comissionamento prolongado após a instalação.
