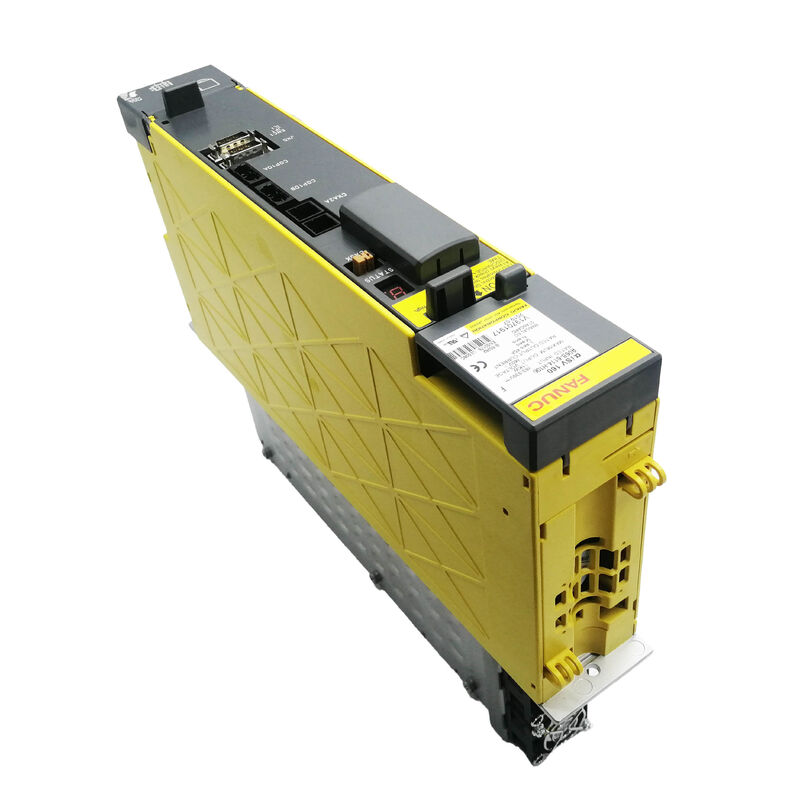

FANUC A06B-6114-H106 — SVM1-160i: O Teto Atual do Módulo Alpha i de 60mm

Existe uma linha na gama alpha i SVM da FANUC onde o tamanho físico aumenta. Módulos com classificação 80i, 160i e inferiores partilham todos a mesma pegada de gabinete de 60mm — parecem idênticos na frente de um gabinete de drive. Ao subir para o 360i (H109), a largura quase triplica, para 150mm, com três transístores IGBT internos para corresponder. O H106 situa-se exatamente nesse limite: com uma saída nominal de 45A e um único módulo IGBT de 160A, é o drive de maior corrente na série alpha i que ainda ocupa o slot padrão de 60mm.

Isso é importante para o design do gabinete e para o planeamento de substituição. Uma máquina construída com um layout de módulo de 60mm pode acomodar o H106 sem qualquer modificação no gabinete. Uma atualização para a classe 360 exigiria um rearranjo físico da pilha de drives. Para aplicações que acionam grandes servomotores alpha i na faixa de corrente de 22 a 40 — o tipo de motores usados em eixos rotativos pesados, grandes cabeçotes de fresagem e eixos primários de alto torque em centros de usinagem de médio a grande porte — o SVM1-160i fornece o que essas cargas precisam, mantendo-se dentro do envelope físico padrão.

A Sande Electric tem em stock o A06B-6114-H106 em condições novas e usadas inspecionadas, com expedição mundial em 0–3 dias úteis.

O Ventilador Duplo: O Que Separa o 160i do 80i De Relance

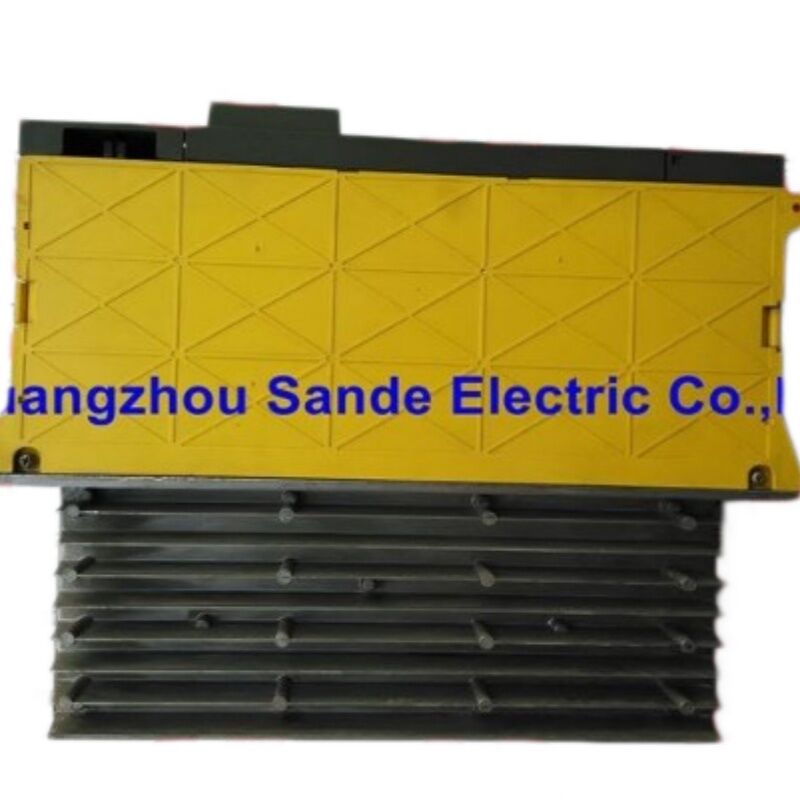

Ao comparar um A06B-6114-H105 (SVM1-80i, 19A) com um A06B-6114-H106 (SVM1-160i, 45A) lado a lado num gabinete, a largura física é idêntica — 60mm cada. O LED indicador do painel frontal está na mesma posição. Os conectores de fibra ótica FSSB são do mesmo tipo. Mas olhe para o dissipador de calor na parte de trás: o SVM1-80i carrega um único ventilador externo no dissipador de calor; o SVM1-160i carregadois.

Esse segundo ventilador é a assinatura térmica da classe 160. Um único módulo IGBT de 160A operando a 45A de saída contínua gera significativamente mais calor do que o transistor de 100A no módulo menor. Os engenheiros da FANUC mantiveram a pegada em 60mm gerenciando a carga térmica aumentada com o ventilador externo adicional em vez de expandir a largura do gabinete. A contrapartida é que dois ventiladores significam dois pontos potenciais de falha para o gerenciamento térmico. Numa máquina onde o SVM1-160i aciona um eixo primário de alto ciclo de trabalho, manter um conjunto de ventilador sobressalente — ou no mínimo monitorar o status do ventilador do dissipador de calor através da tela de manutenção do CNC — é mais importante do que seria num módulo de menor carga.

Um código de alarme "F" no LED frontal indica que o ventilador de refrigeração externo parou. No H106, este alarme pode indicar falha de qualquer um dos ventiladores externos sem especificar qual. Uma verificação física rápida de ambos os ventiladores no dissipador de calor é justificada antes de assumir que o próprio módulo falhou.

Compatibilidade de Motor e Onde Este Drive é Usado

O SVM1-160i é projetado em torno da gama de servomotores alpha i de médio a grande porte. Motores compatíveis verificados incluem o α22/4000iS, α30/3000i, α30/4000iS, α40/3000i e α40/4000iS. Estes são motores que aparecem nos eixos lineares primários de centros de usinagem verticais de médio porte e fresadoras horizontais — eixos que carregam peso significativo da peça ou fixação onde o motor necessita de torque alto sustentado em baixa velocidade, bem como aceleração rápida para translação rápida.

Para perspectiva dentro da escada de módulos de eixo único 6114: o H105 (SVM1-80i a 19A) lida com motores da classe α4 a α8 — eixos secundários ou auxiliares de menor carga. O H106 a 45A sobe para a classe α22 a α40 — os eixos de fresagem e posicionamento primários em máquinas de volume de trabalho significativo. O próximo passo acima do H106 dentro de módulos de eixo único é o H109 (SVM1-360i a 115A), que é reservado para os maiores motores alpha i das classes α50 e αC50, e requer o chassi substancialmente mais largo de 150mm.

A classificação contínua de 45A também significa que o H106 suporta motores alpha i operando em perfis de aceleração mais altos sem disparar falhas de sobrecorrente durante movimentos rápidos, desde que a fonte de alimentação aiPS que alimenta o barramento DC tenha sido dimensionada corretamente para a carga total conectada.

Arquitetura: Ainda SVM, Ainda Precisa do Barramento aiPS

Como todos os módulos da série 6114 alpha i, o A06B-6114-H106 é umSVM — Servo Module. Ele não contém sua própria fonte de alimentação AC-para-DC. Ele extrai energia do barramento DC de um módulo aiPS (Alpha i Power Supply) compartilhado, tipicamente da série A06B-6110 ou A06B-6111, que retifica a CA de entrada trifásica e mantém o link DC comum para todos os módulos amplificadores SVM e spindle nesse barramento.

Esta é a diferença estrutural definidora em relação à série mais antiga 6090 SVUC (como o A06B-6090-H244 coberto em outro lugar neste catálogo) e à família 6093 beta SVU, ambas contendo suas próprias fontes de alimentação integradas. A arquitetura do barramento SVM centraliza a conversão de energia e o gerenciamento de regeneração no aiPS, enquanto os módulos servo se concentram exclusivamente no controle do motor. Para uma substituição de um H106 existente numa máquina que já possui um aiPS funcional, isso é transparente — o módulo de substituição conecta-se aos mesmos conectores de barramento DC do original.

Especificações Técnicas

A Vantagem do Controle Servo HRV

O A06B-6114-H106, como parte da geração de módulos servo alpha i, suporta o controle de loop de corrente HRV (High Response Vector) da FANUC. Os modos HRV2 e HRV3, quando ativados através das configurações de parâmetros do CNC, operam o loop de controle de corrente em taxas de amostragem significativamente mais altas do que as gerações de servo anteriores. O resultado prático é um controle de velocidade mais preciso em baixas velocidades, um acabamento superficial mais suave em cortes contornados e um erro de seguimento reduzido em eixos que mudam de direção frequentemente.

Para máquinas que realizam mandrilamento de precisão, retificação de gabarito ou fresagem de superfície fina onde o motor α30 ou α40 está acionando um eixo primário através de movimentos de contorno apertados, o controle servo HRV na geração 6114 fornece um desempenho mensuravelmente melhor do que o que os amplificadores mais antigos das séries 6096 ou 6090 poderiam entregar nos mesmos motores. Se uma máquina estava anteriormente a operar um amplificador alpha série mais antigo e foi atualizada para 6114, a reajustagem do modo HRV após a atualização pode recuperar a qualidade da superfície que pode ter se degradado na vida útil posterior do amplificador original.

Referência de Código de Alarme

A distinção entre o alarme 8 (HCL, sobrecorrente detectada por sensor externo) e o alarme 8. (IPML, autoproteção do módulo IPM) guia o caminho de solução de problemas: HCL aponta para verificações de fiação do motor ou condição do motor; IPML aponta para o próprio módulo IGBT e seu ambiente térmico.

Opções de Condição

Unidades novas de estoque antigo são produtos genuínos FANUC em embalagem original, adequadas para máquinas onde a margem de confiabilidade e a vida útil restante são prioridades. Estas carregam uma garantia de 12 meses do armazém.

Unidades usadas inspecionadas são testadas para função de saída do eixo L, integridade da comunicação FSSB e status operacional. Elas carregam uma garantia de 3 meses e são adequadas para substituições planejadas ou com orçamento limitado onde o ciclo de trabalho da máquina é moderado. Confirme a disponibilidade da condição antes de encomendar, pois os níveis de estoque da série 6114 em modelos específicos flutuam com o fornecimento de máquinas desativadas.

Encomenda, Pagamento e Envio

Expedição mundial via DHL e FedEx em0–3 dias úteis a partir do pagamento confirmado. Frete combinado disponível em pedidos de vários itens.

Opções de pagamento:

• Transferência Bancária (T/T) — todos os valores de pedido
• PayPal — pedidos até USD $500
• Western Union — todos os valores de pedido

Impostos de importação e impostos locais são responsabilidade do comprador no destino.

Garantia e Devoluções

Devoluções aceitas para unidades que chegam danificadas, incompletas, não conforme descrito ou confirmadas como não funcionais dentro de4 dias após o recebimento. A unidade deve ser devolvida em sua condição original com o rótulo de garantia intacto. O frete de retorno é por conta do comprador. Sem devoluções para pedidos incorretos ou mudança de ideia.

Perguntas Frequentes

P1: O SVM1-160i (H106) e o SVM1-80i (H105) parecem ter a mesma largura no gabinete. Como posso confirmar qual modelo está realmente instalado na minha máquina?

R: Ambos os módulos têm 60mm de largura com o mesmo layout geral do painel frontal, portanto, a inspeção visual apenas pela frente não os distingue de forma confiável. A confirmação definitiva é a etiqueta do número da peça na lateral do módulo — o número completo da peça FANUC, incluindo a designação H105 ou H106, está impresso lá. Se a etiqueta estiver desgastada ou danificada, verifique a tela de manutenção do servo do CNC FANUC: o CNC lê a identidade do amplificador através do link FSSB e exibe a designação do módulo conectado na inicialização. A pista física é o dissipador de calor: o H105 (SVM1-80i) tem um único ventilador externo no dissipador de calor; o H106 (SVM1-160i) tem dois. Se você vir um par de ventiladores na parte de trás do dissipador de calor, é o 160i. Os dados da placa de identificação do motor também confirmam isso — motores α22 e maiores requerem o H106 ou um módulo de classe superior; motores α8 e menores apontam para o H105.

P2: Minha máquina exibe o alarme "F" (ventilador de refrigeração externo parou) no H106. Isso sempre significa que o módulo precisa ser substituído?

R: Nem sempre — o alarme F no SVM1-160i indica que um ou ambos os ventiladores externos duplos do dissipador de calor pararam ou caíram abaixo do limite mínimo de velocidade, mas isso por si só não indica uma falha interna do módulo. Os ventiladores externos no dissipador de calor são componentes reparáveis em campo. Se o módulo estiver funcionando de outra forma e o alarme apareceu sem um alarme IPM ou de sobrecorrente concomitante, inspecione fisicamente ambos os ventiladores externos: acúmulo de poeira e desgaste dos rolamentos são as causas mais comuns de falha do ventilador em drives que estão em serviço há vários anos. A substituição do ventilador com defeito geralmente resolve o alarme sem substituir o módulo. No entanto, se a máquina continuou a operar com falha do ventilador por um período prolongado e a temperatura do dissipador de calor aumentou significativamente, inspecione cuidadosamente a condição do módulo IGBT — o superaquecimento sustentado pode degradar o transistor mesmo que nenhum alarme IPM tenha sido acionado. Entre em contato conosco sobre peças de reposição de ventilador ou troca completa do módulo, dependendo de suas descobertas.

P3: O A06B-6114-H106 pode ser usado para acionar um motor α40/4000iS numa máquina que usou anteriormente um A06B-6117-H304 (módulo trifásico alpha i de 200V) para o mesmo eixo?

R: Sim, o A06B-6114-H106 é compatível com o motor α40/4000iS e pode acioná-lo como um substituto de eixo único numa configuração de drive reestruturada. As principais considerações nesta substituição são: primeiro, o H106 é um módulo SVM e requer um barramento DC de uma fonte de alimentação aiPS, que o módulo trifásico 6117 também usa — portanto, se o aiPS já estiver presente e dimensionado para a carga, a arquitetura elétrica é compatível. Segundo, o parâmetro do código do motor no CNC (parâmetro 2020 para o eixo relevante) deve identificar corretamente o α40/4000iS para que os limites de corrente, as configurações do modo HRV e os limiares de proteção sejam configurados adequadamente para esse motor. Terceiro, a atribuição do eixo FSSB pode precisar de ajuste se o eixo ocupava anteriormente uma posição na sequência L/M/N do módulo trifásico, pois o H106 se apresenta como um módulo de eixo único na cadeia FSSB. Revise a tela de configuração FSSB do CNC após a instalação para verificar se o mapeamento do eixo está correto.

P4: Existe uma diferença de desempenho significativa entre o H106 e os amplificadores mais antigos das séries 6096 ou 6117 ao acionar o mesmo motor alpha i?

R: Sim, para aplicações de contorno de precisão e acabamento superficial, a diferença é real e mensurável. A série 6114 alpha i introduz o controle de loop de corrente HRV2 e HRV3, operando em taxas de amostragem mais altas do que as séries 6096 e 6117. Em altas velocidades de avanço em trajetórias de ferramenta curvas, o loop de corrente mais preciso do 6114 reduz a flutuação de velocidade e o erro de seguimento em comparação com as gerações de amplificadores anteriores. Para cortes de desbaste e operações grosseiras, a diferença é mínima, mas para acabamento de contorno fino, mandrilamento de precisão ou qualquer eixo onde a qualidade da superfície reflete diretamente o desempenho do servo, o amplificador da geração 6114 oferece uma atualização significativa, mesmo ao acionar o mesmo motor que estava anteriormente conectado a um módulo de série mais antigo. Se você estiver substituindo um módulo 6117 ou 6096 por um 6114, a reinicialização dos parâmetros do servo após a instalação e o ajuste do modo HRV com a função de ajuste de servo do CNC capturarão o benefício total de desempenho do amplificador mais novo.

P5: Qual fonte de alimentação aiPS é necessária para suportar o A06B-6114-H106, e como a carga total do barramento é calculada?

R: O A06B-6114-H106 extrai do barramento DC com uma entrada nominal de 11 kW na tensão de link DC de 283–339V. O módulo aiPS deve ser selecionado com uma classificação de potência contínua suficiente para cobrir a soma de todos os módulos amplificadores SVM e spindle que compartilham o mesmo barramento. Por exemplo, se um gabinete de drive tiver um H106 (11 kW) mais dois módulos SVM menores e um módulo spindle, a potência de entrada nominal total de todos os módulos conectados determina a classificação mínima de aiPS necessária. A série A06B-6110 da FANUC cobre uma gama de classificações de potência — escolhas comuns incluem o H045 (5.5 kW), H055 (11 kW), H075 (15 kW) e variantes maiores até 37 kW. O H106 sozinho, com 11 kW de entrada nominal, pode ser alimentado por um único aiPS A06B-6110-H055 se for o único módulo no barramento. Na prática, a maioria das máquinas com um H106 são instalações multi-eixos, portanto, o aiPS é selecionado para a carga combinada do barramento com margem apropriada. Se você tiver dúvidas se um aiPS existente em seu gabinete é adequado para uma configuração de drive expandida, entre em contato conosco com a lista completa de módulos que estão sendo alimentados e poderemos aconselhar sobre o dimensionamento.

Contato para disponibilidade e preços:Sra. Amy —sales01@sande-elec.com | Skype: sandesales01 | Tel: +86 18620505228
