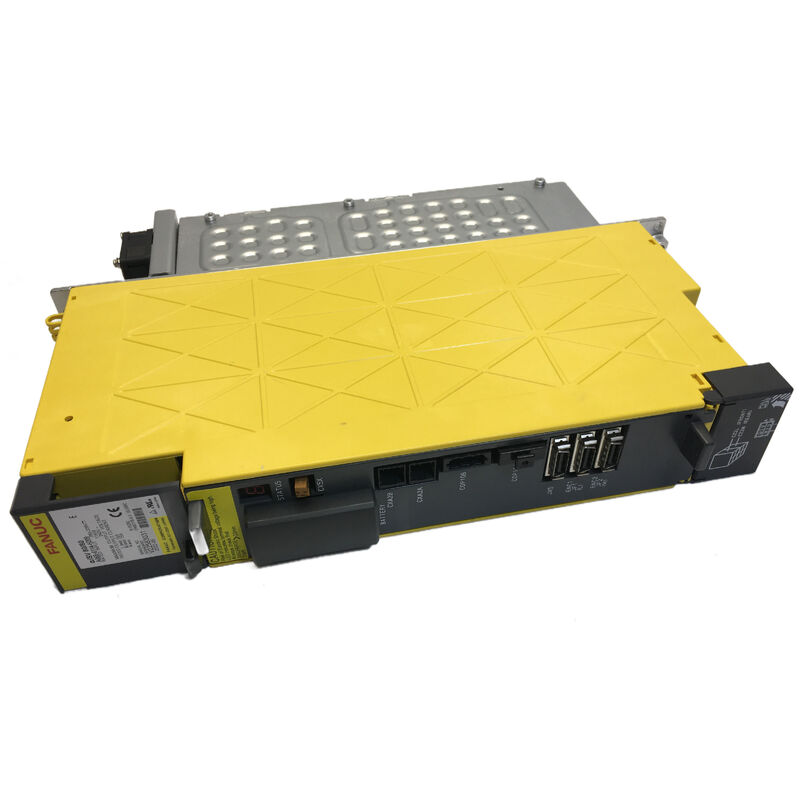

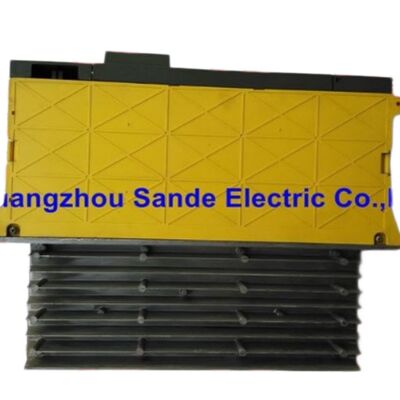

FANUC A06B-6114-H109 — Alpha i SVM1-360i, o Maior Módulo de Eixo Único da Série 6114

Alguns trabalhos de substituição de servo drives são simples. Depois vem o SVM1-360i.

O A06B-6114-H109 ocupa o topo da série alpha i 6114 da FANUC: saída nominal de 115A, três módulos de transistor IGBT internos de 400A, uma pegada de gabinete de 150mm e a designação SVM1-360i — significando o nível de corrente da classe 360 na família de módulos de eixo único alpha i. Ele é construído para os eixos primários de maior demanda em grandes centros de usinagem: o tipo de eixos que acionam mesas rotativas superdimensionadas, paletes pesados ou cabeçotes de fresagem de grande formato, onde os requisitos de corrente do motor vão muito além do que os drives de gama média podem fornecer.

Obter esta unidade corretamente e enviá-la rapidamente é o que mantém uma máquina de alto valor produzindo peças em vez de esperar. A Sande Electric estoca o A06B-6114-H109 em condição nova e usada inspecionada, despachando para todo o mundo em 0 a 3 dias úteis.

Alpha i SVM: Uma Arquitetura Diferente do Beta SVU

Qualquer pessoa que procure servo drives FANUC em várias gerações de produtos notará uma divisão estrutural fundamental. A família beta SVU — a série 6093 coberta em outro lugar em nosso catálogo — são unidades autônomas. Cada uma tem sua própria fonte de alimentação embutida, converte AC de entrada diretamente e é montada independentemente onde quer que a energia AC esteja disponível. O beta SVU pode residir no lado oposto de uma máquina do restante da pilha de drives, pois carrega sua própria energia.

O A06B-6114-H109 é uma arquitetura completamente diferente. Como umSVM — Servo Module — ele não contém fonte de alimentação. Ele aceita energia do barramento DC de um móduloaiPS (Alpha i Power Supply) compartilhado, que converte AC trifásico de entrada para a tensão do link DC da qual todos os módulos SVM naquele barramento extraem. Um aiPS (ou em instalações de alta demanda, dois módulos aiPS em paralelo) alimenta o barramento DC; SVM individuais e módulos de spindle acessam esse barramento para sua energia de saída.

Esta arquitetura tem duas consequências diretas. Primeiro, o A06B-6114-H109 deve ser instalado em um gabinete de drive que inclua um aiPS compatível — tipicamente um módulo de fonte de alimentação da série A06B-6110 ou A06B-6111 com capacidade de potência contínua suficiente para a carga total no barramento. Segundo, uma falha no aiPS desliga todos os SVM naquele barramento simultaneamente, enquanto no sistema beta SVU, uma falha na fonte de alimentação de uma unidade autônoma afeta apenas esse eixo. Ambas as arquiteturas têm casos de uso legítimos; a arquitetura do barramento SVM é escolhida onde múltiplos eixos de alta potência são agrupados e onde a eficiência da fonte de alimentação e o manuseio centralizado de regeneração superam a flexibilidade locacional de unidades autônomas.

Onde o SVM1-360i se Encaixa na Faixa de Módulos Alpha i 6114

A série 6114 abrange uma ampla gama de classes de corrente, todas compartilhando a mesma interface de fibra óptica FSSB e a mesma arquitetura básica. Os módulos de eixo único aumentam através de níveis de corrente progressivamente maiores:

• SVM1-20i (H101) — 6A nominal, 60mm de largura, motores alpha i mais leves
• SVM1-40i (H102/H103) — 11A nominal, 60mm de largura
• SVM1-80i (H105) — 19A nominal, 60mm de largura, um módulo IGBT de 100A
• SVM1-160i (H106) — IGBT maior, nível médio-alto
• SVM1-360i (H109) — 115A nominal, 150mm de largura, três módulos IGBT de 400A — módulo de eixo único mais alto da família

O salto de H106 para H109 é significativo. O SVM1-360i tem 150mm de largura — duas vezes e meia a largura dos menores módulos de 60mm — e abriga três módulos de transistor IGBT classificados em 400A cada, dispostos em configuração paralela para fornecer a capacidade de saída contínua combinada de 115A. Este módulo é o teto físico e elétrico da linha SVM alpha i de eixo único. Ele é compatível com os maiores motores servo FANUC alpha i: motores das classes α50i/3000 e αC50 que aparecem nos eixos primários mais exigentes de equipamentos de usinagem de grande formato.

Especificações Técnicas

A Arquitetura de Três IGBTs e o Que Isso Significa para a Manutenção

A maioria dos módulos SVM alpha i nas classes de corrente menores usa um único módulo de transistor IGBT. O SVM1-80i (H105) usa um transistor de 100A; os módulos de gama média aumentam através de dispositivos únicos progressivamente maiores. O SVM1-360i é diferente: três módulos IGBT discretos de 400A são montados internamente e operam em paralelo para fornecer a capacidade de corrente de saída combinada.

Esta configuração de três transistores tem várias implicações. Uma falha de sobrecorrente no eixo L (código de alarme 8 no LED frontal) ou um alarme IPM no mesmo eixo (código de alarme exibido como um número com um ponto, por exemplo, 8.) pode originar-se de qualquer um dos três transistores. Um único transistor falhando em três não causa necessariamente uma falha total de saída imediata — pode se manifestar como viagens intermitentes de sobrecorrente sob condições de alta carga antes que a unidade falhe completamente. Reconhecer este padrão precocemente evita uma parada inesperada e severa.

A ventoinha interna e a ventoinha externa no dissipador de calor desempenham funções críticas. Com 26kW de potência de entrada nominal, a operação sustentada em altas cargas de corrente gera calor significativo. A ventoinha externa do dissipador de calor é o principal componente de gerenciamento térmico para os módulos IGBT — sua falha geralmente aciona o código de alarme F (parada da ventoinha de refrigeração externa) no LED frontal antes que ocorra dano térmico. Verificar ambas as ventoinhas durante a manutenção programada e ter conjuntos de ventoinhas disponíveis como peças de reposição consumíveis é uma boa prática em qualquer máquina que execute um SVM1-360i em um eixo primário de alto ciclo de trabalho.

Variantes de Software: #J006 e #N

O A06B-6114-H109 está disponível em configuração base e em pelo menos duas variantes de software documentadas: #J006 e #N. Esses sufixos indicam opções de software de fábrica instaladas na placa de controle, geralmente especificando recursos como processamento de feedback de alta resolução, versões específicas do algoritmo HRV ou conjuntos de parâmetros específicos da aplicação para acoplamentos de motor e máquina-ferramenta particulares.

Para uma substituição idêntica em uma máquina existente, a variante deve corresponder à etiqueta da unidade original, sempre que possível. Na maioria dos casos, substituir o H109 base por uma variante #J006 ou #N (ou vice-versa) não causa falhas de hardware imediatas, mas pode exigir ajustes de parâmetros se o CNC foi configurado especificamente para o conjunto de recursos da variante.

Se a etiqueta da unidade original ainda for legível, anote o número completo da peça, incluindo qualquer sufixo antes de fazer o pedido. Se o sufixo for desconhecido ou a etiqueta da unidade original estiver danificada, entre em contato conosco com o modelo do CNC e o tipo de motor — podemos aconselhar sobre a variante mais apropriada para sua aplicação.

Opções de Condição e Estoque

Unidades A06B-6114-H109 novas de estoque antigo são produtos genuínos FANUC em embalagem original, nunca instaladas. Estas carregam uma garantia de 12 meses do armazém e representam a opção de menor risco para máquinas em ambientes de alta produção contínua. Para um drive de 115A em um eixo de usinagem primário onde o tempo de inatividade não planejado é caro, o estoque novo vale o prêmio.

Unidades usadas inspecionadas são provenientes de máquinas desativadas, testadas para verificar a funcionalidade de ambos os eixos e comunicação FSSB, e oferecidas com uma garantia de 3 meses. Entre em contato para confirmar a disponibilidade em qualquer condição antes de fazer o pedido — o estoque de módulos alpha i de alta corrente se move rapidamente.

Pedido, Pagamento e Envio

Envio mundial via DHL e FedEx em 0 a 3 dias úteis a partir do pagamento confirmado. Frete combinado disponível em pedidos de vários itens.

Opções de pagamento:

• Transferência Bancária (T/T) — todos os valores de pedido
• PayPal — pedidos de até $500
• Western Union — todos os valores de pedido

Impostos de importação e impostos locais são de responsabilidade do comprador no destino.

Garantia e Devoluções

Devoluções são aceitas para unidades que chegam danificadas, incompletas, não conforme descrito ou confirmadas como não funcionais dentro de 4 dias após o recebimento. A unidade deve ser devolvida em sua condição original com o selo de garantia intacto; o frete de retorno é de responsabilidade do comprador. A garantia não cobre danos por instalação incorreta, fonte de alimentação incompatível ou danos físicos após a entrega.

Perguntas Frequentes

P1: O A06B-6114-H109 é rotulado como SVM — isso significa que ele precisa de um módulo de fonte de alimentação separado? O que é compatível?

R: Sim. Ao contrário das unidades FANUC beta SVU que possuem uma fonte de alimentação embutida, o SVM1-360i é um módulo conectado ao barramento que obtém sua energia DC principal de um aiPS (Alpha i Power Supply) compartilhado. O módulo aiPS retifica o AC trifásico de entrada e mantém o barramento DC do qual todos os módulos SVM e de spindle naquele barramento extraem energia. Para um único SVM1-360i, um aiPS compatível deve estar presente no mesmo gabinete de drive e deve ter uma capacidade de potência contínua suficiente para cobrir os 26kW de entrada nominal deste módulo, mais quaisquer outros módulos que compartilham o mesmo barramento. As séries A06B-6110 e A06B-6111 são as famílias típicas de aiPS usadas com módulos SVM 6114. Se o aiPS já estiver instalado e funcionando em seu gabinete, substituir apenas o SVM1-360i é uma troca direta nos conectores do barramento DC.

P2: O que distingue o H109 de outros módulos de eixo único na faixa 6114 — especificamente o H106 — e como confirmo qual um minha máquina usa?

R: O H109 é o SVM1-360i, classificado em 115A de saída com três módulos IGBT internos e tem 150mm de largura. O H106 é um módulo de eixo único de menor corrente da mesma família 6114, mas com uma configuração IGBT menor e uma pegada de gabinete mais estreita. O método de confirmação mais simples é a etiqueta na unidade instalada — o número da peça FANUC e a designação SVM (SVM1-360i para H109) são impressos diretamente na etiqueta do módulo. Se a unidade foi removida e a etiqueta está danificada, verifique a documentação do gabinete elétrico da máquina ou a tela de parâmetros do CNC: controladores CNC FANUC com FSSB podem exibir os identificadores do modelo do amplificador conectado na tela de manutenção do servo. Fisicamente, a largura de 150mm e o arranjo de refrigeração de duas ventoinhas (ventoinha interna mais ventoinha externa do dissipador de calor) são característicos do H109 e o distinguem de módulos mais estreitos na mesma série.

P3: Após instalar um H109 de substituição, o CNC exibe alarme de servo 8 (sobrecorrente do eixo L) quase imediatamente ao habilitar o eixo. O que deve ser verificado primeiro?

R: O alarme 8 no LED do módulo alpha i indica uma condição de sobrecorrente no eixo L detectada pelo hardware do drive. A primeira verificação é a fiação do motor: inspecione o cabo de alimentação U, V, W do módulo para o motor em busca de qualquer curto-circuito entre fases ou de fase para terra — uma causa comum de sobrecorrente imediata na inicialização, especialmente se algum trabalho foi feito perto do cabo do motor durante a substituição do módulo. Segundo, verifique o isolamento do enrolamento do motor com um megômetro de 500V entre cada terminal do motor e o terra; uma leitura abaixo de 1MΩ sugere degradação do isolamento do motor que acionará sobrecorrente no drive, independentemente da condição do drive. Terceiro, confirme que os parâmetros de servo do CNC para o eixo — particularmente o código do motor (parâmetro 2020) — identificam corretamente o tipo de motor conectado ao H109; um código de motor incorreto pode fazer com que o drive defina limites de corrente inadequados para o motor real, acionando detecção de sobrecorrente prematura sob cargas de aceleração normais.

P4: O A06B-6114-H109 pode acionar motores alpha i da série αC, não apenas a faixa de motor αi padrão?

R: Sim. A série de motores αC (alpha core) e a série αi padrão usam o mesmo feedback servo e interface de energia FANUC, e o SVM1-360i é dimensionado adequadamente para grandes motores αC na faixa da classe 50. O requisito chave é que a demanda máxima de corrente do motor na carga operacional e faixa de velocidade esteja dentro da capacidade de saída contínua de 115A do H109. O parâmetro do código do motor no CNC deve ser definido para o modelo específico de motor αC em uso — o CNC usa isso para calcular limites de corrente, perfis de aceleração e limiares de falha. A FANUC documenta as atribuições de código de motor para motores αC nas mesmas seções do manual de parâmetros que os motores αi; não é necessário um conjunto de parâmetros separado. Se a máquina foi originalmente comissionada com um motor αC específico, o conjunto de parâmetros na unidade H109 original (ou nos parâmetros salvos do CNC) já terá o código de motor correto.

P5: O que os sufixos de variante de software #J006 e #N no A06B-6114-H109 indicam, e a variante precisa corresponder exatamente para uma substituição?

R: Variantes de software em módulos amplificadores servo FANUC geralmente codificam opções instaladas de fábrica no firmware da placa de controle: exemplos comuns incluem versões específicas do algoritmo HRV (High Response Vector), configurações de interface de encoder de alta resolução e adições de suporte de motor específicas da aplicação. O sufixo #J006 geralmente indica uma combinação específica de recursos de software servo habilitados para aplicações de OEM de máquinas-ferramenta particulares. O sufixo #N é uma notação padrão de variante de software usada em várias linhas de produtos FANUC. Para uma substituição, uma correspondência exata da variante é a abordagem mais segura — garante que o comportamento do firmware da nova unidade seja idêntico ao original sem exigir nenhum ajuste de parâmetro do CNC. Na prática, substituir uma variante por outra dentro do mesmo número de peça base H109 geralmente funciona corretamente, pois o hardware é idêntico e as diferenças de variante estão principalmente nos padrões de parâmetros ou recursos disponíveis, em vez de na lógica operacional fundamental. No entanto, se após uma substituição de variante não correspondente o CNC exibir um aviso de inicialização do servo ou o eixo se comportar inesperadamente na primeira habilitação, compare a versão do software do amplificador mostrada na tela de manutenção do servo do CNC com o registro de comissionamento da máquina e ajuste quaisquer parâmetros afetados de acordo. Entre em contato conosco se precisar confirmar a disponibilidade da variante antes de fazer o pedido.
