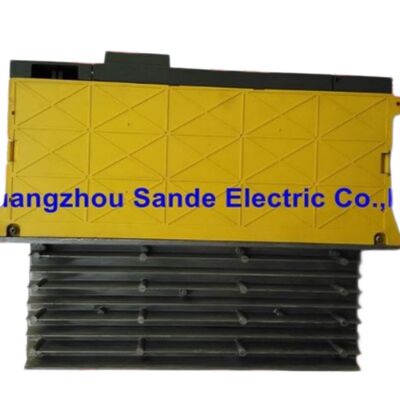

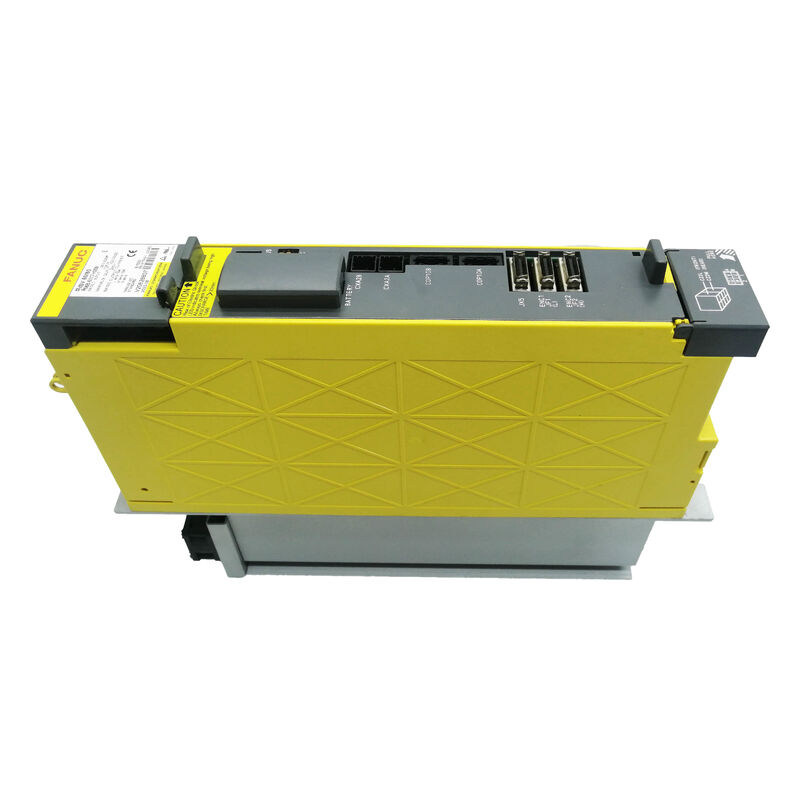

A06B-6117-H206 FANUC AC Servo Amplificador Unidade A06B6117H206 AO6B-6II7-H2O6

FANUC A06B-6117-H206 Módulo de amplificador alfa i servo AiSV 20/40

Descrição do produto

OA06B-6117-H206é umMódulo de servoamplificador Alpha i de dois eixoslistado pela FANUC comoαi SV 20/40Nas tabelas de configuração do FANUC, esta especificação de ordem aparece no200VAC de entradafamília de servoamplificadores e pertence ao grupo utilizado comCNCs da série i através da interface FSSB.

Isso faz dele um amplificador de dois eixos definido para máquinas que precisam de um eixo de capacidade mais leve e um eixo de capacidade maior no mesmo corpo do módulo.

O seu valor reside neste arranjo de eixos mistos.Eixo L nominal de 6,5 braços com um limite de corrente nominal de 20 Apeak, enquanto oM-eixo é classificado em 13 braços com um limite de corrente nominal 40 Apeak.

Essa estrutura assimétrica é exatamente a razão pela qual o H206 não é intercambiável com as versões 20/20 ou 40/40, só porque pertencem à mesma família.O acoplamento 20/40 é a identidade central do produto.

Formação e agrupamento mecânico da FANUCSVM2-20/40iNoDe largura não superior a 60 mmcategoria de quadro, e a seção de dimensões externas mapeia este modelo paraDesenho de Esboço 2 / Descolamento do painel 2 / Área de manutenção 1Isso importa em painéis reais.

Um amplificador de substituição só é útil se se encaixar no espaço existente do armário, no caminho de resfriamento e no plano de montagem sem forçar modificações desnecessárias.

Comercialmente, o H206 é o tipo de peça que os compradores normalmente procuram para substituição exata, em vez de substituição especulativa.

Em situações de serviço, manter o arranjo do amplificador de eixo misto original muitas vezes evita confusão de parâmetros, simplifica a recomposição,e mantém o traçado elétrico alinhado com o projeto original do construtor da máquina.

É por isso que a designação correta do FANUC é tão importante:A06B-6117-H206 = αi SV 20/40 = servoamplificador de corrente mista de dois eixos.

Dados técnicos

Perguntas frequentes

P1: Qual é a designação oficial da FANUC para o A06B-6117-H206?
A FANUC classifica este modelo comoαi SV 20/40no manual de manutenção αi, e o manual de descrições identifica a mesma classe de corrente comoSVM2-20/40i.

Em termos simples, é um servoamplificador de dois eixos onde os dois canais não compartilham a mesma classe de saída.

Essa estrutura mista é a característica definidora do módulo.

Q2: Quais são os valores de saída nominal deste amplificador?
A tabela de especificações do FANUC SVM mostra oEixo L a 6,5 braços com um limite de corrente nominal de 20 Apeake oM-eixo em 13 braços com um limite de corrente nominal de 40 ApeakEsta é a principal distinção técnica do H206.

Não é um amplificador 20/20 equilibrado e não é um amplificador 40/40 equilibrado; ele é intencionalmente dividido em duas classes diferentes de servocorrente.

P3: Por que o H206 não é intercambiável com outros amplificadores αi de dois eixos?
Porque na família FANUC αi, os módulos de dois eixos são organizados por combinações de corrente específicas.

Uma unidade 20/40 é selecionada de forma diferente de uma unidade 20/20 ou 40/40, e essa diferença afeta o motor/amplificador e o comportamento elétrico do lado do eixo.

Usar um módulo fisicamente semelhante da classe de corrente errada pode transformar uma simples substituição em um problema de comissionamento.

Q4: Que formato de armário é utilizado neste modelo?
A linha de produção da FANUC agrupa esta classe no âmbito doFamília de amplificadores de largura de 60 mm com barbatana externa, e os mapas das secções de dimensões externasSVM2-20/40iparaDesenho de contorno 2, corte do painel 2, área de manutenção 1.

Para um engenheiro de manutenção, isso é útil porque fornece um ponto de partida fundamentado para verificar a adequação do armário, a compatibilidade do corte e a autorização de serviço necessária antes da instalação.

Q5: O que deve ser verificado antes de comprar esta peça?
A especificação de encomenda instalada deve ser verificada primeiro, seguida da disposição do eixo, do tipo de interface e do formato do gabinete.

Uma vez que o manual FANUC liga esta família de amplificadores aMáquinas CNC da série i com FSSB, é importante confirmar que a máquina ainda utiliza a mesma arquitetura de controlo.

A correspondência exata do modelo é especialmente importante em módulos de eixo misto como este, porque o valor da unidade está em sua combinação específica de 20/40, não apenas em sua aparência.
