Motorista do servo motor
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A06B-6114-H207 |

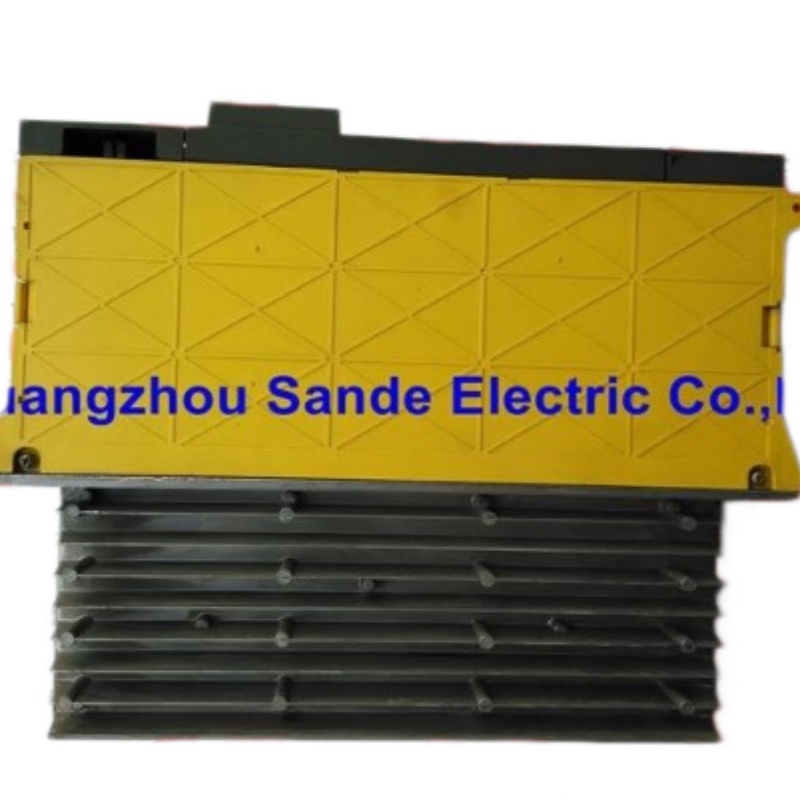

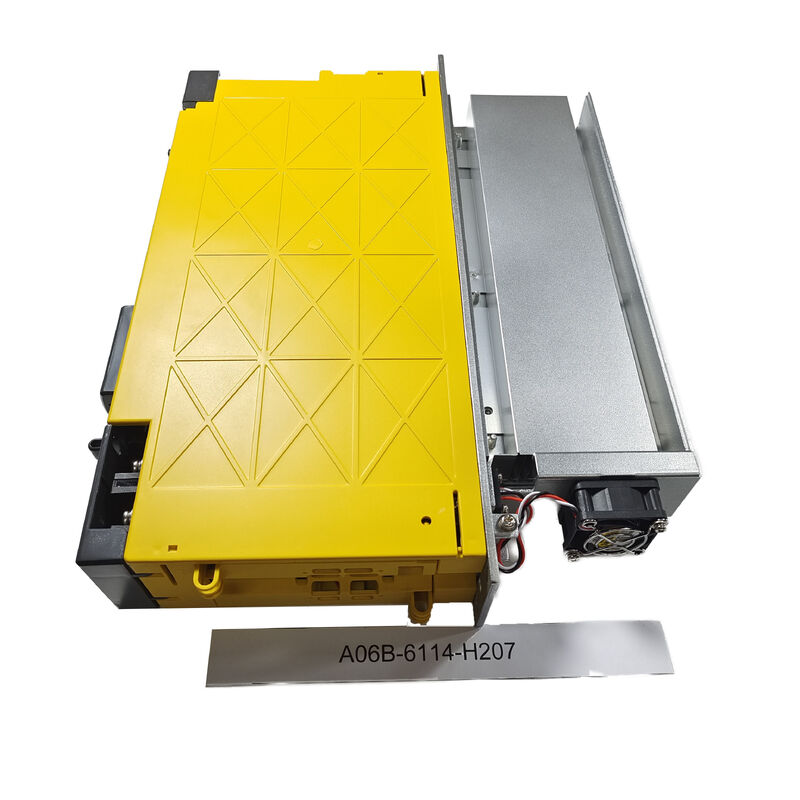

OA06B-6114-H207é umModulo de servoamplificador FANUC Alpha i de dois eixosidentificado na linha de amplificadores αi comoαi SV 40/40, correspondente aoSVM2-40/40iA classe.
Pertence aoSérie de entrada de 200 Ve é utilizado comCNCs da série i (modelo B) através da interface FSSB, o que o coloca diretamente na arquitetura αi modular de servo para controlo de máquinas-ferramenta.
Este modelo é tipicamente escolhido quando uma máquina requer um verdadeiro amplificador de dois eixos em um equilibrado40/40 classe correnteNo trabalho prático de manutenção, isso importa porque o H207 não é apenas um módulo de acionamento de aparência semelhante;é um amplificador definido de dois eixos com capacidade de corrente igual nos canais L e M.
Isso torna-o especialmente útil quando o projeto original da máquina depende de manter uma estrutura de servo de dois eixos combinada sem alterar o layout do gabinete ou o equilíbrio elétrico do lado do eixo.
As descrições do FANUC também colocam este amplificador noDe largura não superior a 60 mmgrupo de módulos, comDesenho de contorno 2,Panel Cut-out 2, eÁrea de manutenção 1.
Para os compradores e as equipas de manutenção, isso é valioso porque a correção elétrica correta é apenas uma parte do trabalho;o substituto também precisa caber na caixa original e no arranjo de refrigeração de forma limpa.
| Parâmetro | Valor |
|---|---|
| Número da parte | A06B-6114-H207 |
| Fabricante | FANUC |
| Tipo de produto | Módulo de amplificador de servo |
| Série | Alfa i |
| Classe modelo | αi SV 40/40 |
| Designação SVM | SVM2-40/40i |
| Configuração do eixo | 2 eixos |
| Série de entrada | Série de entrada de 200 V |
| CNC aplicável | CNC da série i (modelo B) com interface FSSB |
| Método de controlo do circuito principal | Controle PWM de ondas sinusoidais com ponte de transistores (IGBT) |
| Corrente de saída nominal no eixo L | 13 Armas |
| Limites de corrente nominal no eixo L | 40 Apé |
| Corrente de saída nominal no eixo M | 13 Armas |
| Limites de corrente nominal no eixo M | 40 Apé |
| Classe de quadro | De largura não superior a 60 mm |
| Fim externo | Com barbatana externa |
| Desenho de contorno | 2 |
| Painel cortado | 2 |
| Área de manutenção | 1 |
| Fornecimento de energia do circuito principal | Trífase de 200 a 240 VAC |
| Fonte de alimentação do circuito de controlo | Monofase de 200 a 240 VAC |
| Desvio de tensão admissível | -15% a +10% |
P1: O que é exatamente o A06B-6114-H207 na gama FANUC?
É umMódulo de servoamplificador Alpha i de dois eixosque a FANUC identifica comoαi SV 40/40no manual de arranque eSVM2-40/40ino manual de descrições.
Isso significa que a unidade é projetada para conduzir dois eixos de servo de um corpo de amplificador, não um eixo e não três.Esta distinção é importante porque a contagem de eixos é uma das principais verificações de compatibilidade.
P2: Qual é a classe atual deste amplificador?
A tabela de especificações do SVM da FANUC mostra oEixo L em 13 braços com um limite de corrente nominal de 40 Apeake oM-eixo em 13 braços com um limite de corrente nominal de 40 ApeakEm termos industriais, isso coloca o H207 na classe dos dois eixos 40/40.
É uma informação útil para um comprador técnico porque separa este modelo das variantes 20/40, 40/80 e 80/80 próximas que podem parecer semelhantes em um armário, mas não são iguais eletricamente.
P3: Que interface CNC utiliza este módulo?
O manual de descrições do FANUC indica que a especificação comum para este grupo de SVM aplica-seCNCs da série i (modelo B) com interface FSSBEsse detalhe da interface é importante.
No trabalho de serviço, um amplificador correto não é definido apenas pela sua classe atual; ele também tem que corresponder à arquitetura de comunicação CNC em torno da qual a máquina foi originalmente construída.
P4: O que deve ser verificado antes de encomendar ou instalar um H207?
Um técnico deve confirmar o número exacto da peça na unidade instalada, verificar se a máquina utiliza a arquitetura αi/FSSB correta e certificar-se de que o layout do gabinete corresponde aoDe largura não superior a 60 mmestilo de quadro associado a esta classe de modelo.
É também uma boa prática revisar as condições de arrefecimento, a adequação do corte do painel e a condição do cabo antes do arranque.Os erros mais caros geralmente vêm de assumir que uma unidade de aparência semelhante está perto o suficiente.
P5: Por que este modelo é valioso na manutenção CNC legado?
Porque permite que uma máquina mantenha a sua estrutura de amplificador de eixo duplo original sem forçar um redesenho do gabinete ou uma solução alternativa do lado do controlo.Quando uma máquina foi construída em torno de um amplificador 40/40 αi de dois eixos, o caminho mais limpo de volta à produção é geralmente uma substituição correta modelo a modelo.
Isso reduz a incerteza de comissionamento, protege a topologia original da unidade e reduz o tempo de solução de problemas após a instalação.
