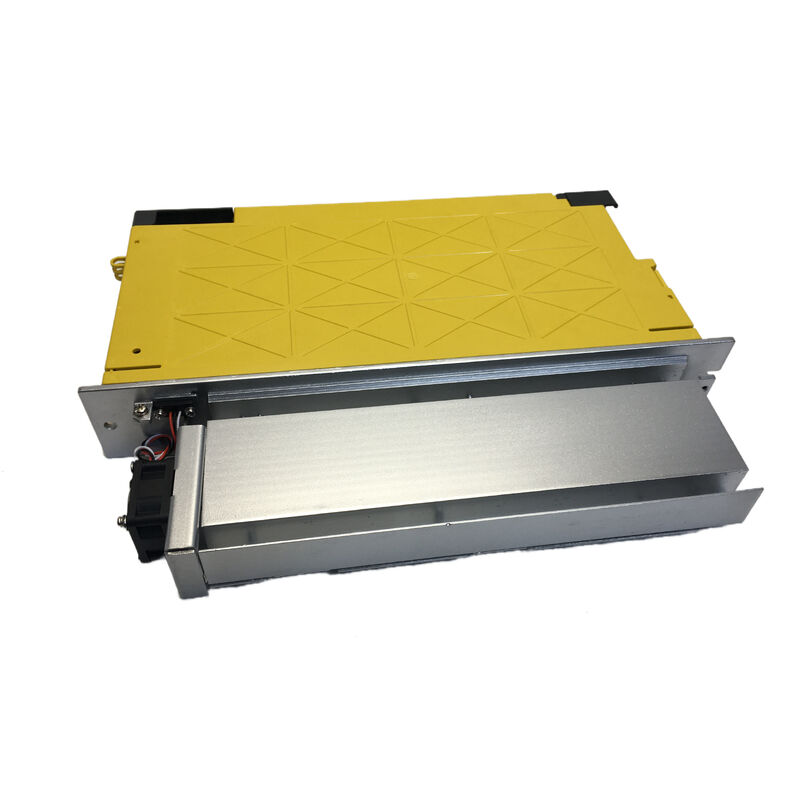

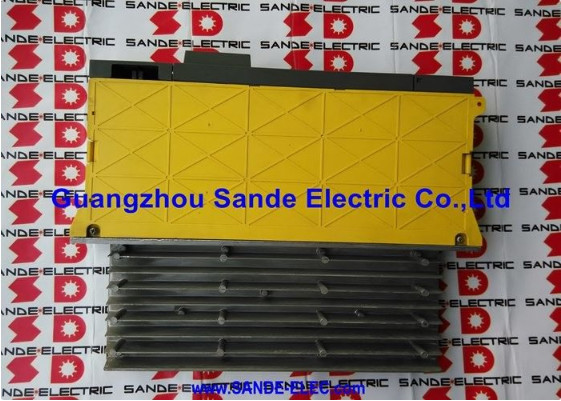

Unidade Amplificadora Servo AC FANUC A06B-6114-H304

Série Alpha i | SVM3-20/20/40i | Três Eixos | Interface FSSB | 9.5 kW

Três Eixos, Um Módulo, Zero Compromisso

Executar três eixos servo de um único módulo de acionamento é uma solução elegante — menos espaços no gabinete, menos conexões de energia, menos pontos potenciais de falha na fiação entre módulos. O FANUC A06B-6114-H304 é o maior módulo amplificador servo de três eixos da série Alpha i, o SVM3-20/20/40i, e é a variante de escolha quando dois eixos menores e um eixo de corrente mais alta precisam compartilhar um único invólucro compacto dentro de uma pilha de acionamento FANUC.

Este módulo pertence à geração A06B-6114 de amplificadores Alpha i — a série i pós-2004 que substituiu os módulos Alpha FSSB de primeira geração — e se conecta a controladores CNC FANUC via comunicação de fibra óptica FSSB (Fanuc Servo Serial Bus). Ele tem sido encontrado em operação em centros de usinagem, centros de torneamento, máquinas EDM e sistemas robóticos construídos em torno das famílias de controle FANUC 0i, 16i, 18i, 21i, 30i, 31i e 32i.

Especificações Técnicas

A Arquitetura de Corrente 20/20/40 — Significado Prático

A designação "20/20/40" no nome do módulo conta a história completa da carga. Dois eixos compartilham módulos transistores idênticos de 20A — cada um fornecendo uma saída nominal contínua de 6,5A — enquanto o terceiro eixo carrega um módulo transistor de 50A e uma saída nominal de 13A. Este arranjo assimétrico é deliberado. Em um centro de usinagem típico de três eixos, os dois canais menores lidam com eixos de alimentação mais leves (geralmente X e Y), enquanto o eixo N maior aciona um eixo mais pesado como Z, que deve superar a gravidade e o peso da ferramenta sob a carga total de corte.

Fabricantes de máquinas e retrofits de CNC especificam rotineiramente o H304 em vez do SVM3-20/20/20i menor (A06B-6114-H303) precisamente quando um eixo em um grupo de três eixos opera consistentemente sob maior demanda de torque. Acertar a atribuição do canal de corrente — conectar o eixo de maior carga ao canal N — é uma das primeiras etapas de comissionamento que determina se o módulo opera dentro de sua faixa térmica durante um turno.

FSSB: Por que a Comunicação por Fibra Óptica Muda o Gabinete de Acionamento

O Fanuc Fiber Optic Servo Serial Bus não é simplesmente um conector diferente — é uma abordagem fundamentalmente diferente para o caminho do sinal entre o controlador CNC e o módulo de acionamento.

A fiação tradicional da interface servo transporta comandos digitais de alta velocidade de posição e velocidade por cabos de sinal de cobre que correm ao lado de cabos de energia de motor de alta corrente. Essa proximidade física cria oportunidades para acoplamento de ruído, que aparece como erros de seguimento, alarmes de encoder e falhas intermitentes de eixo que são notoriamente difíceis de rastrear e corrigir.

O FSSB substitui o caminho de sinal de cobre por fibra óptica. A luz é imune à interferência eletromagnética — o gabinete de acionamento pode transportar quilowatts de corrente de motor comutada através de trechos de cabos adjacentes sem risco de que esse ruído atinja os sinais de controle. O resultado é um sistema servo que opera de forma limpa em ambientes eletricamente hostis: ao lado de acionamentos de fuso, perto de equipamentos de soldagem, no mesmo gabinete que inversores de frequência.

A conexão de fibra óptica também suporta o controle de velocidade de alta resolução (HRV) da FANUC — o recurso em nível de firmware que aumenta a taxa de amostragem do loop de velocidade e aperta a largura de banda do controle de velocidade. O HRV fica disponível assim que o link FSSB é estabelecido no ciclo de comunicação correto.

Controladores CNC Compatíveis

O A06B-6114-H304 é documentado nas tabelas de configuração do amplificador servo FSSB da FANUC para uso com as seguintes séries de CNC:

• FANUC Série 0i (todas as variantes incluindo 0i-MB, 0i-MD, 0i-MF)
• FANUC Série 15i
• FANUC Série 16i / 160i
• FANUC Série 18i / 180i
• FANUC Série 21i / 210i
• FANUC Série 30i / 300i / 300is
• FANUC Série 31i / 310i / 310is
• FANUC Série 32i / 320i / 320is
• Controladores FANUC Robot (R-30iA e gerações compatíveis)

O módulo também suporta motores servo da série FANUC Beta nos canais dos eixos L e M, de acordo com o manual de descrição do motor servo da série Beta (B-65232EN). Para motores da série Alpha i em todos os três canais — incluindo αi4/4000 a αi8/3000i — o H304 é a combinação padrão.

Dentro do Módulo: O que é Reparado

O A06B-6114-H304 é um único invólucro contendo duas montagens de placa distintas mais a seção de energia. A placa de fiação (A16B-2203-0680) lida com a interface de energia; a placa de controle FSSB (A16B-2101-004x) gerencia a comunicação de fibra óptica e a lógica de controle do eixo. Nenhuma das PCBs está disponível como peça de reposição separada — elas são parte integrante do módulo.

O que está disponível separadamente e reparável sem a substituição completa do módulo:

• Módulos transistores IGBT individuais (as unidades de 20A e 50A)
• Ventoinha de refrigeração interna
• Pacote de bateria (para retenção de posição do encoder absoluto)
• Fusíveis do eixo

Para a maioria das falhas de campo — um único módulo transistor queimado por uma falha no motor, uma ventoinha de refrigeração degradada — o reparo em nível de componente é possível e econômico. Falhas completas da placa geralmente empurram a economia para a troca ou reforma completa do módulo.

Uma Nota sobre a Variante com Sufixo #N

O A06B-6114-H304#N é o mesmo módulo com um sufixo ligeiramente diferente indicando um detalhe de configuração (tipicamente relacionado ao tipo de conector de feedback ou configuração de backup de bateria para o encoder). Para fins de pedido e compatibilidade, o H304 base e o H304#N são funcionalmente equivalentes em todas as famílias de controle CNC suportadas.

Perguntas Frequentes

P1: Qual é a diferença entre o A06B-6114-H304 e o A06B-6117-H304?

Ambos são módulos SVM3-20/20/40i Alpha i de três eixos com classificações de corrente idênticas e a mesma interface FSSB. A distinção é a geração da PCB de controle: a série A06B-6114 usa uma placa de controle Alpha i padrão, enquanto a série A06B-6117 é equipada com uma placa de controle capaz de HRV (High Resolution Velocity control) (A20B-2101-004x). A placa HRV suporta uma largura de banda de loop de velocidade mais apertada para aplicações que exigem movimento suave em baixa velocidade. Para a maioria das aplicações de usinagem CNC padrão, o H304 e o H317 têm desempenho idêntico — o HRV se torna significativo principalmente em aplicações de contorno e retificação de alta precisão.

P2: O A06B-6114-H304 pode ser usado com controles CNC FANUC Alpha (não-i) mais antigos?

Não. A série A06B-6114 usa comunicação por fibra óptica FSSB, que requer um controlador CNC compatível com FSSB. Controles CNC da série Alpha mais antigos que usam interface de cobre Tipo A ou Tipo B não podem se comunicar com módulos FSSB. Se a máquina executar um controle FANUC mais antigo, a geração correta do amplificador é a série A06B-6079 (interface Tipo A) ou A06B-6080 (interface Tipo B), não a 6114.

P3: Todos os três eixos precisam ser conectados — os canais de eixo não utilizados podem ser deixados desconectados?

Depende da configuração da máquina. Se apenas dois eixos forem necessários de um módulo de três eixos, as configurações de parâmetro da FANUC devem refletir corretamente quais eixos estão ativos. Deixar um canal completamente desconectado sem a configuração de parâmetro apropriada pode gerar alarmes de eixo ao ligar. Na prática, o módulo é tipicamente usado em máquinas que realmente requerem três eixos de um único módulo; usar um módulo de dois eixos para uma necessidade de dois eixos é a solução mais limpa se o terceiro canal nunca for necessário.

P4: O que tipicamente causa a falha deste módulo e vale a pena o reparo?

Os modos de falha mais comuns são danos ao módulo transistor (causados por curtos-circuitos no motor, eventos de sobrecorrente ou falhas nos enrolamentos do motor) e falha da ventoinha de refrigeração levando a danos térmicos. Falhas de transistor são reparos em nível de componente que custam significativamente menos do que a substituição do módulo. Falhas de ventoinha, se detectadas precocemente, são substituições diretas que evitam danos térmicos que tornam um módulo irrecuperável. Falhas de alarme do encoder relacionadas à bateria são itens de manutenção, não falhas — a bateria de backup deve ser substituída em uma programação em vez de reativamente.

P5: O módulo está listado como descontinuado — quão difícil é o fornecimento?

A FANUC descontinuou oficialmente a série A06B-6114, mas a base instalada é grande o suficiente para que um mercado secundário saudável continue fornecendo unidades novas-de-estoque e unidades recondicionadas certificadas. Programas de troca — onde uma unidade defeituosa é enviada e uma unidade recondicionada testada é devolvida — são a rota de aquisição mais comum e geralmente carregam garantias de 12 meses. Os prazos de entrega de especialistas em peças CNC respeitáveis são geralmente curtos para este modelo devido à demanda sustentada.
