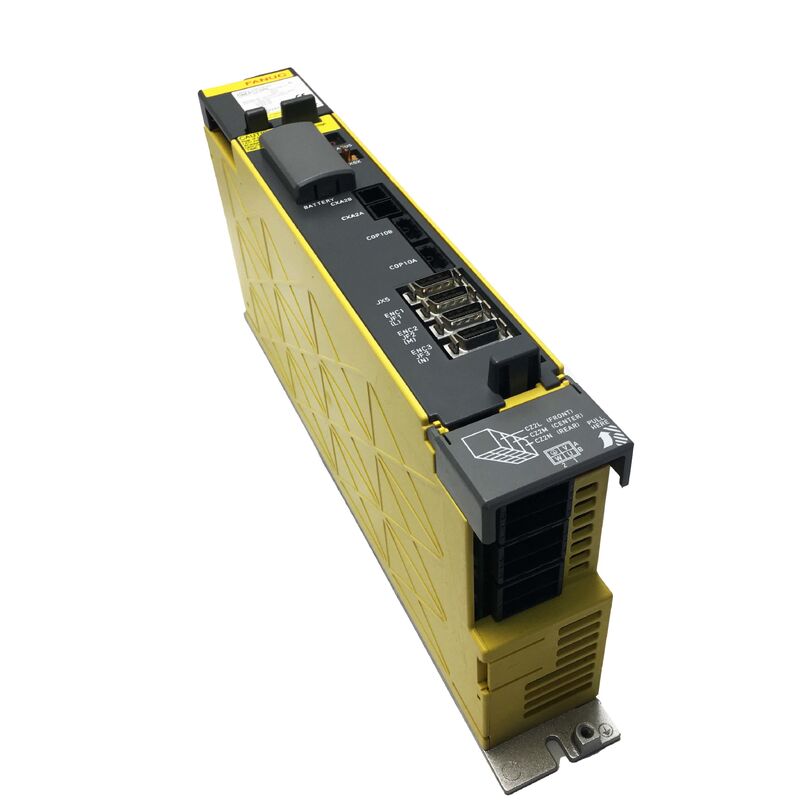

A06B-6117-H304 FANUC AC Servo Amplificador Unidade A06B6117H304

FANUC A06B-6117-H304 Módulo de amplificador de servo AiSV-20/20/40, Plataforma Alfa i de três eixos, 200 V

Três eixos num único módulo, com um arranjo de corrente assimétrico.e compreender que é a maneira mais rápida de confirmar que está a encomendar a parte certa.

O H304 é o maior acionamento de três eixos da família de servoamplificadores 6117 Alpha i da FANUC.

DesignaçãoSVM3-20/20/40i (AiSV-20/20/40), ele aciona três eixos de servo simultaneamente a partir de uma unidade compacta mas ao contrário de um módulo simétrico de três eixos onde todos os canais transportam corrente nominal idêntica, o H304 aloca sua potência desigualmente:os eixos L e M, cada um com 6 eixos nominais.5A, enquanto o eixo N transporta 13A.

Essa classificação dupla do eixo N tem uma lógica prática, e molda onde este módulo pertence na máquina.

A Sande Electric tem o A06B-6117-H304 em estado novo e usado (inspecionado), com expedição mundial em 0 ¢ 3 dias úteis.

A plataforma 6117 Alpha i: onde se encontra este módulo

The 6117 series represents FANUC's mainstream 200V Alpha i servo generation — the modular drive family that became the backbone of FANUC's CNC systems through the 0i-C/D and 30i/31i control generations.

Ao contrário da série alfa anterior (6090, 6096) ou da série beta (6130, 6132, 6134), a linha 6117 Alpha i trouxe algoritmos de controle atuais HRV2 e HRV3,uma largura de módulo mais fina de 60 mm com arquitetura externa de dissipadores de calor, e FSSB comunicação de fibra óptica como padrão.

Estes módulos são instalados num gabinete de autocarro de CC compartilhado ao lado de um módulo de alimentação aiPS, que converte o AC de 200 V entrantes no autocarro de CC regulado.

A entrada nominal do barramento de corrente contínua do H304 é de 283 V DC a 9,5 kW no total, o orçamento de energia alimenta todos os três eixos, e entender isso é importante quando você está dimensionando a fonte de alimentação para a configuração do seu gabinete.

Dentro da família 6117, o módulo varia de um eixo (H1xx), de dois eixos (H2xx) a três eixos (H3xx).Diferenciado do H303 pela sua distribuição de corrente no eixo assimétrico.

Por que o eixo N duplica a corrente

O SVM3-20/20/20i (H303) e o SVM3-20/20/40i (H304) são ambos módulos de três eixos da mesma família, e à primeira vista o H304 parece um H303 com um canal atualizado.Mas a escolha do projeto reflete diferenças reais de carga no eixo nos centros de usinagem CNC.

Em um centro de usinagem vertical típico, os eixos X e Y movem a mesa e a coluna no plano horizontal.porque a gravidade não funciona contra o movimento horizontalO eixo Z é diferente.

Ele move a cabeça do fuso ou a mesa verticalmente, diretamente opondo-se à gravidade, muitas vezes enquanto prende uma peça pesada.

Os cortes no eixo Z implicam forças de corte mais elevadas na direção de alimentação.O eixo N, que em muitas configurações de máquina se liga ao eixo Z ou a um eixo primário com carga semelhante, beneficia da capacidade de corrente nominal adicional de 13A.

É por isso que a substituição de um H304 por um H303 não é simples: o motor do eixo N da sua máquina foi combinado com a saída nominal de 13A do H304.5A canal fará com que o amplificador falha em sobrecorrente em condições normais de corte.

Especificações técnicas

H303 versus H304: Eliminação do erro de ordenação mais comum

Os dois módulos parecem quase idênticos, a mesma série, a mesma largura física, a mesma interface FSSB, o mesmo ajuste do gabinete.:

A06B-6117-H303= SVM3-20/20/20i ′′ todos os três eixos a 6,5 A de potência nominal.Usado quando todos os três eixos da máquina têm requisitos de corrente semelhantes frequentemente encontrados em centros de usinagem menores ou máquinas onde a carga do eixo Z não é significativamente mais pesada do que X / Y.

A06B-6117-H304Usado quando o terceiro eixo carrega uma carga mecânica mais pesada e requer maior capacidade de corrente contínua.

Se a sua máquina foi originalmente equipada com um H304 e você instalar um H303, o sistema pode parecer iniciar corretamente, mas vai falhar no eixo N sob qualquer carga significativa de corte. fitting an H304 in place of an H303 is generally feasible from a hardware perspective if the aiPS power supply budget supports it — but this should always be confirmed against your machine's original electrical documentation before installation.

Opções de condição

Novas unidadesPara as instalações em que uma falha de três eixos implica uma paragem completa da máquina, uma nova unidade elimina a incerteza do histórico de serviço.

Unidades utilizadas (inspecionadas)A garantia é de três meses e é uma opção prática para os engenheiros de manutenção que precisam de um substituto em operação na prateleira sem o prazo de entrega de uma nova encomenda.O 6117 é uma plataforma madura qualidade usadas unidades são geralmente confiáveis peças de reposição de trabalho.

Entre em contato conosco para confirmar a disponibilidade atual do estoque antes de encomendar, pois a disponibilidade específica da condição flutua.

Encomenda, pagamento e envio

Envio mundial via DHL e FedEx0 ¢ 3 dias úteisO envio combinado está disponível para encomendas de vários itens.

Métodos de pagamento aceites:

• Transferência bancária (T/T) ¢ todos os valores dos pedidos
• PayPal ordens de até 500 dólares
• Western Union todos os valores dos pedidos

Os direitos de importação e os impostos locais são da responsabilidade do comprador.

Garantia e devoluções

As devoluções são aceitas quando as unidades chegam danificadas, incompletas, não conforme descrito, ou se revelarem não funcionais no prazo de4 dias após a receção. A unidade deve estar em condições originais com o rótulo de garantia intacto. O transporte de volta é pago pelo comprador. Falhas resultantes de fiação incorreta, ligação de motor de eixo inadequada,ou danos físicos após a entrega não abrangidos pela garantia.

Perguntas Frequentes

P1: O H304 tem três eixos ¢ pode um canal de eixo falhado ser isolado para que os outros dois mantenham a máquina funcionando?

Não. O A06B-6117-H304 é um único módulo integrado que partilha uma ligação de autocarro CC e uma ligação de comunicação FSSB com o CNC.Se um canal de eixo desenvolver uma falha, seja um alarme IPM no eixo L ou uma sobrecorrente no eixo N, todo o módulo entra em estado de falha e todos os três eixos param.

Isto é fundamentalmente diferente de um gabinete construído com três módulos de um eixo separados, onde uma unidade falha deixa os outros dois operacionais.É um dos compromissos práticos do formato compacto de três eixos.: menor pegada do armário, mas uma falha de uma única unidade destrói simultaneamente os três eixos.

Para as máquinas em que o tempo de funcionamento do fuso é crítico, vale a pena considerar ter um H304 sob reserva na prateleira.

P2: O que significam os códigos de alarme no ecrã LED do H304 e como os leio?

O H304 possui um único display LED de 7 segmentos que passa por códigos de alarme específicos do eixo.Código 1 indica que o ventilador de arrefecimento interno parou, o código 5 é um alarme de baixa tensão de ligação de corrente contínua, e o código F significa que o ventilador de arrefecimento externo parou.

Quando ocorre uma falha específica do eixo, o ecrã apresenta uma letra ou um número que identifica tanto o tipo de falha como o eixo: os códigos 8, 9 e A indicam sobrecorrência nos eixos L, M e N, respectivamente,enquanto os códigos que começam com os mesmos caracteres, mas numa sequência diferente, indicam falhas do IPM (Intelligent Power Module) nos mesmos eixos.

Os códigos combinados (b, C, d, E) cobrem falhas simultâneas de vários eixos.É importante verificar qual o código de alarme específico que aparece antes de remover o módulo. Um erro de comunicação FSSB (código L ou U) aponta para o cabo de fibra óptica ou para o cartão CNC., não o próprio hardware da unidade.

P3: A minha máquina mostra um alarme IPM no eixo N neste módulo. Isso significa que o módulo falhou, ou o motor pode ser a causa?

Um alarme IPM no eixo N (canal de alta corrente) pode originar-se tanto do hardware do acionamento como do motor e do seu cablagem.

O IPM no motor detecta um consumo excessivo de corrente e desliga-se para se proteger mas a razão desse excesso de corrente pode ser um curto-circuito do motor,um cabo de alimentação do motor danificado com avaria do isolamento, ou uma falha de hardware da unidade.

Antes de condenar o módulo,vale a pena medir a resistência de isolamento entre cada fase do motor e a estrutura do motor com um megohmmetro de 500V DC. Uma leitura abaixo de 1 MΩ sugere que o motor ou o cabo é a fonte da falha.

Se o motor e o cabo estiverem limpos, e o alarme voltar imediatamente após uma reinicialização mesmo sem movimento comandado, isso aponta mais diretamente para o próprio módulo de acionamento.

P4: O A06B-6117-H304 é compatível com os controladores FANUC 0i e 30i/31i?

Sim, a série 6117 Alpha i é compatível com ambas as gerações de controlo.

Em um sistema FANUC 0i-C ou 0i-D, o H304 se conecta via FSSB à placa de servo do CNC e opera com o conjunto de parâmetros desse controlador.O mesmo módulo opera num ambiente de parâmetros .

O hardware físico é o mesmo; o desempenho do controle depende do que o CNC é configurado para usar.

Se estiver a montar um H304 de substituição de stock numa máquina, os parâmetros de servo já armazenados no CNC aplicam-se ao módulo de substituição sem alterações,desde que a peça de substituição tenha o mesmo número de peça e os tipos de motor e as configurações do codificador não tenham sido alterados..

Q5: O módulo tem dois ventiladores de arrefecimento mencionados que manutenção eles precisam, e como uma falha do ventilador afeta a máquina?

O H304 possui um ventilador interno (dentro do gabinete do módulo) e um ventilador externo montado nas barbatanas do dissipador de calor.

O ventilador interno circula ar através dos dispositivos de energia dentro do módulo; o ventilador externo auxilia a dissipação de calor do disipador.

As falhas dos ventiladores desencadeiam alarmes específicos: código 1 para parada interna do ventilador, código F para parada externa do ventilador.Ambos os ventiladores são substituíveis sem substituir o módulo inteiro. A vida útil do ventilador é normalmente classificada na faixa de 10A manutenção preventiva é razoável em uma máquina que funcione em dois ou três turnos diários, substituindo o ventilador num ciclo de 5 a 7 anos.

Uma falha de ventilador não causa danos catastróficos imediatos,Mas o sistema de proteção térmica irá falhar o módulo se as temperaturas internas subir acima do limiar de viagem que pode acontecer rapidamente sob carga em um armário quenteManter o interior do gabinete limpo e desobstruído, e monitorizar os códigos de alarme do ventilador durante as verificações de rotina, prolonga significativamente a vida útil do módulo.
