A06B-6127-H102 FANUC AC Servo Amplificador Unidade A06B6127H102 A06B-6127-H102

FANUC A06B-6127-H102 | Módulo servo de eixo único Alpha i HV AiSV-10HV — 10A / 400–480V / FSSB / HRV2+HRV3

Eixo único, exatamente a capacidade necessária

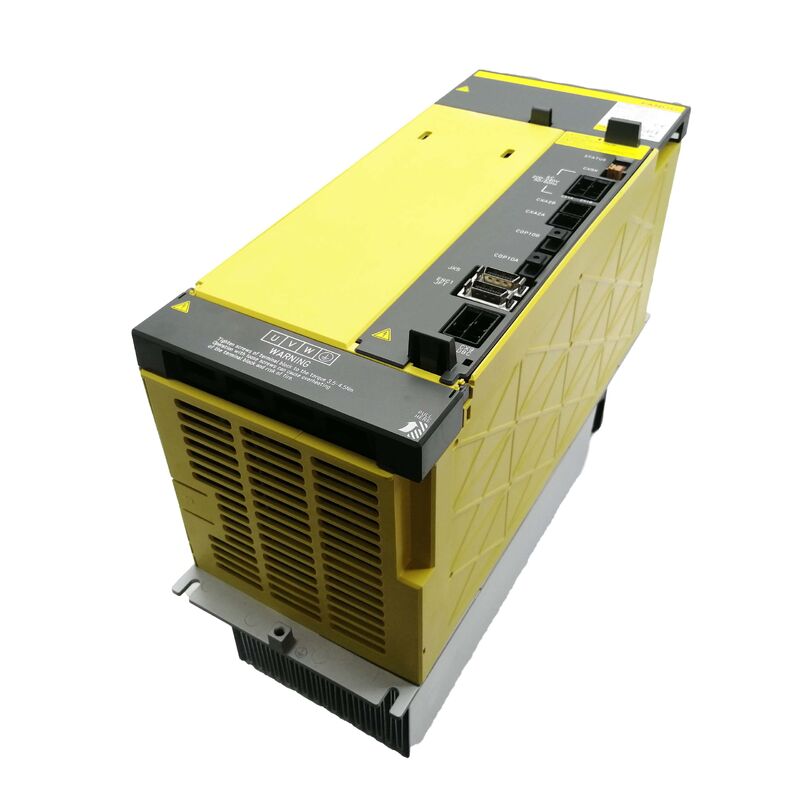

O A06B-6127-H102 é o módulo básico da linha de servos de eixo único Alpha i HV da FANUC — o AiSV-10HV em uma plataforma de 400V. A razão pela qual existe ao lado do H202 de eixo duplo (que também opera 10A por canal) é simples: nem todo par de eixos que termina em um gabinete CNC inicia a vida ao mesmo tempo na mesma seção do gabinete.

Quando uma máquina coloca um eixo de 400 V em uma seção remota do gabinete – um cabeçote rotativo de eixo B, um acionamento de cabeçote móvel, um quarto eixo em uma subplaca isolada – um módulo de eixo duplo desperdiça metade de seu hardware e custo. O H102 atende à necessidade real: um canal servo endereçado ao FSSB, com classificação de 10A, na plataforma de 400V. Quando a máquina adiciona posteriormente outro eixo nessa posição, o H102 permanece inalterado; o novo eixo recebe seu próprio módulo.

Como todos os módulos da série 6127, o H102 se conecta ao barramento CC compartilhado fornecido pelo módulo de fonte de alimentação aiPS-HV e se comunica com o CNC através do cabo de fibra óptica FSSB. O endereço FSSB do módulo é atribuído nos parâmetros dos eixos do CNC. O controle vetorial de alta resposta HRV2 e HRV3 é suportado — os mesmos algoritmos de controle disponíveis em módulos de corrente maior na mesma família.

H102 na faixa de eixo único 6127

Todas as variantes H1xx de eixo único estão na mesma plataforma de 400 V e compartilham o mesmo barramento de gabinete. A substituição deve corresponder ao H102 original – instalar um módulo de classificação mais alta desperdiça custo; nenhuma opção com classificação inferior existe nesta família

Especificações principais

H102 vs H202 – Não é uma troca simples

O H202 é o módulo 10A/10A de eixo duplo. A classificação por canal é idêntica, mas o hardware é diferente: o H202 possui duas atribuições de eixo FSSB, dois conjuntos de conexões de potência do motor e uma forma física mais ampla. A substituição de um H102 por um H202 requer a religação das conexões do motor e a reatribuição do mapeamento do eixo FSSB nos parâmetros do CNC. Esta nunca é uma simples troca. Substitua igual por igual no número exato da peça.

Notas de manutenção

Dois pontos práticos de manutenção para este módulo:

Ventilador de resfriamento: O desgaste do rolamento do ventilador é um mecanismo de desgaste conhecido em toda a série 6127. Mudanças audíveis no ruído do ventilador – rangido, rotação intermitente, velocidade reduzida – são um aviso prévio. Um ventilador com falha leva ao desligamento térmico. Módulos de eixo auxiliar como o H102 às vezes acumulam horas de operação sem a mesma atenção de manutenção dada aos acionamentos de eixo primário.

Cabo de fibra FSSB: Os cabos FSSB de eixo auxiliar são frequentemente roteados em caminhos mais longos com mais pontos de curvatura. A contaminação das extremidades do conector óptico ou danos físicos nos cabos são causas mais comuns de alarmes de comunicação FSSB em eixos auxiliares do que em eixos principais com cabos mais curtos.

Perguntas frequentes

Q1: H102 e H202 operam 10A a 400V – qual é a diferença real?

H102 é de eixo único (um canal de acionamento, um motor). H202 é de eixo duplo (dois canais de 10A cada, dois motores). O hardware é diferente, as atribuições dos eixos FSSB são diferentes e a fiação do motor é diferente. Substituir um H102 por um H202 requer religação e alterações de parâmetros FSSB – nunca uma simples visita. Substitua igual por igual.

Q2: Os módulos H102 e H202 podem compartilhar o mesmo módulo de fonte de alimentação aiPS-HV?

Sim. O aiPS-HV alimenta todo o barramento servo CC do gabinete, independentemente de os módulos individuais serem H1xx de eixo único ou H2xx de eixo duplo. A fonte de alimentação foi dimensionada no momento da construção da máquina para a demanda total de potência do eixo. Os módulos H102 e H202 coexistem no mesmo barramento sem problemas.

Q3: O H102 pode ser substituído pelo A06B-6290-H102 de segunda geração?

Em princípio, o 6290-H102 é o sucessor designado para a mesma aplicação de eixo único de 400 V, 10 A. Entretanto, a compatibilidade depende do nível de software do CNC — a série 6290 foi projetada para gerações posteriores de CNC (0i-MD, 31i-B e posteriores). Máquinas executando 30i ou 31i Modelo A podem aceitar inversores 6290 com ajustes de parâmetros ou não. O substituto mais seguro para uma máquina 6127-H102 é um A06B-6127-H102 idêntico até que um caminho formal de atualização seja confirmado.

Q4: Quais servo motores o H102 deve acionar?

Servomotores Alpha i HV pequenos com corrente nominal igual ou inferior a 10A — eixos de posicionamento de precisão, mesas rotativas e eixos de função auxiliar em grandes sistemas CNC de 400V. O tipo específico de motor é definido no parâmetro eixo do CNC (parâmetro tipo servo motor nº 2020). Confirme se os parâmetros instalados identificam o tipo de motor que o H102 foi originalmente configurado para acionar.

P5: Quais sinais indicam que este módulo pode estar próximo da falha?

Ventilador de resfriamento: alterações audíveis no ruído (trituração, intermitente, velocidade reduzida) indicam desgaste do rolamento. LED do painel frontal: indicação de alarme persistente garante investigação mesmo se o eixo ainda estiver operando. Descoloração visível ou marcas de queimadura ao redor dos conectores ou dissipador de calor indicam estresse térmico anterior. Conectores de fibra FSSB: inspecione quanto a poeira ou contaminação, o que degrada a qualidade do sinal óptico antes de causar falhas de comunicação definitivas.
