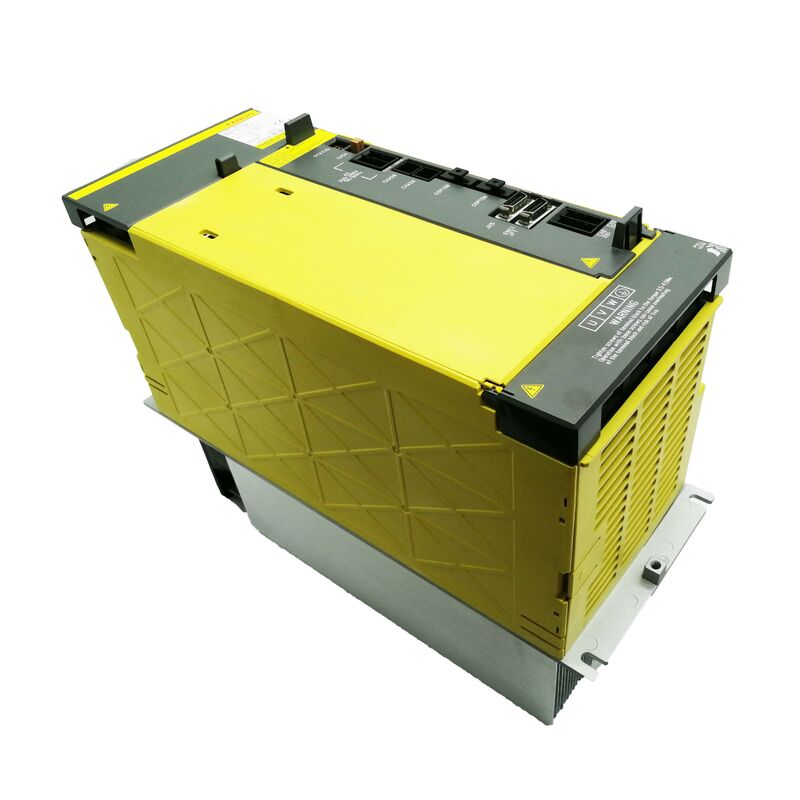

FANUC A06B-6127-H106 Módulo Alfa i Servo Amplificador AiSV-180HV monoeixo, 58A, para eixos CNC de alto binário de 400 V

Os eixos lineares de um grande centro de usinagem não são todos iguais. O eixo de corte leva a maior parte da carga de corte, mas os eixos lineares X, Y, Z em um pórtico pesado ou moinho de perforação,ou a travessa primária em um grande centro de rotação demand servo drives que podem sustentar alta corrente contínua enquanto lidam com picos de aceleração agudos sem falhaEsse é exatamente o contexto operacionalA06B-6127-H106foi concebido para.

DesignaçãoAiSV-180HVna plataforma de servo de alta tensão Alpha i da FANUC, este é o módulo de um eixo de corrente mais alta da família 6127 HV.Sua potência nominal de 58A e capacidade máxima de 180A colocá-lo em uma classe diferente dos módulos H202 e H203 de eixo duplo menores, mas a conduz com força, em máquinas que precisam.

Temos o A06B-6127-H106 em estado novo e usado (inspecionado), pronto para expedição mundial dentro de 0 ¢ 3 dias úteis.

Onde esta unidade se encaixa: grandes eixos, aplicações de alto torque

A série 6127 ocupa um lugar específico na arquitetura de servo da FANUC: entrada de três fases de 400 V, interface de controle de fibra óptica FSSB, projetada para uso com sistemas CNC 30i, 31i, 32i e 35i Model A.Dentro dessa família, o H106 é o módulo de um eixo na extremidade superior do intervalo de corrente.

Os módulos de eixo único (H1xx) concentram toda a capacidade de acionamento em um canal de motor.Para uma máquina em que um eixo carrega uma carga mecânica significativa, o eixo Z de um grande centro de usinagem vertical, a unidade de mesa num forro horizontal pesado,ou o eixo de alimentação primário de um sistema de alta inércia a configuração de um eixo único garante que a capacidade nominal total esteja disponível exclusivamente para esse eixo.

A classificação da corrente máxima de 180 A é particularmente relevante aqui.A corrente de pico determina a rapidez com que a unidade pode acelerar uma carga de alta inércia e com que força pode resistir a perturbações durante o corte. A 180A peak from a 58A rated drive means the amplifier can deliver roughly three times its continuous rating in short bursts — the kind of headroom that keeps a heavy axis responsive rather than sluggish under dynamic load changes.

Especificações técnicas

O significado de "descontinuado" e por que é importante para a aquisição

A FANUC encerrou oficialmente a produção do A06B-6127-H106. A série 6127 HV foi substituída pela segunda geração da série 6290 HV,que lida com o mesmo espaço de aplicação de 400 V com eletrônica atualizada e maior compatibilidade de controlo.

Na prática, isto significa que a aquisição de novos estoques antigos (NOS) tornou-se a principal via para as unidades de substituição, em vez de fornecimento direto da fábrica. It does not mean the drive has disappeared from the market — significant stocks remain available through specialist industrial distributors and MRO suppliers globally — but it does introduce a variableA disponibilidade flutua e o conjunto de unidades originais não utilizadas diminuirá com o tempo.

Para os engenheiros de manutenção que gerenciam grandes ativos CNC que executam este drive, o cálculo de aquisição muda.Mas se a máquina em questão é um ativo de produção a longo prazo sem nenhum caminho de atualização planejado, garantir uma nova unidade sobressalente agora enquanto existem estoques é uma decisão que vale a pena tomar antes que a disponibilidade se torne um fator limitante.

H106 versus outros módulos 6127 HV: escolha da classificação corrente correta

A série 6127 abrange uma ampla gama de configurações de eixo único e de eixo duplo.o qual corresponde ao tamanho do servomotor a ser accionado:

O H102 lida com a extremidade inferior a 10A nominal (AiSV-10HV), adequado para motores de alta tensão menores em eixos menos exigentes.o H106 em 58A fica no nível médio superior mas este é 58AcontínuoO 180 na designação do modelo da unidade (AiSV-180HV) refere-se a esse valor máximo, não à notação contínua.

Esta distinção é importante quando se verifica a compatibilidade com o motor da sua máquina.Se o seu pedido especificou originalmente um H106Nem uma variante com classificação inferior nem uma variante com classificação superior dentro da família pode substituir sem alterações nos parâmetros e, mais importante,sem verificar que a corrente contínua do novo acionamento corresponde ao que o motor e a aplicação exigem.

Opções de condição

Unidades novas (não utilizadas)A FANUC fornece unidades originais de produção FANUC. Dado o estado de descontinuidade deste produto, as unidades novas genuínas são cada vez mais escassas. Todas as unidades novas têm uma garantia de 12 meses da nossa fábrica.

Unidades utilizadas (inspecionadas)Foram examinados funcionalmente e têm uma garantia de três meses; para as instalações em que o custo do tempo de inatividade justifica uma reserva de funcionamento em relação a um prémio condicional,Uma unidade usada testada é uma solução prática e imediataAmbas as condições são enviadas na embalagem original.

Encomenda, pagamento e envio

Envio mundial via DHL e FedEx.0 a 3 dias úteisO envio combinado está disponível para encomendas de vários itens.

Opções de pagamento:

• Transferência bancária (T/T) ¢ aceita para todos os valores dos pedidos
• PayPal para encomendas de até 500 dólares
• Western Union aceita para todos os valores de encomenda

Os direitos de importação e os impostos locais no destino são da responsabilidade do comprador.

Garantia e devoluções

As devoluções são aceites quando uma unidade chega danificada, incompleta ou não conforme descrito 4 dias após a receçãoOs itens devem ser devolvidos em estado original com o rótulo de garantia intacto.

As falhas resultantes de instalação incorreta, configuração de parâmetros inadequada, especificações de motor não correspondentes ou danos físicos pós-entrega não são cobertas pela garantia.

Perguntas Frequentes

P1: Que tipo de máquina utiliza tipicamente o A06B-6127-H106?

Esta unidade é mais comumente encontrada em centros de usinagem CNC de grande formato, fábricas de perforação horizontais pesadas, grandes células de torneamento,sistemas de fabricação de alta carga no eixo construídos em torno de controladores CNC FANUC 30i ou 31i. The 58A continuous / 180A peak current rating is suited to servo motors driving axes with significant mechanical inertia or high cutting resistance — situations where a smaller current-rated drive would either fault under peak load demands or run too close to its continuous limit to provide adequate thermal headroomA entrada de 400 V também o coloca firmemente em instalações industriais de padrão europeu e de alta especificação, em vez de ambientes de oficina de 200 V padrão.

P2: A unidade está listada como descontinuada ¢ ainda está sendo fabricada em algum lugar?

A FANUC encerrou a produção da série A06B-6127-H106 e da série 6127 mais ampla.unidades excedentárias utilizadas recuperadas de reparações de máquinasA plataforma sucessora para novas instalações é a série A06B-6290,mas que só se aplica a máquinas que estão a ser reequipadas ou actualizadas para uma máquina que atualmente executa um 6127-H106 num ambiente 30i/31i, o substituto directo continua a ser um H106.

P3: O A06B-6127-H106 pode ser usado com uma fonte de alimentação de 480 V, ou é estritamente uma unidade de 400 V?

A especificação para a potência de entrada principal abrange a corrente trifásica de 400 V AC a 480 V AC, com um desvio admissível de 15% a + 10%.Isto significa que o acionamento é tecnicamente compatível com fontes de alimentação em toda essa faixa de sistemas de 400V padrão na Europa e partes da ÁsiaA tensão do circuito de controlo é fornecida separadamente a 200 ‰ 240 V monofásica,que abrange também os padrões de 200V e 240V monofásicosAntes de ligar a qualquer fonte, verifique se a tensão principal e a de controlo correspondem às especificações e se encontram dentro da faixa de tolerância indicada.

P4: A minha máquina mostra um alarme de servo no eixo que opera este amplificador. Como posso determinar se o próprio H106 está defeituoso antes de encomendar uma substituição?

O diagnóstico sistemático é importante aqui, particularmente dado o custo deste drive.Falha do IPM, ou perda de comunicação nesse eixo FSSB) versus um erro de motor ou codificador.também inspecionar os cabos de alimentação do motor para danos de isolamento ou curto-circuitos uma falha de enrolamento do motor pode destruir um novo amplificador se instalado sem primeiro verificar a carga. Medir a resistência de enrolamento do motor e a resistência de isolamento à terra (idealmente > 1MΩ a 500 V DC) antes de instalar uma unidade de substituição.Se o CNC comunicar um erro de comunicação FSSB especificamente para este eixo, verifique a ligação do cabo de fibra óptica entre o CNC e o amplificador antes de concluir que a unidade é defeituosa.

P5: É necessário recarregar os parâmetros do servo quando se instala um H106 de substituição?

Na maioria dos casos, sim. Ao substituir um módulo de amplificador em um sistema 30i/31i, o CNC deve reconhecer a nova unidade no barramento FSSB e confirmar a atribuição do eixo.Se a máquina utilizar um codificador de posição absoluta, a posição de referência absoluta será normalmente perdida e terá de ser reestabelecida após a instalação e accionamento do motor. Servo tuning parameters stored in the CNC (not in the drive itself) are generally preserved — they live in the CNC's non-volatile memory — but it is strongly recommended to back up the CNC parameter file before any hardware replacementEm algumas configurações, pode ser necessário confirmar ou reinserir parâmetros de inicialização específicos da unidade.Consulte a documentação de manutenção do fabricante da máquina ou o manual FANUC B-65282 para o procedimento específico aplicável à sua geração de controlo.
