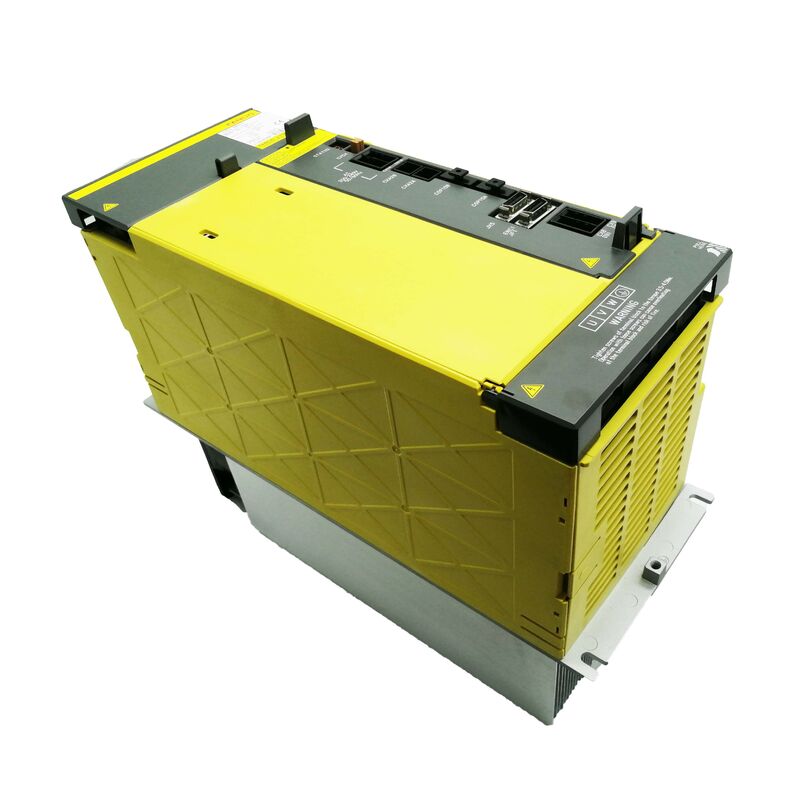

Módulo Amplificador Servo FANUC A06B-6127-H202 Alpha i — AiSV-10/10HV de Eixo Duplo para Sistemas CNC de 400V

Há um detalhe nas especificações deste amplificador que importa antes de qualquer outra coisa: o "HV" em sua designação não é um rótulo de variante menor. Ele define todo o mundo elétrico ao qual este drive pertence —Entrada trifásica de 400V AC, a classe de alta tensão da plataforma servo Alpha i da FANUC, projetada desde o início para máquinas-ferramenta CNC maiores que operam em infraestrutura de energia industrial e padrão europeu.

Se sua máquina funciona com uma fonte de 400V e seu controle CNC é uma série FANUC 30i, 31i, 32i ou 35i, oA06B-6127-H202é a unidade que você precisa. Um módulo servo de entrada de 200V não pode ser substituído aqui. A arquitetura de energia é diferente, e a distinção é fundamental.

Temos o A06B-6127-H202 em condição nova e usada (inspecionada), pronto para envio para todo o mundo em 0 a 3 dias úteis.

A Série 6127: Plataforma de Alta Tensão Alpha i de Primeira Geração

A série A06B-6127 representa a família original de módulos amplificadores servo Alpha i HV da FANUC — a primeira geração de drives construídos especificamente para ambientes CNC de 400V. Onde os módulos Alpha i de 200V (como as séries 6096 e 6117) atendem centros de usinagem de tensão padrão, a série 6127 foi projetada para uma classe diferente de máquina: centros de usinagem maiores, células de torneamento de alta resistência e sistemas de precisão frequentemente encontrados em instalações industriais europeias, japonesas e de alta especificação onde 400V trifásico é o padrão da rede.

O H202 está na entrada da linha de eixo duplo dentro desta família. Sua designação "SVM2" confirma que ele aciona dois eixos servo independentes simultaneamente — L e M — de dentro de uma única carcaça de módulo. Ambos os canais são classificados em 10A, tornando-o adequado para os menores motores servo alpha usados em eixos secundários ou de precisão em sistemas controlados por 30i/31i.

Modelos sucessores na mesma função — como a série A06B-6290 — começaram a substituir o 6127 a partir de 2011. Essa mudança geracional significa uma base instalada significativa de máquinas ainda rodando módulos 6127 HV, e a demanda de substituição pelo H202 permanece estável.

Especificações Técnicas

Por que HRV Importa Neste Drive

Um aspecto da série 6127 que vale a pena entender para qualquer engenheiro de manutenção ou aquisição: HRV — High Response Vector control — é o algoritmo servo que governa como o CNC FANUC se comunica com esses módulos amplificadores para alcançar um fechamento apertado dos loops de posição e velocidade.

O A06B-6127-H202 suporta tanto HRV2 quanto HRV3. O HRV3 em particular permite que o CNC execute loops servo em frequências de amostragem mais altas, produzindo movimento notavelmente mais suave em baixas velocidades e maior precisão posicional durante contornos complexos. Para máquinas onde a qualidade do acabamento superficial é importante — usinagem de moldes de precisão, componentes aeroespaciais, trabalho de matrizes de alta tolerância — a capacidade HRV do drive é tão importante quanto sua classificação de corrente.

Esta não é uma capacidade intercambiável entre gerações de drives. Ao substituir o H202, a unidade de entrada deve suportar o mesmo nível de HRV que o CNC da máquina foi configurado para usar. Um drive com menor suporte HRV instalado em uma máquina usando parâmetros HRV3 exigirá ajuste de parâmetros — ou apresentará um alarme na inicialização.

H202 em Contexto: A Família HV de Eixo Duplo

Dentro da série 6127, o sufixo do número da peça codifica a contagem de eixos e a corrente de saída. O "2" em H2xx significa eixo duplo (dois canais em um módulo). O número seguinte identifica a faixa de corrente: H202 em 10/10A é a menor variante HV de eixo duplo, com a série escalando para H203 (20/20), H205 (20/40), H206 (40/40), H207 (40/80) e H209 (80/80). Módulos HV de eixo único carregam designações H1xx; módulos de três eixos são H3xx.

Isso é importante na prática: se sua máquina usa um H203 ou H205, o H202 não pode substituir — não por diferenças de interface, mas porque a classificação da corrente de saída não corresponderá aos motores da sua máquina. Sempre confirme o número completo da peça antes de fazer o pedido.

Opções de Condição Explicadas

Unidades novas são obtidas como estoque original FANUC, não utilizadas, e carregam uma garantia de 12 meses de nosso armazém. Para instalações com baixa tolerância a tempo de inatividade ou máquinas operando em ambientes de alta utilização, uma unidade nova elimina qualquer incerteza sobre o histórico de serviço anterior.

Unidades usadas (inspecionadas) foram examinadas e carregam uma garantia de 3 meses. Elas representam uma opção prática para instalações que gerenciam orçamentos de MRO, ou onde o H202 é necessário como um sobressalente secundário em vez de uma substituição primária. Ambas as opções são enviadas em embalagem original.

Pedido, Pagamento e Envio

Envio mundial via DHL e FedEx. A maioria dos pedidos sai de nossas instalações em0 a 3 dias úteisapós a confirmação do pagamento. O frete combinado está disponível para pedidos de vários itens.

Opções de pagamento:

• Transferência Bancária (T/T) — aceita para todos os valores de pedido
• PayPal — para pedidos de até $500
• Western Union — aceita para todos os valores de pedido

Impostos de importação e impostos locais no destino são de responsabilidade do comprador. Se você precisar de uma estimativa de custo de envio para o seu país antes de fazer o pedido, entre em contato conosco e confirmaremos prontamente.

Garantia e Devoluções

Devoluções aceitas quando as unidades chegam danificadas, incompletas ou não conforme descrito — ou provam ser não funcionais dentro de4 dias após o recebimento. O frete de retorno é de responsabilidade do comprador. Os itens devem ser devolvidos em sua condição original com o selo de garantia intacto.

Falhas causadas por erros de instalação, parametrização incorreta ou conexões de fonte de alimentação HV incompatíveis não são cobertas pela garantia. Se houver incerteza sobre a compatibilidade com a configuração específica da sua máquina, entre em contato antes de comprar.

Perguntas Frequentes

P1: Minha máquina usa um sistema servo de 200V — o A06B-6127-H202 pode ser usado como substituto se eu atualizar a fonte de alimentação?

Não. A série 6127 HV não é simplesmente uma versão selecionável por tensão de um drive de 200V. É uma plataforma de hardware distinta com componentes de estágio de potência diferentes, requisitos de módulo de fonte de alimentação diferentes (a unidade de potência aiPS-HV da série HV) e configurações de fiação diferentes. Os dois sistemas não são intercambiáveis, e tentar adaptar um no lugar do outro requer muito mais do que uma troca de fonte de alimentação — geralmente envolve mudanças em toda a seção servo do gabinete da máquina. Se o seu sistema atual funciona com 200V, o substituto correto pertence a uma série Alpha i de 200V, não à 6127 HV.

P2: Qual é a diferença entre o A06B-6127-H202 e o A06B-6290-H202?

O 6290-H202 é o substituto de segunda geração para o 6127-H202, introduzido a partir de 2011. Ambos são drives AiSV-10/10HV de eixo duplo, mas a série 6290 incorpora eletrônica de controle atualizada e é compatível com gerações mais novas de CNC FANUC, incluindo o 0i-MD e 0i-TD, bem como o 31i-B e plataformas relacionadas. O 6127-H202 é a unidade de primeira geração, principalmente compatível com controles FANUC 30i/31i Modelo A. Se sua máquina foi originalmente construída com um 6127-H202, substituí-lo por um 6290-H202 geralmente é possível, mas requer revisão de parâmetros e confirmação de compatibilidade do CNC — não é garantido que seja plug-and-play.

P3: O H202 tem dois eixos — isso significa que ambos os eixos devem estar no mesmo módulo, e o que acontece se apenas um eixo estiver com defeito?

Sim, o H202 é um único módulo que aciona os eixos L e M. Os dois canais são fisicamente alojados e alimentados juntos. Se os diagnósticos confirmarem que apenas um canal do eixo falhou, todo o módulo H202 ainda deve ser substituído — os canais não são reparáveis ou substituíveis independentemente. Ao instalar o substituto, ambos os eixos estarão operacionais a partir do novo módulo, então o eixo que funcionava anteriormente efetivamente recebe um drive "novo" também. Esta é a prática padrão com amplificadores servo modulares deste projeto.

P4: Qual bateria o A06B-6127-H202 usa, e ela precisa ser substituída periodicamente?

O H202 usa uma bateria de lítio Panasonic BR-2-3 AGCT4A, que mantém dados armazenados na memória (geralmente dados de posição absoluta do encoder) quando a energia principal está desligada. A vida útil da bateria varia com o uso e as condições de armazenamento, mas a substituição periódica é recomendada como parte da manutenção de rotina em máquinas que usam este drive. Ao substituir a bateria, é importante não tocar em partes metálicas expostas no painel — em particular, evite contato com as seções do circuito de alimentação HV, pois tensão residual alta pode permanecer nos capacitores após o desligamento. Siga um período de espera de descarga segura conforme especificado no manual de manutenção da máquina antes de trabalhar dentro do gabinete do drive.P5: Este módulo foi originalmente instalado em um centro de usinagem fabricado na Europa. Ele pode operar em outros padrões de energia regionais?O A06B-6127-H202 é projetado para entrada trifásica de 400V AC, que se alinha com o fornecimento industrial europeu padrão (tipicamente 380-415V dependendo do país). Ele também é compatível com sistemas de 400V no Japão (ao usar fornecimento industrial de 400V), partes da Ásia e outras regiões que operam com tensão equivalente. Não é adequado para sistemas trifásicos de 200V ou 240V sem um transformador elevador e o módulo de fonte de alimentação HV correspondente. Se você não tiver certeza se a tensão de fornecimento de sua instalação corresponde aos requisitos deste drive, confirme com um engenheiro elétrico antes de fazer o pedido — operar um drive de 400V em um fornecimento incompatível resultará em condições de falha imediatas ou danos ao hardware.
