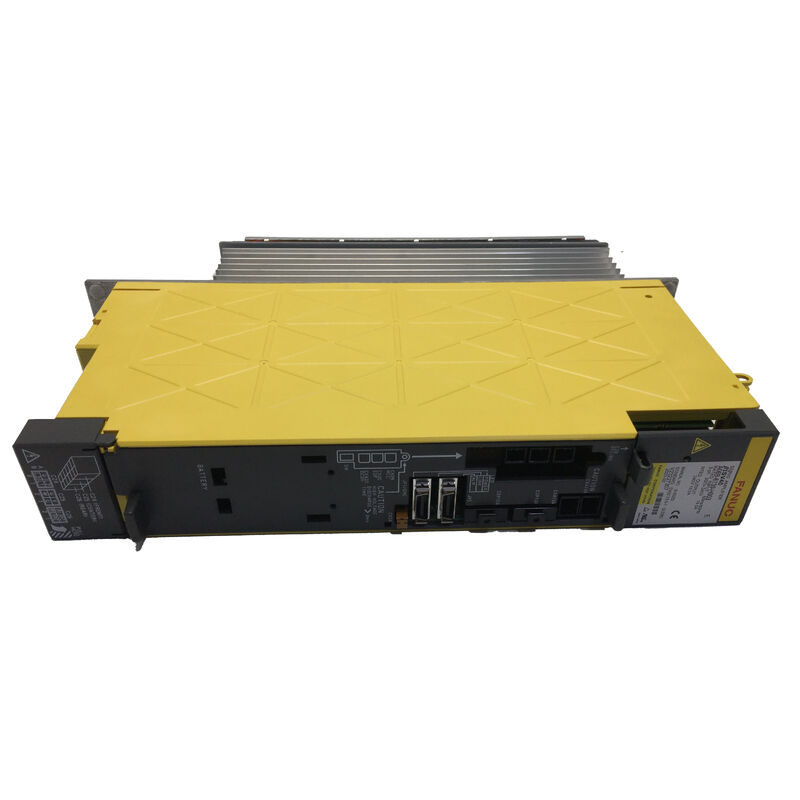

Unidade Amplificadora Servo AC FANUC A06B-6130-H003 — Beta i SVM1-40i com Interface de Fibra Óptica FSSB

A FANUC A06B-6130-H003 ocupa um lugar específico e importante na história dos amplificadores servo FANUC. Oficialmente designado como SVM1-40i (biSV-40), foi a primeira geração das unidades servo beta i da FANUC — um produto marco que estabeleceu a arquitetura compacta e autônoma do amplificador beta, na qual os fabricantes de máquinas-ferramenta passaram a confiar para aplicações de eixos pequenos em centros de usinagem CNC, máquinas de torneamento e robôs industriais.

Décadas depois, essas máquinas ainda estão funcionando. E quando este amplificador falha, encontrar uma substituição genuína rapidamente é o que mais importa.

Mantemos o A06B-6130-H003 em condição nova e usada (inspecionada), pronto para envio mundial em 0–3 dias úteis.

Um Design Pioneiro: A Primeira Unidade Beta i

Entender o que torna a série 6130 especial começa com o reconhecimento do que havia de novo nela no lançamento. O A06B-6130-H003 introduziu vários princípios de design que definiram a plataforma beta i:

Fonte de alimentação integrada autônoma. Diferentemente da série modular alpha, que requer um módulo de fonte de alimentação separado compartilhado por vários eixos de acionamento, o biSV-40 possui seu próprio estágio de potência interno. Essa independência significa que a unidade pode ser instalada em qualquer ponto da máquina — perto do eixo que ela aciona — sem precisar retornar a um módulo de alimentação centralizado. Para os fabricantes de máquinas-ferramenta, essa liberdade abriu caminho para projetos mecânicos mais limpos, especialmente em eixos como trocadores automáticos de ferramentas (ATC), torres e mesas rotativas que ficam afastados do gabinete de acionamento principal.

Comunicação por fibra óptica FSSB. O 6130-H003 se conecta ao controlador CNC via interface de fibra óptica FSSB (Fanuc Serial Servo Bus) de alta velocidade da FANUC. A transmissão por fibra óptica é inerentemente imune a interferências eletromagnéticas — crítica em ambientes de máquinas eletricamente ruidosos — e fornece o feedback de posição de baixa latência necessário para um fechamento de malha servo apertado. Esta é a mesma espinha dorsal de comunicação usada na série alpha, conferindo ao beta i o desempenho de precisão de um sistema servo em escala total em um pacote mais compacto.

Especificações Técnicas

O estoque deste modelo se move — entre em contato para confirmar a disponibilidade antes de fazer o pedido.

Dentro da Unidade: O que você está recebendo

O A06B-6130-H003 contém três conjuntos internos principais: um módulo de potência de transistor de 50A, uma placa de fiação (A16B-3200-0512) e uma placa de controle/interface (A20B-2101-005x). Essas placas não estão disponíveis separadamente — a unidade é enviada e reparada como um conjunto integrado.

Componentes sobressalentes disponíveis independentemente incluem transistores de reposição, fusíveis internos e o ventilador de resfriamento do acionamento. Para compradores que consideram o planejamento de manutenção a longo prazo, ter uma unidade amplificadora conhecida e em bom estado em estoque — juntamente com peças sobressalentes consumíveis — é a abordagem mais prática para minimizar o tempo de inatividade futuro em máquinas que executam este acionamento.

A unidade também inclui detecção de corrente de fuga integrada e uma função de saída de alarme, fornecendo capacidade de alerta precoce que ajuda as equipes de manutenção a identificar falhas no motor ou cabo downstream antes que elas escalem para danos mais extensos.

Como o 6130 se compara a outros acionamentos da série Beta

Compradores que procuram um amplificador da série beta às vezes encontram várias variantes 6130 e números de série adjacentes. Uma rápida orientação:

Dentro da série 6130, o H003 é a variante de saída intermediária na linha beta i de primeira geração. O H002 (biSV-20) opera com corrente de saída menor para motores menores, enquanto o H004 lida com uma faixa de corrente mais alta. Estes não são intercambiáveis — sempre combine o número completo da peça.

A série 6132 (como o H003 e o H004) representa uma linha de amplificadores beta de geração posterior. A série 6132 inclui variantes FSSB e I/O Link, enquanto a série 6130 é exclusivamente FSSB. Se a documentação da sua máquina especificar um A06B-6130-H003, uma unidade da série 6132 não é um substituto válido.

Pedido, Pagamento e Envio

Envio mundial via DHL e FedEx. A maioria dos pedidos sai de nossas instalações em 0 a 3 dias úteis após a confirmação do pagamento. Pedidos com vários itens qualificam-se para frete combinado.

Opções de pagamento:

• Transferência Bancária (T/T) — aceita para todos os valores de pedido
• PayPal — para pedidos de até $500
• Western Union — aceita para todos os valores de pedido

Os direitos alfandegários e impostos de importação no destino são de responsabilidade do comprador. Precisa de uma estimativa de custo de frete? Entre em contato conosco antes de fazer o pedido e confirmaremos os detalhes para o seu país.

Garantia e Devoluções

Devoluções são aceitas quando uma unidade chega danificada, incompleta ou não conforme descrito — ou se mostra não funcional dentro de 4 dias após o recebimento. Os itens devem estar em sua condição original com o selo de garantia intacto. Os custos de frete de retorno são de responsabilidade do comprador.

Falhas causadas por instalação incorreta, configuração de motor incompatível ou danos físicos após a entrega não são cobertos pela garantia. Se você não tiver certeza se esta é a unidade correta para sua máquina, entre em contato antes de fazer o pedido.

Perguntas Frequentes

P1: O 6130-H003 e o 6132-H003 parecem semelhantes — posso usar um no lugar do outro?

Não. Apesar de compartilharem algumas semelhanças visuais e pertencerem à família servo beta, as séries 6130 e 6132 não são intercambiáveis. A diferença mais significativa é a interface de controle: o 6130-H003 usa FSSB (barramento serial servo de fibra óptica), enquanto o 6132-H003 usa I/O Link via PMM. As configurações dos conectores, firmware interno e protocolos de comunicação são diferentes. Substituir uma unidade 6132 em uma máquina projetada para um 6130 resultará em falha de comunicação entre o acionamento e o CNC. Sempre substitua por um número de peça exato.

P2: Minha máquina usa o A06B-6130-H003 em um ATC ou torre — essa é uma aplicação típica?

Sim, muito típica. O design de fonte de alimentação autônoma do biSV-40 foi especificamente destinado a dar aos fabricantes de máquinas-ferramenta flexibilidade na colocação de acionamentos fisicamente próximos a eixos remotos. Trocadores automáticos de ferramentas, indexadores de torre e mecanismos de paletes são exatamente o tipo de aplicações para as quais esta unidade foi projetada — eixos que estão mecanicamente localizados longe do gabinete servo principal, mas ainda precisam da precisão do controle em malha fechada baseado em FSSB. O cabo de fibra óptica que se conecta de volta ao CNC pode percorrer distâncias maiores do que o feedback servo baseado em cobre sem degradação do sinal, o que se adequa bem a essas localizações remotas.

P3: Com quais controladores CNC FANUC o A06B-6130-H003 é compatível?

O biSV-40 foi projetado principalmente para uso com os controladores CNC FANUC das séries 0i-C e 0i-D, bem como a série 3x-i. A compatibilidade depende, em última análise, da configuração do software e da atribuição de eixos dentro do CNC específico. Para um cenário de substituição direta — onde a unidade original em sua máquina era um A06B-6130-H003 — a substituição será compatível com o mesmo controlador por definição. Se você estiver integrando este amplificador em uma máquina ou configuração de controlador diferente, verifique o mapeamento de eixos FSSB com a documentação do seu sistema.

P4: Quais são os sintomas de falha mais comuns que indicam que o A06B-6130-H003 falhou?

As apresentações de falha mais frequentes incluem: alarme servo do eixo no CNC sem movimento do motor, o LED do amplificador mostrando uma condição de alarme sem falha correspondente no motor ou cabo, perda de comunicação FSSB no eixo afetado e evidência visível de fusíveis queimados ou transistores superaquecidos na inspeção. O biSV-40 usa um display de alarme LED — ao contrário de alguns acionamentos com displays numéricos — portanto, a referência cruzada do padrão do LED com o histórico de alarmes do CNC é tipicamente necessária para distinguir falhas do acionamento de falhas do motor ou de feedback. Se o CNC relatar um alarme de hardware especificamente associado a este eixo, e os enrolamentos do motor testarem normalmente, o amplificador é geralmente a causa provável.

P5: Vale a pena manter uma unidade sobressalente A06B-6130-H003, ou é melhor adquiri-la quando necessário?

Para instalações que executam máquinas onde este amplificador está em um eixo crítico para a produção, manter pelo menos uma unidade sobressalente geralmente vale o investimento. A série 6130 é uma unidade de geração mais antiga e, embora o estoque esteja disponível, os prazos de entrega podem ser imprevisíveis — especialmente para unidades novas. O custo de um único dia de tempo de inatividade de produção enquanto se espera a chegada de uma substituição geralmente excede o custo da própria peça sobressalente muitas vezes. Se sua máquina opera em um segundo ou terceiro turno, ou se este eixo está no caminho crítico do seu fluxo de produção, recomendamos tratar uma unidade sobressalente como um ativo de manutenção em vez de uma compra reativa.
