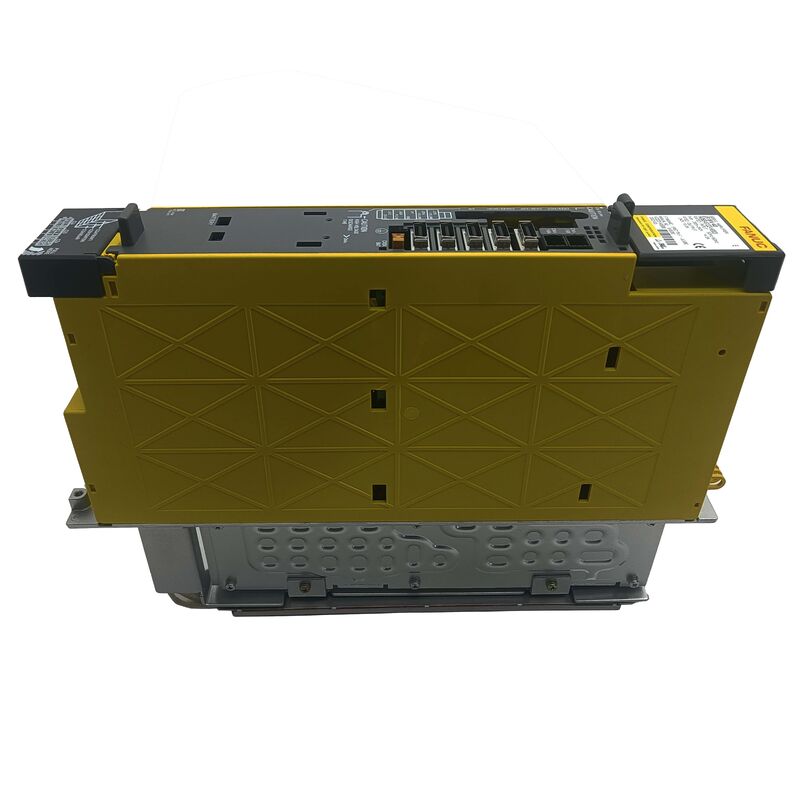

FANUC A06B-6132-H003 | Amplificador Servo Monoeixo Beta i biSV-40 — Interface I/O Link / PSU Integrado / 13.6A

Por que I/O Link em vez de FSSB

A maioria dos amplificadores servo FANUC — tanto da série Alpha quanto Beta — se comunicam com o CNC via FSSB (FANUC Serial Servo Bus). O A06B-6132-H003 é diferente. Ele se conecta ao CNC através da interface I/O Link, roteado pelo PMM (Power Motion Manager) ou por um mestre I/O Link compatível.

Essa distinção é importante na prática. O FSSB requer cabos de fibra óptica de alta velocidade roteados do amplificador de volta ao módulo servo do CNC. O I/O Link utiliza a mesma infraestrutura de fiação da rede de I/O da máquina — muito menos exigente em termos de roteamento de cabos e distância. É por isso que o biSV-40 foi projetado especificamente para eixos servo auxiliares e remotos: trocadores de paletes, acionamentos de magazines de ferramentas, atuadores de portas e mesas rotativas que estão fisicamente remotos do gabinete de acionamento principal. Colocar este amplificador perto do mecanismo que ele aciona elimina a necessidade de rotear cabos de barramento servo de alta velocidade pela máquina.

A arquitetura I/O Link também significa que o A06B-6132-H003 pode se interligar com PLCs e controladores de robôs compatíveis que suportam funcionalidade de mestre I/O Link — não apenas sistemas CNC FANUC.

Pontos Críticos de Instalação

Parâmetros devem ser carregados. Ao contrário de alguns drives, o biSV-40 requer que os parâmetros do servo sejam carregados do controlador CNC antes de operar. Uma unidade de substituição fornecida em branco não funcionará diretamente da caixa. Tenha o backup de parâmetros da máquina pronto antes de iniciar a troca.

Endereçamento de nó é obrigatório. Cada biSV-40 na rede I/O Link requer um endereço de nó exclusivo. Defina o endereço da unidade de substituição para corresponder ao que a configuração do CNC espera — endereçamento incorreto produz erros de comunicação entre o drive e o CNC.

Correspondência de motor é crítica. O H003 é classificado em 13.6A. Esta é uma variante de baixa saída — emparelhá-lo com um motor cuja corrente nominal exceda este limite causa falhas de sobrecorrente ou falha prematura do drive. Verifique a corrente nominal do motor antes de fazer o pedido.

H003 Dentro da Família 6132

Estes não são intercambiáveis. Sempre combine exatamente o número da peça original.

Especificações Chave

FAQ

P1: Por que este drive usa I/O Link em vez de FSSB como os outros eixos servo?

Por projeto. O biSV-40 foi construído para eixos auxiliares e remotos onde localizar o drive perto do mecanismo é mecanicamente conveniente. O I/O Link usa a infraestrutura de fiação de I/O existente da máquina, que tem requisitos de roteamento de cabos muito menos exigentes do que o FSSB. Isso o torna prático para trocadores de paletes, magazines de ferramentas e mesas rotativas posicionadas longe do gabinete de acionamento principal.

P2: Preciso fazer backup dos parâmetros antes de substituir um A06B-6132-H003 com defeito?

Sim. Os parâmetros do servo — valores de ajuste do eixo, configurações do tipo de motor, endereço do nó I/O Link — são armazenados no controlador CNC, não no amplificador. Um backup confirmado antes da troca evita qualquer risco de perda de dados e acelera a reativação. Execute a função de backup de parâmetros do controlador antes de iniciar a substituição.

P3: O que deve ser verificado antes de substituir o amplificador quando ele exibe um alarme I/O Link?

Verifique as conexões do cabo I/O Link tanto no amplificador quanto no mestre, e verifique se o motor não está em curto-circuito ou travado mecanicamente — ambos podem disparar os mesmos alarmes do drive que uma falha do amplificador. Leia o código de alarme do display do amplificador e consulte-o na referência de alarmes da FANUC antes de encomendar uma substituição. A falha pode estar no motor ou no cabo, não no drive.

P4: O A06B-6132-H003 pode se conectar a sistemas de automação não-FANUC?

Em princípio sim — o I/O Link é suportado por alguns PLCs e controladores de robôs não-FANUC. Na prática, a grande maioria das unidades biSV-40 são usadas em ambientes CNC FANUC. Verifique a compatibilidade do protocolo I/O Link com a documentação do sistema não-FANUC específico antes de se comprometer.

P5: O H003 era a variante em nossa máquina, mas está listado como descontinuado. Ele ainda está disponível?

A série Beta i 6132 permanece ativa no mercado de reposição porque um grande número de máquinas com eixos auxiliares biSV-40 ainda está em operação. Unidades novas em estoque e usadas inspecionadas circulam por canais especializados de peças FANUC. Confirme especificamente o H003 — H002 e H004 não são substitutos diretos.
