A06B-0032-B577 Fanuc AC Servomotor A06B0032B577 AO6B-OO32-B577

Fanuc A06B-0032-B577 | Série BETA AC Servo Motor B2/3000 — Eixo Cônico, Vedado a Óleo

Número da peça: A06B-0032-B577

Série: Motor Servo AC BETA

Modelo: B2 / 3000

Condição: Novo / Recondicionado / Troca Disponível

Visão Geral

O Fanuc A06B-0032-B577 é um motor servo AC compacto da série BETA — modelo B2/3000 — projetado especificamente para os requisitos de acionamento de eixo mais leves de máquinas-ferramenta CNC pequenas. Operando a 3.000 RPM em uma fonte de 176 V trifásica a 200 Hz e com potência nominal de 0,5 kW de saída contínua, este é um motor que sabe o seu lugar.

Ele nunca foi projetado para empurrar mesas pesadas ou resistir a forças de corte agressivas. Sua função era fornecer movimento de eixo preciso e repetível em tornos compactos, pequenas máquinas de perfuração e equipamentos CNC dedicados de propósito único, onde as cargas mecânicas são modestas, o espaço de instalação é apertado e o eixo precisa fazer seu trabalho de forma confiável, turno após turno.

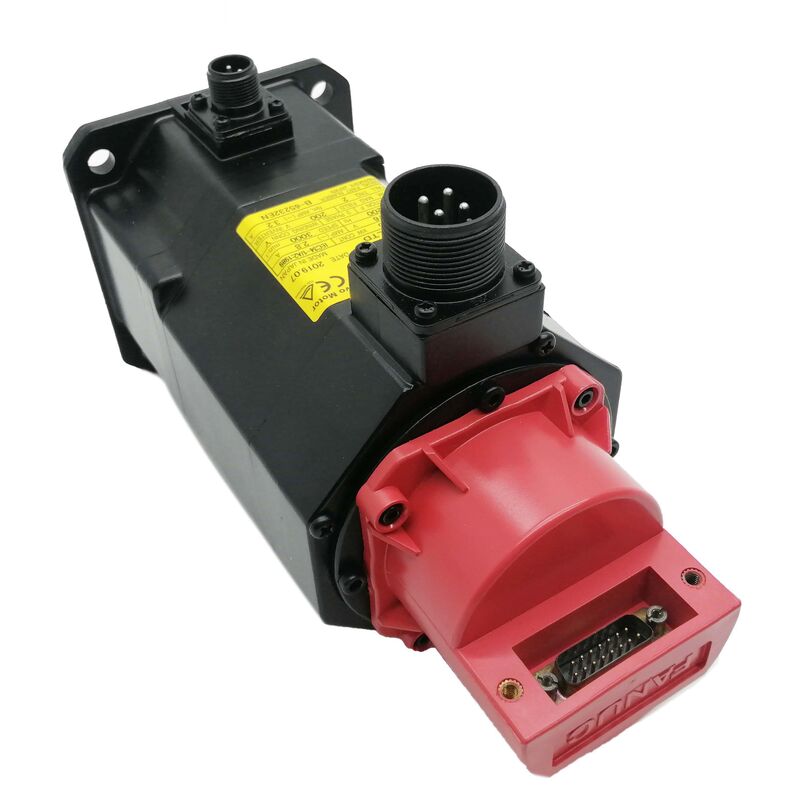

A tampa final vermelha é o marcador visual desta geração BETA, e dois recursos distinguem o A06B-0032-B577 de outras variantes B2/3000: um eixo de saída cônico e retentores de óleo padrão.

Ambos são específicos para configurações de trem de força e ambientes operacionais particulares, e ambos são importantes ao especificar ou adquirir uma substituição. Errar em qualquer um deles significa uma incompatibilidade mecânica que atrasa a instalação em vez de resolver a falha original.

Especificações Principais

Construído para Aplicações de Máquinas Pequenas

Há uma tendência na aquisição de motores industriais de tratar "pequeno" como um compromisso. Com o B2/3000, é uma posição de design. A Fanuc projetou a série BETA especificamente para aplicações de máquinas-ferramenta onde as cargas do eixo estão abaixo do que a família ALPHA foi dimensionada — e onde a instalação de um motor superdimensionado cria seus próprios problemas: inércia excessiva, requisitos de acoplamento maiores, mais corrente de acionamento do que o módulo amplificador precisa fornecer e um motor operando bem abaixo de sua capacidade térmica.

A saída de 0,5 kW a 3.000 RPM é adequada para acionamentos de fusos de esferas, mecanismos de posicionamento e eixos de alimentação de serviço leve encontrados em plataformas CNC compactas. A 200 Hz de frequência nominal, o amplificador servo gera as condições de acionamento que o motor precisa para atingir sua faixa de velocidade total de forma limpa.

Isso é tratado inteiramente dentro do sistema de acionamento — a conexão de fornecimento da máquina é tensão industrial padrão, e o valor de 200 Hz é um parâmetro operacional interno, não um requisito de fornecimento.

A designação B2 está na extremidade mais leve da hierarquia de torque BETA. Para a classe de máquina em que este motor foi instalado, isso está precisamente correto. Um motor bem dimensionado para sua carga opera mais frio, consome menos corrente e, tipicamente, dura mais que uma unidade superdimensionada fazendo o mesmo trabalho.

Eixo Cônico — O Que Significa na Prática

O eixo cônico é a característica mecânica definidora do A06B-0032-B577, e é o recurso mais provável de causar problemas em um pedido de substituição desinformado.

Ao contrário de um eixo reto — liso ou com chaveta — um eixo cônico usa um perfil cônico retificado de precisão para criar um ajuste de interferência autocentrante e de alta fricção com o componente de acoplamento. Polias, acoplamentos e elementos de acionamento projetados para este tipo de eixo se encaixam concentricamente sem depender apenas de chavetas ou anéis de fixação, e podem ser removidos e reinstalados de forma limpa quando o engate cônico é quebrado corretamente.

Em aplicações de eixo e posicionamento de precisão onde a concentricidade e o mínimo de batimento do eixo são críticos, o eixo cônico é uma escolha de engenharia deliberada em vez de uma conveniência de variante. Máquinas projetadas em torno deste tipo de eixo terão componentes — polias, cubos de acoplamento, adaptadores tipo pinça — usinados para corresponder ao ângulo cônico.

Instalar um motor de eixo reto nessa posição requer a substituição desses componentes, o que transforma uma troca de motor em um trabalho significativamente maior. Sempre verifique o tipo de eixo no motor instalado antes de solicitar uma substituição.

Retentores de Óleo — Proteção Ambiental

Os retentores de óleo padrão instalados no A06B-0032-B577 protegem as cavidades dos rolamentos e os componentes internos do motor contra contaminação do ar, névoa de refrigerante e partículas finas que são rotineiras em ambientes de usinagem CNC.

Em um motor tão compacto, a contaminação dos rolamentos é uma das principais causas de falha prematura — as cavidades dos rolamentos são pequenas, e mesmo a entrada modesta de abrasivos finos ou refrigerante quebra a lubrificação rapidamente.

Os retentores de óleo padrão cobrem as condições operacionais das pequenas máquinas-ferramenta para as quais este motor foi projetado. Eles não são classificados para exposição a jatos de refrigerante de alta pressão ou imersão contínua — aplicações com essas condições justificariam um nível de proteção de ingresso de classificação mais alta.

Para o ambiente de instalação típico de um torno CNC compacto ou máquina de perfuração, a especificação do retentor de óleo é apropriada e provou ser adequada ao longo do longo histórico de serviço do B2/3000 nessas aplicações.

A condição do retentor vale a pena verificar em qualquer unidade usada. Um retentor de eixo endurecido, rachado ou desgastado é um item de manutenção simples quando o motor está fora da máquina, e abordá-lo durante um recondicionamento evita o tipo de contaminação lenta dos rolamentos que encurta a vida útil do motor sem anunciar com qualquer sintoma imediato óbvio.

Compatibilidade de Acionamento e Controle

O A06B-0032-B577 é compatível com módulos amplificadores servo Fanuc da série BETA e se integra às plataformas de controle CNC Fanuc que foram emparelhadas com motores da série BETA durante o período de produção desta geração — incluindo as Séries 0, 0i e controles relacionados usados em máquinas-ferramenta menores onde o B2/3000 era uma escolha padrão de acionamento de eixo.

Os parâmetros do amplificador servo devem ser configurados com o código de tipo de motor correto para o B2/3000 antes que o eixo seja comissionado. A 0,5 kW e o modesto consumo de corrente do quadro B2, os requisitos do módulo amplificador são leves — mas o parâmetro de tipo de motor ainda precisa refletir o motor real instalado.

Deixar os parâmetros definidos para um motor diferente produz um comportamento do loop de velocidade que varia de uma resposta ligeiramente lenta a instabilidade total, dependendo de quão longe a configuração está da especificação do B2/3000.

Aquisição e Inspeção

O A06B-0032-B577 está disponível no mercado de motores servo recondicionados e excedentes. Ao inspecionar uma unidade usada, o eixo cônico merece atenção especial — verifique a superfície cônica em busca de marcas de atrito, arranhões ou qualquer evidência de que o componente de acoplamento foi removido incorretamente (tipicamente por martelamento em vez de usar um quebra-cone adequado).

O atrito no cone compromete o ajuste de interferência com a polia ou cubo de acoplamento de acoplamento e pode produzir batimento que se manifesta como vibração ou erro de posicionamento do eixo após a instalação.

Verifique os retentores de óleo em busca de endurecimento e rachaduras na borda — uma descoberta comum em motores que ficaram armazenados por longos períodos.

Meça a resistência do enrolamento trifásico para equilíbrio e verifique a resistência de isolamento à terra. Gire o eixo manualmente para sentir o arrasto ou aspereza dos rolamentos.

O conector do encoder e a saída do cabo devem estar limpos e sem danos. Um teste de bancada, incluindo uma corrida sem carga até a velocidade nominal, é o padrão de verificação correto para qualquer unidade que retorne a uma máquina de produção.

FAQ

P1: Por que este motor tem um eixo cônico em vez de um eixo reto?

O eixo cônico fornece um ajuste de interferência autocentrante e de alta fricção com polias e cubos de acoplamento que o grampo de eixo reto nem sempre pode igualar em termos de concentricidade e confiabilidade de fixação.

É usado em aplicações onde o batimento do eixo deve ser minimizado e onde o componente de acionamento precisa ser removível e reinstalável com engajamento previsível. Máquinas construídas em torno deste tipo de eixo têm componentes usinados para o cone correspondente — a instalação de um motor de eixo reto requer a substituição desses componentes, razão pela qual a verificação do tipo de eixo antes de solicitar uma substituição é essencial.

P2: Com quais controles e drives CNC o A06B-0032-B577 é compatível?

O motor BETA B2/3000 é projetado para uso com módulos amplificadores servo Fanuc da série BETA e é compatível com plataformas de controle CNC Fanuc, incluindo as Séries 0, 0i e gerações relacionadas usadas em pequenas máquinas-ferramenta CNC.

O parâmetro do tipo de motor servo drive deve ser definido corretamente para a especificação B2/3000 antes que o eixo seja operado. Como com qualquer motor da série BETA, confirme a compatibilidade do amplificador antes da instalação — particularmente se a máquina tiver tido alguma atualização de controle ou drive desde a construção original.

P3: O que "retentores de óleo padrão" significa em comparação com a proteção do motor com classificação IP?

Retentores de óleo padrão protegem as cavidades dos rolamentos contra contaminação do ar, névoa de refrigerante e entrada de partículas finas em condições normais de ambiente de usinagem. Eles não são o mesmo que uma carcaça de motor selada formalmente classificada como IP65 ou IP67, que fornece proteção documentada contra jatos de água direcionados ou imersão temporária.

Para as aplicações de pequenas máquinas-ferramenta para as quais este motor foi projetado, os retentores de óleo padrão são adequados. Se a localização do motor estiver sujeita a spray de refrigerante de alto volume direto, blindagem adicional ou uma variante de motor com classificação de ingresso mais alta deve ser considerada.

P4: 0,5 kW é suficiente para um acionamento de eixo CNC?

Para a classe de máquina para a qual este motor foi projetado — tornos CNC compactos, pequenas máquinas de perfuração e rosqueamento, e equipamentos CNC dedicados de propósito único com cargas mecânicas leves — 0,5 kW é especificado apropriadamente, não um compromisso.

Um motor corretamente dimensionado para a carga do eixo opera de forma mais eficiente e com melhor margem térmica do que um motor superdimensionado fazendo o mesmo trabalho. Se a aplicação envolver cargas de eixo mais pesadas, cursos mais longos ou requisitos de travessia mais rápidos, o próximo tamanho de quadro na série BETA ou ALPHA seria a especificação correta a ser avaliada.

P5: Como inspeciono um A06B-0032-B577 usado antes de reinstalá-lo?

Comece com a superfície do eixo cônico — verifique se há atrito, arranhões ou danos por impacto de remoção inadequada. Esses defeitos comprometem o ajuste de interferência com o componente de acoplamento e são difíceis de corrigir sem usinagem especializada. Verifique os retentores de óleo em busca de endurecimento ou rachaduras na borda.

Meça a resistência do enrolamento trifásico para equilíbrio entre todas as fases e verifique a resistência de isolamento à terra.

Gire o eixo manualmente para avaliar a condição dos rolamentos. Inspecione o conector do encoder em busca de corrosão nos pinos e a saída do cabo em busca de danos. Para qualquer motor com histórico de serviço incerto, uma corrida sem carga até 3.000 RPM com verificação do sinal do encoder é o padrão correto antes de devolvê-lo ao serviço.
