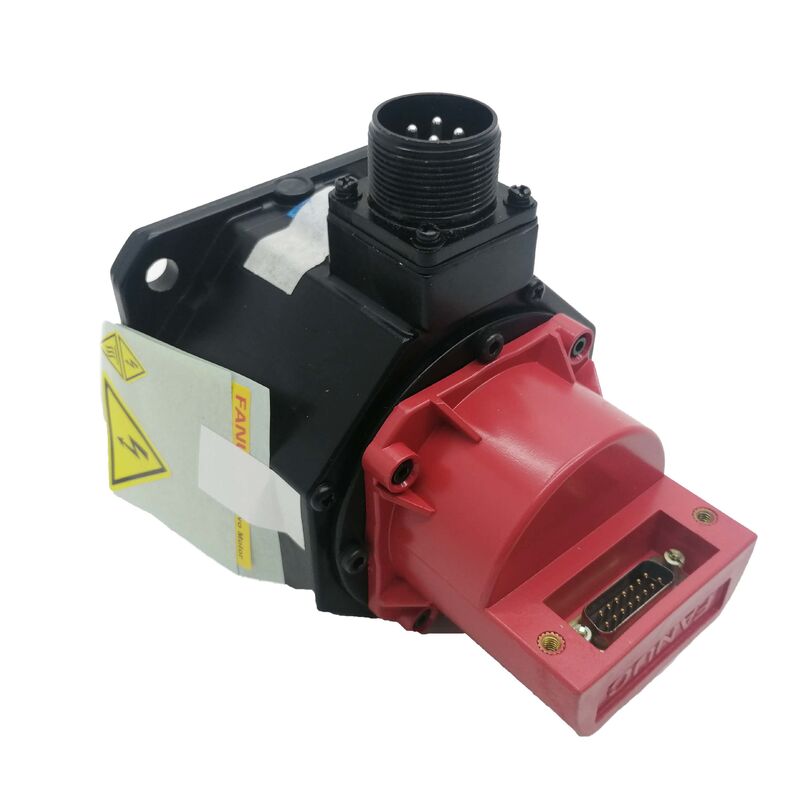

Fanuc A06B-0033-B077 | Servomotor CA Série B B3/3000 — Eixo Reto, Encoder I32B

Número da peça: A06B-0033-B077

Série: Servomotor CA Série B

Modelo: B3 / 3000

Condição: Recondicionado / Troca / Excedente

Visão Geral

O Fanuc A06B-0033-B077 é um servomotor CA compacto da série B — modelo B3/3000 — representando uma das unidades mais capazes da geração anterior de servomotores da Fanuc, antes que as famílias ALPHA e BiS assumissem o controle.

Com potência contínua nominal de 0,5 kW, 5,3 A e 191 V, ele opera a um máximo de 3.000 RPM e oferece desempenho confiável de eixo em malha fechada através de seu encoder incremental I32B integrado.

O eixo reto e o perfil limpo do motor facilitaram a integração nos trens de acionamento de máquinas-ferramenta CNC de sua época, e muitas dessas máquinas ainda estão em funcionamento hoje.

O B3/3000 fica um degrau acima do B2/3000 na hierarquia de torque da série B.

Esse passo incremental no tamanho do quadro do motor traz um aumento modesto, mas significativo, na saída de torque em relação ao B2 — o suficiente para fazer a diferença em eixos que exigiam mais do motor mais leve do que o ideal. Com 0,5 kW, ambos estão firmemente na categoria de servo compacto, mas a estrutura ligeiramente maior do B3 significa um desempenho térmico mais consistente sob ciclos de trabalho sustentados, onde o B2 aqueceria mais.

Este é um motor que conquistou sua reputação através de anos de serviço em chão de fábrica, não através de números impressionantes.

Não é uma unidade de alta potência por qualquer medida moderna — mas nas máquinas para as quais foi projetado, ele lidou com seu eixo designado de forma confiável, acumulou longos intervalos de serviço e provou ser fácil de manter. Esse histórico é o motivo pelo qual ainda existe um mercado ativo para unidades A06B-0033-B077 reparáveis.

Especificações Principais

A Série B na História dos Motores Fanuc

Os servomotores CA da série B pertencem a um capítulo anterior do desenvolvimento de servos da Fanuc — uma geração que antecede os motores de tampa vermelha ALPHA e as séries posteriores de encoders absolutos BiS.

Esses motores foram projetados e construídos quando a indústria de máquinas-ferramenta CNC estava em transição de acionamentos de servo CC para tecnologia de servo CA, e eles forneceram uma plataforma confiável durante essa mudança.

As máquinas em que foram instalados são mais antigas agora, mas um número significativo permanece como ativos produtivos em oficinas, instalações de manutenção e linhas de produção onde a economia de manter uma máquina comprovada em funcionamento supera o custo de substituição.

Para o B3/3000 especificamente, a classificação de velocidade de 3.000 RPM o colocou no meio da faixa da série B — não as unidades compactas de alta velocidade na extremidade mais leve, nem os motores de torque mais lentos e pesados mais adiante na família.

Era um servo de propósito geral capaz para os eixos aos quais foi designado, e suas classificações elétricas de 191 V / 5,3 A estão bem dentro do que os amplificadores de servo da Fanuc dessa geração foram projetados para lidar continuamente.

Encoder I32B e Controle em Malha Fechada

O I32B é um encoder incremental montado na parte traseira do motor, fornecendo os sinais de feedback de posição e velocidade que o acionamento servo necessita para um controle preciso do eixo.

Encoders incrementais geram dados de posição em relação a um pulso de marcador de referência, o que significa que a máquina estabelece a posição absoluta do eixo através de uma sequência de homing a cada inicialização. Esta é uma prática padrão para as plataformas CNC com as quais este motor foi emparelhado — o controle gerencia o homing como parte de sua sequência operacional normal.

A saída de pulso do I32B alimenta diretamente a entrada de feedback do amplificador servo, fechando os loops de controle de velocidade e posição.

Sua resolução é apropriada para os requisitos de precisão de posicionamento das aplicações de máquinas-ferramenta para as quais o B3/3000 foi projetado. Criticamente, qualquer motor de substituição obtido para esta aplicação deve ter a mesma especificação de encoder I32B — instalar um motor com um tipo de encoder ou resolução diferente sem as correspondentes alterações nos parâmetros do acionamento servo produzirá erros de escala de posição e pode acionar alarmes de falha do encoder durante a operação do eixo.

Em unidades usadas, o encoder é frequentemente o componente que mais vale a pena examinar. Contaminação por entrada de refrigerante, corrosão do conector e fadiga por vibração acumulada são os modos de falha de encoder mais comuns em motores da série B com longos históricos de serviço.

Um motor com um encoder defeituoso geralmente se apresentará como um erro de posição do eixo ou uma condição de descontrole no acionamento — nem sempre imediatamente óbvio como uma falha do encoder até que diagnósticos adequados sejam aplicados.

Eixo Reto e Integração Mecânica

O eixo reto liso no A06B-0033-B077 é projetado para uso com acoplamentos de servo de precisão — tipos de fole, garra ou disco — que transmitem torque através da força de aperto no diâmetro do eixo. Este é o arranjo padrão para eixos de fusos de esferas acoplados por servo na classe de máquinas em que o B3/3000 foi instalado.

Sem chaveta, a instalação do eixo depende do torque de aperto correto do acoplamento, e isso deve ser verificado durante a reinstalação em vez de ser assumido.

As dimensões físicas compactas do motor seguem os padrões da série B para a classe de quadro B3.

Padrões de parafusos de montagem, dimensões do eixo e posições dos conectores são consistentes dentro da série, o que simplifica a obtenção de substituições — uma unidade idêntica corretamente especificada deve caber na montagem existente da máquina sem modificação.

Disponibilidade e Obtenção Prática

O A06B-0033-B077 não está mais em produção ativa. A disponibilidade depende do mercado de motores recondicionados, canais de estoque novo-excedente e programas de troca executados por empresas especializadas em reparo de servo.

Para instalações que dependem deste motor, a escolha geralmente é entre uma unidade original recondicionada e uma atualização completa do acionamento do eixo — e para muitas máquinas mais antigas, a análise custo-benefício favorece a manutenção da especificação original, desde que motores reparáveis possam ser obtidos.

Ao avaliar um A06B-0033-B077 recondicionado, insista em resultados de teste documentados em vez de apenas uma inspeção visual.

Um motor que passa em uma verificação visual ainda pode ter isolamento de enrolamento comprometido, condição marginal dos rolamentos ou saída de encoder degradada que só aparece sob carga.

Unidades recondicionadas de instalações de reparo de servo respeitáveis terão sido testadas nesses parâmetros antes da venda — e em um motor dessa idade, essa verificação é importante.

FAQ

P1: Qual acionamento servo Fanuc e controle CNC é compatível com o A06B-0033-B077?

O B3/3000 é projetado para uso com amplificadores de servo compatíveis com a série B da Fanuc da mesma geração do motor. Ele se integra a plataformas de controle CNC Fanuc mais antigas que estavam em uso durante o período de produção deste motor.

Ao usar o motor em um cenário de retrofit ou reparo, confirme que o amplificador servo suporta a interface do encoder I32B e que o parâmetro do tipo de motor corresponde à especificação B3/3000. Misturar gerações de motores sem verificar a compatibilidade do acionamento é uma fonte comum de problemas de comissionamento.

P2: O A06B-0033-B077 ainda está disponível novo da Fanuc?

Não. Este motor não está mais em produção ativa. As opções de obtenção são originais recondicionados, unidades de estoque novo-excedente verificadas e programas de troca de empresas especializadas em reparo de servomotores.

Para máquinas que dependem deste motor, estabelecer um relacionamento com um fornecedor de recondicionamento confiável — ou manter uma peça de reposição verificada em estoque — é a contingência mais prática contra tempo de inatividade não planejado.

P3: Qual é a diferença entre o B3/3000 e o B2/3000 na mesma série?

Ambos os motores operam a 3.000 RPM e compartilham a mesma configuração de encoder I32B e eixo reto. O B3 ocupa um quadro ligeiramente maior que o B2, o que proporciona um aumento modesto na saída de torque contínuo e melhor margem térmica sob carga sustentada.

As classificações elétricas diferem de acordo. Eles não são diretamente intercambiáveis — dimensões de montagem, tamanho do eixo e parâmetros do acionamento servo precisam corresponder à especificação do motor instalado.

P4: Como identificar uma falha do encoder I32B neste motor?

A falha do encoder no B3/3000 geralmente se apresenta como um erro de posição do eixo, comportamento errático de velocidade ou um alarme de falha do encoder no acionamento servo. Causas comuns incluem contaminação por refrigerante dentro da carcaça do encoder, corrosão dos pinos do conector e degradação do sinal devido à vibração acumulada.

Confirmar especificamente a falha do encoder requer verificar a saída do sinal do encoder com um osciloscópio ou unidade de teste servo — um sinal de quadratura limpo com a contagem de pulsos correta descarta o encoder como fonte da falha.

P5: O que devo inspecionar em um A06B-0033-B077 usado antes da instalação?

Verifique a resistência do enrolamento trifásico para equilíbrio entre todas as fases e meça a resistência de isolamento dos enrolamentos para a terra — ambos indicam a condição do enrolamento. Gire o eixo manualmente para sentir a aspereza ou arrasto dos rolamentos.

Inspecione o conector do encoder quanto à corrosão e a saída do cabo quanto a danos ou atrito. Verifique se o eixo está reto, sem empenamento visível ou danos na área de contato do acoplamento. Para qualquer unidade com histórico de serviço desconhecido, um teste completo em bancada, incluindo uma partida sem carga e verificação do sinal do encoder, é o padrão mínimo antes de colocá-lo de volta em serviço de produção.
