A06B-0085-B101 Fanuc AC Servomotor A06B0085B101 AO6B-OO85-BIOI

Fanuc A06B-0085-B101 | Série Beta iS Motor Servo AC BiS 22/2000 — Eixo Reto, Sem Freio

Número da Peça: A06B-0085-B101

Série: Motor Servo AC Beta iS (BiS)

Modelo: BiS 22 / 2000

Condição: Novo / Recondicionado / Troca Disponível

Visão Geral

O Fanuc A06B-0085-B101 é um motor servo AC da série Beta iS da Fanuc — o modelo BiS 22/2000, construído para atender às demandas de torque de médio alcance dos eixos de máquinas-ferramenta CNC sem o volume ou custo de um motor de quadro maior.

A geração BiS (Beta intelligent Servo) representou o esforço da Fanuc para trazer integração de drive digital e tecnologia de feedback aprimorada para uma classe mais ampla de máquinas, incluindo centros de usinagem menores, tornos e equipamentos de produção dedicados onde a eficiência de custo e a compatibilidade do drive importam tanto quanto o desempenho bruto.

O 22 na designação do modelo indica a classe de torque do motor — 22 Nm — enquanto o 2000 marca seu teto de velocidade máxima.

Juntos, estes definem um motor otimizado para trabalho de eixo sustentado, de baixa a moderada velocidade: o tipo de controle de avanço contínuo e posicionamento de eixo em que a maioria das operações de corte CNC depende. Este é um motor que justifica seu custo na oficina através da consistência, em vez de especificações de destaque.

O A06B-0085-B101 apresenta um eixo reto sem freio integrado, um perfil de montagem limpo adequado para uma variedade de configurações de eixo de máquina e compatibilidade com os sistemas de drive servo digital Fanuc que sustentam uma parte significativa da base instalada global atual de CNC.

Especificações Chave

A Série Beta iS — Projetada para a Máquina, Não Apenas para a Folha de Especificações

A família BiS fica abaixo da série Alpha iS na hierarquia de motores servo da Fanuc, mas esse posicionamento é sobre o escopo de aplicação, não sobre compromisso de engenharia.

Os motores Beta iS foram desenvolvidos especificamente para máquinas-ferramenta onde as demandas do eixo são bem definidas, consistentes e não requerem a faixa de velocidade estendida ou a capacidade de torque de pico da série Alpha. Para essas aplicações — que representam uma grande proporção do trabalho prático de produção de máquinas-ferramenta CNC — a série BiS entrega tudo o que é necessário sem o custo adicional de uma classe de motor maior.

O BiS 22/2000 em particular ocupa um ponto ideal útil. Com classe de torque de 22 Nm e 2.000 RPM, ele atende aos drives dos eixos X, Y e Z em centros de usinagem verticais compactos a médios, tornos e máquinas de furação com desempenho consistente.

Sua saída de 2,5 kW e torque de stall de 20 Nm são bem adequados aos arranjos de esferas e drives lineares típicos nesta classe de máquina, fornecendo força suficiente para manter as taxas de avanço programadas sob cargas de corte realistas sem que o amplificador de drive oscile ou limite.

Eixo Reto, Sem Freio — e Por Que Essa é Frequentemente a Escolha Certa

O A06B-0085-B101 é uma variante sem freio e com eixo reto. Para aplicações de eixo horizontal — X, Y e a maioria das configurações Z onde o eixo não suporta uma carga de gravidade não suportada — isso é totalmente apropriado.

O drive servo mantém a retenção de posição ativa quando o eixo está parado, e a ausência de um circuito de freio simplifica a instalação, reduz a complexidade da fiação e elimina uma categoria de consideração de manutenção.

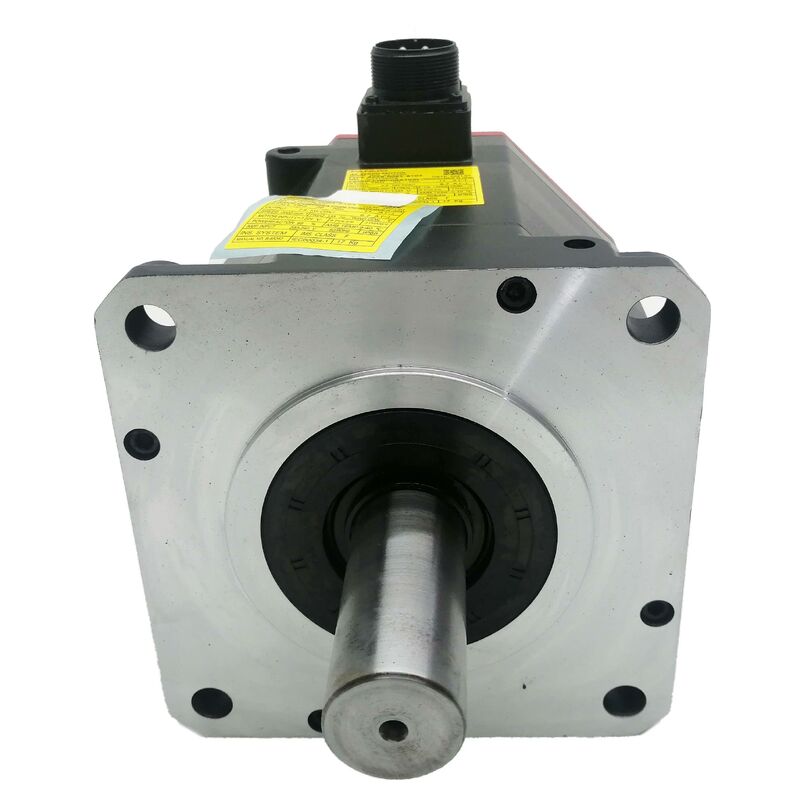

O eixo reto sem chaveta funciona de forma limpa com os acoplamentos de fole de precisão, mandíbula e disco que são padrão nas conexões de eixo de esferas CNC.

A transmissão de torque depende da força de aperto do acoplamento no diâmetro do eixo, o que é adequado para os perfis de carga que este motor lida em suas aplicações pretendidas. Se a instalação envolver uma polia, acionamento por correia ou qualquer arranjo de acoplamento sujeito a cargas de choque frequentes ou reversões contínuas de alto torque, uma variante de eixo com chaveta deve ser avaliada em vez disso.

Compatibilidade de Drive e Controle

O motor da série BiS foi projetado para funcionar com os módulos amplificadores servo da série Beta da Fanuc e se integra às plataformas de controle CNC Fanuc, incluindo as famílias Series 0i-Mate, 0i, 16i, 18i e 21i. Essa ampla compatibilidade reflete o mercado de máquinas-ferramenta ao qual a série BiS foi direcionada — a combinação amplificador Beta / motor BiS era um par padrão em muitas construções de máquinas OEM, e suas características de integração são bem documentadas.

Os parâmetros do drive servo devem ser configurados com o código de tipo de motor correto para a especificação do BiS 22/2000.

Isso é particularmente importante durante trabalhos de substituição — um drive deixado com configurações de parâmetros de um modelo de motor diferente irá falhar por incompatibilidade de tipo de motor ou produzir um comportamento de loop de velocidade que degrada o desempenho do eixo até ser corrigido. Confirmar o alinhamento dos parâmetros antes do primeiro movimento do eixo é uma etapa padrão de comissionamento que é pulada sob pressão de tempo com mais frequência do que deveria.

Onde o BiS 22/2000 é Tipicamente Encontrado

O BiS 22/2000 apareceu em uma ampla seção transversal de máquinas-ferramenta CNC construídas em torno de sistemas de drive da série Fanuc Beta. Aplicações comuns incluem centros de usinagem verticais compactos, tornos CNC com capacidade de ferramenta acionada, máquinas de furação e rosqueamento, e centros de torneamento multieixos de classe pequena a média.

Também foi usado em alguns eixos de posicionadores robóticos e aplicações de eixos CNC auxiliares onde sua classe de torque e teto de 2.000 RPM eram uma boa combinação para o arranjo de drive mecânico.

Como a Fanuc projetou a série BiS para produção de máquinas-ferramenta de alto volume, o motor e seus componentes de drive correspondentes estão amplamente disponíveis no mercado de recondicionados e excedentes. Esta é uma vantagem prática para instalações que gerenciam máquinas envelhecidas — as opções de substituição são mais acessíveis do que para algumas das gerações de motores mais antigas ou mais especializadas.

Notas de Aquisição e Inspeção

Ao avaliar um A06B-0085-B101 usado ou recondicionado, comece pelo encoder e eixo. Inspecione o conector do encoder quanto à corrosão dos pinos e verifique se a saída do cabo não está danificada e se o alívio de tensão está intacto — danos no cabo do encoder são uma causa comum de falhas de feedback de posição em motores com histórico de serviço estendido.

Verifique o eixo reto quanto a empenamento e qualquer evidência de desgaste do acoplamento ou impacto na ponta do eixo. Meça a resistência do enrolamento trifásico para equilíbrio entre todas as fases e verifique a resistência de isolamento à terra. Gire o eixo manualmente para avaliar a condição dos rolamentos.

Unidades de fornecedores de recondicionamento respeitáveis terão sido testadas sob carga antes da venda — peça documentação em vez de aceitar um sinal de aprovação de inspeção visual em um motor dessa idade.

FAQ

Q1: Qual amplificador servo e controle CNC é compatível com o A06B-0085-B101?

O BiS 22/2000 é projetado para uso com módulos amplificadores servo da série Fanuc Beta.

Ele se integra às plataformas de controle CNC Fanuc, incluindo as famílias 0i-Mate, 0i, 16i, 18i e 21i. O amplificador deve ser configurado com o parâmetro de tipo de motor correspondente à especificação do BiS 22/2000. Usar um parâmetro de tipo de motor incorretamente definido é um dos erros de comissionamento mais comuns durante a substituição do motor e produzirá instabilidade do eixo ou falhas do drive até ser corrigido.

Q2: A série Beta iS é comparável em desempenho aos motores Alpha iS na mesma classe de torque?

Ambas as séries compartilham a tecnologia central de motores servo da Fanuc, mas visam diferentes requisitos de aplicação. A série Alpha iS oferece faixas de velocidade estendidas, maiores relações de torque de pico e maior flexibilidade do sistema de drive.

A série Beta iS é otimizada para desempenho consistente dentro de um envelope operacional definido que se adapta à maioria das aplicações padrão de eixos de máquinas-ferramenta CNC — entregando o que essas máquinas realmente precisam sem o custo associado a uma série de motores de especificações mais altas. Para a maioria dos drives de eixos CNC de médio alcance, o BiS 22/2000 é totalmente adequado.

Q3: Este motor não tem freio — pode ser instalado em um eixo vertical?

Com cautela. Um eixo vertical com carga de gravidade significativa — uma cabeça de spindle de fresagem, um braço de trocador de ferramentas pesado ou uma mesa de trabalho — requer capacidade de retenção mecânica quando o servo está desenergizado.

Sem um freio, a retenção de posição em um eixo carregado pela gravidade depende inteiramente da retenção de torque ativa do drive servo, que é perdida durante E-stop, alarme servo ou falha de energia. Para essas aplicações, uma variante com freio é a especificação correta. O A06B-0085-B101 é mais adequado para eixos horizontais ou drives verticais levemente carregados onde o eixo não cairá sob a gravidade.

Q4: O que a classificação de 22 Nm significa em termos práticos de eixo?

O valor de 22 Nm representa a saída de torque contínuo do motor — a força que ele pode sustentar indefinidamente na corrente nominal sem sobrecarga térmica.

Em um eixo de esferas CNC, esse torque traduzido através do mecanismo de acionamento determina a força máxima de corte sustentada que o eixo pode resistir enquanto mantém a precisão da taxa de avanço.

Um motor corretamente dimensionado para a carga do eixo funcionará confortavelmente abaixo de seu limite de torque contínuo durante o corte normal, com margem disponível para aceleração e passadas pesadas ocasionais.

Q5: Como verifico se um A06B-0085-B101 recondicionado está apto para produção antes da instalação?

Solicite resultados de teste documentados do fornecedor: os requisitos mínimos são resistência equilibrada do enrolamento trifásico, resistência de isolamento à terra bem acima de 1 MΩ, saída de sinal do encoder confirmada e uma partida sem carga até a velocidade nominal confirmando operação suave dos rolamentos sem anomalias térmicas.

Inspecione o eixo quanto à retilinidade e o conector do encoder quanto à condição dos pinos. Qualquer fornecedor de motores da série BiS recondicionados que não possa fornecer documentação de teste para uma unidade que retornará a uma máquina de produção não é uma fonte adequada.
