Servo Motor Industrial
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A06B-0121-B077 |
Número da Peça: A06B-0121-B077
Modelo: AC3 / 2000
Codificador: Codificador de Pulsos I64
Eixo: Eixo Cônico
Status: Descontinuado pelo Fabricante — Estoque Recondicionado e Excedente Disponível
Condição: Recondicionado / Troca / Excedente

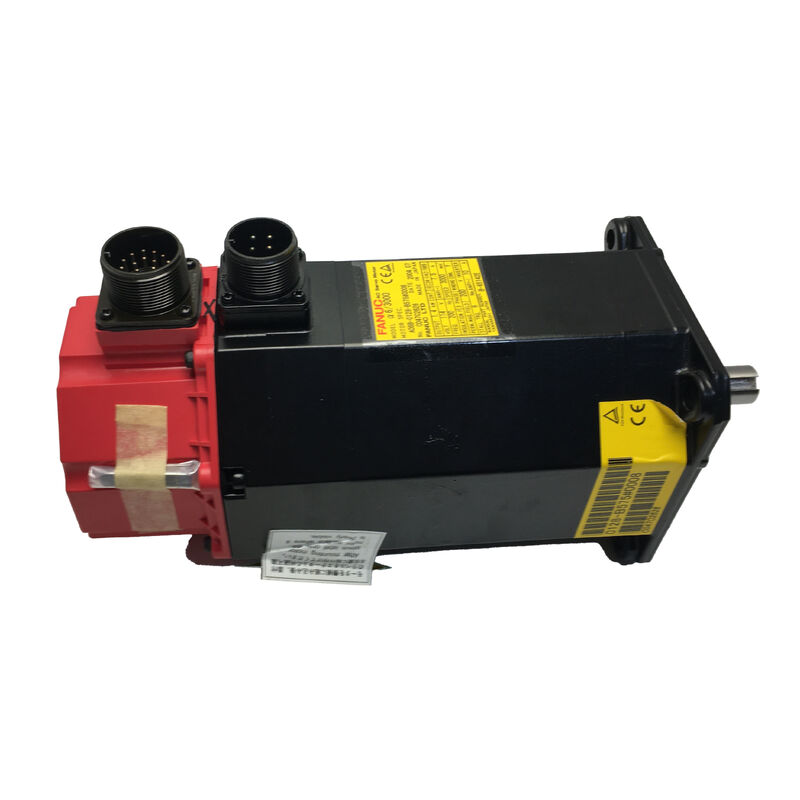

O Fanuc A06B-0121-B077 é um servomotor CA da geração anterior de servomotores CA da Fanuc — modelo AC3/2000 — operando a 2.000 RPM com um codificador de pulsos I64 para feedback em malha fechada e um eixo cônico de saída para acoplamento mecânico de precisão.
Este motor antecede as famílias ALPHA e BETA que o sucederam e pertence ao período em que a Fanuc estava estabelecendo a arquitetura de servomotores CA que definiria os acionamentos de máquinas-ferramenta CNC por décadas.
A Fanuc descontinuou este modelo, mas isso não aposenta as máquinas em que ele foi construído.
Equipamentos CNC construídos em torno do AC3/2000 permanecem produtivos em oficinas e instalações onde a economia de manter uma máquina comprovada supera o custo e a interrupção de uma reconfiguração completa. Para essas operações, uma fonte confiável de unidades A06B-0121-B077 em bom estado não é uma conveniência — é uma necessidade de manutenção.
O eixo cônico e o codificador de pulsos I64 são os dois recursos que o tornam um item específico, em vez de intercambiável.
Ambos definem a interface mecânica e elétrica que o motor faz com a máquina, e ambos devem corresponder exatamente ao procurar um substituto. Compreender o que cada um faz e por que é importante é o ponto de partida prático para qualquer pessoa que trabalhe com este motor em campo.
| Parâmetro | Valor |
|---|---|
| Modelo | AC3 / 2000 |
| Velocidade Máxima | 2.000 RPM |
| Tipo de Eixo | Eixo Cônico |
| Codificador | Codificador de Pulsos I64 |
| Aplicação | Acionamento de Eixo CNC |
| Status do Fabricante | Descontinuado |
A designação AC3 colocou este motor em uma classe de torque específica na faixa inicial de servomotores CA da Fanuc — um degrau acima do AC2 e abaixo das famílias mais pesadas AC6 e AC12 que lidavam com os acionamentos de eixo mais exigentes da época.
Com uma velocidade máxima de 2.000 RPM, o AC3/2000 foi aplicado a eixos onde velocidade moderada e saída de torque controlada eram as prioridades — o tipo de desempenho de avanço constante e posicionamento repetível que o trabalho de produção CNC exige.
Esses motores foram acoplados a sistemas de acionamento de servomotor CA Fanuc da mesma geração e integrados às plataformas de controle CNC Fanuc que estavam em uso durante seu período de produção. Pelos padrões do que veio depois, a eletrônica é mais antiga — mas a construção fundamental do motor é durável, e unidades que foram devidamente mantidas e armazenadas continuam a ter um desempenho confiável em suas aplicações originais.
O AC3/2000 foi instalado em uma variedade de máquinas-ferramenta CNC pequenas e médias em várias marcas OEM que padronizaram sistemas de servomotor Fanuc durante este período.
A base instalada é ampla o suficiente para que os modos de falha, requisitos de serviço e características de desempenho do motor sejam bem compreendidos na comunidade especializada em reparo de servomotores.
O eixo cônico no A06B-0121-B077 é um perfil cônico usinado que cria um ajuste de interferência autocentrante com o componente de acionamento acoplado — tipicamente uma polia, cubo de acoplamento ou elemento de acionamento direto com furo para o cone correspondente.
Este projeto produz uma conexão mecânica concêntrica e sem folga, sem depender apenas de chavetas ou aperto do eixo, e permite que o componente acionado seja removido e reinstalado com engajamento repetível a cada vez — desde que o procedimento de remoção correto seja seguido.
Em uma máquina projetada em torno de um motor de eixo cônico, os componentes acionados — polias, cubos, o que quer que o motor conecte — são usinados para corresponder a essa geometria cônica específica. Substituir por um motor de eixo reto requer a troca desses componentes também, transformando o que deveria ser uma troca de motor em um trabalho mecânico significativamente maior.
É por isso que verificar o tipo de eixo antes de encomendar um substituto não é opcional: chegar ao local com a configuração de eixo errada atrasa o reparo e adiciona custos que poderiam ter sido evitados.
Ao inspecionar ou remover o componente de acionamento de um eixo cônico, o cone deve ser quebrado corretamente — usando um extrator adequado ou método de quebra de cone — em vez de forçar o componente com ferramentas de impacto.
A remoção inadequada risca a superfície cônica, o que degrada o ajuste de interferência na reinstalação e pode produzir excentricidade que causa vibração ou erro de posicionamento durante a operação.
O I64 é um codificador de pulsos — terminologia da Fanuc para o encoder incremental integrado na parte traseira do alojamento do motor — que fornece sinais de feedback de posição e velocidade para o acionamento do servomotor CA.
Ele gera pulsos de posição referenciados a um canal marcador, com a sequência de homing da máquina estabelecendo a referência absoluta do eixo a cada inicialização. Esta é a arquitetura de feedback padrão para as plataformas CNC com as quais este motor foi acoplado.
O "64" na designação I64 refere-se à característica de contagem de pulsos do encoder, que determina a resolução do feedback de posição disponível para o acionamento do servomotor.
Essa resolução deve ser correspondida entre o motor e o sistema de acionamento — instalar um motor com uma especificação de codificador de pulsos diferente sem atualizar os parâmetros do acionamento do servomotor produzirá erros de escala de posição e pode gerar alarmes de falha do encoder que impedem o eixo de operar.
A condição do codificador de pulsos é uma das primeiras coisas a serem avaliadas em qualquer motor AC3/2000 usado. Em unidades com longos históricos de serviço ou evidências de exposição a fluidos de corte, o alojamento do codificador de pulsos e seu conector são pontos comuns de falha.
Conectores danificados, pinos corroídos e contaminação dentro do alojamento do codificador de pulsos produzem sinais de feedback intermitentes ou degradados que se manifestam como erros de posição do eixo ou condições de descontrole no acionamento — muitas vezes diagnosticados incorretamente como falhas do acionamento antes que o codificador de pulsos seja identificado como a origem.
A Fanuc descontinuou o A06B-0121-B077 à medida que a linha de produtos evoluiu e gerações de motores mais novas o sucederam. O motor não é mais produzido, e estoque novo de fábrica não está disponível através de canais padrão.
Para instalações que operam máquinas que dependem dele, as opções são originais recondicionados obtidos de empresas especializadas em servomotores, unidades novas-de-fábrica verificadas onde disponíveis e programas de troca que devolvem uma unidade recondicionada idêntica em troca do núcleo defeituoso.
Um recondicionamento bem executado em um motor AC3/2000 abrange inspeção e teste dos enrolamentos, substituição de rolamentos, avaliação e, se necessário, substituição ou reparo do codificador de pulsos, inspeção do eixo cônico e um teste completo de funcionamento antes que a unidade seja devolvida ao estoque.
Este é o padrão que importa — um motor que passa apenas na inspeção visual não é o mesmo que um motor que foi testado sob carga e verificado em todos os seus parâmetros chave.
Para instalações de alta disponibilidade, manter um sobressalente A06B-0121-B077 verificado em estoque é uma mitigação de risco direta.
Em um motor descontinuado, o mercado flutua e a disponibilidade não é garantida. Descobrir que unidades em bom estado são escassas no momento em que sua máquina para é o pior momento para descobrir esse fato.
P1: O A06B-0121-B077 é descontinuado — unidades recondicionadas são confiáveis para uso em produção?
Sim, desde que venham de uma instalação de reparo de servomotores confiável que realize testes documentados em vez de apenas inspeção visual.
Um AC3/2000 devidamente recondicionado terá seus rolamentos substituídos, enrolamentos testados quanto ao equilíbrio de resistência e integridade de isolamento, o codificador de pulsos avaliado e um teste completo de funcionamento sem carga concluído antes da venda. A qualidade do recondicionamento varia significativamente entre os fornecedores — peça documentação de teste antes de se comprometer com uma unidade para um eixo crítico para a produção.
P2: O A06B-0121-B077 pode ser atualizado para um motor Fanuc ALPHA ou BETA mais novo?
Em princípio, uma atualização de geração é possível, mas não é uma troca simples. O eixo cônico, as dimensões de montagem, os pinos dos conectores e a interface de feedback diferem entre a geração AC3 e os motores das séries ALPHA ou BETA posteriores.
Uma atualização do acionamento do servomotor é tipicamente necessária juntamente com a troca do motor, e o controle CNC deve suportar o novo tipo de motor e encoder. Para máquinas onde uma atualização completa do acionamento já está planejada, isso pode fazer sentido — para uma substituição de motor simples, uma unidade AC3/2000 idêntica carrega muito menos risco e interrupção.
P3: O que acontece se o codificador de pulsos I64 for danificado — o motor ainda pode ser usado?
Não para operação de servomotor em malha fechada. O codificador de pulsos é a fonte de feedback de posição e velocidade que o acionamento do servomotor requer para fechar o loop de controle. Um codificador de pulsos defeituoso ou degradado produz erros de posição, desvio do eixo ou alarmes de falha do encoder que impedem a operação normal.
Em alguns casos, o codificador de pulsos pode ser substituído como um conjunto separado por uma instalação especializada em reparo de servomotores — se isso é viável depende da extensão do dano e da condição da interface de montagem do encoder do motor.
P4: Quão crítico é a remoção correta do eixo cônico ao fazer a manutenção deste motor?
Muito. O eixo cônico depende de um ajuste de interferência de precisão entre o cone do eixo do motor e o componente de acionamento acoplado. Se a polia ou o cubo de acoplamento for forçado com ferramentas de impacto em vez de removido com um extrator adequado para quebra de cone, a superfície cônica será riscada.
Um cone riscado produz um ajuste de interferência imperfeito na reinstalação, o que resulta em excentricidade do eixo — e a excentricidade no acionamento do eixo se manifesta como vibração, erro de posição e desgaste acelerado dos rolamentos. O procedimento de remoção correto não é opcional em um motor de eixo cônico.
P5: Quais são os modos de falha mais comuns no AC3/2000 nesta idade?
O desgaste dos rolamentos é a descoberta mais frequente em motores com longos históricos de serviço — os sintomas são aspereza do eixo, ruído audível durante a operação e, eventualmente, vibração que afeta a precisão do eixo.
A falha do codificador de pulsos devido à contaminação por fluidos de corte ou degradação do conector é o segundo problema mais comum, geralmente se manifestando como erros de feedback de posição ou alarmes de eixo. A degradação do isolamento dos enrolamentos devido a sobrecarga sustentada ou entrada de fluidos de corte é menos comum, mas mais séria — requer rebobinagem para restaurar o motor ao serviço. Todos os três são identificáveis através de testes adequados em bancada antes da reinstalação.
