A06B-0127-B077 Fanuc AC servomotor A06B0127B077 AO6B-OI27-BO77

Fanuc A06B-0127-B077 | Série ALPHA AC Servo Motor A6/2000 — 1.0kW, Eixo Cônico, Encoder I64

Número da Peça: A06B-0127-B077

Série: Motor Servo AC ALPHA

Modelo: A6 / 2000

Configuração: Eixo Cônico com Chaveta, Encoder Incremental I64, Sem Freio, IP65

Condição: Novo / Recondicionado / Troca / Excedente Disponível

Visão Geral

O Fanuc A06B-0127-B077 é um motor servo AC de 1.0 kW da série ALPHA da Fanuc — modelo A6/2000 — construído para os drives de eixo mais leves de máquinas-ferramenta CNC de pequeno a médio porte, onde dimensões compactas, posicionamento confiável e acoplamento de eixo de precisão são as prioridades.

Operando a 2.000 RPM a 140V trifásico, 133Hz, e consumindo 4.6A contínuos, ele entrega 6 Nm de torque de parada através de um eixo cônico com chaveta — uma combinação proposital para eixos onde a concentricidade e o engajamento positivo de torque importam mais do que a simplicidade de acoplamento.

O A6/2000 ocupa um nicho específico e prático na família ALPHA. Com uma constante de torque de 1.08 Nm por ampere e uma constante de força contra-eletromotriz de 38V por 1000 RPM, as características elétricas do motor são calibradas para os sistemas de amplificador servo com os quais foi projetado para trabalhar.

Com 7.5 kg, é genuinamente compacto e relativamente fácil de manusear durante a instalação e manutenção — uma consideração relevante em máquinas onde o motor do eixo está em uma posição confinada com acesso limitado.

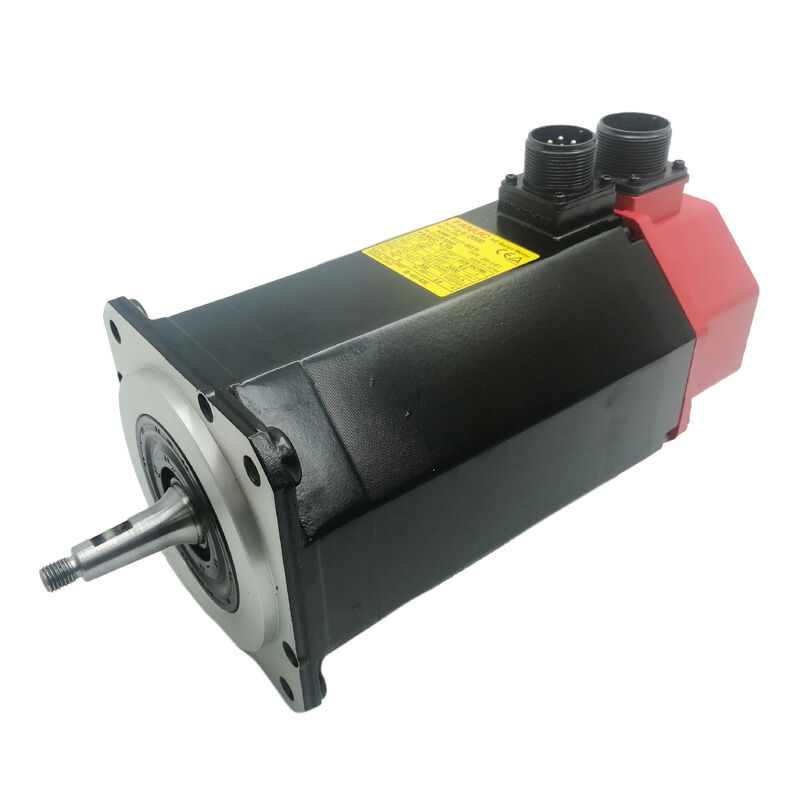

A tampa final vermelha marca este como um motor da geração ALPHA — uma série que definiu o padrão de desempenho do eixo servo para uma ampla classe de máquinas-ferramenta CNC durante sua vida útil de produção. O A06B-0127-B077 continua sendo negociado ativamente no mercado de recondicionados e excedentes, e continua a atender à base instalada de máquinas que foram construídas em torno dele.

Especificações Principais

A6/2000 — Onde se Encaixa e o Que Faz

A classe de torque A6 se situa na extremidade mais leve da família de gama média ALPHA — 6 Nm de torque de parada o tornam um motor para mecanismos que se movem com propósito, mas sem requisitos de força extrema.

O teto de 2.000 RPM é o parâmetro complementar que completa o quadro: nesta classificação de velocidade e classe de torque, o A6/2000 era bem adequado para eixos de posicionamento auxiliares em centros de usinagem compactos, máquinas de furação e rosqueamento dedicadas, pequenos centros de torneamento e equipamentos CNC de uso geral onde o eixo servo move um mecanismo moderadamente leve através de posições definidas em taxas de ciclo de produção.

Comparar o A6/2000 com a variante A6/3000 dentro da mesma classe de torque é instrutivo.

O A6/3000 de 3.000 RPM prioriza a velocidade de travessia; o A6/2000 de 2.000 RPM entrega seus 6 Nm de forma mais eficiente em velocidades mais baixas, com uma curva de torque mais adequada para eixos que passam mais tempo em velocidades baixas a médias do que em travessia máxima.

A frequência nominal de 133Hz — em comparação com 200Hz para a variante de 3.000 RPM — reflete este teto de velocidade mais baixo e a otimização de design eletromagnético diferente que ele permite.

A constante de torque de 1.08 Nm/A conta uma história prática para quem dimensiona drives ou diagnostica o consumo de corrente do eixo: a 4.6A de corrente nominal, o motor produz aproximadamente 5 Nm de torque contínuo, com o torque de parada de 6 Nm alcançável a 10A para curtos picos de aceleração. Essa relação define o envelope de potência dentro do qual o amplificador servo ALPHA opera neste eixo.

Eixo Cônico com Chaveta

O eixo cônico no A06B-0127-B077 é usinado em um perfil cônico de precisão com uma chaveta integrada. A conicidade cria o ajuste de interferência autocentrante que posiciona o componente acionado concentricamente no eixo do eixo — eliminando as pequenas excentricidades que podem se acumular em conexões apenas de aperto ao longo do tempo.

A chaveta adiciona engajamento rotacional positivo: a chaveta interliga fisicamente o eixo e o cubo de acoplamento, evitando deslizamento rotacional sob as inversões de direção e os ciclos de aceleração-desaceleração que a operação do eixo CNC gera continuamente.

Juntos, esses dois recursos abordam os dois principais modos de falha de transmissão de torque dos drives de eixo servo: perda de concentricidade e deslizamento de acoplamento.

Em máquinas projetadas em torno deste tipo de eixo, tanto o ângulo cônico quanto as dimensões da chaveta são embutidos no componente acionado — polias, cubos de acoplamento e flanges de entrada de caixa de engrenagens são usinados para corresponder.

Um motor de substituição deve ter a mesma geometria de conicidade e chaveta para que a instalação funcione sem modificação mecânica.

A subvariante #7200 deste motor adiciona rolamentos de alto desempenho (HP) à especificação padrão — relevante para aplicações com cargas de eixo radial ou axial mais altas do que o arranjo de rolamento padrão suporta. Onde a especificação da máquina chama por rolamentos HP, a variante de rolamento padrão não é uma substituição direta.

Codificador de Pulso I64

O I64 é um encoder incremental de 64.000 pulsos por revolução montado na parte traseira do alojamento do motor. Ele fornece os sinais de feedback de posição e velocidade que o amplificador servo ALPHA usa para fechar os loops de controle para posicionamento preciso do eixo e regulação da taxa de alimentação.

A 2.000 RPM de velocidade máxima, o encoder gera 2.13 milhões de pulsos por segundo — a largura de banda de feedback que o amplificador precisa para controle suave de velocidade e precisão de ponto final apertada em toda a faixa de velocidade de trabalho.

Operação incremental significa que a posição absoluta do eixo é estabelecida através de uma sequência de homing a cada inicialização da máquina.

O CNC aciona o eixo para sua posição de referência, o pulso marcador do encoder define o contador de posição, e o eixo opera a partir dessa referência durante o resto do turno. Para os tipos de máquinas e funções de eixo que o A6/2000 atende tipicamente, o homing é uma etapa de inicialização rotineira.

O corpo do encoder é montado atrás do rolamento traseiro do motor e é protegido pelo alojamento do motor IP65.

A saída do cabo do encoder e o conector são os pontos de exposição que requerem atenção em motores usados — corrosão dos pinos pela umidade ou névoa de refrigerante, e danos ao cabo no alívio de tensão da saída, são os achados de serviço mais comuns relacionados ao encoder em motores com longos históricos de serviço.

Vedação IP65

O A06B-0127-B077 possui vedação IP65 — totalmente à prova de poeira e protegido contra jatos de água de baixa pressão direcionados de qualquer direção. Esta classificação cobre a exposição operacional diária de um ambiente de máquina-ferramenta CNC pequena: névoa de refrigerante, respingos incidentais durante operações de corte e contato com fluidos residuais durante o carregamento e descarregamento da peça.

A distinção da vedação IP67 encontrada na variante A6/3000 (A06B-0128-B077) vale a pena notar para instalações próximas a zonas de refrigerante ativas. IP65 protege contra jatos, mas não contra imersão temporária. Para a maioria das posições de eixo auxiliares que o A6/2000 atende, IP65 é adequado. Para posições com maior exposição direta a fluidos, blindagem adicional ou especificação de uma variante de classificação superior é algo a considerar.

Compatibilidade de Drive e Controle

O A06B-0127-B077 é compatível com amplificadores servo da série ALPHA da Fanuc e se integra com as gerações de controle CNC Fanuc atuais durante o período de produção deste motor — Séries 0, 0i, 15, 16, 18 e 21. O amplificador servo deve ser parametrizado com o código do tipo de motor para o A6/2000 antes da operação do eixo.

Dado que muitas máquinas que usam este motor tiveram componentes de controle ou drive atualizados ao longo dos anos, confirmar que o amplificador instalado suporta a interface de encoder I64 e está corretamente parametrizado para esta especificação de motor é um passo necessário antes de instalar um substituto.

FAQ

Q1: Qual é a diferença prática entre o A6/2000 e o A6/3000 para seleção de eixo?

Ambos os motores compartilham o mesmo torque de parada de 6 Nm e um quadro físico semelhante. O A6/2000 opera até 2.000 RPM a 133Hz — otimizado para eixos de baixa velocidade onde a entrega eficiente de torque em taxas de travessia moderadas é a prioridade. O A6/3000 opera até 3.000 RPM a 200Hz para posicionamento mais rápido em eixos de alta velocidade.

As especificações elétricas diferem: 140V / 4.6A para o A6/2000 versus 114V / 7.5A para o A6/3000. O acoplamento do amplificador servo e os parâmetros do tipo de motor diferem de acordo — eles não são intercambiáveis sem reconfigurar o drive.

Q2: O que é o eixo cônico e por que um motor de eixo reto não pode ser usado como substituto direto?

O eixo cônico cria um ajuste de interferência de precisão autocentrante com o componente acionado, que é usinado para o ângulo cônico correspondente. Um motor de eixo reto não pode se encaixar em um cubo com furo cônico — as geometrias são incompatíveis.

Instalar um motor de eixo reto em uma posição de eixo cônico exigiria a substituição do cubo de acoplamento ou polia, adicionando custo e tempo além do próprio motor. Verifique o tipo de eixo no motor instalado antes de fazer o pedido para garantir que a substituição corresponda exatamente.

Q3: O que a subvariante #7200 com rolamentos HP fornece e quando é necessária?

A variante #7200 adiciona rolamentos de alto desempenho (HP) à especificação padrão A06B-0127-B077. Esses rolamentos são classificados para cargas radiais e axiais mais altas do que o arranjo de rolamento padrão. Eles são especificados onde a carga do eixo — da tensão da correia, massa do acoplamento em balanço ou força axial direta do mecanismo acionado — excede a classificação de carga dinâmica do rolamento padrão.

Para arranjos de acoplamento padrão dentro do envelope de torque nominal do motor, a variante de rolamento padrão é apropriada. Substituir a variante de rolamento HP em uma aplicação padrão não oferece benefício e substituir rolamentos padrão em uma aplicação HP encurta a vida útil dos rolamentos.

Q4: Qual servo drive é necessário para este motor?

O A06B-0127-B077 requer um módulo amplificador servo Fanuc ALPHA SVM ou SVU dimensionado para pelo menos 4.6A contínuos e 10A de corrente de saída de pico. Ele se integra com controles CNC Fanuc, incluindo as Séries 0, 0i, 15, 16, 18 e 21.

O parâmetro do tipo de motor no servo drive deve ser definido para o código correto para a especificação A6/2000. Em máquinas com modelos de motor mistos em eixos diferentes, confirme se o módulo amplificador específico atribuído a este eixo está configurado para o A6/2000, e não para o código de tipo de um motor maior ou menor no mesmo gabinete.

Q5: Quais são as verificações mais importantes ao avaliar um A06B-0127-B077 usado?

Inspecione cuidadosamente a superfície do eixo cônico em busca de marcas de atrito, ranhuras ou danos de impacto de remoção anterior inadequada — danos na superfície cônica degradam o ajuste de interferência e não podem ser corrigidos em campo. Inspecione a chaveta em busca de atrito nas faces de contato da chaveta.

Verifique o conector do encoder I64 em busca de corrosão dos pinos e a saída do cabo em busca de danos. Meça a resistência dos enrolamentos trifásicos para equilíbrio e verifique a resistência de isolamento à terra. Gire o eixo manualmente para avaliar a condição dos rolamentos — o motor de 7.5 kg é leve o suficiente para segurar enquanto faz isso, tornando a avaliação da sensação do rolamento direta.

Uma corrida sem carga até 2.000 RPM com monitoramento do sinal do encoder é a verificação final correta antes de retornar uma unidade usada a um eixo de produção.
