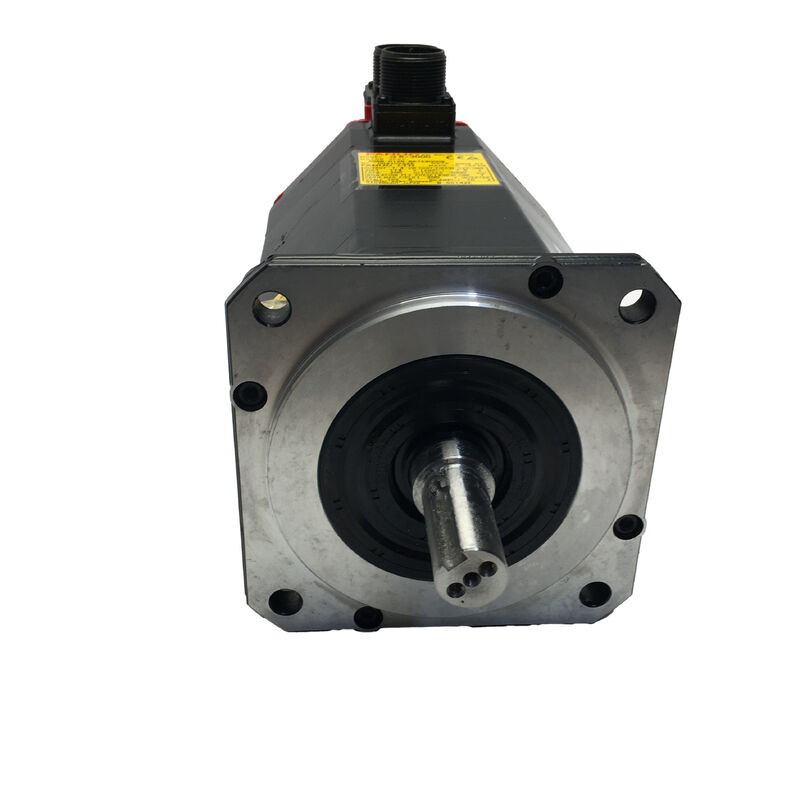

Fanuc A06B-0127-B177 | Servomotor CA Série Alpha α6/2000 — 1.0kW, 6Nm, Eixo Cônico, Freio 90V, Encoder A1000

Número da Peça: A06B-0127-B177

Série: Servomotor CA Alpha (α)

Modelo: α6 / 2000

Configuração: Eixo Cônico com Chaveta, Freio de Mola 90V CC, Encoder Absoluto A1000, IP65

Potência Nominal: 1.0 kW

Torque de Bloqueio: 6 Nm

Velocidade Nominal: 2.000 RPM

Tensão do Motor: 140 VCA

Corrente Nominal: 4.6 A

Frequência Nominal: 133 Hz

Fase: 3 Fases

Condição: Novo / Recondicionado

Visão Geral

O Fanuc A06B-0127-B177 é um servomotor CA da série Alpha — modelo α6/2000 — configurado com um eixo cônico, freio de mola 90V CC e encoder absoluto A1000. Classificado em 1.0 kW, 6 Nm de torque de bloqueio, 140V, 4.6A e frequência de operação de 133 Hz a 2.000 RPM, este motor cobre as aplicações de eixo de alimentação de torque moderado em que as máquinas-ferramenta da geração Alpha foram construídas: uma substituição direta ou caminho de atualização para gerações mais antigas de servomotores Fanuc que executam a mesma plataforma elétrica α6/2000, com o feedback absoluto de alta resolução do encoder A1000 fornecendo um avanço significativo na precisão de posicionamento e comportamento de inicialização em relação ao encoder incremental I64 encontrado em variantes anteriores do mesmo motor.

Três elementos de configuração tornam o B177 o que ele é dentro da família de produtos A06B-0127. O eixo cônico fornece posicionamento concêntrico autocentrante entre o motor e seu componente acionado — uma polia, cubo de acoplamento ou engrenagem — e o ajuste de interferência mecânica que se desenvolve sob carga de torque elimina o micromovimento na interface motor-carga que pode se desenvolver ao longo do tempo em arranjos de fixação simples de eixo reto sob vibração sustentada.

O freio de 90V CC fornece retenção à prova de falhas sempre que o amplificador servo é desativado.

O encoder A1000 retorna 1.000.000 de pulsos por revolução para o drive servo, fornecendo dados de posição absoluta sem a necessidade de retorno de referência após qualquer interrupção de energia.

Especificações Principais

α6/2000 na Linha de Servomotores Alpha

O motor α6/2000 situa-se na faixa intermediária inferior da família de servomotores da série Alpha — classificado em 1.0 kW contínuo e 6 Nm de torque de bloqueio, operando a até 2.000 RPM.

No contexto de máquinas-ferramenta CNC da geração Alpha, esta classe de motor geralmente servia aos eixos mais leves de centros de usinagem pequenos a médios: o quarto eixo rotativo, a inclinação do eixo B em algumas plataformas, eixos de posicionamento secundários e, em máquinas compactas, eixos primários X/Y/Z onde a massa da mesa e da peça mantinha a carga do eixo dentro da faixa operacional confortável do motor.

O "6" em α6/2000 refere-se à classe de torque de bloqueio na convenção de nomenclatura Fanuc Alpha, e o "/2000" define a velocidade máxima.

Isso coloca o α6/2000 abaixo do α6/3000 (mesmo torque, maior velocidade) e α12/2000 (maior torque, mesma velocidade) na progressão da família Alpha.

A escolha do motor correto nesta faixa requer a correspondência da inércia da carga do eixo e da demanda de torque de pico com o que o motor pode entregar na taxa de aceleração necessária — o torque de bloqueio de 6 Nm define o que o motor pode segurar em velocidade zero, enquanto a curva de torque contínuo-velocidade determina o que ele pode sustentar durante um ciclo de usinagem completo.

Eixo Cônico — Interface Mecânica Autocentrante

O eixo cônico no A06B-0127-B177 é um projeto de eixo de ajuste de interferência autocentrante. À medida que o componente de acoplamento — polia, pinhão, cubo de acoplamento ou polia de correia dentada — é puxado para o cone por sua porca ou parafuso de retenção, o diâmetro crescente do cone gera uma interferência crescente entre o eixo e o furo.

Quando instalado corretamente com o torque especificado, este ajuste de interferência cria uma área de contato por atrito distribuída por todo o comprimento do cone, em vez do contato pontual concentrado de uma interface de chaveta reta.

O cone também resolve o problema de alinhamento inerente à instalação de motores de eixo reto.

Um cubo com furo cônico assenta concentricamente no cone por geometria — sua única posição de equilíbrio no eixo é aquela em que os diâmetros do cone coincidem.

Não há possibilidade de assento excêntrico se o furo do cubo for dimensionado corretamente, o que significa que o conjunto rotativo é inerentemente balanceado sem calços adicionais ou ajuste de alinhamento.

A chaveta no eixo cônico adiciona engajamento rotacional positivo à retenção axial e radial do ajuste de interferência.

A chaveta impede a rotação relativa entre o eixo e o cubo caso o ajuste de interferência seja parcialmente superado sob carga de choque extrema ou vibração — uma situação mais comum em motores da série Alpha acionando fusos de esferas através de correias dentadas do que em arranjos de acoplamento direto, onde a tensão da correia impõe uma carga radial sustentada no eixo.

A remoção do eixo cônico requer um extrator adequado — um dispositivo que empurra o cubo para fora do cone axialmente, apoiando-se na face da extremidade do eixo enquanto puxa o flange do cubo.

Tentar remover um componente de eixo cônico instalado corretamente martelando ou alavancando arrisca danos ao eixo, danos ao cubo e danos ao encoder pelo choque transmitido através do corpo do motor.

Freio 90V CC — Retenção à Prova de Falhas da Série Alpha

O freio instalado no A06B-0127-B177 é de mola e liberado por 90V CC. Esta é a tensão padrão do freio da série Alpha — diferente dos freios de 24V CC usados nos motores das séries Beta iS e Beta i.

A mola pré-carrega o disco de freio contra a superfície de atrito o tempo todo; a aplicação de 90V CC energiza a bobina, supera a força da mola e mantém o disco de freio afastado da superfície de atrito enquanto o motor funciona.

Remova a alimentação de 90V — por desativação do servo, parada de emergência ou perda de energia — e a mola engata imediatamente o freio.

A especificação de 90V não é negociável. Aplicar 24V a uma bobina de freio de 90V gera força eletromagnética insuficiente para superar a mola, deixando o freio parcialmente engatado. O motor funciona contra o arrasto contínuo do freio: a superfície da pastilha de freio aquece, o rolamento sofre carga radial anormal do disco defletido, e ambos os componentes se deterioram progressivamente.

O erro se apresenta inicialmente como um consumo de corrente do servo maior que o normal e temperatura elevada do motor, sem um alarme imediato — o dano se acumula silenciosamente até que o freio ou o motor falhe.

Antes de conectar a energia a qualquer A06B-0127-B177 de substituição, confirme a tensão de alimentação do freio da máquina no conector do cabo do freio com um voltímetro CC.

Máquinas que usam a geração de servo Alpha são projetadas em torno de fontes de alimentação de freio de 90V CC; a confusão surge apenas quando motores de diferentes gerações são misturados no mesmo painel.

Encoder Absoluto A1000 — Um Milhão de Pulsos por Revolução

O pulsecoder A1000 no A06B-0127-B177 retorna dados de posição absoluta a 1.000.000 de pulsos por revolução.

A resolução que isso representa no eixo da máquina depende da relação de transmissão motor-eixo — em um fuso de esferas típico de passo de 10 mm com um acoplamento de motor 1:1, 1.000.000 ppr no motor se traduz em 0,01 μm por pulso de resolução na mesa, o que é ordens de magnitude mais fino do que a precisão mecânica do sistema de fuso de esferas e guias.

O valor prático do A1000 não é primariamente seu teto de resolução, mas sua codificação absoluta.

Ao contrário do encoder incremental I64 (64.000 ppr) encontrado em algumas variantes do mesmo motor, o A1000 retém a posição do eixo através de interrupções de energia. Quando o CNC é ligado, o drive servo lê a posição absoluta do eixo do A1000 e tem dados de posição do eixo corretos sem a necessidade de um retorno de referência.

Em máquinas onde a sequência de inicialização do servo era anteriormente limitada pelo tempo necessário para completar os retornos de referência em múltiplos eixos, o encoder absoluto reduz a latência de inicialização diretamente.

O pulsecoder A1000 está fisicamente localizado na parte traseira do motor e protegido dentro da carcaça selada IP65.

Seu conector de cabo de sinal na parte traseira do motor é o componente mais suscetível a danos durante a remoção e substituição do motor — o conector e seu mecanismo de travamento devem ser inspecionados cuidadosamente durante qualquer trabalho de manutenção, e o alívio de tensão na saída do cabo deve ser verificado quanto a rachaduras ou abrasão.

Proteção IP65 e Compatibilidade com Amplificador

A vedação IP65 — exclusão completa de poeira e proteção contra jatos de água de qualquer direção — é o nível de proteção padrão para a linha de servomotores da série Alpha. Para os ambientes de máquinas CNC onde o α6/2000 opera, IP65 cobre a névoa de refrigerante, limpeza e exposição incidental a fluidos que acompanham as operações normais de usinagem.

O retentor de óleo do eixo na extremidade frontal do motor é o componente de desgaste mais vulnerável da montagem IP65 — sua condição deve ser incluída em verificações de manutenção periódicas, particularmente em motores com longas horas de operação.

O A06B-0127-B177 é compatível com os módulos amplificadores servo da série Alpha — a série A06B-6079 SVM e a série A06B-6096 com interface FSSB, na classe de corrente apropriada para o α6/2000 a 4.6A nominal. Ele se integra com controles CNC Fanuc, incluindo as Séries 0, 15, 16, 18, 20 e 21.

O amplificador servo deve ter o parâmetro de tipo de motor correto para o α6/2000 e a interface do encoder absoluto A1000 deve estar habilitada antes que o eixo seja operado.

FAQ

Q1: Qual é a diferença entre o A06B-0127-B177 (encoder A1000) e o A06B-0127-B177#7000 (encoder i64)?

Ambos são motores α6/2000 com eixo cônico e freio 90V CC. A diferença é o encoder: o B177 base possui o encoder absoluto A1000 a 1.000.000 ppr; a variante com sufixo #7000 possui o encoder incremental i64 a 64.000 ppr.

O A1000 fornece retenção de posição absoluta através de interrupções de energia sem necessidade de homing; o i64 requer um retorno de referência após cada ciclo de energia.

O amplificador servo e o CNC devem ser configurados para o tipo de encoder instalado no motor — as duas variantes não são intercambiáveis no mesmo amplificador sem alterações de parâmetros e, quando necessário, diferenças de hardware na interface do encoder.

Q2: Por que o freio deste motor é 90V CC em vez de 24V CC encontrado em muitos servomotores?

As bobinas de freio da série Alpha são projetadas para 90V CC, correspondendo à tensão de alimentação do freio usada em gabinetes de controle CNC Fanuc construídos em torno da geração de servo Alpha. Os motores das séries Beta iS e Beta i usam freios de 24V CC.

Aplicar 24V à bobina de freio de 90V do α6/2000 deixa a mola incompletamente superada, o freio parcialmente engatado e o motor funcionando contra um arrasto contínuo — resultando em danos progressivos ao freio e ao rolamento que podem não gerar um alarme imediato.

Sempre confirme a tensão de alimentação do freio da máquina antes de conectar qualquer motor de substituição.

Q3: Como o cubo do eixo cônico deve ser removido durante a substituição do motor?

Use um extrator mecânico projetado para aplicações de eixo cônico — um que se apoie na face da extremidade do eixo enquanto puxa o flange do cubo. A força de tração atua axialmente ao longo do eixo para separar o ajuste de interferência.

Não tente remover martelando ou alavancando, o que transmite choque através do corpo do motor para o encoder e os rolamentos.

Antes de instalar o motor de substituição, inspecione o furo do cubo quanto a danos por atrito da instalação anterior e confirme se o cone do furo corresponde à especificação do cone do eixo antes de puxar o cubo para o novo eixo.

Q4: Quais amplificadores servo Fanuc e controles CNC são compatíveis com o A06B-0127-B177?

O α6/2000 opera com os módulos amplificadores servo da série Alpha — a série A06B-6079 SVM (interface Tipo A) e a série A06B-6096 (interface FSSB), no módulo de classe de corrente 40A. Ele se integra com os controles CNC Fanuc das Séries 0, 15, 16, 18, 20 e 21.

O parâmetro de tipo de motor do amplificador deve corresponder ao α6/2000 e a interface do encoder absoluto A1000 deve estar habilitada. Confirme se a máquina usa amplificadores Tipo A (A06B-6079) ou FSSB (A06B-6096) antes de solicitar um motor de substituição, pois a rotação do sinal do encoder difere entre essas duas gerações de amplificadores.

Q5: Quais são as verificações mais importantes ao avaliar um A06B-0127-B177 usado?

Teste primeiro o freio de 90V CC: confirme se o eixo gira livremente quando 90V são aplicados e trava firmemente quando 90V são removidos.

Um freio que arrasta a 90V ou falha em segurar indica desgaste do freio que requer serviço. Inspecione a superfície do eixo cônico quanto a atrito ou ranhuras — uma superfície cônica ranhurada compromete o ajuste de interferência da próxima instalação do cubo.

Verifique o conector do encoder A1000 na parte traseira do motor quanto a corrosão dos pinos e verifique se o alívio de tensão na saída do cabo está intacto. Meça a resistência do enrolamento entre as três fases para equilíbrio e verifique a resistência de isolamento à terra com um megômetro.

Uma execução em bancada até 2.000 RPM em um amplificador servo Alpha compatível com posição absoluta A1000 verificada e corrente monitorada é a verificação final correta antes que o motor seja instalado em uma máquina de produção.
