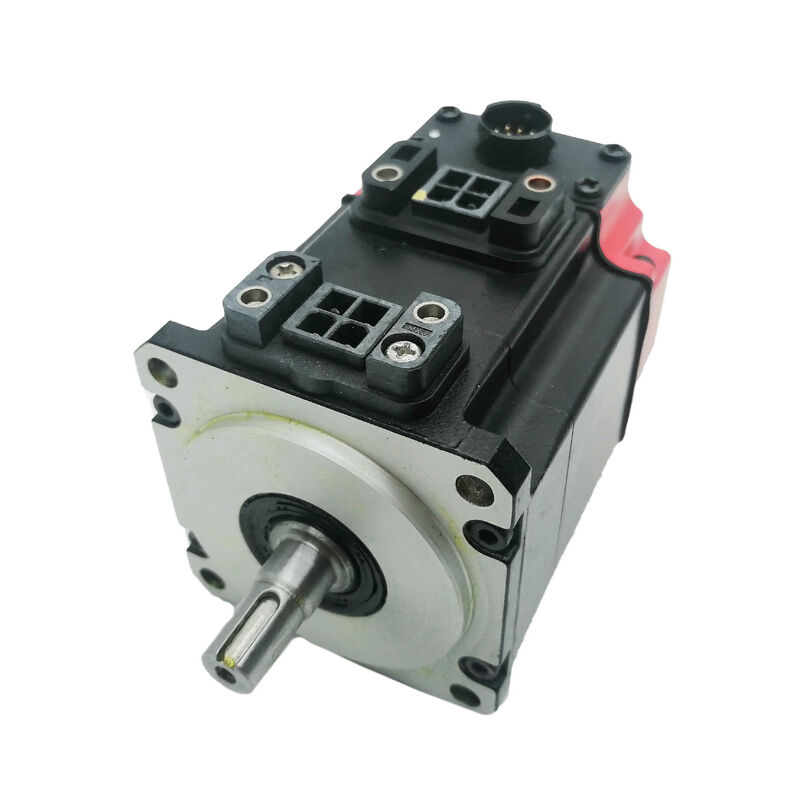

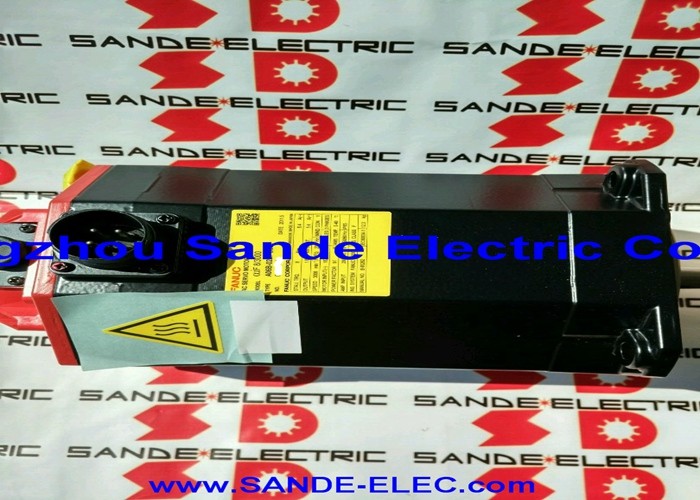

Fanuc A06B-0148-B175 | Série ALPHA Motor Servo AC A22/3000 — 4,4kW, Freio, Encoder A64, IP67

Número da Peça: A06B-0148-B175

Série: Motor Servo AC ALPHA

Modelo: A22 / 3000

Configuração: Eixo Reto, Freio Integrado, Encoder A64, IP67

Condição: Novo / Recondicionado

Visão Geral

O Fanuc A06B-0148-B175 é um motor servo AC de 4,4 kW da série ALPHA da Fanuc — modelo A22/3000 — a variante com freio na família AC22 operando a 3.000 RPM.

Com torque de parada de 22 Nm e uma fonte de alimentação trifásica de 132V, 200Hz, consumindo 20A contínuos e 32A de pico, este motor opera na extremidade substancial da linha da série ALPHA, permanecendo dentro da classe física de quadro médio.

Ele é equipado com um codificador de pulso A64 para feedback de posição e velocidade, um freio eletromagnético aplicado por mola e uma carcaça selada de fábrica IP67 — uma especificação completa para os acionamentos de eixo de máquinas-ferramenta CNC de médio porte onde a retenção de posição mecânica e a proteção contra refrigerante são requisitos da instalação.

O freio é a característica definidora do B175 dentro da família A22/3000.

Ele separa esta variante do B075 e B077 — que compartilham as mesmas classificações elétricas, mas não possuem freio — e sinaliza o contexto de instalação: eixos verticais, cabeçotes basculantes, mesas rotativas carregadas por gravidade ou qualquer mecanismo onde o servo sozinho não possa garantir a retenção da posição quando o acionamento for desenergizado.

A vedação IP67 confirma que o motor é construído para ambientes com alto teor de refrigerante de máquinas-ferramenta de produção, onde uma carcaça exposta ou vedação de menor classificação significaria contaminação prematura dos rolamentos e degradação do enrolamento pela névoa de refrigerante.

Especificações Principais

A22/3000 — Maior Velocidade Dentro da Classe de Torque AC22

A classe de torque AC22 abrange duas classificações de velocidade primárias na família ALPHA — as variantes de 1.500 RPM e 3.000 RPM. Ambas entregam 22 Nm de torque de parada, mas o teto de 3.000 RPM do A22/3000 abre uma gama diferente de aplicações de acionamento mecânico em comparação com o A22/1500 de menor velocidade.

Em eixos de fusos de esferas acoplados diretamente com valores de passo típicos, 3.000 RPM se traduzem em taxas de avanço rápido mais rápidas e uma faixa de velocidade operacional mais ampla que acomoda tanto taxas de alimentação de precisão lentas quanto movimentos de posicionamento rápidos sem que o motor se aproxime de seu limite de velocidade durante a operação normal do ciclo.

A especificação elétrica de 132V / 200Hz reflete o projeto de maior velocidade. A frequência nominal de 200Hz requer que o amplificador servo gere uma saída de frequência variável com o dobro da taxa dos motores de 100Hz na mesma classe de torque — o que é tratado internamente pelo amplificador servo ALPHA, com a fonte de alimentação principal de 200–240V fornecendo a origem a partir da qual o barramento DC interno do acionamento é gerado.

Para o construtor da máquina-ferramenta e o engenheiro de manutenção, o parâmetro relevante é o código do tipo de motor A22/3000 e o acoplamento correto do amplificador servo, não a frequência de 200Hz em si.

A saída nominal de 4,4 kW a 3.000 RPM com torque de parada de 22 Nm posiciona este motor para acionamentos de eixo de máquinas-ferramenta de médio porte onde a combinação de densidade de torque e faixa de velocidade corresponde às demandas mecânicas de alimentação dos eixos X, Y e Z em centros de usinagem verticais compactos a médios, centros de torneamento e máquinas de produção multieixos.

Freio Integrado — Aplicado por Mola, Fail-Safe

O freio no A06B-0148-B175 é a característica mecânica que define seu contexto de instalação tão claramente quanto qualquer parâmetro elétrico.

Ele é aplicado por mola e liberado eletricamente — na ausência de energia de alimentação do freio, a mola engata e trava o eixo. O freio é liberado quando a tensão de alimentação correta é aplicada à bobina do freio, permitindo a operação normal do servo.

Esta arquitetura fail-safe significa que qualquer evento que remova energia do circuito do freio — um desligamento comandado, uma parada de emergência, um alarme de falha do servo ou uma interrupção de energia não planejada — resulta no travamento mecânico imediato do eixo sem exigir qualquer resposta ativa do sistema de controle ou do acionamento servo.

Para eixos verticais que suportam o peso da mesa de trabalho ou do cabeçote do fuso, ou eixos rotativos que mantêm uma posição de índice fixa entre as operações de usinagem, este não é um recurso opcional — é o requisito de segurança.

A consequência prática da instalação é o circuito de alimentação do freio de 24V CC e sua fiação de intertravamento. O freio deve ser confirmado como liberado antes que o acionamento servo comande o movimento do eixo, e o intertravamento deve garantir que o freio seja reengatado antes que o acionamento servo seja desabilitado ao final de cada ciclo.

Essa sequenciação é tratada através da saída de controle do freio do CNC e do amplificador servo, e deve ser verificada durante a comissionamento e após qualquer religação do circuito do freio.

Em motores usados, o freio é o primeiro componente a ser avaliado antes da instalação. Um freio que arrasta durante a liberação restringe o movimento do eixo e causa corrente excessiva no acionamento.

Um freio que falha em segurar quando desenergizado remove completamente a função de segurança. Nenhuma das condições é aceitável em uma máquina de produção — teste o freio em bancada com a tensão de alimentação correta antes de colocar o motor em serviço.

Codificador de Pulso A64 — Encoder de Posição Absoluta

O A64 equipado no B175 é um codificador de pulso absoluto — distinto do encoder incremental I64 encontrado em outras variantes da família A22/3000. A capacidade de posição absoluta significa que o motor retém os dados de posição do eixo através de interrupções de energia.

Na inicialização da máquina, o acionamento servo lê a posição absoluta atual do A64 sem exigir uma sequência de homing. O CNC tem conhecimento completo da posição do eixo imediatamente, e a produção pode ser retomada exatamente do estado parado sem mover o eixo para um ponto de referência.

Para uma máquina que opera em múltiplos turnos ou em um ambiente onde interrupções de energia não são incomuns, a capacidade do encoder absoluto converte o que seria um atraso obrigatório de homing em cada reinicialização em uma condição de pronto imediato.

Ao longo da vida útil de uma máquina de produção, essa economia de tempo cumulativa é significativa — e a ausência de modos de falha associados a sequências de homing incremental (homing interrompido, desvio da posição de referência, pulsos de marcador perdidos) representa uma melhoria genuína de confiabilidade em relação ao feedback incremental.

Os 64.000 contagens por revolução do A64 fornecem a resolução de posição que o amplificador servo ALPHA usa para fechar os loops de controle com a precisão necessária para contorno preciso e pontos finais de posição apertados em toda a faixa de velocidade do A22/3000.

Vedação IP67 — Padrão de Fábrica para Ambientes de Máquinas-Ferramenta

A proteção da carcaça IP67 no A06B-0148-B175 é construída de fábrica no motor, não retrofitada.

A vedação do eixo, as entradas de cabo, a carcaça do encoder e o corpo do motor são classificados para imersão temporária a um metro de profundidade por 30 minutos — em um ambiente de máquina-ferramenta, isso significa proteção confiável contra spray de refrigerante, saturação de névoa e exposição acumulada a fluidos de operações de usinagem de produção que duram anos.

IP67 nesta classe de torque e tipo de aplicação é a especificação que mantém baixas as taxas de falha por contaminação de rolamentos ao longo de uma vida útil estendida.

O rolamento frontal de um motor servo montado próximo à zona de corte em um centro de usinagem ativo está continuamente exposto à névoa de refrigerante.

Em IP67, a vedação do eixo e as juntas da carcaça bloqueiam essa névoa de forma confiável. Em IP55 ou inferior, a mesma exposição se torna um caminho de contaminação lento que encurta a vida útil dos rolamentos e enrolamentos sem produzir nenhum sintoma óbvio até que a falha esteja iminente.

Compatibilidade de Acionamento e Controle

O A06B-0148-B175 é compatível com amplificadores servo da série Fanuc ALPHA — módulos SVM classificados para a classe de corrente contínua de 20A / pico de 32A — e se integra às plataformas de controle CNC Fanuc que cobriram o período de produção do A22/3000: famílias Series 0, 0i, 16, 18 e 21.

O acionamento servo deve ser parametrizado com o código do tipo de motor para o A22/3000 com encoder A64. O circuito do freio se conecta à saída de alimentação do freio do gabinete do CNC e deve ser corretamente intertravado.

Ao instalar um substituto A06B-0148-B175, confirme que o amplificador servo atualmente na máquina suporta a interface do encoder absoluto A64 — nem todos os amplificadores ALPHA desta geração possuem suporte idêntico ao protocolo do encoder, e a interface absoluta A64 requer capacidade específica do amplificador.

Substituir um motor com um encoder incremental I64 onde o acionamento e os parâmetros da máquina estão definidos para um encoder absoluto A64 requer alterações de parâmetros e restauração da referência de homing antes que o eixo possa operar corretamente.

FAQ

Q1: Qual é a principal diferença entre o A06B-0148-B175 e as variantes B075 ou B077?

Todos os três são motores A22/3000 com a mesma saída de 4,4kW, torque de parada de 22Nm, especificação de 132V / 200Hz / 20A e vedação IP67. O B075 não possui freio e tipicamente usa um encoder A64 sem função absoluta. O B077 não possui freio e usa um encoder incremental I64.

O B175 adiciona um freio integrado aplicado por mola e usa o encoder absoluto A64. O tipo de freio e encoder são os critérios de seleção que determinam qual variante é correta para uma posição específica da máquina — eles não são intercambiáveis sem ajustar tanto o circuito de segurança quanto os parâmetros do encoder do acionamento servo.

Q2: O que o encoder absoluto A64 oferece em comparação com o encoder incremental I64 em outras variantes?

O A64 retém a posição do eixo através de ciclos de energia — o acionamento lê a posição absoluta na inicialização sem uma sequência de homing.

O I64 perde sua referência na perda de energia e requer que o eixo se desloque para uma posição de referência a cada reinicialização. Para máquinas que ciclam energia regularmente ou operam em ambientes com problemas de qualidade de energia, o A64 elimina atrasos de homing e a classe de erros associados a rotinas de homing interrompidas.

A função absoluta requer backup de bateria no amplificador servo para manter os dados de posição — esta bateria deve ser verificada e substituída em tempo hábil como parte da manutenção preventiva da máquina.

Q3: Como o circuito do freio deve ser conectado e intertravado durante a instalação?

O freio requer uma tensão de alimentação dedicada — confirme a tensão correta na documentação da máquina, pois ela varia entre as gerações de motores da série ALPHA.

O intertravamento deve garantir:

(1) o freio é liberado antes que o acionamento servo comande o movimento do eixo,

(2) o freio é reengatado antes que o acionamento servo seja desabilitado ao final do ciclo ou em parada de emergência. Ambas as condições são configuradas através da saída de controle do freio do amplificador servo e da lógica de habilitação do eixo do CNC. Verifique se o freio é liberado completamente e reengata de forma limpa com a tensão de alimentação correta antes de operar o eixo sob carga.

Q4: A especificação da máquina exige o B175, mas só consigo encontrar unidades B077 em estoque — posso substituir?

Não diretamente. O B077 não possui freio e usa um encoder incremental I64. Instalá-lo em uma posição B175 remove a retenção de posição mecânica para um eixo carregado por gravidade ou crítico para segurança e altera o tipo de feedback de absoluto para incremental. A ausência do freio é uma questão de segurança em eixos verticais.

A mudança de encoder requer atualizações de parâmetros do acionamento servo e reinstalação de uma referência de homing. Em uma emergência, a substituição é tecnicamente possível com essas alterações — mas não é uma substituição equivalente e deve ser revisada e documentada antes que a máquina retorne à produção.

Q5: Quais etapas de inspeção são mais importantes para um A06B-0148-B175 usado ou recondicionado?

Teste o freio primeiro: aplique a tensão de alimentação correta do freio e confirme se o eixo gira livremente, em seguida, remova a energia e confirme se o eixo trava sem deslizar. Um freio arrastando é um problema de sobrecarga do acionamento em uso; um freio que não trava é uma falha de segurança em um eixo vertical.

Em seguida, verifique se o encoder A64 emite um sinal de posição absoluta válido — use um dispositivo de teste de servo ou a tela de diagnóstico do amplificador servo com o motor conectado. Meça a resistência do enrolamento trifásico para equilíbrio de fase e a resistência de isolamento à terra.

Gire o eixo manualmente para avaliar a condição dos rolamentos e inspecione a vedação do eixo IP67 quanto a endurecimento ou rachaduras. Um teste completo em bancada até a velocidade nominal com a função de freio e verificação do sinal do encoder é o padrão correto pré-instalação.
