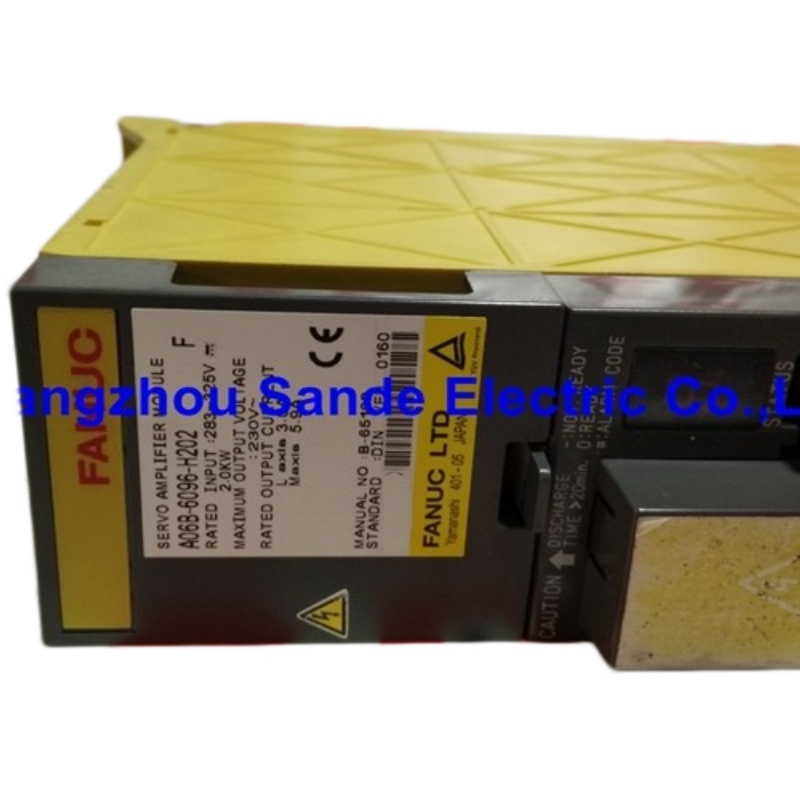

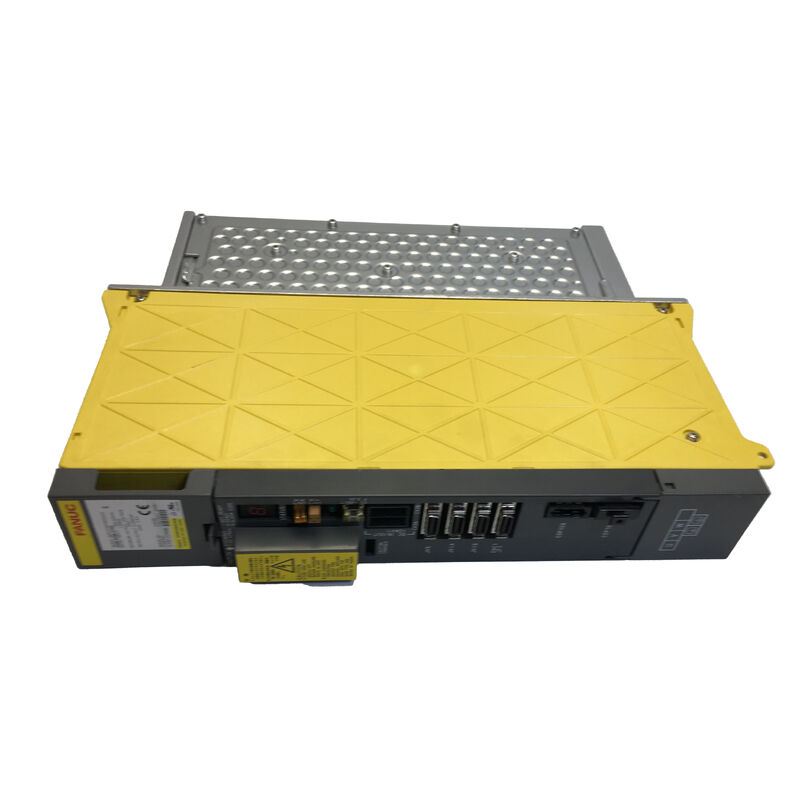

Unidade Amplificadora Servo AC FANUC A06B-6096-H202 — Descrição do Produto

A Questão do Dimensionamento do Drive que é Ignorada Durante os Reparos

Há uma tendência em situações de manutenção de emergência de pensar em todos os módulos amplificadores servo FANUC da mesma série como intercambiáveis — desde que a geração esteja correta e a contagem de eixos corresponda, qualquer variante deve funcionar. Essa suposição custa tempo e dinheiro quando não se sustenta.

O A06B-6096-H202 é um amplificador servo de eixo duplo na série A06B-6096 da FANUC, classificado no nível de corrente "02". Ele foi projetado para máquinas onde os dois eixos controlados acionam motores servo de quadro menor operando em perfis de carga moderados — não os eixos mais pesados da linha FANUC da era 6096, mas bem adequados à faixa de aplicação que o fabricante da máquina especificou quando o equipamento foi montado. Substituí-lo por uma variante de eixo duplo de maior corrente, como o H207, pode parecer uma solução aceitável quando o H202 não está disponível, mas os dados de parâmetro no controlador são configurados para o nível de corrente específico do H202, e operar fora dessa especificação sem ajuste cria seu próprio conjunto de problemas.

A peça certa para o slot H202 é o H202. Se este for o número do módulo em sua unidade defeituosa, esta página é onde o processo de aquisição começa.

Fabricado no Japão. Certificado CE. Disponível em condição nova e recondicionada testada. MOQ: 1 peça.

O Nível de Corrente "02": Onde Ele Aparece em Toda a Família 6096

Um dos aspectos mais úteis — e ocasionalmente confusos — do sistema de nomenclatura A06B-6096 é que o sufixo do nível de corrente aparece em variantes de eixo duplo e de três eixos. O nível "02" em particular aparece em dois módulos separados que atendem a configurações de eixo fundamentalmente diferentes na mesma geração de equipamento.

O H202 e o H302 compartilham o mesmo nível de corrente "02", o que significa que as classificações de corrente do motor com as quais foram projetados para trabalhar estão na mesma faixa — mas um aciona dois eixos e o outro aciona três. Em uma máquina que usa um H302 e um H202 juntos, não é incomum que os motores nos três eixos do H302 e os motores nos dois eixos do H202 sejam de tamanhos de quadro semelhantes, porque o nível de corrente os combinou para a mesma classe de potência geral.

O que isso significa na prática: se você tem uma máquina com um H302 e um H202, e um alarme de falha servo aparece em um dos eixos do H202, vale a pena notar que o motor conectado a esse eixo pode estar na mesma faixa de potência que os do H302 — potencialmente indicando um problema de fornecimento upstream compartilhado ou uma falha de cabo antes de concluir que o próprio módulo H202 falhou.

Decodificando o Sufixo H202

"2" — O dígito principal confirma que este é um módulo de eixo duplo. Dois eixos servo independentes são controlados por uma única unidade física, compartilhando uma seção de energia comum, mas mantendo canais de acionamento individuais para cada eixo.

"02" — Os dígitos finais designam o nível de saída de corrente para este módulo. O nível "02" é a extremidade inferior da faixa de corrente na família 6096 de eixo duplo, tornando o H202 a correspondência natural para máquinas construídas em torno de motores servo AC FANUC de quadro menor onde alta saída de corrente contínua não era exigida pelo projeto do eixo da máquina.

Como em todas as listagens da série 6096, o URL desta página contém "AO6B-6O96-H2O2" — um artefato de renderização OCR conhecido onde caracteres numéricos zero na fonte de etiqueta da FANUC são lidos como a letra O. O número da peça correto para fins de pedido, referência cruzada e documentação é sempre A06B-6096-H202, com todos os caracteres numéricos. Ambas as formas de string se referem à mesma unidade física.

Especificações

Que Tipo de Máquina Usa um H202?

O nível de corrente do A06B-6096-H202 aponta para máquinas cujos requisitos de carga do eixo se enquadram na metade mais leve da faixa operacional da série 6096. Várias categorias de equipamentos se encaixam nesse perfil.

Tornos CNC compactos de dois eixos. Um centro de torneamento básico de dois eixos — eixo X para o carro transversal, eixo Z para o carro principal — acoplado a motores servo de quadro menor é uma das configurações H202 mais diretas. Nessas máquinas, o H202 pode ser o único amplificador servo no gabinete, controlando ambos os eixos a partir de um único módulo. Qualquer alarme servo em qualquer um dos eixos X ou Z em tal máquina foca a atenção imediatamente no H202 e nos componentes conectados a ele.

Pares de eixos suplementares leves em máquinas maiores. Em centros de usinagem mais complexos ou equipamentos de propósito especial, os eixos primários mais pesados podem ser gerenciados por um módulo de maior corrente ou um tipo de módulo diferente, enquanto um par de eixos suplementares mais leves — uma mesa rotativa e um contraponto, por exemplo, ou um mecanismo de transferência de peças com dois eixos controlados — é atribuído a um H202. Nesses casos, o H202 representa a porção de menor demanda do grupo de eixos, e sua falha deixa essas funções suplementares inoperantes enquanto os eixos primários continuam normalmente.

Pares de eixos de mesa de corte a fio. Máquinas de corte a fio da era da série 6096 frequentemente controlavam os eixos da mesa X/Y através de um módulo de eixo duplo em um nível de corrente modesto, já que a carga do eixo de corte a fio é caracterizada mais pela precisão e suavidade em baixa velocidade do que pela alta demanda de corrente. O nível de corrente do H202 é consistente com esse perfil de aplicação.

Em cada caso, o fio condutor consistente é que os motores nos dois eixos do H202 foram projetados para operação dentro do nível de corrente "02" da especificação original do fabricante da máquina — e combinar essa especificação durante a substituição é o que garante um comportamento de eixo estável e corretamente ajustado após a troca.

Uma Nota sobre a Aquisição de Módulos de Baixo Nível de Corrente

Existe uma lógica razoável que às vezes leva as equipes de manutenção a se desviarem: se um módulo de baixa corrente não estiver disponível, por que não usar uma variante de maior corrente da mesma família? A contagem de eixos corresponde, a geração corresponde, e o mercado de excedentes muitas vezes tem mais módulos de alta corrente disponíveis.

A resposta prática é que depende inteiramente do que é alterado juntamente com a substituição. Um nível de corrente diferente significa que os parâmetros servo armazenados no controlador CNC — incluindo as configurações de ganho do loop de corrente, limites de corrente máxima e valores de ajuste relacionados — são calibrados para as especificações do módulo original. Instalar um H207 em um slot H202 sem fazer os ajustes de parâmetro correspondentes produzirá um eixo que pode se comportar erraticamente sob carga, gerar alarmes de incômodo ou ter um ajuste ruim. Fazer esses ajustes requer acesso à documentação original da máquina e familiaridade com a estrutura de parâmetros servo da FANUC para esta geração de controlador.

Quando o H202 está disponível através do mercado secundário, o caminho mais simples e confiável é adquirir a variante correta e manter os parâmetros do controlador inalterados. Essa é a abordagem de manutenção direta, e é a razão pela qual o H202 mantém uma demanda consistente, mesmo que variantes de maior corrente da mesma série às vezes apareçam em maiores quantidades.

Condição, Garantia e Devoluções

Unidades novas / originais carregam uma garantia de 12 meses e representam a opção mais limpa do ponto de vista de confiabilidade a longo prazo. O estoque é retirado da produção original da FANUC; essas unidades não foram instaladas nem sujeitas a desgaste operacional.

Unidades recondicionadas testadas carregam uma garantia de 3 meses e são recuperadas de máquinas que foram desativadas, atualizadas ou desmontadas. As unidades são testadas funcionalmente antes da listagem. Para instalações que gerenciam orçamentos de manutenção apertados, ou onde o H202 é necessário como um sobressalente em espera em vez de para produção crítica imediata, o estoque recondicionado testado fornece um componente funcional a um custo de aquisição menor.

Condições de devolução: relate danos físicos, incompatibilidades de descrição ou entrega incompleta no mesmo dia ou no dia útil seguinte à chegada. Unidades que se mostrarem não funcionais dentro de 4 dias após o recebimento são elegíveis para devolução. A garantia não cobre danos resultantes de instalação incorreta, falhas do lado do motor transmitidas de volta para o drive, ou erros de parâmetro do controlador aplicados após a entrega. Devoluções não são aceitas por compras incorretas ou mudança de ideia — verifique o número da peça na etiqueta física antes de fazer o pedido.

Envio e Pagamento

Despacho: 2 a 4 dias úteis a partir do pagamento confirmado, armazém de Guangzhou.

Transportadoras: DHL e FedEx para remessas internacionais. Coleta no armazém local em Guangzhou com aviso prévio.

Pedidos combinados: Vários componentes podem ser enviados juntos. Prático ao adquirir o H202 juntamente com outros módulos da série 6096, placas de controlador ou cabos servo para a mesma revisão da máquina.

Pagamento: Transferência bancária T/T para todos os valores de pedido. PayPal e Western Union para pedidos de até USD $500.

Custos de importação: Todos os impostos, taxas e taxas alfandegárias do país de destino são de responsabilidade do comprador. Compradores em regiões com limitações de serviço de transportadora são encorajados a entrar em contato com a equipe antes de fazer um pedido.

Perguntas Frequentes

P1: Minha máquina usa um H202 e um H302 no mesmo gabinete de drive. Ambos compartilham o nível de corrente "02" — isso significa que são intercambiáveis se um falhar?

Eles compartilham a mesma designação de nível de corrente, mas não são intercambiáveis — e a razão é a diferença na contagem de eixos, não na classificação de corrente. O H302 controla três eixos; o H202 controla dois. O controlador CNC atribui números de eixo específicos a slots de módulo de drive específicos, e essas atribuições são refletidas em todos os dados de parâmetro servo. Instalar um H202 em um slot que espera um H302 deixaria um eixo sem conexão de drive alguma, independentemente de como os níveis de corrente se comparam. Inversamente, o H302 não pode caber no slot H202 porque o controlador não está configurado para receber um módulo de três eixos em uma posição que espera uma unidade de eixo duplo. Quando um módulo falha, a substituição deve corresponder tanto à contagem de eixos quanto ao nível de corrente — não há caminho de substituição cruzada entre H202 e H302.

P2: Como o nível de corrente "02" do H202 se compara ao nível "07" do H207 em termos práticos? Se eu só puder adquirir um H207, o que precisaria mudar?

O nível "07" no H207 representa uma faixa de saída de corrente mais alta do que o nível "02" no H202. Instalar um H207 em um slot H202 é fisicamente possível no sentido de que o módulo montará e conectará, mas sem alterações correspondentes nos parâmetros servo no controlador CNC, o loop de corrente será configurado para uma especificação de drive diferente do que está realmente instalado. Isso pode produzir um comportamento de eixo que varia de resposta lenta a alarmes de sobrecorrente a oscilação mal amortecida, dependendo de quais parâmetros são mais afetados. Fazer a substituição funcionar corretamente requer o ajuste dos parâmetros de sintonia servo relevantes para valores apropriados para o H207 na carga real do motor — o que, por sua vez, requer acesso aos dados de comissionamento originais da máquina ou disposição para reajustar o eixo do zero. Para uma troca de manutenção idêntica, adquirir o H202 correto é a opção direta. A substituição do H207 é uma modificação, não uma substituição.

P3: Temos uma máquina que está armazenada há cerca de três anos após uma realocação de instalações. O H202 parece intacto, sem danos visíveis. O que devemos verificar antes de reiniciar a máquina?

 Armazenamento inativo é uma das condições mais desafiadoras para drives da série 6096. A principal preocupação são os capacitores eletrolíticos na seção do barramento DC — capacitores que ficam descarregados por longos períodos sofrem uma forma de degradação dielétrica, e aplicar a tensão total do barramento DC imediatamente após um longo período de inatividade pode fazer com que os capacitores consumam corrente de carga excessiva, potencialmente causando danos internos. A mitigação padrão é realizar uma reforma gradual da tensão: aumentar a tensão de alimentação incrementalmente usando um autotransformador variável ao longo do tempo, em vez de ligar a tensão de linha total diretamente. Para um drive que foi armazenado por três anos, este processo vale a pena ser levado a sério. Além disso, inspecione todos os contatos do conector quanto à oxidação, verifique o ventilador de resfriamento quanto à resistência do rolamento (particularmente se o ambiente de armazenamento teve ciclos de temperatura) e verifique se nenhuma umidade entrou no invólucro do módulo. Um drive que passa nessas verificações e funciona limpo através de alguns ciclos de travessia de eixo em baixa velocidade provavelmente reativou com sucesso.

P4: O H202 defeituoso em nossa máquina não mostra marcas de queimado óbvias ou danos a componentes. Podemos assumir que é uma falha suave que pode ser resolvida sem substituição?

A aparência externa não é um indicador confiável da saúde interna para drives servo desta geração. Os modos de falha mais comuns em hardware da série 6096 — degradação de capacitor, deterioração do circuito driver de gate IGBT e danos à junção do transistor de potência — não produzem sinais visíveis na parte externa do módulo. Um drive que parece fisicamente intacto pode ter um estágio de saída incapaz de sustentar a corrente de carga, ou um circuito de proteção que dispara imediatamente sob movimento do eixo, mesmo que ligue sem erro. Antes de concluir que o H202 falhou, vale a pena verificar se a falha desaparece após o controlador ser totalmente desligado e reiniciado com os eixos em sua posição de referência, e se o código de alarme no display do CNC aponta para uma falha interna do drive versus uma falha de encoder ou cabo. Se o alarme persistir em várias reinicializações e o caminho do encoder/cabo tiver sido descartado, o módulo de drive é a causa mais provável, independentemente de sua condição externa.

P5: Estamos considerando comprar duas unidades H202 — uma para instalação imediata e outra como sobressalente em estoque. Há algo específico a procurar em um sobressalente que ficará em estoque por potencialmente um a dois anos?

Para sobressalentes planejados em estoque, a condição dos capacitores eletrolíticos no momento da aquisição é mais importante do que para uma unidade instalada imediatamente. Ao solicitar uma unidade recondicionada para estoque sobressalente, vale a pena perguntar se a unidade foi testada sob condições de carga reais em vez de apenas ligada e inicializada — um teste de carga revela a saúde dos capacitores e IGBTs de uma forma que um teste sem carga não revela. Estoque novo original, se disponível, é a escolha mais conservadora para sobressalentes de longo prazo em estoque, porque os capacitores terão passado menos tempo total em serviço antes do armazenamento. Uma vez que você tenha a unidade sobressalente em estoque, armazene-a em um ambiente com temperatura estável e baixa umidade, longe da luz solar direta e vibração, o que ajudará a preservar sua condição. Algumas instalações também realizam uma energização periódica de sobressalentes em estoque a cada doze meses ou mais, passando os capacitores por um ciclo de carga para manter sua camada dielétrica — uma prática que estende notavelmente a vida útil confiável de hardware de drive de geração mais antiga.

O nível certo. Os eixos certos. A geração certa.
