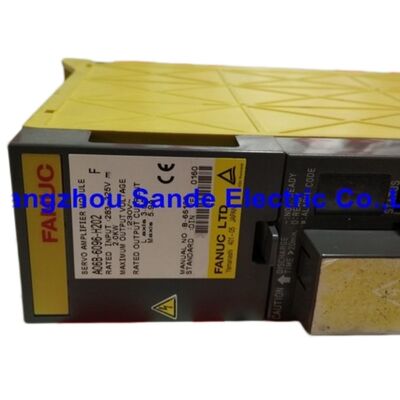

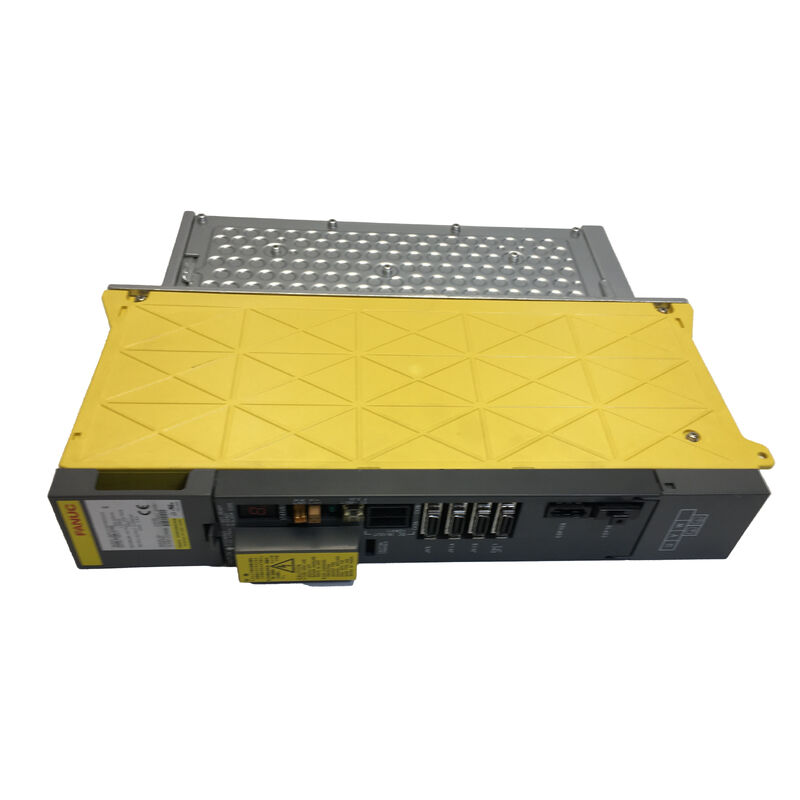

FANUC A06B-6096-H302 Unidade de servoamplificador AC “Descrição do produto

Um módulo, três eixos e por que isso muda a equação de abastecimento

Cada gabinete de acionamento conta uma história sobre como uma máquina foi projetada. nas caixas construídas em torno dos amplificadores da série A06B-6096 da FANUC, essa história geralmente se desenrola em menos slots do que você esperaria.Onde as gerações posteriores normalmente colocam módulos de dois eixos lado a lado para servir uma máquina de três eixos, o A06B-6096-H302 lida com todos os três eixos numa única unidade, uma filosofia de design que comprime a pegada de acionamento, consolida as conexões do power bus,e reflete as prioridades de engenharia da época em que estas máquinas foram construídas.

Essa escolha arquitetônica tem uma consequência prática hoje: quando a unidade falha, não há um módulo por eixo para isolar e trocar..Retomar a máquina para produção significa obter a fonte correta A06B-6096-H302 não uma aproximação,não um substituto de geração mais recente e tê-lo à mão antes do relógio de tempo de inatividade ficar caro.

Esta unidade é fabricada no Japão, com certificação CE, e disponível em condições novas e testadas e renovadas.O que significa que a aquisição requer saber exatamente o que você está procurando e confirmar a disponibilidade cedo..

A série A06B-6096: colocando esta unidade na história da FANUC

A linha de acionamento servo da FANUC evoluiu através de várias gerações distintas, cada uma com sua própria compatibilidade de controlador, interface de comunicação e arquitetura física.A série A06B-6096 ocupa um ponto específico naquela linha do tempo anterior à série A06B-6102 α que se tornou amplamente implantada no final dos anos 1990 e 2000., e utilizado com controladores FANUC da série 0, série 6, série 10, série 11 e série 12 famílias, entre outros.

Esta não é uma distinção menor. As máquinas construídas em torno de acionamentos da série A06B-6096 usam uma arquitetura de interface de servo diferente daquelas que executam componentes A06B-6102 ou A06B-6114.O controlador comunica com a unidade de forma diferente, a estrutura dos parâmetros é específica da geração, e os conectores físicos e os arames de fiação são concebidos para módulos da série 6096.Um comprador que chegue a esta página à procura de um substituto de nova geração terá de reconsiderar: a atualização do A06B-6096 para o A06B-6102 não é uma troca de módulos requer alterações de hardware do controlador, recableamento e uma reconfiguração completa dos parâmetros.Para uma máquina que simplesmente precise que a unidade seja substituída e devolvida às especificações originais, A06B-6096-H302 é a parte correta.

A compreensão deste contexto geracional é também importante para estabelecer expectativas de abastecimento realistas.e disponibilidade global depende inteiramente do que resta no estoque do distribuidor e do que foi recuperado de máquinas desativadasIsto faz com que a aquisição precoce antes de uma falha da máquina criar urgência seja a abordagem mais prática para instalações que dependem de equipamentos que utilizam estes acionamentos.

H302: Três eixos, um nível de corrente

A estrutura do sufixo número de parte da FANUC na série 6096 codifica a contagem de eixos e a classificação de corrente, assim como acontece em gerações posteriores de acionamento.

O"3"Identifica isto como ummódulo de três eixos- uma unidade física que conduz simultaneamente três servoeixos a partir de uma secção de potência partilhada, com regulação de corrente independente por eixo.Isto é o que distingue o H302 das variantes de dois eixos da mesma famíliaEm um centro de usinagem CNC de três eixos padrão ou torno com três eixos controlados, o H302 lida com a função completa de acionamento dentro de um único slot de gabinete.

O"02"especifica o nível de saída de corrente para esta variante. Tal como acontece com todos os servoamplificadores FANUC, a corrente nominal deve ser correspondida aos motores em todos os três eixos.Isto significa que o nível atual é uma especificação a nível do sistema. Os três motores ligados a esta unidade devem ter requisitos atuais compatíveis com as características de saída do H302.Se uma máquina originalmente equipada com H302 tiver tido motores actualizados ou substituídos por modelos diferentes desde a sua colocação em serviço,vale a pena verificar se os novos motores continuam compatíveis com a especificação original do amplificador.

Especificações

Três eixos num único módulo: as implicações da manutenção

A arquitetura de três eixos de um único módulo do H302 cria uma dinâmica específica de diagnóstico e reparação que difere das configurações de gabinete multi-módulo.Com módulos de duplo eixo distribuídos por várias faixas, uma falha num eixo pode muitas vezes ser isolada observando qual o módulo que apresenta um estado de alarme e apenas esse módulo precisa ser substituído.a unidade física que serve os três eixos é também o primeiro candidato de substituição sempre que qualquer um desses eixos lança um alarme de servo.

Isso não significa que o H302 deve ser considerado defeituoso sempre que um alarme de servo aparece.A abordagem de diagnóstico deve seguir a sequência padrão: identificar o código de alarme, verificar o isolamento do motor e a resistência de enrolamento no eixo afectado, inspeccionar o cabo de retroalimentação do codificador para verificar a continuidade e a integridade da blindagem e, se possível,executar os outros dois eixos para ver se o problema é isolado para um eixo ou afeta todo o móduloUma falha que apareça consistentemente num eixo específico, independentemente das condições de funcionamento, enquanto os outros dois eixos funcionam normalmente, é mais provável relacionada com o motor ou o cabo do que com uma falha do módulo.Por outro lado., se os alarmes aparecerem em vários eixos ou o módulo não conseguir inicializar-se no momento da ligação, a própria unidade torna-se o principal suspeito.

Quando for instalado um H302 de substituição, todos os três eixos devem ser verificados, não apenas o que apresentou o alarme original.Um módulo de três eixos que tem estado a funcionar com um eixo degradado pode ter acumulado tensão térmica na secção de potência partilhada, e vale a pena uma verificação funcional completa em todos os eixos durante a colocação em serviço do substituto.

Realidades de fornecimento de unidades da série A06B-6096

A família A06B-6096 ocupa uma janela de disponibilidade mais estreita do que os servos FANUC de última geração.e o mercado secundário depende de máquinas desactivadas e de projectos de reconstrução que colocam em circulação unidades de qualidade verificada. The H302 in particular — as a three-axis module used in complete-axis-group configurations — appears less frequently in circulation than single-axis or dual-axis variants simply because three-axis machine configurations it serves represent a narrower slice of the installed base.

Para as instalações que utilizam equipamentos equipados com acionamentos A06B-6096-H302, as implicações práticas são simples:O planeamento proativo de peças sobressalentes paga aqui dividendos mais elevados do que com variantes de acionamento mais comunsUma reserva confirmada na prateleira custa muito menos do que uma situação de aquisição de emergência quando a produção está em baixa e uma máquina sem substituição rápida está parada.

A disponibilidade deve ser verificada diretamente com a equipe de vendas antes de finalizar qualquer plano de abastecimento.e testados ∙ a presença de uma lista não garante a disponibilidade imediata das existências, e uma investigação direta antes de se comprometer com um cronograma é a abordagem responsável.

Condição, garantia e devoluções

Unidades de estado novo / originalCarregar umGarantia de 12 mesese são adequados para máquinas em produção regular onde a fiabilidade do desempenho e a cobertura da garantia têm o maior valor.

Unidades remodeladas testadassão recuperadas de máquinas desactivadas ou modernizadas, limpas e verificadas funcionalmente antes da sua inclusão na lista e abrangidas por umGarantia de 3 mesesPara programas de estoque de reserva planeados ou situações de reparação sensíveis aos custos,As unidades renovadas representam uma opção prática particularmente para uma série de motores onde o novo stock nem sempre está disponível..

Condições de garantia: as unidades que cheguem danificadas, incompletas ou não correspondem à descrição devem ser comunicadas no dia da entrega ou no dia útil seguinte, acompanhadas de documentação fotográfica.As unidades encontradas não funcionais no prazo de 4 dias a contar da receção, em condições normais de funcionamento, são elegíveis para devolução. A garantia é nula para danos causados por instalação incorreta, propagação de falhas do lado do motor ou manuseio físico após a entrega. O rótulo de garantia original deve permanecer intacto em qualquer unidade devolvida.As devoluções não são aceites para compras de itens errados ou mudança de ideia. Verifique sempre o número da peça com a documentação da sua máquina antes de fazer um pedido..

Informações de encomenda

Despacho:2 a 4 dias úteis após confirmação do pagamento do nosso armazém de Guangzhou.

Transporte marítimo:DHL e FedEx para encomendas internacionais. Pode ser organizada a recolha no armazém local em Guangzhou. Envio combinado está disponível quando se encomenda vários componentes numa única transação.

Pagamento:Transferência bancária T/T para todos os valores dos pedidos. PayPal e Western Union para transacções até USD $500.

Todos os direitos de importação, impostos e taxas aduaneiras do país de destino são da responsabilidade do comprador.Os compradores em regiões com restrições de serviço DHL/FedEx devem entrar em contato com a equipe de vendas antes de encomendar para confirmar as opções de logística para sua localização.

Perguntas Frequentes

P1: Com quais controladores o A06B-6096-H302 é compatível e como difere dos drives da série A06B-6102?

A série A06B-6096 é projetada para uso com as gerações mais antigas de controladores FANUC, incluindo a série 0, série 6, série 10, série 11 e série 12, que usam uma interface de servo analógica.A série A06B-6102, em contrapartida, pertence a uma geração posterior FANUC α Series e, embora também utilize uma interface analógica de servo, representa uma geração de produto distinta com uma arquitetura interna diferente,estruturas de parâmetrosAs duas séries não são intercambiáveis como substituições directas.Máquinas construídas em torno de unidades A06B-6096 normalmente exigem a mesma série para uma substituição similarA atualização de 6096 para 6102 requer alterações de hardware e fiação do controlador além de uma troca de módulos, e é um projeto de adaptação em vez de um reparo de manutenção.

P2: A minha máquina tem um alarme servo apenas num dos três eixos controlados pelo H302.

Não necessariamente. Os alarmes de servo que aparecem num único eixo são frequentemente causados por avaria do isolamento do motor, degradação do sinal do codificador devido a danos no cabo ou oxidação do conector,ou problemas mecânicos no eixo do sistema de tração, em vez de falha do módulo de tração. Antes de concluir que o H302 é o defeito, inspecionar os enrolamentos do motor para a resistência de isolamento no eixo afetado, verificar o cabo de feedback de codificador para a continuidade e proteção continuidade,e procurar qualquer correlação do padrão de alarme com condições de funcionamento específicas (carga, temperatura ou velocidade). Se o alarme desaparecer quando o eixo for conduzido numa direcção diferente ou sob carga reduzida,que é um forte indicador de um problema de motor ou mecânico, em vez de uma falha de acionamentoSe o alarme persistir independentemente das condições de funcionamento e não aparecer nos outros dois eixos, apesar de uma carga semelhante,O módulo em si torna-se um culpado mais provável mas as etapas de diagnóstico acima devem ser concluídas antes de se comprometer com uma ordem de substituição.

P3: A variante do OCR "AO6B-6O96-H3O2" na URL da listagem é um número de parte diferente do A06B-6096-H302?

Não, eles se referem à mesma unidade. Este é um conhecido artefato de reconhecimento óptico de caracteres com números de peça FANUC.O número "0" (zero) e a letra "O" são visualmente quase idênticos nas fontes de rotulagem da FANUC"AO6B-6O96-H3O2" é simplesmente "A06B-6096-H302" com zeros interpretados erroneamente como a letra O por toda parte.O rótulo da placa de identificação física no hardware FANUC original usa caracteres numéricos em todos os; listagens digitais que foram processadas por OCR ou transcritas manualmente a partir de fotografias introduzem estes erros de renderização.tratar ambas as formas de cadeia como equivalentesA referência autorizada é sempre o rótulo físico no hardware real.

P4: Temos duas máquinas com acionamento A06B-6096-H302. Devemos armazenar uma unidade sobressalente antes que uma falhe, ou esperar até que uma falha ocorra?

Dado que as peças da série A06B-6096 não estão em produção e que a disponibilidade no mercado secundário depende do que foi recuperado das máquinas desativadas,O estoque proativo é a abordagem mais defensiva para instalações que executam várias máquinas nesta unidadeO diferencial de custo entre um reservatório planeado adquirido quando o estoque está disponível e uma aquisição de emergência quando uma máquina está fora de funcionamento é significativo, não só em termos de preço unitário, mas também em termos de custos.Mas no transporte expedidoPara duas máquinas na mesma variante de acionamento,uma única reserva confirmada na prateleira cobre ambos e representa um custo de seguro relativamente modesto para esse cenárioQuanto mais cedo for efectuada uma verificação dos stocks e uma reserva assegurada, maior a probabilidade de uma unidade adequada estar disponível a um preço e um prazo razoáveis.

P5: Após a instalação de uma máquina de substituição A06B-6096-H302, quais as etapas de verificação que devem ser completadas antes de a máquina voltar à produção completa?

Um processo estruturado de execução e verificação após a substituição da unidade reduz o risco de detecção de problemas sob pressão de produção.Depois de ligar e confirmar que a unidade inicializa sem alarme, cada um dos três eixos controlados deve ser exercido individualmente através de toda a sua autonomia a uma taxa de alimentação reduzida, verificando o movimento suave, ausência de alarmes de servo,e leituras de feedback de posição normal no ecrã CNCApós verificações de um eixo, executar movimentos de vários eixos coordenados representativos dos ciclos de funcionamento normais da máquina para verificar se não há problemas de interação entre eixos.Verificar se todas as posições do eixo retornam com precisão à referência após o homing. Monitorizar a temperatura do gabinete durante este funcionamento, uma vez que um motor novo ou renovado pode funcionar ligeiramente mais quente do que o esperado durante a operação inicial.Apenas após a conclusão desta verificação estruturada e a observação de um funcionamento estável em vários ciclos de ensaio, a máquina está pronta para voltar à usinagem de produçãoEste processo leva normalmente de trinta a sessenta minutos e é um tempo bem gasto antes de colocar a máquina num lote de produção.

Geração correta, três eixos confirmados.
