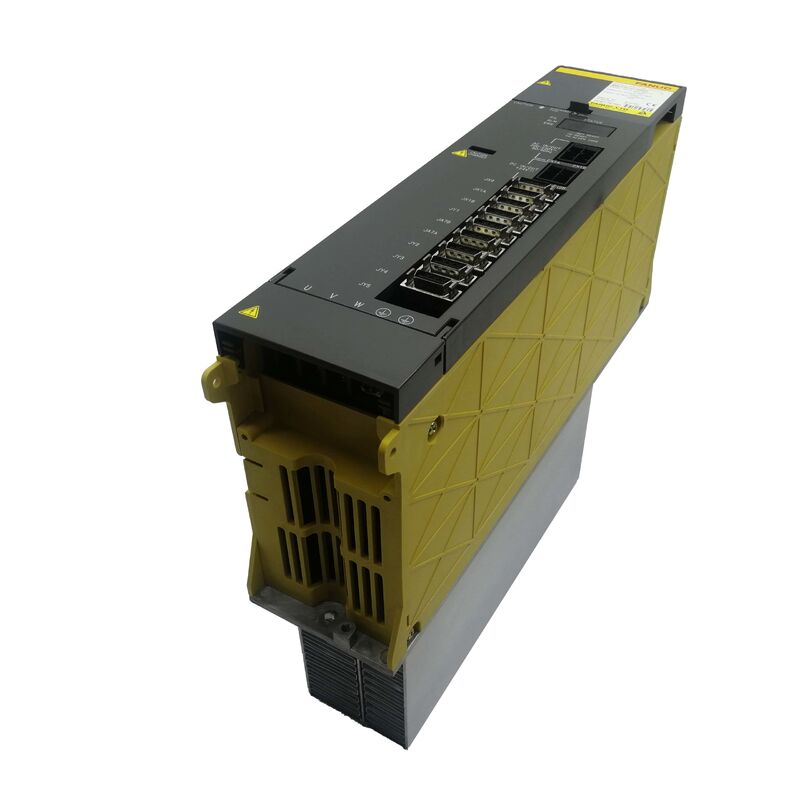

Unidade Amplificadora Servo AC FANUC A06B-6102-H211 — Descrição do Produto

O Eixo Que Não Precisa de Força Bruta Ainda Precisa do Drive Certo

No projeto de máquinas-ferramenta CNC, nem todos os eixos são iguais. Os eixos que movem a peça ou carregam a cabeça do fuso sob cargas de corte pesadas impõem demandas muito diferentes em seus drives em comparação com os eixos responsáveis pelo posicionamento preciso e de carga leve — uma mesa rotativa que indexa em pequenos incrementos, um eixo auxiliar que controla um braço trocador de ferramentas ou o eixo de avanço fino em uma retificadora onde o movimento suave em baixa velocidade é mais importante do que a capacidade de corrente de pico.

O FANUC A06B-6102-H211 é construído exatamente para essa extremidade do espectro. Ele se situa na faixa de classificação de corrente mais baixa dentro da família de amplificadores de eixo duplo da Série α — o H211 — emparelhado com os servomotores que alimentam eixos mais leves onde o consumo de corrente permanece bem dentro de limites moderados durante a operação normal. Instalar um amplificador superdimensionado nesses eixos não melhora o desempenho; na verdade, pode comprometer a estabilidade do posicionamento fino, introduzindo incompatibilidade de resolução no loop de feedback de corrente. A variante correta para o eixo correto é o que permite que toda a máquina funcione como seu projetista pretendia.

Esta unidade é fabricada no Japão, certificada pela CE e disponível em condições novas e recondicionadas testadas. Se A06B-6102-H211 for o número documentado para o seu slot de drive com defeito, esta página cobre tudo o que você precisa para tomar uma decisão de fornecimento confiante.

Lendo o Gabinete do Drive: H211, H215 e H230 Lado a Lado

Máquinas que executam drives FANUC Série α frequentemente têm mais de um módulo A06B-6102 no gabinete, e eles são frequentemente variantes diferentes — porque diferentes agrupamentos de eixos carregam diferentes perfis de carga. Entender como essas três variantes comuns se relacionam ajuda a esclarecer por que o número da peça deve ser correspondido precisamente ao seu slot, não substituído livremente.

Todos os três compartilham o mesmo fator de forma física, a mesma interface de servo analógica para o controlador FANUC e o mesmo layout do conector do barramento de drive. É precisamente isso que torna a substituição acidental um risco — eles parecem intercambiáveis em uma prateleira ou em uma listagem, mas os dados de parâmetros do servo do CNC são configurados para a faixa de corrente específica de cada slot. Colocar um H230 em um slot H211 sem atualizar os parâmetros do amplificador, e o loop de regulação de corrente se comportará incorretamente, potencialmente causando oscilação do eixo ou instabilidade em baixas velocidades — o exato intervalo de operação onde esses eixos mais leves passam a maior parte do seu tempo de trabalho.

O Que o H211 Diz Sobre Esta Unidade

Na convenção de número de peça da Série α da FANUC, o sufixo após o H codifica a configuração do eixo do drive e a faixa de saída de corrente em um padrão consistente. Para o A06B-6102-H211:

O "2" líder confirma que este é um módulo de eixo duplo — uma unidade física controlando dois eixos servo simultaneamente. Isso é padrão para a família A06B-6102: uma seção de energia compartilhada com regulação de corrente independente por eixo, permitindo que dois eixos sejam controlados a partir de um único slot de drive no gabinete.

O "11" final coloca esta variante na extremidade inferior da escala de classificação de corrente dentro da linha de eixo duplo da Série α. É a faixa correspondente a servomotores com requisitos de corrente contínua mais baixos — motores comumente usados nos eixos mais leves e orientados para precisão em um sistema CNC.

Uma nota prática para compradores: o URL nesta página contém a string "AO6B-6IO2-H2II" — este é um artefato comum de OCR e renderização de fonte onde o numeral zero (0) é lido incorretamente como a letra O, e o numeral um (1) é lido incorretamente como a letra I. O número da peça real é inequivocamente A06B-6102-H211 com todos os caracteres numéricos. Ao referenciar a documentação da máquina, sempre verifique contra a etiqueta da placa de identificação física e trate a confusão de caracteres ópticos em listagens digitais como um perigo conhecido com números de peça FANUC.

Especificações

Onde o H211 se Encaixa em Configurações Reais de Máquinas

A faixa de corrente inferior do H211 o torna bem adequado para os seguintes cenários, todos os quais são comuns no campo:

Tornos e centros de torneamento CNC de pequeno formato com servomotores compactos em seus eixos de carro transversal e carro. Essas máquinas não exigem a margem de corrente de um centro de usinagem grande, e seus servomotores são correspondidos de acordo. Um gabinete de drive nesta configuração pode usar módulos H211 em toda a linha, em vez do arranjo misto H211/H230 visto em máquinas mais pesadas de três eixos.

Máquinas de eletroerosão a fio, onde o movimento do eixo é lento, altamente preciso e envolve carga mecânica mínima contra a peça. As demandas de corrente nos eixos servo neste tipo de máquina são consistentemente baixas, e um amplificador de faixa inferior é a especificação correta para esse ambiente operacional.

Eixos rotativos e de indexação em centros de usinagem onde os eixos de trabalho primários (X, Y, Z) podem usar módulos de corrente mais alta, mas um quarto ou quinto eixo auxiliar controlando uma mesa rotativa ou cabeçote de indexação opera sob cargas muito mais leves. Nesta configuração mista, módulos H211 para os eixos mais leves e H215 ou H230 para os eixos primários no mesmo gabinete é um arranjo comum.

Fresadoras mais antigas com servomotores compactos, onde o fabricante original da máquina selecionou motores menores especificamente correspondidos ao envelope de corte e ao curso do eixo do projeto. Essas máquinas geralmente têm um gabinete completo de módulos de drive de corrente mais baixa.

Condição e Garantia

Unidades novas / originais são estoque de fábrica não instalado em embalagem apropriada, cobertas por uma garantia de 12 meses. Estas são a escolha certa quando a máquina está em produção contínua e as expectativas de confiabilidade são mais altas.

Unidades recondicionadas testadas vêm de máquinas desativadas ou atualizadas, foram funcionalmente verificadas em condições operacionais e carregam uma garantia de 3 meses. Elas são uma opção prática para estoque de reserva planejado, máquinas de baixa utilização ou reparos sensíveis ao orçamento onde uma unidade funcionando corretamente é o objetivo.

Todas as reivindicações de garantia exigem que o rótulo original permaneça intacto. Unidades que chegam danificadas, incompletas ou que não correspondem à descrição devem ser relatadas no dia da chegada ou no próximo dia útil, com fotografias, se possível. Unidades não funcionais dentro de 4 dias após o recebimento em condições operacionais normais qualificam-se para devolução ou substituição. A garantia não cobre danos por instalação incorreta, propagação de falha do lado do motor ou erros de configuração de parâmetros aplicados após a entrega.

Pedido e Logística

Envio: 2 a 4 dias úteis após a confirmação do pagamento, de nosso armazém em Guangzhou.

Frete: DHL e FedEx para entrega internacional. A retirada no armazém local de Guangzhou está disponível e pode ser organizada diretamente. O frete combinado se aplica quando várias peças são encomendadas juntas — uma opção útil ao adquirir vários componentes de drive para um único reparo de máquina ou um programa de peças de reposição cobrindo várias máquinas.

Pagamento: Transferência bancária T/T para todos os valores de pedido. PayPal e Western Union para pedidos de até US$ 500.

Alfândega: Todos os impostos de importação, taxas e taxas do país de destino são de responsabilidade do comprador. Compradores em regiões onde o serviço padrão DHL/FedEx é restrito ou indisponível devem entrar em contato com a equipe de vendas antes de fazer um pedido para que arranjos logísticos alternativos possam ser discutidos. Não assuma disponibilidade de serviço para todos os destinos sem verificar primeiro.

Perguntas Frequentes

P1: Não consigo obter o H211 rapidamente e a máquina está parada. Posso substituir temporariamente um H215 para manter a produção funcionando enquanto espero pela peça correta?

Fisicamente, um H215 caberá no mesmo slot que um H211 — o fator de forma é idêntico. No entanto, para fazê-lo funcionar corretamente, é necessário atualizar o parâmetro do amplificador servo no CNC para corresponder às características de classificação de corrente do H215. Sem essa alteração de parâmetro, o loop de regulação de corrente para ambos os eixos desse módulo estará operando contra dados de referência incorretos, o que pode causar erros de posicionamento fino, instabilidade em baixa velocidade ou estados de alarme inesperados. A atualização do parâmetro em si não é tecnicamente difícil para alguém familiarizado com a configuração de parâmetros servo FANUC, mas deve ser feita e depois verificada com movimentos de teste do eixo antes de confiar a máquina para produção. O risco principal é que a correção temporária possa alterar a sintonia do servo da máquina de maneiras que afetem sutilmente a qualidade da peça — sempre retorne à variante H211 correta e restaure os parâmetros originais assim que a peça correta estiver disponível.

P2: Por que a listagem do produto mostra "AO6B-6IO2-H2II" — é um número de peça diferente?

Não, é o mesmo número de peça renderizado através de reconhecimento óptico de caracteres (OCR). A FANUC usa uma fonte em algumas de suas etiquetas onde o numeral "0" (zero) e a letra "O" são visualmente semelhantes, assim como o numeral "1" (um) e a letra "I". Quando as etiquetas dos números de peça são escaneadas ou digitadas a partir de fotografias, esses caracteres frequentemente são transpostos em registros digitais. O número de peça correto é sempre A06B-6102-H211 — todos numéricos após a letra inicial A. Ao procurar por esta peça ou referenciar a documentação da máquina, trate "AO6B-6IO2-H2II" e "A06B6102H211" como a mesma unidade. As placas de identificação físicas em equipamentos FANUC são a referência autoritativa; transcrições digitais devem ser verificadas contra a etiqueta real do hardware.

P3: Nossa máquina ficou armazenada por aproximadamente dois anos antes de ser reativada. O drive não falhou — foi simplesmente armazenado com a máquina. Precisamos fazer algo antes de ligar o drive?

O armazenamento prolongado introduz duas preocupações potenciais para amplificadores servo desta geração. Primeiro, os capacitores eletrolíticos na seção do barramento DC perdem gradualmente sua capacidade de carga quando não são energizados por um longo período — um processo chamado degradação do capacitor. Para períodos de armazenamento de dois anos ou mais, uma sequência de energização controlada é aconselhável: ligue o drive gradualmente usando um transformador variável (variac) em tensão reduzida durante um período de trinta a sessenta minutos, permitindo que os capacitores se reformem em condições suaves antes de aplicar a tensão total. Segundo, quaisquer conectores ou superfícies de contato que tenham sido expostos à umidade durante o armazenamento devem ser inspecionados quanto à oxidação antes da conexão. Internamente, o próprio drive deve ser inspecionado quanto a evidências de danos por condensação. Se o ambiente de armazenamento foi climatizado e a unidade foi armazenada na embalagem original, o risco é menor — mas a etapa de condicionamento do capacitor é uma precaução sensata, independentemente das condições de armazenamento.

P4: Gerenciamos a manutenção de várias pequenas máquinas CNC e várias foram sinalizadas para potenciais problemas de drive. Existe uma maneira de testar a saúde do drive sem remover e enviar os módulos?

 A avaliação in-situ da saúde dos amplificadores servo Série α tem alguns limites práticos, mas existem abordagens de diagnóstico úteis que não exigem a remoção do módulo. A tela de diagnóstico servo do controlador CNC pode exibir dados de feedback de corrente, erro de velocidade e erro de posição em tempo real — padrões incomuns nesses valores durante o movimento normal do eixo podem indicar degradação relacionada ao drive antes que uma falha completa ocorra. Os LEDs de status do amplificador também fornecem informações de histórico de falhas em muitos módulos Série α: um padrão de alarmes transitórios recorrentes que desaparecem na reinicialização, ou alarmes que se correlacionam com condições de carga específicas, muitas vezes apontam para um drive com desempenho térmico marginal ou comutação IGBT enfraquecida. A inspeção física das ventoinhas de resfriamento do drive é útil — ventoinhas falhas ou lentas são uma causa principal de deterioração acelerada do drive. Se um eixo específico tem gerado alarmes servo intermitentes por vários meses sem uma causa clara de motor ou cabo, o módulo de drive para esse eixo é um próximo foco razoável de investigação.

P5: Estamos comprando várias peças em vários pedidos nos próximos meses como um programa de manutenção planejado. Existe uma maneira preferencial de estruturar essas compras para obter o melhor resultado em preço e frete?

 Para um programa de manutenção estruturado cobrindo várias máquinas em um período estendido, a abordagem mais eficaz é enviar uma lista consolidada de requisitos antecipadamente — todos os números de peça previstos, quantidades estimadas e cronograma aproximado — mesmo que os pedidos individuais sejam feitos em etapas. Isso permite que a equipe de vendas verifique a disponibilidade global de todas as variantes necessárias de uma vez, sinalize aquelas com estoque limitado ou prazos de fornecimento mais longos e defina expectativas sobre quais itens precisam ser priorizados em pedidos anteriores. Isso também cria a base para discutir arranjos de frete combinado em lotes de peças, o que reduz o custo de frete por unidade em comparação com remessas individuais. Gerentes de manutenção que planejam sua aquisição de peças de reposição da Série α trimestralmente em vez de reativamente geralmente enfrentam menos situações de emergência de fornecimento e custos totais de peças mais baixos — o mercado secundário para esses drives recompensa compradores que não estão operando sob pressão de parada de produção.

Faixa correta. Eixo correto. Estoque com origem no Japão confirmado.
