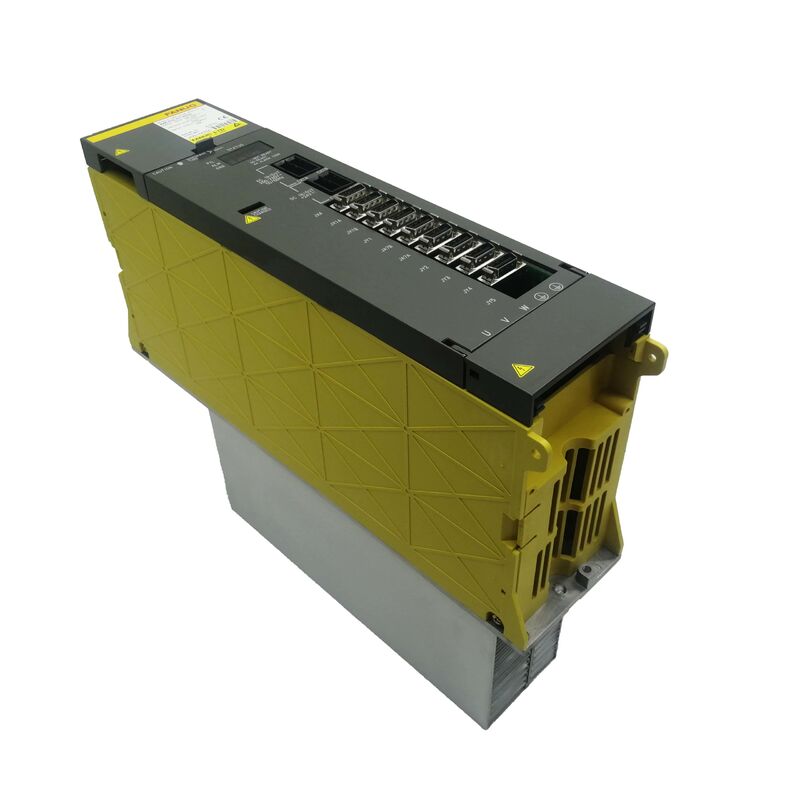

FANUC A06B-6102-H215 Unidade de servoamplificador AC “Descrição do produto

Quando a máquina está velha, mas a linha de produção ainda precisa dela

Nem todas as máquinas-ferramenta CNC no chão de uma fábrica são novas.As máquinas que fazem o trabalho diário mais confiável são aquelas que estão funcionando há quinze ou vinte anosQuando uma dessas máquinas dispara um alarme de servo e pára,A questão não é sempre "deveríamos substituí-loÉ muitas vezes "quão rápido podemos colocar o drive de volta em linha?"

The FANUC A06B-6102-H215 is a servo amplifier unit from FANUC's α Series — a generation of drives that powered a significant portion of the world's CNC machine tools through the 1990s and into the 2000sÉ fabricado no Japão, com certificação CE, e está disponível em estado novo e remodelado.Esta página é para ti..

Série α versus Série αi Esta distinção é mais importante do que se pensa

Um dos erros de fornecimento mais comuns na aquisição de FANUC servo drive acontece aqui: compradores que procuram uma variante A06B-6102 acidentalmente recebem, ou quase encomendam,uma unidade A06B-6114 ou A06B-6134 da série αiOs números são próximos. Os módulos podem parecer visualmente semelhantes nas listas online. Mas eles não são intercambiáveis, e a diferença vai muito além de um único dígito no número da peça.

O A06B-6102 pertence à FANUCSérie αA série αi (A06B-6114, A06B-6134,e variantes relacionadas) utiliza o ônibus serial de fibra óptica FSSB digital da FANUC para comunicação drive-to-controllerEstes dois tipos de interfaces são arquitetonicamente incompatíveis. Uma unidade αi não pode ser colocada em uma máquina da série α sem mudanças no controlador, revisão dos parâmetros e potencial substituição do motor..

A série α foi projetada para trabalhar com controladores FANUC da série 0, série 16, série 18 e série 21 famílias, entre outros.A A06B-6102 é a série de acionamento corretaSe a sua máquina executar um controlador 0i, 30i, ou 31i, você está olhando para a família de produtos errado inteiramente.

A verificação do modelo do controlador antes de encomendar leva dois minutos e evita um caríssimo erro de envio.

O que o H215 diz sobre esta unidade

A convenção do sufixo número de parte da FANUC na série α reúne informações técnicas significativas na cadeia alfanumérica após a H. Na designação H215:

O"2"posição indica que este é umMódulo de dois eixos- uma única unidade física que aciona dois eixos de servo simultaneamente, partilhando uma secção de potência comum, proporcionando ao mesmo tempo uma regulação independente da corrente para cada eixo.Esta é a arquitetura padrão para módulos multi-eixo da série α, em que uma posição do porta-motores controla dois eixos de movimento.

O"15"O componente identifica o nível de classificação de corrente de saída específica para esta variante dentro da configuração de duplo eixo.A corrente de saída nominal deve ser correspondida aos servomotores de cada eixo não apenas aproximadamente, mas especificamente para as classificações de corrente contínua e de pico do motor.instalar um amplificador de grandes dimensões para motores de corrente muito baixa cria instabilidade de posicionamento fino devido a desajuste de resolução no loop de feedback de corrente.

Se a folha de parâmetros da sua máquina ou a placa de identificação da unidade original falhada mostrar H215, essa é a variante específica da fonte.

Especificações

A realidade da procura de peças da série α

O mercado secundário de unidades FANUC da série α deve ser compreendido: a disponibilidade se restringe com o tempo, não porque a procura desapareça,mas porque o conjunto de unidades recuperáveis diminui à medida que as máquinas são descartadas, reconstruídos com controladores mais recentes, ou simplesmente perdidos no tempo sem os seus componentes serem catalogados e salvos.

Uma máquina que foi instalada em 1998 e tem estado a funcionar de forma fiável não está no calendário de substituição de ninguém até que a unidade falhe.a equipa de manutenção descobre que os motores da série α que alimentam essa máquina já não estão em produção ativa, e que o estoque global consiste no que foi fabricado há anos, distribuído a vários revendedores e distribuidores de peças sobressalentes.Algumas variantes continuam a ser genuinamente disponíveis como novas na caixa das cadeias de abastecimento de serviços da FANUCOutros estão disponíveis principalmente como unidades renovadas retiradas de equipamentos desativados.

A disponibilidade atual da variante H215 deve ser confirmada imediatamente antes de finalizar qualquer plano de aquisição.Contacte a equipa de vendas para uma verificação do stock em activo, especialmente se estiver a planear um projecto de reparação com um prazo de retorno à produção..

Opções de condições e cobertura de garantia

Novo / Condição originalAs unidades devem ser desmontadas, em embalagens de protecção originais ou adequadas, eGarantia de 12 mesesEstes são adequados para máquinas em produção contínua onde as expectativas de fiabilidade são mais elevadas.

Unidades remodeladas testadasSão recuperadas de máquinas desactivadas ou modernizadas, limpas, testadas funcionalmente sob carga e verificadas antes da sua introdução na lista.Garantia de 3 mesese são uma escolha prática para máquinas de menor utilização, estoque de reserva de reserva ou cenários de reparação sensíveis ao orçamento, em que uma unidade de trabalho verificada é a prioridade.

Em ambos os casos, o rótulo original do módulo deve permanecer intacto e a unidade deve ser devolvida na mesma condição em que foi enviada, se for feita uma reclamação de garantia.A garantia não cobre danos físicos sofridos durante a instalação, danos causados por falhas do lado do motor ou problemas causados por configurações incorretas dos parâmetros após a instalação.

Encomenda e Envio

Os artigos são enviados no prazo2 a 4 dias úteisA entrega internacional é efectuada através doDHL e FedExPode ser organizada uma recolha no armazém local de Guangzhou.O envio combinado está disponível para encomendas que cobrem vários números de peças ¢ útil quando se procuram vários componentes para uma reconstrução de uma única máquina ou uma atualização planejada do inventário de peças de reposição.

Opções de pagamento:Transferência bancária T/T (todos os valores) PayPal e Western Union (encomendas até USD $500).

Os compradores transfronteiriços são responsáveis pelos direitos de importação, impostos e quaisquer taxas do país de destino.

Se as mercadorias não chegarem no prazo de 10 dias a contar da data de expediçãoAvise-nos imediatamente.Se a mercadoria chegar danificada, incompleta ou não conforme descrito, notificar no mesmo dia ou no dia útil seguinte, sempre que possível com fotografias.As unidades que se revelem não funcionais no prazo de 4 dias a contar da receção em condições normais de funcionamento podem ser devolvidas ou substituídas..

Perguntas Frequentes

P1: A minha máquina utiliza um controlador FANUC Série 18.

As unidades da série α A06B-6102 são concebidas para interfaçar com os controladores analógicos servocompatíveis da FANUC, que incluem os controladores da série 16, 18,e 21 famílias, bem como certas configurações da série 0 mais antiga. Se a interface de servo da sua máquina é analógica em vez de fibra óptica digital (FSSB), então sim ¢ a série A06B-6102 é a família de acionamento apropriada.Verifique as folhas de dados de parâmetros da sua máquina ou a placa de identificação da própria unidade falhadaA família de controladores por si só não confirma a variante do sufixo H; isso é determinado pelas especificações do motor em cada eixo.

P2: Pode uma unidade da série αi (como a A06B-6114) ser usada como substituto da A06B-6102-H215 em uma máquina mais antiga?

Não, não como um substituto direto sem trabalho adicional significativo.Uma unidade αi instalada numa máquina da série α não será reconhecida pelo controlador durante a inicializaçãoA realização de tal função de troca exigiria alterações de hardware do controlador, novos cabos, verificação da compatibilidade do codificador do motor e uma configuração completa de parâmetros .Para uma máquina que simplesmente precisa de uma unidade falhada substituída e devolvida às suas especificações originais, a procura da variante A06B-6102 correta é o caminho prático.

P3: O sufixo H215 na nossa unidade falhada parece danificado e parcialmente ilegível.

Se o rótulo da placa de identificação for ilegível, existem várias formas de confirmar a variante correta.As folhas de parâmetros do servoacionamentoEm segundo lugar, se outros eixos da mesma máquina utilizarem o mesmo modelo de acionamento, o modelo de acionamento deve ser especificado em cada eixo.o rótulo legível nessas unidades confirmará a varianteEm terceiro lugar, os dados dos parâmetros do controlador CNC podem, por vezes, indicar as especificações do amplificador ligado.e tipo de controlador este é suficiente para restringir a variante provável para uma lista curta para confirmação.

P4: Estas são unidades mais antigas. Vale a pena reparar a máquina, ou devemos considerar uma adaptação completa CNC em vez disso?

Esta é uma pergunta que muitos gestores de manutenção enfrentam com equipamentos da série α em envelhecimento, e a resposta depende realmente de cada caso.A substituição de um motor fornecimento e instalação de uma unidade A06B-6102 é tipicamente o caminho mais rápido de volta à produção e traz o menor custo imediatoUma adaptação completa (substituição do controlador, dos motores e da fiação) devolve a máquina à tecnologia de geração actual, mas envolve tempo de projecto significativo, despesas de capital,e um período de inatividade que pode se estender de dias a semanas dependendo da complexidadeSe a condição mecânica da máquina for boa e a falha estiver isolada da unidade, uma substituição directa geralmente faz sentido economicamente.Se a máquina tiver falhas de accionamento repetidas em vários eixos durante um curto período de tempo, ou se a falha é sintomática de uma deterioração elétrica mais profunda, uma conversa de adaptação torna-se mais relevante.

Q5: Precisamos manter um estoque de peças sobressalentes para várias máquinas rodando unidades da série α. Qual é a maneira mais eficiente de fornecer várias variantes ao mesmo tempo?

Para os programas de peças sobressalentes para máquinas múltiplas, a apresentação de uma lista consolidada de todos os números e quantidades de peças necessárias num único inquérito é a abordagem mais eficiente.Isso permite que a equipe de vendas verifique a disponibilidade em todas as variantes simultaneamente, identificar quaisquer que exijam um prazo de entrega adicional ou fontes alternativas e oferecer transporte combinado para reduzir os custos de frete.Também revela precocemente potenciais lacunas de estoque antes de uma falha na máquina criar urgência. Ao compilar uma lista de peças sobressalentes para as unidades da série α, incluir os números de peças das placas de identificação dos módulos diretamente em vez de traduzir da memória,Como pequenas diferenças de sufixo entre variantes podem ter implicações técnicas significativas.

Substituição da mesma geração, estoque verificado, transporte mundial.
