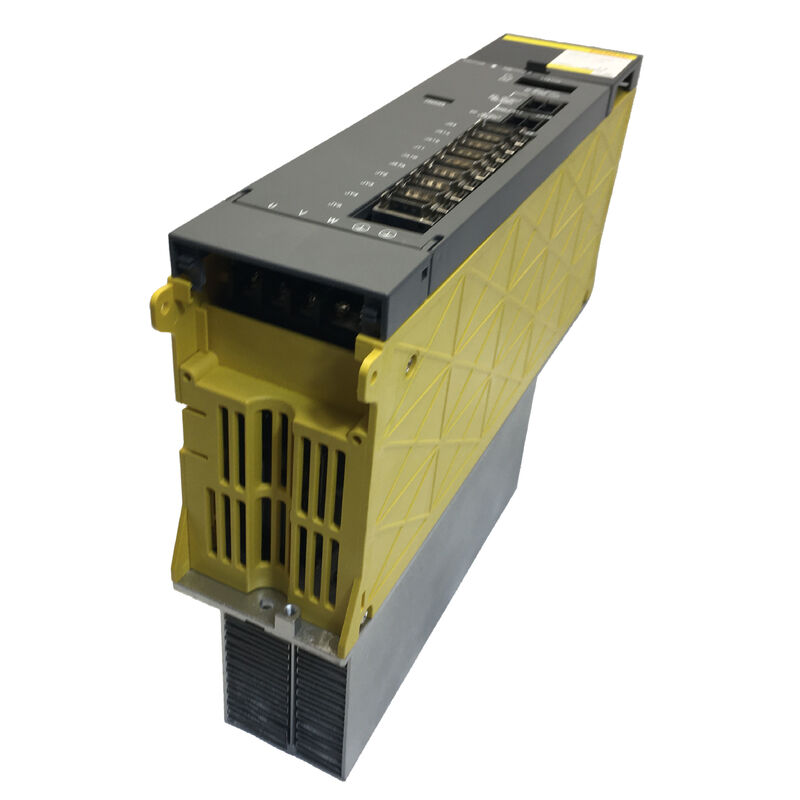

FANUC A06B-6102-H230 Unidade Amplificadora de Servo CA — Descrição do Produto

Três Eixos, Dois Slots de Drive, Uma Diferença Crítica

Aproxime-se de um centro de usinagem controlado pela FANUC do final dos anos 90 ou início dos anos 2000 e abra o gabinete do drive. Em muitas configurações, você encontrará os eixos X e Y servidos por um módulo amplificador de servo de eixo duplo, e o eixo Z — o eixo vertical que suporta todo o peso da ferramenta de corte — tratado separadamente, muitas vezes por um módulo com uma classificação de corrente significativamente maior. A mecânica do movimento vertical, a compensação da gravidade e as demandas de torque dos movimentos rápidos do eixo Z simplesmente exigem mais do drive.

Esse é o ambiente para o qual o A06B-6102-H230 foi projetado. Ele pertence à família de amplificadores de servo da série α da FANUC, e dentro dessa família, o H230 é um módulo de eixo duplo classificado em uma faixa de corrente de saída contínua mais alta do que o H215. Para os eixos onde as cargas são mais pesadas e as demandas de corrente são maiores, esta é a variante que o sistema especifica — e instalar a errada é uma maneira confiável de gerar alarmes de sobrecarga térmica até que alguém rastreie o problema de volta ao gabinete do drive.

Esta unidade é fabricada no Japão, certificada pela CE e disponível em condição nova e recondicionada. Se H230 for o número na documentação da sua máquina ou na etiqueta do módulo que falhou, continue lendo.

H230 e H215 — Mesma Série, Trabalhos Diferentes

Como esses dois números de peça diferem apenas em seu sufixo, eles valem a pena ser abordados diretamente. Tanto o A06B-6102-H215 quanto o A06B-6102-H230 são módulos de eixo duplo da série α da FANUC — mesma família de drives, mesma interface de comunicação, mesmo fator de forma físico, mesma compatibilidade de controlador. O que os separa é a corrente de saída nominal, que o sufixo codifica.

O "2" em ambas as designações confirma a configuração de eixo duplo. Os dígitos finais — "15" versus "30" — representam diferentes faixas de classificação de corrente. O H230 está em uma posição mais alta nessa hierarquia do que o H215. Em termos práticos, isso significa que o H230 é compatível com servomotores com maior consumo de corrente contínua: motores de eixo maiores, cargas mais pesadas ou aplicações onde o motor vê demanda de alto torque sustentada durante a operação normal.

Substituir um H215 onde um H230 é especificado — mesmo que temporariamente, mesmo que "apenas para fazer a máquina funcionar" — geralmente resultará no drive atingindo seu limite de proteção térmica durante ciclos de carga pesada. O alarme pode não aparecer imediatamente em trabalhos leves, o que torna o descompasso fácil de ignorar inicialmente e mais difícil de diagnosticar quando a falha surge. A correção correta é sempre a variante corretamente classificada.

A substituição reversa, instalando um H230 onde um H215 é especificado, acarreta seus próprios riscos: as configurações de parâmetro para as classificações de corrente do amplificador precisam corresponder, e um descompasso aqui pode causar regulação de corrente instável em eixos de menor potência. Nenhuma direção de substituição de peça errada é benigna.

Especificações

Onde o H230 Aparece na Prática

Em um centro de usinagem vertical típico de três eixos executando um controlador FANUC Series 16 ou 18, o gabinete do drive é organizado por atribuição de eixo e perfil de carga. Os eixos X e Y lidam com o movimento horizontal da mesa — geralmente menor inércia, curvas de carga mais previsíveis. O eixo Z lida com o posicionamento vertical sob gravidade, muitas vezes com um fuso de esferas que deve neutralizar tanto as forças de corte quanto o peso da cabeça do fuso.

Para máquinas configuradas dessa forma, o módulo de drive do eixo Z frequentemente carrega uma classificação de corrente mais alta do que o módulo X/Y no mesmo gabinete. É aí que o H230 tende a aparecer — não porque a contagem de eixos é maior, mas porque o motor que ele serve consome mais corrente em condições normais de operação do que os motores nos eixos mais leves.

A mesma lógica se aplica em centros de torneamento com chucks pesados, ou em máquinas onde um eixo consistentemente opera fresas de grande diâmetro em taxas de avanço agressivas. O pareamento de drives nesses gabinetes raramente é arbitrário; o fabricante da máquina especificou diferentes faixas de corrente para diferentes cargas de eixo, e o número da peça da série α codifica exatamente essa decisão de engenharia.

Ao adquirir uma substituição, a atribuição do eixo importa tanto quanto o número da peça. Se o drive com defeito for o que serve o eixo Z em um centro de usinagem de três eixos, o H230 é provavelmente a unidade correta para esse slot — mas sempre verifique a documentação da máquina em vez de assumir apenas pelo rótulo do eixo.

O que Afeta a Confiabilidade a Longo Prazo do Drive em Instalações da Série α

A vida útil do amplificador de servo nesta geração de drives FANUC está intimamente ligada ao gerenciamento térmico. Os módulos IGBT internos e os circuitos de driver de gate geram calor proporcional à corrente que está sendo comutada, e a arquitetura de resfriamento depende do fluxo de ar consistente através do gabinete e sobre as aletas do drive. Em uma máquina que está funcionando há quinze ou vinte anos, os ventiladores montados diretamente nos módulos amplificadores estão entre os itens de manutenção mais negligenciados — eles funcionam continuamente, acumulam poeira e, quando seus rolamentos começam a falhar, o fluxo de ar diminui antes de qualquer aviso audível óbvio.

Um drive que funciona quente por meses antes de falhar pode ter danificado seus circuitos internos além do que testes externos podem revelar completamente — o que é uma razão pela qual uma unidade recondicionada testada de equipamentos devidamente desativados é uma opção mais confiável do que uma unidade retirada de histórico incerto. A substituição do ventilador no módulo amplificador, combinada com uma limpeza completa do gabinete ao instalar um novo drive, estende significativamente a vida útil da unidade de substituição.

O outro caminho comum de falha em drives da série α são os capacitores do barramento CC, que se degradam com a idade mesmo sob condições normais de operação. Em unidades que foram armazenadas por longos períodos em vez de ativamente usadas, a condição do capacitor vale a pena verificar antes de colocar o módulo em uma máquina de produção crítica sem um período de rodagem monitorado.

Garantia, Condição e Devoluções

Unidades novas são estoque original não instalado, embalado adequadamente e coberto por uma garantia de 12 meses. Estas são a escolha certa para máquinas críticas de produção onde os custos de tempo de inatividade são significativos e as expectativas de confiabilidade são altas.

Unidades recondicionadas testadas possuem uma garantia de 3 meses e são adequadas para programas de peças de reposição planejadas, máquinas de menor utilização ou situações onde o orçamento é a principal restrição. Todas as unidades recondicionadas são testadas funcionalmente antes da listagem. Unidades que não podem ser verificadas quanto à especificação operacional não são listadas, independentemente da condição visual.

Para reclamações de garantia: relate danos, entrega incompleta ou incompatibilidades de descrição no dia da chegada ou no dia útil seguinte, com documentação fotográfica. Unidades que se mostrarem não funcionais dentro de 4 dias após o recebimento em condições normais de operação qualificam-se para devolução. A garantia não cobre danos por instalação incorreta, falhas do lado do motor ou erros de parâmetro introduzidos após a entrega. Os rótulos de garantia originais devem permanecer intactos em qualquer unidade devolvida.

Logística de Pedidos

Envio: 2 a 4 dias úteis após a confirmação do pagamento. Transportadoras: DHL e FedEx internacionalmente; retirada no local no armazém de Guangzhou disponível localmente. Frete combinado é oferecido quando vários componentes são pedidos juntos — isso vale a pena solicitar ao adquirir vários módulos de drive para uma única máquina.

Pagamento: Transferência bancária T/T para todos os valores de pedido; PayPal e Western Union para pedidos de até USD $500.

Compradores internacionais são responsáveis por todos os impostos de importação, taxas e custos do país de destino. Estes devem ser considerados no custo total de chegada ao comparar opções de fornecimento.

Perguntas Frequentes

P1: O gabinete de drive da minha máquina tem dois módulos A06B-6102 — um é H215 e o outro é H230. Posso usar uma única variante para estocar ambos os slots como peças de reposição?

Não como uma peça de reposição direta para ambas as posições sem ajustar os parâmetros. O H215 e o H230 são faixas de classificação de corrente diferentes, e as configurações de parâmetros do servo do controlador CNC são configuradas para corresponder à variante de amplificador específica em cada slot de drive. Se você instalar um H230 em um slot que estava anteriormente executando um H215, os dados do parâmetro para esse eixo precisarão ser atualizados para refletir as diferentes características do amplificador — ou o comportamento de regulação de corrente será incorreto. Manter peças de reposição separadas para cada variante é a abordagem mais segura para uma máquina onde ambos os tipos estão em uso. Se você quiser padronizar em uma variante, o trabalho de engenharia necessário para validar a mudança deve ser feito deliberadamente e documentado, não assumido.

P2: Como confirmo qual variante de eixo duplo da série α o slot do eixo Z na minha máquina requer, antes de fazer o pedido?

A fonte mais confiável é a documentação elétrica da máquina — o diagrama de atribuição do drive ou a folha de dados de parâmetros, que os fabricantes de máquinas geralmente incluem no manual de manutenção. Isso especificará o modelo do amplificador por eixo. A segunda fonte é a placa de identificação da unidade com defeito: mesmo que a unidade não esteja funcionando, a etiqueta do número da peça na carcaça do módulo deve ser legível. Se nenhum dos dois for acessível, os dados de parâmetros armazenados do controlador CNC geralmente incluem códigos de tipo de amplificador de servo para cada eixo que podem ser lidos através da tela de exibição de parâmetros, que um técnico experiente da FANUC pode cruzar com o número da peça correto. Fazer o pedido com base apenas no nome do eixo ("o drive Z") sem confirmar o modelo específico é um erro comum de fornecimento que é facilmente evitado.

P3: A máquina apresentou um alarme de servo em um eixo, mas o módulo de drive parece intacto externamente. Isso significa que o drive não é o problema?

A aparência externa não é um indicador confiável da condição do drive nos amplificadores da série α. A maioria dos modos de falha interna — degradação do IGBT, falhas do circuito driver, falhas de capacitor — não são visíveis externamente. A abordagem de diagnóstico antes de solicitar uma substituição deve incluir: anotar o código exato do alarme e procurar seu significado na lista de alarmes do controlador, verificar o motor e o cabo de feedback desse eixo quanto à continuidade e falhas de isolamento, e se possível trocar o módulo de drive suspeito para um slot de eixo diferente para ver se o alarme segue o módulo. Se o alarme seguir o módulo para seu novo slot, o drive é confirmado como defeituoso. Se o alarme permanecer no eixo original após a troca, o problema provavelmente está no motor, cabo ou fiação, em vez do drive em si. Realizar esta etapa de troca primeiro pode economizar o custo de solicitar uma substituição para o componente errado.

P4: Estamos importando esta unidade internacionalmente. Existem considerações de documentação ou conformidade que devemos estar cientes?

O A06B-6102-H230 possui certificação CE e é fabricado no Japão pela FANUC Corporation, o que atende aos requisitos de documentação para a maioria dos destinos de importação industrial. Para classificação alfandegária, as unidades de amplificador de servo FANUC geralmente se enquadram na categoria de equipamentos de controle industrial eletrônico na maioria das tabelas tarifárias, embora o código HS específico varie por país de destino. Os compradores devem confirmar a tarifa de importação aplicável e quaisquer licenças de importação necessárias com seu despachante aduaneiro antes de fazer o pedido, pois estes variam significativamente por região. Todos os impostos de importação, taxas e taxas de corretagem são de responsabilidade do comprador. Se o seu destino exigir documentação de conformidade específica, entre em contato com a equipe de vendas no momento da consulta — eles podem informar sobre a documentação disponível.

P5: É possível reparar o A06B-6102-H230 em vez de substituí-lo?

 O reparo em nível de placa de amplificadores de servo FANUC da série α é tecnicamente possível e é oferecido por algumas oficinas especializadas em reparo de eletrônicos industriais. A viabilidade depende do modo de falha específico: fusíveis queimados ou resistores de gate são reparos simples; a substituição do módulo IGBT é mais complexa, mas alcançável com o equipamento e componentes corretos; danos a trilhas em nível de PCB ou firmware corrompido geralmente não são econômicos para resolver. A consideração prática é o tempo — o tempo de reparo em uma oficina especializada é tipicamente medido em semanas, enquanto uma unidade de substituição de estoque disponível é enviada em dias. Para máquinas em produção ativa, a rota de substituição quase sempre tem um custo total de tempo de inatividade menor. O reparo se torna mais atraente quando a unidade é uma variante obsoleta com disponibilidade muito limitada no mercado secundário, tornando a substituição difícil de obter rapidamente, independentemente do custo. Para o H230, a disponibilidade atual do mercado deve ser verificada diretamente antes de se comprometer com o caminho de reparo.
