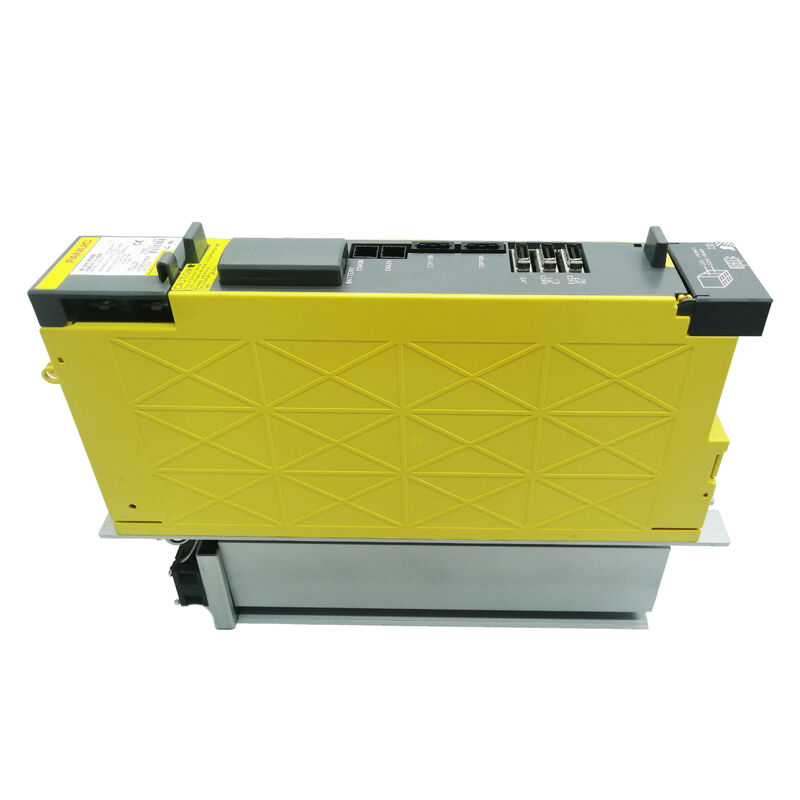

Unidade Amplificadora Servo CA FANUC A06B-6114-H104 — Descrição do Produto

Um Eixo. Precisão Total. Sem Atalhos.

Nem todo eixo CNC precisa compartilhar um módulo de acionamento com seu vizinho. Para máquinas onde o gerenciamento individual do eixo, o diagnóstico isolado de falhas ou a capacidade de corrente dedicada são mais importantes do que a compacidade do gabinete, um amplificador de eixo único é a escolha deliberada — não o compromisso. O A06B-6114-H104 é precisamente isso: um amplificador servo CA de eixo único da série αi SV da FANUC, fabricado no Japão, projetado para acionar um eixo servo com toda a autoridade de controle e integração de feedback do encoder pela qual a plataforma αi da FANUC é conhecida.

O sufixo H104 conta a história completa de forma compacta. Dentro da família A06B-6114 αi SV, "H1xx" denota configuração de eixo único, e os dígitos finais especificam a corrente de saída contínua nominal para esse canal de eixo. Essa classificação deve corresponder aos requisitos operacionais do servomotor conectado a ele — não aproximadamente, mas exatamente. O sistema de acionamento da FANUC é parametrizado, não autoconfigurável, e a instalação de um amplificador incompatível gera alarmes que nem sempre apontam diretamente para a causa real.

A Família A06B-6114: Onde o H104 se Encaixa

A série αi SV da FANUC abrange uma ampla gama de configurações de eixo e classificações de motor. A subfamília A06B-6114 abrange variantes de eixo único e de eixo duplo, cada uma com diferentes níveis de saída de corrente para corresponder a motores de tamanhos variados. O H104 é uma unidade de eixo único, o que o coloca ao lado do H106, H115 e variantes semelhantes de canal único — cada um adequado para diferentes perfis de carga do motor. As unidades de eixo duplo dentro da mesma família carregam designações H2xx (H206, H208 e assim por diante).

Isso é importante na prática porque as equipes de manutenção geralmente procuram uma substituição A06B-6114 sem especificar o sufixo, apenas para descobrir que o estoque disponível é um H206 de eixo duplo em vez do H104 de eixo único de que precisam. Os dois não são equivalentes pino a pino ou parâmetro a parâmetro. Se o slot de acionamento, o chicote de fiação e a configuração do controlador da sua máquina estiverem configurados para uma unidade de eixo único, uma substituição de eixo duplo requer retrabalho do gabinete e alterações de parâmetros que transformam uma simples troca em um exercício de engenharia de várias horas.

Especificações

Quem Realmente Compra Esta Peça

Compreender o perfil do comprador para o A06B-6114-H104 ajuda a definir expectativas realistas sobre o processo de aquisição.

Engenheiros de Manutenção são os compradores mais comuns, trabalhando contra uma máquina que já está parada. Eles conhecem o número exato da peça, já confirmaram que a falha está no amplificador e não no motor ou encoder, e precisam de disponibilidade rápida combinada com a confiança de que a unidade foi devidamente verificada antes do envio.

Reconstrutores e Retrofitadores de Máquinas adquirem esta peça durante revisões planejadas, geralmente comprando juntamente com outros componentes de acionamento da Série αi para reformar um gabinete de acionamento completo. Para este grupo, a capacidade de encomendar vários componentes e enviá-los juntos é tão importante quanto o preço da unidade.

Estocadores de Peças de Reposição — instalações que operam várias máquinas equipadas com FANUC — compram o H104 proativamente para manter como peça de reposição de manutenção. A lógica é simples: ter uma unidade verificada na prateleira converte uma potencial paralisação de produção de vários dias em uma troca de acionamento no mesmo turno.

Todos os três tipos de compradores se beneficiam da verificação da disponibilidade de estoque atual antes de fazer um pedido, pois o fornecimento de variantes específicas do αi SV muda com base no que foi obtido de inventário de máquinas desativadas.

Condição e Garantia

Novo (Original) — Estoque de fábrica, nunca instalado, com garantia de 12 meses. A primeira escolha para máquinas críticas para a produção e qualquer aplicação onde o amplificador verá operação contínua de alto ciclo desde o primeiro dia.

Recondicionado Testado — Retirado de equipamento em serviço, avaliado sob carga e verificado funcional antes da listagem. Possui garantia de 3 meses. Uma opção sensata para máquinas no final de sua vida útil de produção, aplicações de baixo dever ou compradores que montam um estoque de reposição econômico onde a garantia de uma unidade nova não é justificada pelo cronograma da máquina.

Ambas as condições são enviadas em embalagens projetadas para proteger o acionamento durante o trânsito internacional. O rótulo de garantia deve permanecer intacto em qualquer unidade submetida para serviço de garantia.

Pedido, Pagamento e Despacho

Prazo de entrega: 2 a 4 dias úteis a partir da confirmação do pagamento até o despacho.

Envio: DHL e FedEx para entrega internacional. Retirada local em Guangzhou disponível. Frete combinado em pedidos de vários itens — solicite um orçamento para vários componentes.

Pagamento: T/T (transferência bancária), PayPal, Western Union. PayPal aceito em pedidos de até US$ 500. Transferência bancária para todos os valores de pedido.

Impostos e taxas de importação no país de destino são de responsabilidade do comprador.

Política de Devolução — Clara e Direta

Mercadorias que chegam danificadas, incompletas ou que não correspondem à descrição devem ser relatadas no dia da entrega ou no dia útil seguinte, com fotos, se possível. Unidades que se mostrarem não funcionais dentro de 4 dias após o recebimento em condições normais de operação qualificam-se para devolução ou substituição. Danos causados por fiação incorreta, instalação inadequada ou erros de parâmetro não são cobertos. Devoluções não são aceitas para compras por impulso ou pedidos de peças erradas feitos sem verificação prévia de compatibilidade. Todas as devoluções devem conter o rótulo de garantia original e ser enviadas de volta nas mesmas condições em que foram recebidas.

Perguntas Frequentes

P1: Minha máquina usa um A06B-6114-H104. Posso trocá-lo por um A06B-6114-H106 se o H104 estiver fora de estoque?

Em resumo, esta não é uma troca direta. O H104 e o H106 são ambos unidades αi SV de eixo único dentro da mesma família, mas eles carregam classificações de corrente de saída contínua diferentes por eixo. Instalar uma unidade com classificação mais alta no lugar de uma com classificação mais baixa pode funcionar eletricamente, mas requer ajustes de parâmetros do servo no CNC para corresponder às características do novo amplificador. Se esses parâmetros não forem atualizados corretamente, o eixo gerará alarmes de acionamento ou se comportará erraticamente. Antes de substituir um sufixo diferente, consulte as folhas de parâmetros do servo da sua máquina e confirme com um técnico experiente em FANUC que as alterações de parâmetros estão dentro do escopo. Se você não estiver em posição de fazer isso com segurança, esperar pela unidade H104 correta é o caminho de menor risco.

P2: Como sei com certeza que o amplificador servo é o componente defeituoso e não o motor ou o encoder?

O diagnóstico de falha servo segue uma sequência lógica. Primeiro, anote o código de alarme exato exibido pelo controlador CNC — os códigos de alarme FANUC para falhas servo são específicos o suficiente para indicar se o problema está no acionamento, no motor, no sinal de feedback do encoder ou na comunicação entre o amplificador e o controlador. Segundo, inspecione visualmente o amplificador em busca de sinais de queima ou danos em componentes. Terceiro, se possível, troque o amplificador suspeito por uma unidade comprovadamente boa de outro eixo na mesma máquina — se o alarme seguir o amplificador para seu novo slot, o amplificador está defeituoso; se permanecer no slot original com um amplificador diferente, o motor ou a fiação é a causa provável. Pular esta sequência de diagnóstico e encomendar um amplificador de substituição antes de confirmar a fonte da falha é o erro mais comum — e mais caro — na manutenção de acionamentos CNC.

P3: O sufixo H104 termina em "04" — esse número corresponde diretamente a uma corrente de saída contínua específica em amperes?

Dentro da convenção de nomenclatura αi SV da FANUC, a parte numérica do sufixo está relacionada à saída nominal do amplificador, mas não é uma correspondência direta de ampère por ampère a um número redondo. Os sufixos refletem os níveis de classificação interna da FANUC em vez de um valor de corrente literal em ampères. A conclusão prática é que você deve combinar o amplificador de substituição pelo número completo da peça, não interpretando o sufixo numericamente. Se você precisar entender as especificações elétricas em detalhes — por exemplo, ao avaliar se uma variante substituta é viável — o manual Descrições da Série αi FANUC para sua geração de controlador contém as tabelas completas de especificações do acionamento.

P4: Qual é a vida útil esperada deste amplificador e o que normalmente causa falhas?

 Os amplificadores servo FANUC são construídos para longas vidas úteis em ambientes industriais, e muitas unidades da Série αi estiveram em operação contínua por 15 anos ou mais sem falhas. Quando as falhas ocorrem, as causas mais comuns são a degradação do capacitor eletrolítico no barramento CC (que tende a aparecer como falhas intermitentes ou comportamento errático antes de falha catastrófica), falha do IGBT no estágio de potência de saída (geralmente causada por falhas nos enrolamentos do motor, carga excessiva ou transientes na fonte de alimentação) e falha do ventilador de resfriamento levando ao desligamento térmico. A condição do ventilador de resfriamento vale a pena verificar regularmente — um ventilador defeituoso é barato de substituir e evita a falha muito mais cara do amplificador que se segue se o estresse térmico se acumular sem controle.

P5: É possível obter um A06B-6114-H104 novo de fábrica diretamente da FANUC e como isso se compara à compra através de um fornecedor de peças?

A FANUC vende peças de reposição através de sua rede de serviços autorizada e, em regiões onde a FANUC tem uma presença de serviço ativa, encomendar diretamente através do escritório ou distribuidor local da FANUC é uma opção. As desvantagens são o prazo de entrega e o preço — a cadeia de suprimentos direta da FANUC é confiável, mas pode ter prazos de entrega mais longos do que o mercado secundário, e os preços são tipicamente mais altos do que unidades recondicionadas obtidas em estoque. Para compradores em regiões onde a infraestrutura de serviço local da FANUC é limitada, ou em situações onde o prazo de entrega do canal oficial não se encaixa na janela de tempo de inatividade, o mercado secundário para unidades recondicionadas testadas oferece uma alternativa prática e econômica, desde que o fornecedor realize a verificação funcional antes do envio.

Peças confirmadas em estoque se movem rápido. Verifique a disponibilidade antes que seu cronograma dependa disso.
