A06B-6134-H302 FANUC AC Servo Amplificador Unidade A06B6134H302 AO6B-6I34-H3O2

FANUC A06B-6134-H302 | Amplificador empacotado Beta i SVSP 3-Servo + Spindle - 200–240V / 49A / 11kW Spindle / FSSB

Três servo-eixos e fuso em um módulo

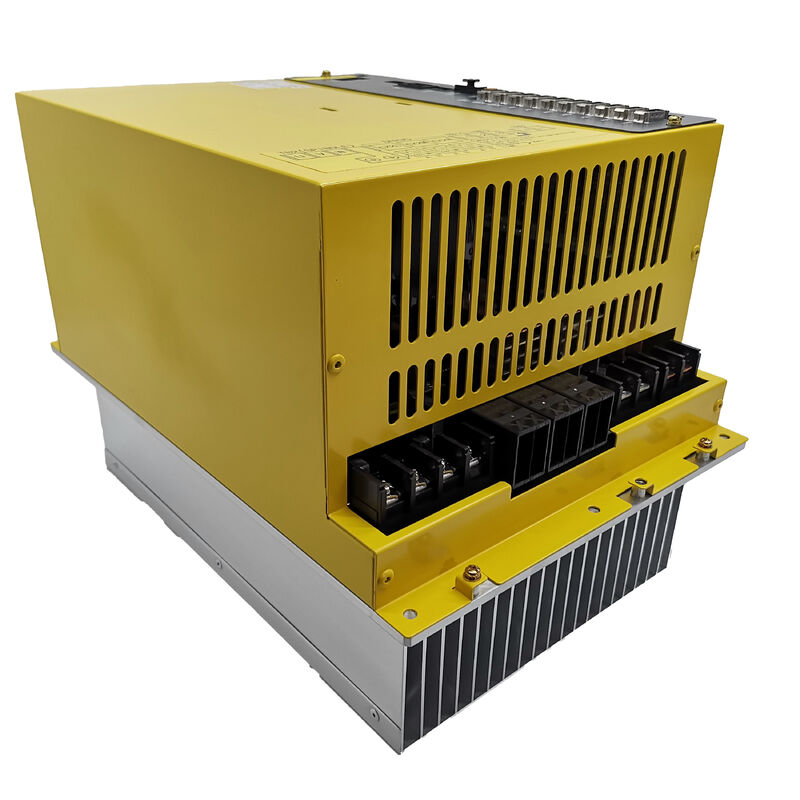

A série A06B-6134 é a família Beta i SVSP — Servo Spindle Packaged — da FANUC. "Embalado" é a palavra-chave: este módulo integra três amplificadores de servo eixo independentes (L, M, N) e um amplificador de fuso completo em um único invólucro. Em um torno CNC compacto ou um pequeno centro de usinagem, isso substitui o que seriam quatro módulos de acionamento separados por uma única unidade, simplificando o gabinete do acionamento, reduzindo a contagem de conexões do barramento CC e reduzindo o número de cabos de fibra FSSB para o CNC.

A designação BiSVSP 20/20/40-11 codifica as classificações de corrente e potência em todos os quatro canais de acionamento, com o amplificador do fuso de 11 kW controlando o motor do fuso da máquina. Com sua fonte de alimentação integrada e capacidade de regeneração, a unidade retorna a energia de desaceleração do motor para a fonte — um benefício de eficiência energética em máquinas com ciclos frequentes de parada de fuso e eixo.

O A06B-6134-H302 foi projetado para máquinas-ferramentas CNC de pequeno a médio porte: tornos compactos, centros de perfuração e machos e centros de usinagem simples, onde o sistema de acionamento completo da máquina se encaixa em uma única unidade embalada. Para máquinas maiores com requisitos de eixo de corrente mais elevados, a arquitetura de módulo separado Alpha i SVM/SPM é a plataforma apropriada.

Especificações principais

Sufixo #A e #C – Confirme antes de fazer o pedido

O A06B-6134-H302 é produzido em duas variantes de software:#UM(Tipo A) e#C(Tipo C). Eles diferem na configuração interna do software e não são intercambiáveis. A etiqueta do módulo instalado mostra o número de peça completo incluindo o sufixo — confirme se a máquina possui a variante #A ou #C e especifique adequadamente. Ajustar o sufixo errado produz comportamento incorreto da unidade ou falha na inicialização.

Prevenção de quedas no eixo gravitacional e contorno Cs

Duas características operacionais da série A06B-6134 são dignas de nota para usuários de máquinas-ferramenta:

Prevenção de queda no eixo gravitacional:O módulo inclui um circuito integrado de detecção de falha de energia que ativa a frenagem do motor rapidamente quando uma perda de alimentação é detectada, protegendo ferramentas e peças de trabalho em eixos carregados por gravidade sem depender de lógica de freio externa.

Controle de contorno Cs:Para funções de controle de contorno do eixo do fuso (usadas em centros de torneamento multifuncionais), o módulo suporta o sensor αi BZ além do codificador de posição αi para operação do eixo Cs.

Perguntas frequentes

Q1: O que significa SVSP e como ele difere de um módulo SVM padrão?

SVSP significa Servo Spindle Packaged - um módulo único que integra o controle do servo eixo (eixos L, M, N) e o controle do fuso. Um SVM (Servo Motor Module) padrão lida apenas com servo-eixos e requer um SPM (Spindle Motor Module) separado para o acionamento do fuso. O formato SVSP foi projetado para máquinas CNC compactas onde a combinação de todos os drives em uma unidade reduz o espaço do gabinete, o cabeamento e a contagem de componentes.

Q2: O que acontece se #A for instalado onde #C é necessário?

As variantes de software diferem em conjuntos de parâmetros de controle de servo e fuso, protocolos de comunicação e sequências de inicialização. Instalar a variante errada faz com que a unidade falhe na verificação de inicialização ou se comporte incorretamente. Sempre confirme o número completo da peça, incluindo o sufixo da etiqueta da unidade instalada, antes de fazer o pedido.

Q3: O módulo mostra um alarme na inicialização. Como a falha é identificada?

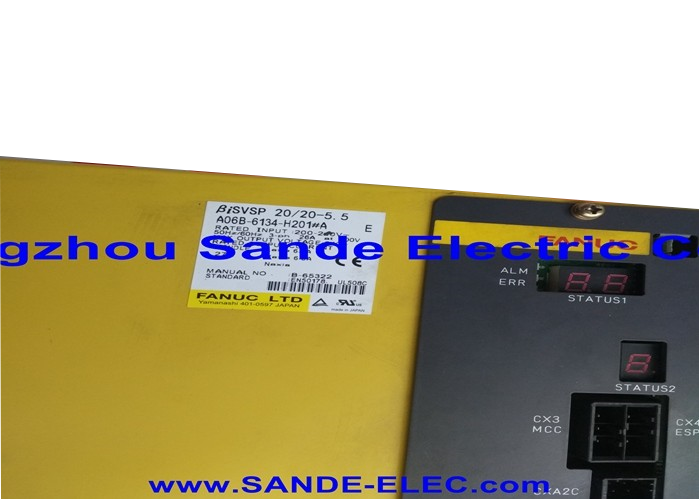

A série A06B-6134 possui dois LEDs indicadores de status na face frontal. Os códigos de LED na inicialização identificam se a falha está na seção servo, na seção do fuso ou na interface de comunicação. Consulte o manual de manutenção do servo/amplificador de eixo da série FANUC βi para obter as definições de código de LED. Todos os quatro canais de acionamento (servo L, M, N + fuso) alarmando simultaneamente na inicialização normalmente indicam um problema de comunicação FSSB ou uma falha na fonte de alimentação, em vez de uma falha de componente de eixo individual.

Q4: Uma variante A06B-6134 diferente (por exemplo, H301 ou H303) pode substituir o H302?

Diferentes variantes do sufixo H na série A06B-6134 apresentam diferentes classificações de corrente e configurações de potência. O H302 (BiSVSP 20/20/40-11) não pode ser substituído por H301 ou H303 sem verificar se as classificações de corrente do servoeixo e a potência do fuso da substituição correspondem às especificações originais do motor. Verifique as classificações do módulo original e as placas de identificação do motor antes de aceitar um sufixo substituto.

Q5: O A06B-6134-H302 requer um módulo de fonte de alimentação PSM separado?

A série Beta i SVSP inclui sua própria conversão CA para CC integrada com capacidade regenerativa — ela se conecta diretamente à fonte trifásica de 200–240 Vca sem a necessidade de um PSM (Módulo de fonte de alimentação) separado. Essa arquitetura independente é uma das principais vantagens do formato SVSP para instalações de máquinas compactas.
