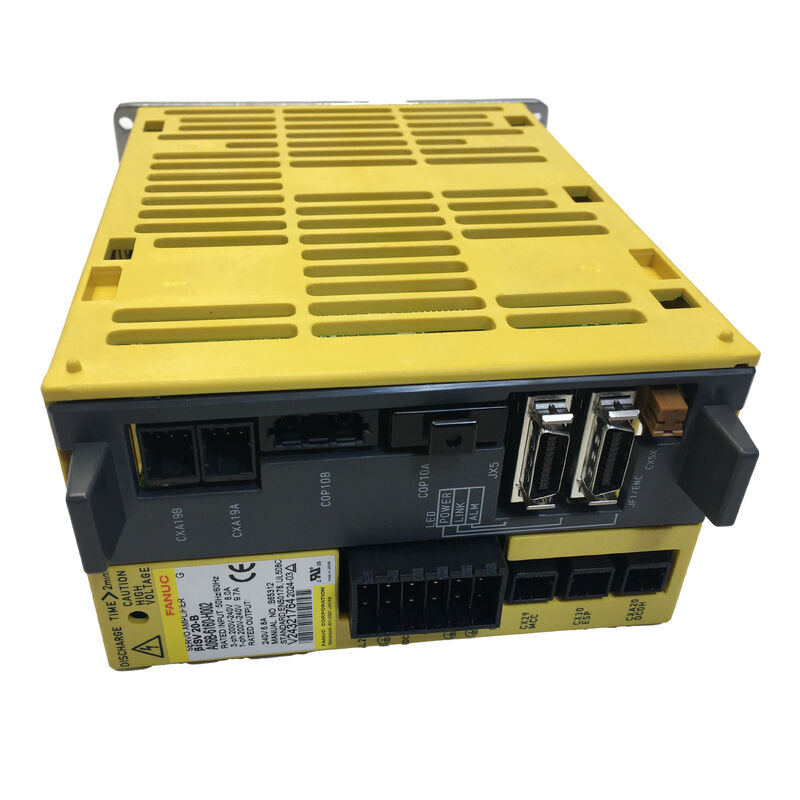

Amplificador Servo FANUC A06B-6160-H002 — Unidade de Eixo Único βiSV20-B, 200V, FSSB

Nº da Peça: A06B-6160-H002 ▏Modelo: βiSV20-B ▏Tipo: Amplificador Servo AC de Eixo Único ▏Classe de Tensão: Entrada 200V ▏Interface: Fibra Óptica FSSB ▏Condição: Novo Original

Visão Geral

Pegue qualquer centro de torneamento ou centro de usinagem vertical compacto controlado por FANUC que execute um controle da geração 0i-D, e há uma boa chance de que o eixo X ou Y seja acionado por uma unidade exatamente como esta. O A06B-6160-H002 — designação do modelo βiSV20-B — é o amplificador servo de eixo único de trabalho da série Beta i da FANUC, dimensionado para eixos de alimentação de serviço leve a médio acoplados a motores servo das séries βiS 2 a βiS 8.

Pertence à família de amplificadores autônomos A06B-6160: uma linha de drives de eixo único que se conectam diretamente à rede elétrica CA trifásica ou monofásica de 200–240V sem a necessidade de um módulo de fonte de alimentação separado. Cada unidade é totalmente autônoma, gerenciando sua própria retificação, gerenciamento do barramento CC e dissipação de energia de frenagem através de um resistor regenerativo embutido. A comunicação CNC é feita via FSSB (Fanuc Serial Servo Bus), o link serial de fibra óptica da FANUC, que confere ao drive a mesma interface de barramento servo imune a ruído encontrada em toda a linha de amplificadores αi e βi.

Com 20A de saída de pico, o H002 é corretamente dimensionado para a categoria de eixo de serviço leve. Usar uma unidade de maior capacidade em seu lugar geralmente não causa problemas se os parâmetros forem reconfigurados; usar uma unidade de menor capacidade (o H001) é subdimensionamento; substituir o A06B-6160-H003 (βiSV40-B), externamente semelhante, sem reconfigurar os parâmetros do servo CNC cria uma incompatibilidade entre as capacidades do amplificador e as configurações de limite de corrente do CNC, levando a falhas no eixo.

Especificações Elétricas

Selecionando o Modelo Correto: Série A06B-6160 em Resumo

Todos os quatro modelos da linha de eixo único 6160 compartilham o mesmo formato físico e interface FSSB. Escolher corretamente significa igualar o consumo de corrente contínua do motor à saída nominal do amplificador — não ao seu pico:

O H002 e o H003 são visualmente quase idênticos. O rótulo do painel frontal é o único identificador confiável em campo — sempre verifique-o antes de solicitar uma substituição.

Motores Servo Compatíveis

A saída contínua de 6,5A / pico de 20A do βiSV20-B é uma boa combinação para os seguintes tamanhos de quadro de motor βiS:

• βiS 2/4000 — motor compacto de baixa inércia; consumo de corrente bem dentro das especificações em qualquer ciclo de trabalho
• βiS 4/4000 e βiS 4/5000 — motores de eixo leve padrão encontrados na maioria das máquinas de torneamento e fresamento 0i-D; a combinação mais comum para este amplificador
• βiS 8/3000 — motor de quadro médio; confirme se o ciclo de trabalho do eixo mantém a demanda de corrente contínua abaixo de 6,5A em passes de corte sustentados

Para βiS 8/2000 e quadros maiores, a demanda de corrente contínua sob corte pesado pode se aproximar ou exceder a saída nominal do H002 — nesse ponto, o βiSV40-B (A06B-6160-H003) é a seleção apropriada.

Duas Entradas, Um Erro Comum

O A06B-6160-H002 possui duas conexões de energia eletricamente separadas que são ambas necessárias para a operação normal:

CX29 — Circuito Principal (200–240V CA) Alimenta o motor. Aceita entrada trifásica ou monofásica. A bitola do fio deve ser classificada para 20A com margem adequada, especialmente se a linha de alimentação for longa. A queda de tensão nesta linha durante a aceleração do eixo é uma fonte frequente de alarmes intermitentes do servo que podem ser difíceis de rastrear sem um analisador de qualidade de energia.

CX2A — Circuito de Controle (CC 24V) Alimenta a placa lógica, a interface FSSB e os circuitos do codificador. Esta alimentação deve permanecer ativa sempre que o CNC estiver em estado de pronto, mesmo durante a manutenção quando o disjuntor principal de 200V for aberto. A queda dos 24V enquanto o FSSB está ativo causa um alarme de desconexão de comunicação que só é limpo após um ciclo de energia completo. A fiação cruzada dessas duas entradas é um erro danoso que é mais comum do que deveria ser durante a instalação inicial.

Arquitetura de Rede Direta — Não é Necessário PSM

Engenheiros que transitam de instalações da série αi-B às vezes procuram um módulo de fonte de alimentação (PSM) complementar antes de comissionar um drive βiSV-B. Não há um — e nenhum é necessário. Ao contrário do αiSV-B, que consome de um barramento CC compartilhado alimentado por um PSM αiPS-B, a série βiSV-B possui seu próprio retificador interno e capacitor de barramento CC. Cada unidade é alimentada independentemente pela rede elétrica. Isso simplifica a fiação do gabinete para adições de eixos auxiliares e significa que o βiSV40-B ou βiSV20-B pode ser montado onde quer que uma alimentação de rede seja acessível, sem calcular a margem do barramento compartilhado.

A consequência desta arquitetura é que a energia de frenagem é tratada dentro da unidade através do resistor interno em vez de ser retornada a um barramento compartilhado. Para ciclos de trabalho de eixo CNC padrão, isso é totalmente adequado. Aplicações com reversões rápidas incomumente frequentes podem exigir um resistor regenerativo externo para complementar a capacidade térmica da unidade interna.

Referência Cruzada de Números de Peça

Envio e Logística

Despacho: Pedidos de unidades em estoque são processados e enviados em 1–2 dias úteis. As unidades são embaladas com proteção antiestática dentro de caixas rígidas forradas com espuma; onde proteção adicional for justificada para trânsito, é utilizada embalagem reforçada.

Transportadoras: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Entrega: Serviços expressos cobrem mais de 220 países com tempos de trânsito de 24–48 horas. A entrega internacional padrão é de 3–7 dias úteis para a maioria dos destinos.

Impostos de importação: Avaliados e pagáveis pelo comprador de acordo com os regulamentos alfandegários do país importador. Fatura comercial e lista de embalagem fornecidas com todos os envios.

FAQ

P1: Minha máquina tem um A06B-6160-H003 com defeito, mas só consigo obter o H002 rapidamente — posso instalar o H002 temporariamente? Esta substituição acarreta riscos reais e não é recomendada nem mesmo como medida de curto prazo. O H003 (βiSV40-B) é tipicamente acoplado a motores que demandam até 13A contínuos — o dobro da saída nominal de 6,5A do H002. Operar o H002 em sobrecorrente sustentada acionará a proteção térmica e poderá danificar o estágio IGBT de saída em um curto período. Se o motor desse eixo for um βiS 8 ou menor e o ciclo de trabalho for leve, o risco é menor, mas não deve ser considerado seguro sem verificar primeiro a especificação do motor. A abordagem correta é obter o H003 diretamente ou usar um H004 (βiSV80-B) como substituto de maior capacidade, atualizando os parâmetros do servo CNC de acordo.

P2: Após instalar um novo H002, o CNC exibe "amplificador servo não pronto" e a tela de configuração FSSB mostra um módulo não reconhecido. O que precisa ser feito? A configuração automática do FSSB deve ser executada a partir da tela de configuração do servo do CNC antes que o novo amplificador seja reconhecido. Ligue a máquina, navegue até a tela de configuração FSSB (geralmente em Sistema → Servo → FSSB) e execute a detecção automática do amplificador. O CNC escaneará o barramento de fibra óptica, identificará o novo βiSV20-B e preencherá o parâmetro do tipo de amplificador para esse eixo. Se a tela ainda mostrar um módulo não reconhecido após a detecção automática, verifique a conexão do cabo de fibra óptica tanto na porta óptica do CNC quanto no conector JOP/JOP2 no amplificador — um conector óptico de plástico parcialmente encaixado é a causa mais comum de falha na detecção do FSSB.

P3: O resistor regenerativo embutido pode lidar com as demandas de frenagem de um trocador de ferramentas ou eixo de braço ATC? A maioria dos movimentos do braço ATC são curtos, rápidos e relativamente infrequentes — uma troca de ferramenta a cada 10–30 segundos no máximo em máquinas movimentadas. O resistor interno tem capacidade térmica suficiente para este ciclo de trabalho na grande maioria das instalações. Onde o resistor se torna limitante é em aplicações de alto ciclo: transportadores de paletes que indexam a cada poucos segundos, ou eixos oscilantes em equipamentos de montagem automatizada. Nesses casos, monitore se um alarme de superaquecimento de regeneração aparece durante a produção sustentada. Se aparecer, reduzir a taxa de aceleração do eixo reduz a potência de frenagem de pico e, se isso não for aceitável, um resistor regenerativo externo deve ser adicionado.

P4: Este amplificador suporta o codificador absoluto de alta resolução usado em motores βiS mais novos? Sim. O βiSV20-B suporta o codificador de pulso absoluto serial da FANUC (os tipos de codificador αA e βA), que permite que a máquina retenha a posição do eixo através de ciclos de energia sem a necessidade de retorno de referência. O conjunto de parâmetros do CNC deve especificar o tipo de codificador absoluto para o eixo, e a bateria de backup do codificador — seja no gabinete do CNC ou no próprio amplificador, dependendo da configuração — deve ser mantida. Se a tensão da bateria cair abaixo do limite, os dados de posição absoluta são perdidos e um retorno de referência será necessário na próxima inicialização, mesmo que o codificador físico em si não esteja danificado.

P5: Qual é a vida útil esperada dos componentes internos e o que deve ser substituído proativamente durante uma janela de manutenção programada? Os capacitores eletrolíticos no barramento CC são o principal componente com vida útil limitada — eles geralmente começam a degradar após 7–10 anos de serviço em ambientes industriais normais, com calor e corrente de ripple sendo os principais fatores de envelhecimento. Um capacitor em degradação inicial fará com que a tensão do barramento CC varie mais do que os drivers de gate IGBT esperam, levando a alarmes intermitentes de sobrecorrente ou subtensão que são difíceis de reproduzir de forma confiável. O ventilador de resfriamento (se instalado) é a segunda prioridade para substituição proativa. Se a unidade for aberta durante uma parada planejada, inspecione visualmente os capacitores do barramento CC em busca de qualquer inchaço na vedação superior ou descoloração da PCB abaixo deles — ambos indicam falha iminente e os capacitores devem ser substituídos antes que a unidade seja colocada de volta em serviço.
