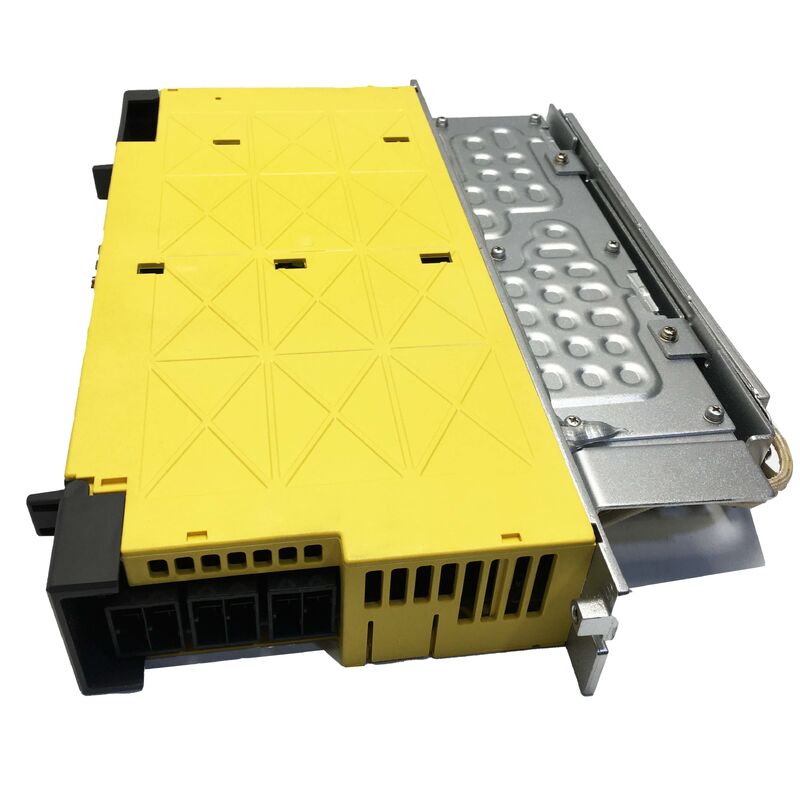

FANUC A06B-6160-H003 — βiSV40-B Unidade Amplificadora de Servo AC Monoeixo | 200V, 40A Pico, FSSB

Nº da Peça: A06B-6160-H003 ▏Designação do Modelo: βiSV40-B ▏Tipo: Amplificador de Servo Autônomo Monoeixo ▏Classe de Tensão: Entrada AC 200V ▏Interface: Fibra Óptica FSSB

Um Drive Monoeixo Dedicado Para Quando o Compartilhamento Não é uma Opção

Nem todos os eixos em uma máquina CNC se encaixam perfeitamente em um módulo combinado de servo/spindle. Mesas rotativas auxiliares, mancais de contraponto, trocadores de paletes e eixos únicos de alta carga frequentemente requerem seu próprio drive dedicado — um dimensionado especificamente para o motor desse eixo, em vez de compartilhar a margem de corrente com canais adjacentes. O A06B-6160-H003 é construído exatamente para essas situações.

Parte da família βiSV-B (Beta i Servo, geração B) da FANUC, o H003 é um amplificador de servo monoeixo compacto e autônomo, capaz de fornecer 40A de saída de pico para acionar um único motor servo da série βiS. Ele se conecta ao CNC via barramento de fibra óptica FSSB, consome energia da rede elétrica AC trifásica de 200–240V e incorpora um resistor regenerativo embutido que lida com a energia de frenagem sem a necessidade de componentes externos. O resultado é uma unidade de drive limpa e autossuficiente que pode ser adicionada a qualquer gabinete 0i-D ou compatível onde um eixo servo independente de alta corrente for necessário.

O que diferencia o H003 das unidades combinadas βiSVSP da série 6164 é a arquitetura: este é um amplificador servo puro sem canal de spindle. Ele aciona um motor, faz isso com precisão e nada mais. Para um eixo dedicado único, esse foco é uma vantagem — a corrente de pico total de 40A pertence apenas a esse eixo, sem compartilhamento ou interação térmica de canais adjacentes.

Especificações

A Linha da Série 6160 — Escolhendo o Modelo Certo

A série A06B-6160 abrange toda a gama monoeixo βiSV-B, desde eixos compactos de serviço leve até aplicações de alta inércia e carga pesada, todos compartilhando a mesma interface FSSB e classe de entrada de 200V. O H003 se situa na faixa intermediária-superior:

Substituir o H002 pelo H003 é um erro comum e prejudicial — o pico de 20A do H002 não consegue lidar com motores dimensionados para o H003, levando a alarmes de sobrecorrente ou falha de IGBT. Sempre combine o modelo do amplificador com a especificação de corrente do motor, não apenas com sua aparência física.

Motores Servo Compatíveis

O βiSV40-B é compatível com os motores servo da série βiS (Beta i Standard) da FANUC dentro de sua faixa de corrente contínua de 13A / pico de 40A:

Confortavelmente dentro das classificações:

• βiS 8/3000, βiS 8/2000 — motores de eixo Z padrão ou de eixo horizontal de ciclo de trabalho elevado
• βiS 12/3000 — motor de quadro médio, 13A contínuo fica exatamente na saída nominal do amplificador

Extremidade superior da faixa:

• βiS 22/2000 — confirme se o ciclo de trabalho permite que a demanda de corrente contínua permaneça dentro do limite nominal de 13A; adequado para aplicações intermitentes de alta carga com tempo ocioso adequado

Todos os motores da série βiS nesta classe de corrente usam o codificador de pulso serial (SPC) da FANUC ou um codificador absoluto de alta resolução, ambos totalmente suportados pela placa de circuito de controle βiSV40-B.

Três Recursos Técnicos Que Valem a Pena Entender

Resistor Regenerativo Embutido

Ao contrário dos amplificadores servo da série αi-B, que dependem de um módulo de fonte de alimentação (PSM) compartilhado para regeneração, a série βiSV-B incorpora seu próprio circuito regenerativo com um resistor de frenagem interno. Quando o motor desacelera, a energia cinética se converte de volta em energia elétrica e o resistor interno a dissipa como calor. Essa arquitetura autônoma significa que o βiSV40-B não requer um PSM separado — ele se conecta diretamente à rede trifásica, o que simplifica o projeto do gabinete e reduz a contagem de componentes para instalações de eixos autônomos.

A capacidade térmica do resistor embutido é finita. Em aplicações com ciclos de frenagem muito frequentes ou longas distâncias de desaceleração em altas velocidades do motor, um resistor regenerativo externo pode precisar ser adicionado. Se o resistor interno superaquecer, o drive acionará um alarme de regeneração antes que o resistor sofra danos.

Modos de Loop de Corrente HRV2 e HRV3

O βiSV40-B suporta ambos os algoritmos de controle de corrente HRV2 e HRV3 (High Response Vector). O HRV3 opera em uma taxa de atualização de loop mais alta, reduzindo o erro de seguimento de posição do servo durante as transições de aceleração-desaceleração e melhorando a qualidade da superfície em operações de contorno. Se o HRV2 ou HRV3 está ativo é determinado pelo conjunto de parâmetros do servo no CNC — o hardware do amplificador suporta ambos, mas a versão do firmware do CNC e o tipo de codificador do motor servo também devem ser compatíveis antes que o HRV3 seja ativado.

Comunicação por Fibra Óptica FSSB

O drive se comunica com o CNC via FSSB, o barramento servo serial da FANUC transmitido por fibra óptica plástica. O link de fibra óptica fornece imunidade inerente à interferência eletromagnética dos cabos de alimentação de alta corrente da máquina — uma vantagem prática significativa em ambientes com motores grandes, soldagem a arco ou outras fontes de EMI próximas. Os conectores JOG e ROP na frente da unidade lidam com os caminhos de envio e recebimento ópticos. Esses conectores são de encaixe e devem ser firmemente assentados; um cabo óptico parcialmente conectado é uma das causas mais frequentes de alarmes de comunicação FSSB na inicialização.

Referência Cruzada de Número de Peça

Envio e Logística

Despacho: Unidades em estoque são confirmadas e despachadas em 1–2 dias úteis. Cada unidade é enviada em embalagem antiestática com proteção de caixa rígida forrada com espuma.

Transportadoras: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Entrega: Opções expressas chegam a mais de 220 países em 24–48 horas; o trânsito internacional padrão é de 3–7 dias úteis.

Alfândega: Fatura comercial e lista de embalagem fornecidas com todos os envios. Impostos e taxas de importação são pagáveis pelo comprador de acordo com os regulamentos alfandegários do país de destino.

FAQ

Q1: O A06B-6160-H003 pode ser usado como substituto direto para um A06B-6160-H002 se o H002 não estiver disponível? Não — e esta é uma distinção criticamente importante. O H002 é um βiSV20-B com uma saída de pico de 20A; o H003 é um βiSV40-B com um pico de 40A. Se a unidade com defeito em sua máquina for um H002 emparelhado com um motor βiS 4 ou βiS 8, a substituição pelo H003 funcionará eletricamente, mas os parâmetros do servo (especificamente o limite de corrente do motor e os limites de detecção de sobrecarga) devem ser reinicializados para o novo tipo de amplificador. Instalar o H003 sem atualizar os parâmetros do servo pode levar a limitação de corrente incorreta, potencialmente danificando o motor ou produzindo comportamento errático do eixo. A substituição inversa — H002 por H003 — nunca deve ser tentada, pois o H002 não consegue fornecer a corrente exigida por motores compatíveis com o H003, resultando em alarmes de sobrecorrente ou falha de IGBT.

Q2: O βiSV40-B requer um módulo de fonte de alimentação (PSM) separado como os amplificadores da série αi-B? Não. Esta é uma das principais diferenças arquitetônicas entre as séries βiSV-B e αiSV-B. O A06B-6160-H003 se conecta diretamente à rede elétrica AC trifásica de 200–240V sem a necessidade de um PSM companheiro. Ele tem seu próprio retificador interno, capacitores de barramento DC e resistor regenerativo embutido. Um módulo αiSV-B, em contraste, consome de um barramento DC compartilhado fornecido por um módulo de fonte de alimentação αiPS-B separado. Para projetos de gabinete onde um eixo autônomo está sendo adicionado a um gabinete αi-B, o βiSV-B pode ser alimentado por sua própria alimentação de rede dedicada em vez de se conectar ao barramento DC αi.

Q3: Quais controles CNC são compatíveis com o A06B-6160-H003? O βiSV40-B usa comunicação por fibra óptica FSSB, o que restringe a compatibilidade a controles FANUC que suportam essa interface. Plataformas compatíveis confirmadas incluem a Série 0i-D (0i-MD para fresamento, 0i-TD para torneamento), 0i-Mate-D e 0i-MF. Controles FANUC mais antigos que usam comandos de velocidade analógica ou a interface servo I/O Link anterior (geração 0i-C, 16i/18i/21i) não podem se comunicar com este amplificador sem uma atualização do CNC.

Q4: Minha máquina exibe um alarme de servo 5 (sobrecorrente) imediatamente após um arranque a frio no eixo acionado por esta unidade. Quais são as causas prováveis? Um alarme de servo 5 na inicialização a frio — antes que qualquer comando de movimento tenha sido emitido — geralmente indica uma falha no estágio de saída do amplificador, em vez de um problema de fiação, porque a sobrecorrente é detectada antes que a corrente seja comandada a fluir. A causa mais comum é um curto-circuito em um ou mais dos transistores de saída IGBT, que pode ocorrer após uma falha de isolamento do cabo do motor enviar um pico de tensão de volta para o amplificador, ou simplesmente devido ao desgaste do componente após anos de ciclos térmicos. Antes de assumir falha de IGBT, no entanto, desconecte o cabo de alimentação do motor (U/V/W) na saída do amplificador e ligue novamente. Se o alarme desaparecer com o motor desconectado, a falha está no isolamento do enrolamento do motor ou no cabo do motor — não no amplificador em si.

Q5: O resistor regenerativo embutido nesta unidade está ficando visivelmente quente durante a operação normal. Isso é esperado e quando deve ser uma preocupação? Um pouco de calor do resistor regenerativo é completamente normal durante os ciclos de desaceleração — ele está fazendo seu trabalho de dissipar a energia de frenagem. O limite de preocupação é quando a superfície do resistor fica quente o suficiente para arriscar inflamar o isolamento da fiação adjacente, ou quando o drive começa a acionar um alarme de superaquecimento de regeneração (indicando tipicamente que a proteção térmica do resistor disparou). Isso ocorre quando o ciclo de trabalho das operações de frenagem excede a capacidade térmica do resistor. Se o alarme aparecer repetidamente, as opções são aumentar a constante de tempo de desaceleração no programa CNC (espalhando a energia de frenagem por um período mais longo), reduzir a velocidade máxima do eixo ou adicionar um resistor regenerativo externo para compartilhar a carga térmica. Restringir o fluxo de ar ao redor da unidade — por exemplo, devido ao acúmulo de poeira no dissipador de calor — também causará disparos térmicos prematuros e deve ser resolvido através de limpeza regular.
