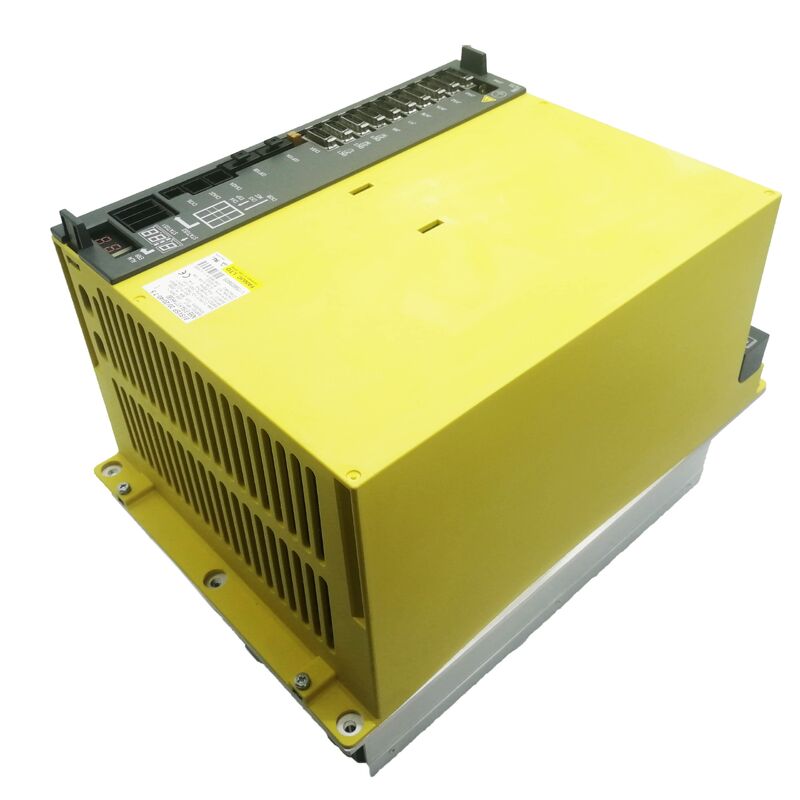

FANUC A06B-6164-H311 — βiSVSP 20/20/40-7.5 Amplificador Combinado Servo e Eixo Principal | Classe de Entrada 3 Eixos + 7.5kW, 200V

Nº da Peça: A06B-6164-H311 (#H580) ▏Família: Unidade Integrada Servo/Eixo Principal βi ▏Código do Modelo: biSVSP 20/20/40-7.5 ▏Interface: Fibra Óptica FSSB ▏Classe de Tensão: Entrada AC 200V ▏Peso: aprox. 12 kg

Construído para Máquinas Compactas, Desempenho Não Reduzido

Existe uma categoria de máquinas-ferramenta CNC — o centro de usinagem vertical pequeno, a célula de torneamento compacta, a estação de perfuração automatizada — onde o volume total do gabinete é limitado, as demandas do eixo principal são modestas e os eixos operam com motores servo relativamente leves. Essas máquinas não precisam de um amplificador de eixo principal de 15kW ou canais servo contínuos de 40A. O que elas precisam é de uma unidade confiável e bem integrada que se ajuste à aplicação sem excesso de engenharia no gabinete.

O A06B-6164-H311 preenche essa função precisamente. Como o modelo de três eixos de nível de entrada da família de amplificadores combinados βiSVSP (Beta i Servo/Spindle) da FANUC, ele oferece três canais servo independentes ao lado de um amplificador de eixo principal de 7.5kW — tudo a partir de um único módulo. A unidade se conecta ao CNC via barramento de fibra óptica FSSB e opera a partir de uma fonte de alimentação principal trifásica de 200V, tornando-a uma opção natural para máquinas-ferramenta baseadas em 0i-D e 0i-Mate-D que operam com os motores compactos da série β da FANUC.

O que diferencia o formato biSVSP das topologias de acionamento convencionais é a eliminação de um acionamento de eixo principal autônomo. Em vez de conectar um amplificador de eixo principal separado ao lado de um módulo servo multieixos, este chassi único lida com todas as funções de acionamento — loops de posição servo em três eixos e controle de velocidade/torque do eixo principal — através de uma única conexão de energia e um caminho de comunicação de fibra óptica para o CNC. O design resultante do gabinete é mais simples, mais leve e mais fácil de manter.

Especificações

Onde o H311 se Encaixa na Família 6164

A série A06B-6164 abrange várias classes de potência, todas compartilhando a mesma arquitetura combinada de três servos mais eixo principal e a mesma interface de comunicação FSSB. O H311 é a opção de menor saída de eixo principal na linha de três eixos:

O H311 e o H312 compartilham classificações de canal servo idênticas — 20A de pico nos eixos L e M, 40A de pico no eixo N — diferindo apenas na classe de potência do eixo principal. Se a placa de identificação do motor do eixo principal da sua máquina for igual ou inferior a 7.5kW, o H311 é a seleção correta. Aumentar para o H312 adiciona custo e consumo de energia sem benefício para uma instalação de eixo principal de 7.5kW.

Compatibilidade de Motor

Eixos Servo

O dimensionamento servo assimétrico de 20/20/40 segue a mesma lógica da sub-série 6164-H31x. Os eixos L e M lidam com o deslocamento horizontal de menor demanda (tipicamente X e Y), enquanto o pico mais alto de 40A do canal N acomoda o eixo Z, onde o peso da cabeça do eixo principal e a compensação de gravidade impõem um maior consumo de corrente contínuo.

Motores servo FANUC série βiS compatíveis para cada classe de canal:

Eixos L e M (20A pico): βiS 4/5000, βiS 8/3000, βiS 8/2000 — todos dentro do envelope de pico de 20A para ciclos de trabalho típicos

Eixo N (40A pico): βiS 12/3000 — faixa superior da capacidade de corrente contínua do canal N em 13A nominal

Motores servo da estrutura βiS 22 e maiores não são adequados para nenhum canal desta unidade, pois seu consumo de corrente contínuo excede as classificações por canal.

Motor do Eixo Principal

A seção do eixo principal de 7.5kW combina com os motores de eixo principal da série βi da FANUC com potência contínua igual ou inferior a 7.5kW. Modelos compatíveis representativos incluem:

• βiI 8/6000 — motor de eixo principal integral em linha, dentro do envelope de saída do amplificador
• βiI 3/10000 — variante de maior velocidade e menor torque para aplicações de ferramentas de pequeno diâmetro

Sempre verifique o consumo de corrente contínuo do motor em relação à especificação de saída do eixo principal do amplificador antes de especificar uma substituição. A classificação de 7.5kW representa o limite térmico contínuo do canal do eixo principal, não um corte rígido na corrente de pico durante a aceleração.

Principais Recursos Técnicos

Controle de Loop de Corrente HRV2 / HRV3 O H311 suporta os modos de controle de corrente High Response Vector 2 e HRV3. O HRV3, quando ativado e suportado pelo CNC, opera em uma taxa de atualização de loop de corrente mais alta — reduzindo o erro de seguimento do servo durante movimentos de alta aceleração e melhorando a qualidade do acabamento superficial em operações de fresamento de contorno. Se o HRV2 ou HRV3 está ativo depende da configuração dos parâmetros do CNC e do tipo de motor servo instalado.

Regeneração Embutida A unidade incorpora um circuito de regeneração interno que retorna a energia de frenagem para a fonte de alimentação AC durante a desaceleração do motor, em vez de dissipá-la como calor através de um resistor externo. Em máquinas compactas com reversões frequentes de eixo — ciclos de perfuração de curso curto, por exemplo — essa capacidade de regeneração reduz a carga térmica no gabinete e contribui para um menor consumo de energia em um turno de produção completo.

Monitoramento de Alarme IPM O estágio de saída usa tecnologia Intelligent Power Module (IPM), que monitora a temperatura de junção internamente e aciona a proteção antes que um evento de fuga térmica possa causar danos irreversíveis à PCB. Alarmes IPM aparecem como códigos de alarme servo específicos na tela do CNC, permitindo que um técnico distinga um superaquecimento genuíno do dispositivo de uma causa externa, como fluxo de ar bloqueado ou um ventilador de refrigeração defeituoso.

Referência Cruzada de Número de Peça

Envio e Logística

Prazo de entrega: Unidades em estoque são confirmadas e prontas para envio em 1–2 dias úteis.

Embalagem: Saco antiestático dentro de caixa rígida acolchoada com espuma. Unidades com peso acima do limite são enviadas em caixas de madeira personalizadas para proteção adicional em trânsito.

Transportadoras: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — atribuídas com base no destino e requisitos de urgência.

Tempo de entrega: Serviços expressos chegam a mais de 220 países em 24–48 horas. O trânsito internacional padrão leva de 3 a 7 dias úteis, dependendo do destino.

Impostos de importação: Responsabilidade do comprador de acordo com os regulamentos alfandegários do país de destino. Fatura comercial e lista de embalagem completa incluídas em cada remessa.

FAQ

P1: Qual é o limite de potência do eixo principal do A06B-6164-H311 e o que acontece se ele for excedido? O canal do eixo principal tem uma saída contínua nominal de 7.5kW. Operar um motor de eixo principal cuja demanda de potência contínua na placa de identificação exceda esse valor levará o estágio de saída do amplificador além de seus limites de projeto térmico durante cortes sustentados, eventualmente acionando um alarme de superaquecimento ou, se a proteção não disparar a tempo, danificando os módulos de saída IGBT. Sobrecarga momentânea do eixo principal durante a aceleração é tolerável dentro da margem de corrente de pico de curto prazo do módulo, mas sobrecarga sustentada encurtará significativamente a vida útil. Para máquinas com motores de eixo principal classificados acima de 7.5kW, o A06B-6164-H312 (seção de eixo principal de 11kW) é o aumento apropriado.

P2: O A06B-6164-H311 pode substituir uma unidade mais antiga da série A06B-6134 na mesma máquina? A substituição mecânica direta é possível se o gabinete tiver as dimensões corretas do slot, mas a série 6164 usa comunicação de fibra óptica FSSB, enquanto a série 6134 anterior usava um protocolo de interface diferente. Um CNC executando um controle 0i-C ou mais antigo (que usa a série 6134) não pode se comunicar com o amplificador da série 6164 sem uma atualização do CNC. A série 6164 é compatível apenas com controles das gerações 0i-D, 0i-MD e 0i-Mate-D. Se sua máquina já estiver executando um desses controles com uma unidade 6134 defeituosa, vale a pena investigar com um integrador FANUC se o 6164 pode ser adotado — a resposta depende de versões de firmware específicas e compatibilidade de parâmetros.

P3: Minha máquina exibe um alarme SV401 especificamente no eixo N. Isso indica uma falha no canal N desta unidade? SV401 é um alarme de desligamento do sinal pronto FANUC — indica que o amplificador servo não está respondendo ao comando pronto do CNC naquele eixo, o que pode ter várias causas independentes do próprio canal de saída. Antes de suspeitar do estágio IGBT no canal N, verifique a fonte de alimentação de controle DC 24V para o amplificador (a perda de 24V desabilita todos ou eixos selecionados), confirme se o sinal de habilitação do servo do PMC está ativo e verifique se não há condição de parada de emergência sendo mantida pelo circuito de segurança da máquina. Se tudo isso estiver correto, a falha é mais provável dentro do estágio de saída do eixo N ou de seu caminho de feedback de motor associado.

P4: Esta unidade suporta rosqueamento rígido no eixo principal? Sim, o rosqueamento rígido é suportado quando a opção CNC está habilitada e o motor do eixo principal está equipado com um codificador de posição (ou um arranjo de feedback de encoder compatível). O canal do eixo principal nas unidades βiSVSP lida com a transição do controle de velocidade para o controle de posição sincronizado necessário para rosqueamento rígido, desde que o CNC tenha a opção de software de sincronização do eixo principal ativa. A capacidade de hardware está presente no amplificador; o fator limitante é se o conjunto de opções do CNC adquirido inclui rosqueamento rígido.

P5: Qual ventilador de refrigeração de substituição deve ser mantido em estoque para o A06B-6164-H311? O ventilador de refrigeração a ar forçado é o componente de maior desgaste em qualquer módulo βiSVSP e deve fazer parte de todo plano de estoque de manutenção preventiva. O número da peça específico do ventilador está impresso na etiqueta do ventilador instalado dentro da unidade — ele varia entre as revisões de hardware, portanto, a melhor prática é fotografar a etiqueta do ventilador na próxima vez que tiver acesso e solicitar a substituição correta antes que ela falhe, em vez de depois. A falha do ventilador acionará rapidamente um alarme de superaquecimento IPM, pois o fluxo de ar cai abaixo do limite necessário para manter as temperaturas de junção do estágio de saída dentro das especificações.
