FANUC A06B-6164-H312 — βiSVSP 20/20/40-11 Amplificador Combinado Servo e Spindle | 3 Eixos + 11kW, Classe 200V

Nº da Peça: A06B-6164-H312 (#H580) ▏Família: Unidade Integrada Servo/Spindle βi ▏Código do Modelo: biSVSP 20/20/40-11 ▏Interface: Fibra Óptica FSSB ▏Classe de Tensão: Série de Entrada AC 200V

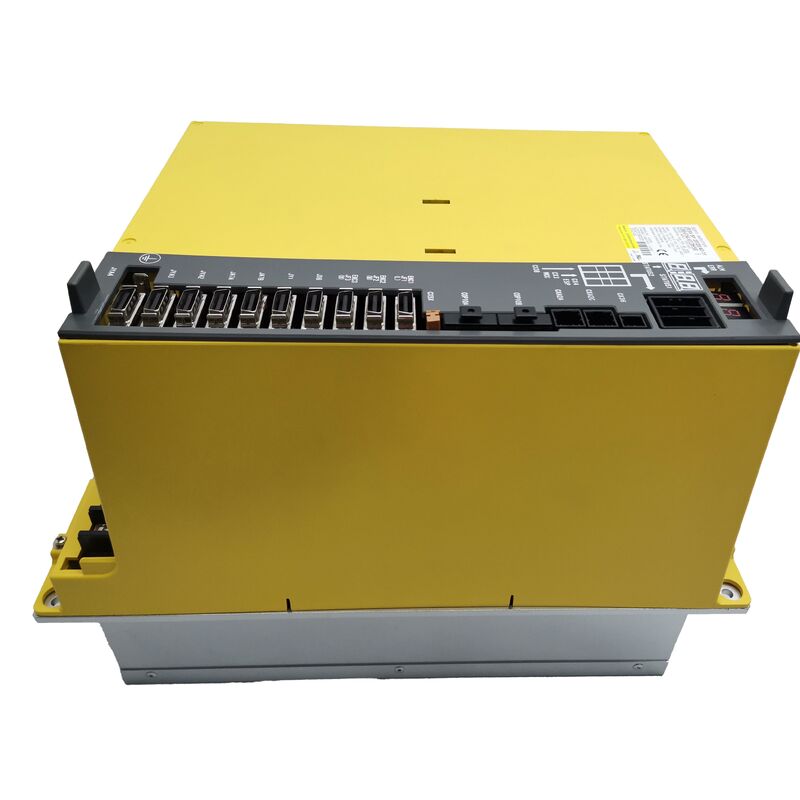

Visão Geral do Produto

O A06B-6164-H312 situa-se na faixa de potência média-baixa da família de amplificadores combinados βiSVSP (Beta i Servo/Spindle) da FANUC — uma linha de produtos projetada para consolidar três canais de acionamento servo e um amplificador de spindle completo em um único módulo. Enquanto o A06B-6164-H333, com classificação superior, atende a máquinas com spindles de 15kW, o H312 é adequado para centros de usinagem de menor porte, células de torneamento compactas e plataformas CNC de entrada a intermediária que operam motores de spindle de 11kW acoplados a eixos servo de serviço leve a médio.

O formato de unidade combinada é a característica definidora da série 6164. Em vez de operar um amplificador de spindle discreto ao lado de um módulo servo multieixo separado, este chassi único alimenta três motores servo nos eixos L, M e N simultaneamente enquanto aciona o spindle — tudo a partir de uma única conexão de rede, um barramento DC e um canal de comunicação de fibra óptica FSSB para o CNC. Para fabricantes de máquinas que trabalham com restrições de espaço de gabinete apertadas, essa integração se traduz diretamente em economia de espaço e redução de fiação entre unidades.

A comunicação é tratada exclusivamente através do link de fibra óptica FSSB (Fanuc Serial Servo Bus) da FANUC, tornando o A06B-6164-H312 compatível com a geração 0i-D/0i-MD de controles CNC da FANUC. Ele pertence à mesma série Beta de segunda geração que os modelos 6164-H311 (spindle de 7,5kW) e 6164-H333 (spindle de 15kW), diferindo apenas na classe de potência de saída do spindle e no dimensionamento resultante dos canais servo.

Especificações Técnicas em Resumo

Decodificando a Designação do Modelo: biSVSP 20/20/40-11

Cada número no código do modelo FANUC βiSVSP tem um significado específico:

bi — Série Beta i (família de drives Beta de segunda geração usando comunicação FSSB)

SVSP — Servo + Spindle integrado em uma única unidade

20 / 20 / 40 — Classificação de corrente de pico de cada canal servo: eixo L 20A, eixo M 20A, eixo N 40A. O dimensionamento assimétrico entre L/M e N é intencional — o canal do eixo N é tipicamente atribuído a um eixo de maior carga, como o eixo Z em um centro de usinagem vertical, onde as forças de corte e as demandas de compensação de gravidade são maiores.

11 — Classe do amplificador de spindle, classificado em 11kW de saída contínua.

Esta convenção de nomenclatura coloca diretamente o H312 entre o H311 mais leve (biSVSP 20/20/40-7,5, spindle de 7,5kW) e o H333 mais potente (biSVSP 40/40/40-15, spindle de 15kW) dentro da mesma família 6164 — todas as três unidades compartilham a mesma arquitetura de três eixos servo, mas diferem na classe de saída do spindle e nas classificações correspondentes dos canais servo.

Compatibilidade de Motores

Eixos Servo (L / M / N)

Os três canais servo são projetados para os motores servo βiS (Beta i Standard) da FANUC. Dadas as classificações de corrente contínua de 6,5A nos canais L e M e 13A no canal N, a faixa de motores servo compatíveis inclui:

• βiS 4/5000 e βiS 8/3000 — bem dentro das classificações dos canais L e M para eixos de serviço leve
• βiS 8/2000 e βiS 12/3000 — adequados para o canal do eixo N em sua classificação contínua de 13A

Motores da série βiS 22 e acima não devem ser atribuídos aos canais L ou M desta unidade, pois seus requisitos de corrente contínua levariam os canais classificados em 6,5A a sobrecarga térmica. O canal do eixo N, com sua capacidade de pico de 40A e contínua de 13A, pode acomodar cargas servo mais pesadas onde o ciclo de trabalho permite.

Motor do Spindle

A seção do spindle de 11kW é compatível com os motores de spindle da série βi da FANUC na classe de potência de 11kW. Os motores de spindle compatíveis incluem:

• βiI 8/10000 — spindle integral em linha, 8kW, dentro da margem do amplificador
• βiI 12/8000 — motor da classe 12kW, confirmável contra a classificação de saída de 56A com a folha de especificações do motor

Assim como em todas as combinações de motor-amplificador, sempre cruze a corrente contínua da placa de identificação do motor com a saída de 56A do amplificador para confirmar a adequação antes da instalação.

Uma Nota sobre Descrições de Mercado Conflitantes

Compradores que pesquisam este número de peça podem encontrar listagens que descrevem o A06B-6164-H312#H580 como uma unidade de dois eixos (biSVSP 80/80-18) em vez de uma unidade de três eixos. Essa discrepância parece originar-se de erros de entrada de banco de dados em alguns catálogos de distribuidores. A sub-série de números de peça FANUC H3xx dentro da família 6164 segue consistentemente uma arquitetura de três eixos servo — H311, H333, H343 e H364 são todas unidades de três eixos, e o H312 segue o mesmo padrão. Os parâmetros elétricos específicos (canais servo 20A/20A/40A, entrada 52A, spindle 11kW) são consistentes com a classificação de três eixos biSVSP 20/20/40-11. Os compradores devem confirmar a designação do modelo a partir da etiqueta afixada na unidade física antes de qualquer pedido de referência cruzada.

Compatibilidade do Sistema CNC e Diagnósticos Integrados

O A06B-6164-H312 se comunica com o CNC via barramento de fibra óptica FSSB, restringindo-o às plataformas de controle da geração 0i-D:

• FANUC Série 0i-D (0i-MD para fresamento, 0i-TD para torneamento)
• FANUC Série 0i-Mate-D
• FANUC Série 0i-MF (com confirmação de firmware)

A unidade incorpora detecção de alarme IPM (Intelligent Power Module), que monitora as temperaturas de junção dos transistores internos e relata falhas antes que uma fuga térmica possa causar danos à PCB. Os modos de controle HRV2 e HRV3 (High Response Vector) são suportados, permitindo o desempenho de loop de corrente de maior largura de banda que reduz o erro de seguimento durante movimentos de contorno de alta aceleração.

Referência Cruzada de Números de Peça

Envio e Logística

Despacho: Unidades em estoque são confirmadas e despachadas em 1–2 dias úteis após o pedido. A embalagem utiliza proteção antiestática com acolchoamento de espuma densa dentro de uma caixa rígida; unidades mais pesadas ou mais frágeis são enviadas em caixas de madeira personalizadas.

Transportadoras: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — transportadora escolhida com base no destino e urgência da entrega.

Alcance Global: Opções expressas entregam em mais de 220 países em 24–48 horas. O trânsito internacional padrão leva de 3 a 7 dias úteis.

Documentação: Cada remessa inclui uma fatura comercial e uma lista de embalagem detalhada. Impostos de importação e taxas alfandegárias do país de destino são pagáveis pelo comprador.

FAQ

P1: Qual é a diferença prática entre o A06B-6164-H312 e o A06B-6164-H311?

Ambos são unidades combinadas de três eixos servo mais spindle na família 6164 βiSVSP, e ambos usam o mesmo dimensionamento de canal servo 20/20/40. A única diferença é a classe de saída do spindle: o H311 suporta um motor de spindle de 7,5kW, enquanto o H312 sobe para 11kW. Se a placa de identificação do motor de spindle da sua máquina mostrar algo entre 8kW e 11kW contínuos, o H312 é a seleção correta. O H311 seria subdimensionado para esse spindle, e o próximo passo — o H333 com 15kW — seria superdimensionado e potencialmente desnecessário pelo custo.

P2: Por que o canal do eixo N tem uma classificação de corrente mais alta do que os canais L e M?

 O dimensionamento assimétrico dos canais servo no biSVSP 20/20/40-11 é deliberado. Na maioria dos centros de usinagem de três eixos que usam esta unidade, o canal do eixo N é atribuído ao eixo Z (viagem vertical), que carrega uma demanda de corrente contínua mais alta devido à compensação de gravidade e ao peso da cabeça do spindle. A classificação de pico de 40A / contínua de 13A no canal N fornece a margem necessária para essa aplicação, enquanto os canais L e M com pico de 20A / contínua de 6,5A lidam adequadamente com os eixos X e Y de serviço mais leve.

P3: O A06B-6164-H312 pode ser usado com um controle FANUC 0i-MF em vez de um 0i-D?

O 0i-MF usa a mesma arquitetura de comunicação servo de fibra óptica FSSB que a família 0i-D, portanto, a compatibilidade elétrica é geralmente mantida. No entanto, sempre que um amplificador é acoplado a um controle de geração mais nova do que o especificado originalmente, as configurações de parâmetros do CNC — particularmente a inicialização dos parâmetros servo e os parâmetros do tipo de amplificador de spindle — devem ser definidas corretamente. Confirme com a FANUC ou um integrador qualificado se a versão de firmware do 0i-MF em uso suporta o amplificador da série A06B-6164 antes da comissionamento.

P4: A unidade liga, mas a máquina exibe um erro de comunicação FSSB em todos os eixos simultaneamente. O que devo verificar primeiro?

Um alarme FSSB afetando todos os eixos simultaneamente na inicialização quase sempre aponta para um problema de comunicação de fibra óptica, em vez de uma falha no drive. Verifique ambas as extremidades do cabo de fibra óptica que conecta a interface óptica do CNC à unidade amplificadora: procure por danos físicos no cabo, poeira ou contaminação nos conectores ópticos de encaixe e confirme se cada conector está totalmente encaixado. Um conector óptico sujo ou parcialmente desconectado é a causa mais frequente desse sintoma e é resolvido sem tocar no amplificador em si.

P5: Esta unidade é reparável se o canal do spindle falhar enquanto os canais servo permanecerem funcionais?

Sim. O reparo em campo do A06B-6164-H312 é bem estabelecido entre oficinas de reparo especializadas em FANUC. Como o estágio de saída do spindle usa um módulo de potência IGBT discreto, uma falha no canal do spindle não significa automaticamente que os IGBTs de saída servo sejam afetados. Uma instalação de reparo competente testará todos os quatro canais independentemente e substituirá apenas o estágio de potência com falha, o que é significativamente mais econômico do que a substituição completa do módulo. Se o tempo de inatividade da máquina for a restrição prioritária, uma unidade de troca é o caminho mais rápido; se o custo for a consideração principal, o reparo é a melhor opção — desde que você tenha uma unidade boa e verificada disponível para retornar a máquina ao serviço enquanto o módulo defeituoso está sendo reparado.
