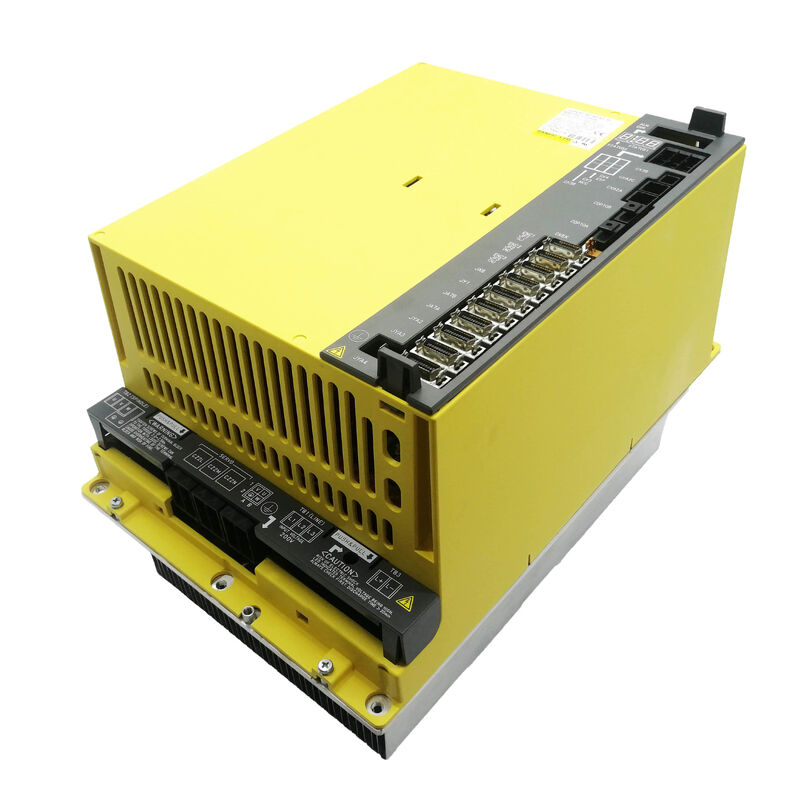

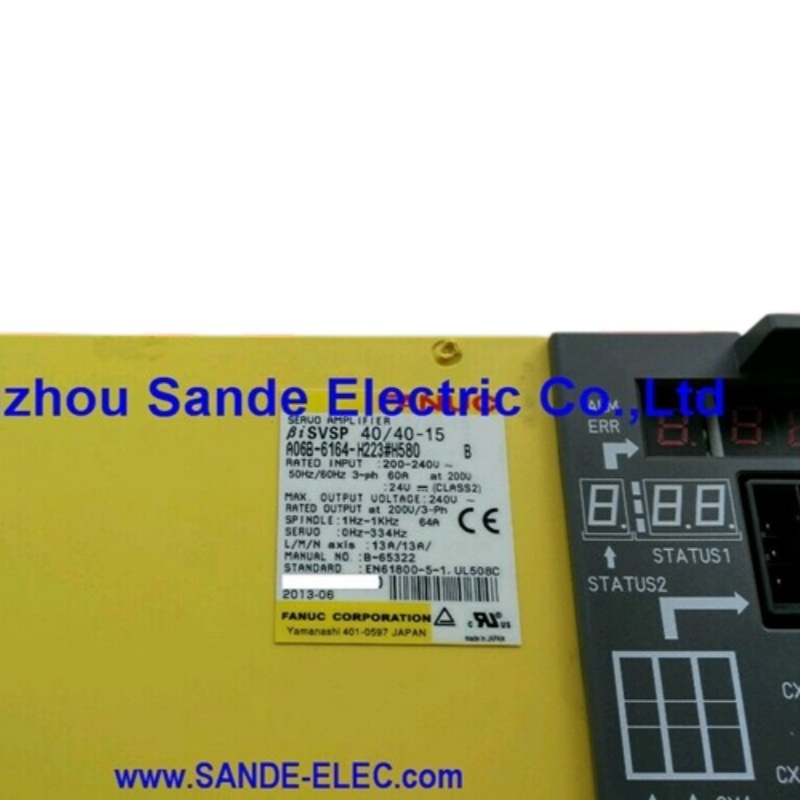

FANUC A06B-6164-H333 βiSVSP 40/40/40-15 Unidade combinada de amplificador de servo e fuso

Número da parte: A06B-6164-H333 (#H580) Type unit: βiSVSP (Beta i Servo/Spindle Integrated) Modelo de código: SVPM3-15i Interface: FSSB Fibra Óptica Voltage Class: 200V AC Input

Uma unidade, quatro canais de acionamento

A maioria dos projetos de gabinetes CNC separa o amplificador do fuso dos acionamentos do eixo servo.Esta é uma βiSVSP uma unidade Beta i Servo e Spindle combinada que integra três canais de servo motor independentes e um amplificador de fuso de 15kW completo em um único módulo plug-inO código de modelo interno da FANUC para esta unidade é SVPM3-15i (Servo/Spindle Power Module, 3-axis servo, 15kW spindle class).

A consequência prática é significativa: um módulo substitui o que, de outra forma, exigiria um amplificador de fuso separado mais uma unidade de servoamplificador de vários eixos, reduzindo a profundidade do gabinete,corte de cabos entre unidadesEsta abordagem de concepção é característica da família de servos Beta de sexta geração, onde a FANUC visava a utilização de sistemas de transmissão mais eficientes e mais baratos.soluções optimizadas para o espaço dos centros de usinagem vertical de gama média, centros de torneamento e máquinas compostas que não exigem a manipulação da potência de pico da série Alpha i completa.

O A06B-6164-H333 (# sufixo H580) é designado como uma unidade de entrada de classe 200V, operando a partir de uma fonte de alimentação AC de três fases de 200 ∼ 240 V através de um PSM de acompanhamento.Ele comunica com o CNC através do FSSB da FANUC (Fanuc Serial Servo Bus) ligação de fibra óptica.

Especificações técnicas

Compreensão do código modelo: biSVSP 40/40/40-15

A designaçãoBiSVSP 40/40/40-15segue a convenção de denominação padrão da FANUC para as unidades combinadas:

• biSérie Beta i (família de unidades Beta de segunda geração)
• SVSP¢ Unidade integrada servo + fuso
• 40/40/40- 3 canais de servo, cada um com potência máxima de 40 A (13 A contínuos por eixo)
• 15Classe de potência do amplificador de fuso, 15 kW

Esta convenção de nomeação facilita a distinção das variantes de dois eixos (como o biSVSP 40/40-15,Numero de peça A06B-6164-H233) e de unidades com servo dimensionamento misto (como o biSVSP 40/40/80-15, número de parte A06B-6164-H343).

Servomotores compatíveis e motores de fuso

Servo eixos (L / M / N)

Os três servomotores são concebidos para os servomotores da série βiS (Beta i Standard) da FANUC.

• βiS 4/5000 ¢ quadro compacto, adequado para eixos leves
• βiS 8/3000, βiS 8/2000
• βiS 12/3000 o limite superior para a corrente contínua a 13A por eixo

Os motores com um quadro βiS 22 maior ou superior excedem a corrente contínua nominal dos servocanais de 40 A e exigem uma unidade com uma servo-seção com uma classificação superior.

Motor de fusão

A secção de eixo de 15 kW combina-se com os motores de eixo da série βi da FANUC da classe de 15 kW:

• βiI 15/10000 ?? motor integrado em linha
• βiI 18/7500 ?? variante de quadro maior dentro da capacidade de saída do fuso do amplificador

A selecção do motor do fuso deve ser confirmada em relação à ficha de especificações do motor FANUC para garantir que a demanda de corrente contínua do motor esteja dentro da potência de saída do amplificador.

Compatibilidade CNC e substituição de predecessores

O A06B-6164-H333 funciona exclusivamente com comandos CNC que utilizam a comunicação FSSB de servo fibra óptica:

• FANUC Série 0i-D0i-MD para fresagem, 0i-TD para torneamento
• FANUC Série 0i-MF(geração posterior)
• FANUC 0i-Mate-D

É o substituto designado para o anteriorA06B-6134-H303#A, que pertencia à família de servo-unidades Beta da geração anterior, utilizando um protocolo de comunicação diferente.que não seja compatível com o hardware da série 6134 mais antigaUma troca direta do A06B-6134-H303 para o A06B-6164-H333 exigirá também a verificação de que o firmware CNC suporta o novo tipo de amplificador e de que o cabo de fibra óptica está instalado.

Por que a arquitetura combinada é importante na prática

Para os construtores de máquinas e os engenheiros de manutenção, o formato biSVSP tem algumas implicações operacionais que vale a pena compreender antes de encomendar:

Espaço de gabinete.Um único módulo ocupa menos espaço no trilho DIN e requer menos conexões de autocarro de potência entre as unidades em comparação com a separação dos servos e dos eixos motrizes.Isto é particularmente importante quando se reequipam ou reconstruem armários em plataformas de máquinas-ferramenta menores, onde o espaço é limitado..

Isolamento por falha.Como os eixos de servo e o fuso compartilham uma única unidade, uma falha em um canal, um IGBT encurtado no eixo M,Por exemplo, o leva todos os quatro canais de acionamento para fora de linha até que o módulo seja reparado ou substituídoAs máquinas com requisitos críticos de tempo de funcionamento podem querer manter uma unidade de troca na prateleira.

Emparelhamento PSM.Como todas as unidades da série βi, o A06B-6164-H333 baseia-se em um barramento de CC compartilhado fornecido por um módulo de alimentação βiPS ou αiPS.O PSM deve ser calibrado para suportar simultaneamente a demanda máxima combinada dos três eixos de servo mais o fuso..

Número da parte Referência cruzada

Transporte marítimo e logística

Despacho:Embalagem antiestática com proteção de espuma; unidades pesadas ou de grande porte em caixas de madeira reforçada.

Portadores:DHL Express · FedEx International Priority · UPS Worldwide · TNT · EMS

Tempo de trânsito:O serviço expresso abrange mais de 220 países em 24 horas; entrega internacional padrão 3 dias úteis.

Documentação:A factura comercial e a lista de embalagens são incluídas em cada remessa.

Perguntas frequentes

P1: Qual é a diferença entre o A06B-6164-H333 e o A06B-6134-H303#A que substitui?O A06B-6134-H303#A pertence à família de unidades de servo Beta mais antigas que usava uma interface de servo de E/S paralela em vez de comunicação de fibra óptica FSSB.O A06B-6164-H333 é o sucessor baseado em FSSB ambos são servo de três eixos mais 15kW unidades combinadas de fuso, mas utilizam protocolos de comunicação fundamentalmente diferentes e não são intercambiáveis sem verificar que o software CNC, configurações de parâmetros,e cabos de gabinete são atualizados para suportar a arquitetura da série 6164.

P2: Esta unidade é adequada para uma máquina de quatro eixos?Não o A06B-6164-H333 fornece exatamente três canais de servo (L, M, N) mais um canal de fuso.seria necessária uma unidade combinada diferente ou um servoamplificador adicional separadoSe a sua máquina tiver um quarto eixo de servo como eixo secundário ou auxiliar, pode ser adicionado um amplificador βiSV separado de um único eixo a jusante no mesmo circuito FSSB.

P3: Este amplificador pode ser utilizado com motores de fusão da série Alpha i em vez de motores de fusão Beta i?A secção de fuso βiSVSP tem uma potência nominal de 15 kW e é equipada com os motores de fuso da série β da FANUC.Emparelhá-los com este amplificador requer uma verificação cuidadosa dos parâmetros e confirmação FANUCA série α e a série β apresentam características de enrolamento do estator diferentes.e um acoplamento incorreto pode produzir condições de sobre-temperatura ou falhas de acionamento, mesmo que as classificações de potência da placa de identificação pareçam compatíveis.

P4: A minha máquina mostra um alarme SV com códigos específicos de eixo em vários eixos ao mesmo tempo? Isso significa que todos os três canais de servo falharam?Não necessariamente, porque todos os três servo canais partilham um único sistema de alimentação no interior do módulo, uma falha na secção de autocarro DC partilhada, uma falha comum do condutor IGBT,ou uma perda de potência de controle de 24V para a unidade pode desativar simultaneamente todos os três eixos e desencadear múltiplos alarmes SVAntes de assumir que todos os três canais de IGBTs falharam, verifique a tensão do autocarro DC no PSM, inspecione a fonte de controle de 24V para o módulo,e procurar um SV021 (desconformidade de CNC / amplificador) ou SV023 (impossível parar servo) alarme que indicaria um problema de nível do sistema, em vez de três falhas de canal independente.

Q5: Que peças de reposição são mais comumente necessárias para o A06B-6164-H333?O ventilador de refrigeração é o material de consumo mais desgastado e deve ser o primeiro item armazenado para manutenção preventiva.Os módulos IGBT nos canais de servo e no estágio de saída do fuso são os componentes mais frequentemente substituídos nos reparos de campoOs cabos de fibra óptica que ligam esta unidade ao CNC também valem a pena ter como peças sobressalentes.como danos físicos ou contaminação dos conectores nesses cabos é uma causa comum de alarmes de comunicação SV e SP que podem ser confundidos com falha de acionamento.
