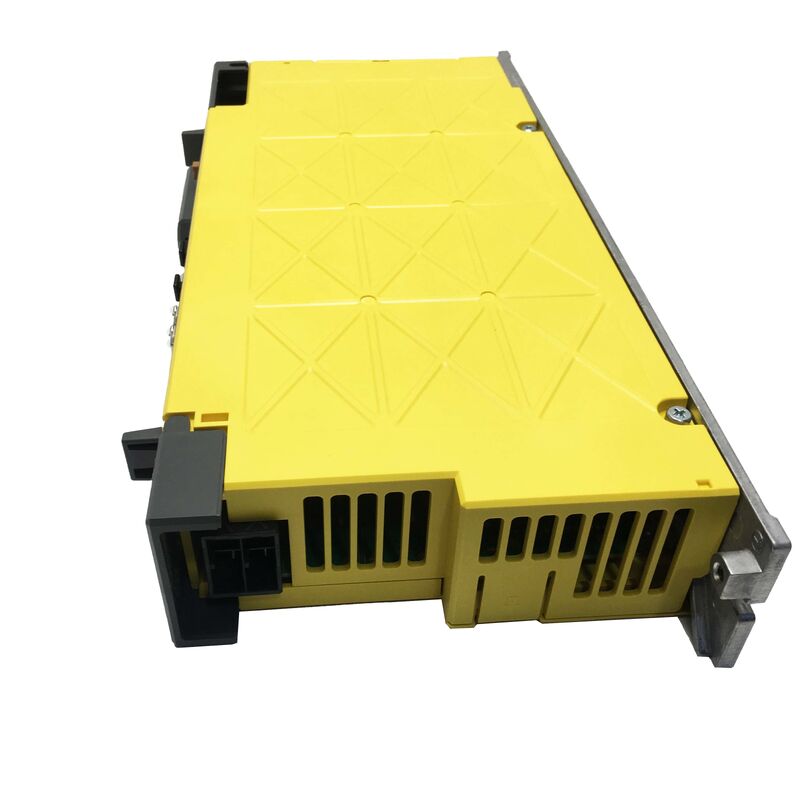

Unidade Amplificadora de Servo CA FANUC A06B-6240-H105 — αiSV 80-B, Eixo Único, Série 200V

Nº da peça: A06B-6240-H105  |  Modelo: αiSV 80-B  |  Série: FANUC αi-B  |  Tipo: Módulo Amplificador Servo de Eixo Único  |  Origem: Japão

Visão Geral

O controle de eixo que falha não é controle de eixo — é um passivo. O FANUC A06B-6240-H105 é um módulo amplificador servo CA de eixo único da série αi-B da FANUC, designação de modelo αiSV 80-B, construído para aplicações CNC e de robôs de alta demanda onde torque consistente, resposta limpa em alta velocidade e longos intervalos de serviço são inegociáveis.

A série αi-B está no centro da arquitetura servo moderna da FANUC. Comparada com gerações anteriores, a série opera mais fria, ocupa menos espaço no gabinete e consome menos energia para uma saída equivalente — a FANUC reduziu a pegada de instalação do amplificador em aproximadamente 30% em relação aos designs convencionais através de uma combinação de dispositivos de baixa perda e uma aleta de dissipação de calor redesenhada. Na prática, isso significa mais capacidade de acionamento por rack e melhor gerenciamento térmico em configurações de gabinete multi-eixo densas.

O A06B-6240-H105 é usado em dois contextos principais de implantação: como um acionamento de eixo servo CNC em centros de usinagem executando controles FANUC Série 30i, 31i e 32i, e como um amplificador auxiliar ou de 7º eixo em sistemas de robôs FANUC — especificamente configurações de controlador R-30iB e R-30iB Plus onde eixos servo adicionais são necessários além dos seis padrão. Em ambas as funções, ele opera como parte de uma cadeia de comunicação FSSB (FANUC Serial Servo Bus) coordenada por fibra óptica, recebendo comandos de eixo em alta velocidade com latência mínima.

Especificações Técnicas

Construído para a Arquitetura αi-B — O que Isso Significa na Prática

O A06B-6240-H105 não é um acionamento autônomo no sentido tradicional. É um módulo dentro de um sistema servo FANUC coordenado, e entender como ele se encaixa nesse sistema determina tudo, desde o procedimento de instalação até a estratégia de substituição.

Comunicação por Fibra Óptica FSSB O amplificador se comunica com o controlador CNC ou robô através do barramento servo serial de alta velocidade da FANUC, transmitido por cabo de fibra óptica em vez de fiação de cobre convencional. A fibra elimina a interferência eletromagnética entre o sinal e o ruído de comutação de alta potência inerente ao estágio de potência — importante em gabinetes compactos onde a fiação de sinal e energia compartilham espaço confinado. O ciclo de comunicação é rápido o suficiente para suportar sincronização precisa multi-eixo sem as limitações de banda morta das arquiteturas de trem de pulso mais antigas.

Arquitetura de Barramento CC Compartilhado A série αi-B usa uma configuração de barramento CC compartilhado: o módulo de fonte de alimentação αiPS-B retifica a CA de entrada e alimenta um barramento CC comum ao qual vários módulos amplificadores servo e de spindle se conectam. O A06B-6240-H105 é alimentado por este barramento compartilhado em vez de retificar sua própria entrada da rede CA. Isso tem duas consequências significativas. Primeiro, a energia regenerativa de um eixo em desaceleração pode ser absorvida por um eixo em aceleração no mesmo barramento, reduzindo a potência líquida consumida da fonte. Segundo, a substituição do módulo amplificador não requer a substituição da fonte de alimentação — assumindo que o PSM esteja em bom estado e classificado corretamente para a demanda total de corrente do eixo.

Capacitor de Pulsecoder Absoluto Embutido Um capacitor de backup dentro do A06B-6240-H105 mantém a posição do encoder absoluto por aproximadamente 10 minutos após a remoção da energia. Isso significa que, em operação normal — substituindo o próprio módulo amplificador — o retorno à posição de referência não é necessário após a reinstalação, desde que a troca seja concluída dentro do tempo de retenção do capacitor. Em máquinas onde os ciclos de homing são demorados ou exigem operações de liberação de fixação, este recurso por si só economiza tempo significativo durante a manutenção planejada.

Resfriamento por Ventilador com Monitoramento O resfriamento ativo por ventilador mantém o estágio de potência dentro dos limites operacionais sob demanda sustentada de alta corrente. O acionamento monitora o status do ventilador e pode sinalizar condições de falha do ventilador antes que ocorra o desligamento térmico — dando às equipes de manutenção tempo para agendar a intervenção em vez de experimentar uma parada não planejada.

Onde Este Amplificador é Instalado

Centros de Usinagem CNC — Eixos de Alimentação de Alta Potência A designação 80 em αiSV 80-B refere-se à classe de potência do acionamento. Com 22,5 A de saída nominal, o A06B-6240-H105 é adequado para acionamentos de eixos X, Y, Z e rotativos em centros de usinagem de médio a grande porte, onde os requisitos de empuxo ou torque do eixo excedem o que variantes de amplificadores menores nas classes 40 ou 20 podem fornecer. Eixos lineares em centros de usinagem horizontais, mesas giratórias de paletes e aplicações de alimentação pesada em máquinas de 5 eixos consomem capacidade de acionamento nesta faixa.

Sistemas de Robôs FANUC — Expansão de Eixo Auxiliar Um dos cenários de instalação mais comuns para o A06B-6240-H105 é como um amplificador de 7º ou eixo adicional em células de trabalho de robôs controladas por um controlador R-30iB ou R-30iB Plus. Sistemas de esteira, posicionadores rotativos, pistolas de solda servo e trocadores de ferramentas acionados por servo exigem um módulo amplificador adicional fora do acionamento interno do robô para os seis eixos base. O A06B-6240-H105 se conecta à cadeia FSSB no gabinete do controlador e é configurado como um eixo adicional nos parâmetros do robô.

Manufatura Flexível Multi-Eixo Em sistemas de pórtico, máquinas de transferência e células de manufatura flexível onde os controles FANUC Power Motion i-A ou Série 31i coordenam múltiplos eixos lineares e rotativos simultaneamente, o A06B-6240-H105 preenche os slots de eixo de alta corrente em configurações de acionamento de capacidade mista — operando ao lado de módulos αiSV 40-B ou αiSV 20-B menores que lidam com eixos de menor torque no mesmo barramento compartilhado.

Diagnóstico de Falhas — O que o Display de Status LED Diz

Cada amplificador da série αi-B possui um display LED no painel frontal que fornece informações de status e alarme em tempo real. Após uma falha, o código de alarme exibido é o primeiro e mais direto indicador de diagnóstico. Códigos comuns relevantes para o A06B-6240-H105 e suas causas raiz mais frequentes:

Alarme 9 (Sobretensão no barramento CC): A tensão do barramento CC excedeu o limite permitido. Mais comumente causado por capacidade regenerativa insuficiente — ou o circuito regenerativo do módulo de fonte de alimentação está saturado, ou as rampas de desaceleração são muito agressivas para a inércia que está sendo parada. Verifique o status do módulo αiPS e considere uma unidade de descarga regenerativa se a aplicação envolver desacelerações fortes frequentes.

Alarme 6 (Sobrecarga): A corrente de saída excedeu o limite. Verifique a fiação do motor — particularmente as conexões U, V, W — quanto a falha de isolamento, curto-circuito intermitente ou faseamento incorreto. Verifique também o próprio motor se o alarme aparecer em um ponto consistente no ciclo de movimento do eixo.

Alarme 1 (Falha do ventilador): O ventilador de resfriamento interno parou ou diminuiu abaixo do limite mínimo de velocidade. Substitua o ventilador antes de continuar a operação; operar com alta corrente sem resfriamento adequado arrisca danos térmicos ao estágio de potência IGBT.

Alarme 8 (Alta temperatura): A temperatura do estágio de potência excedeu o limite seguro. Verifique a temperatura ambiente no gabinete, certifique-se de que a aleta esteja limpa e desobstruída, verifique se o ventilador está funcionando e confirme se o acionamento não está excedendo sua corrente de saída nominal para o ciclo de trabalho em execução.

Variantes de Busca de Número de Peça

Compradores que procuram este módulo usam vários formatos — todos se referem à mesma unidade:

A06B-6240-H105 · A06B6240H105 · A06B-6240-H105 · AO6B-624O-HIO5 (confusão O/zero — erro comum de OCR, mesmo produto) · FANUC αiSV 80-B · amplificador aiSV80B · FANUC 6240 H105

Envio e Despacho

As unidades são enviadas na embalagem original de fábrica da FANUC em 1–2 dias úteis após o pagamento confirmado. Transportadoras expressas estão disponíveis para necessidades urgentes.

Transportadoras: DHL Express · FedEx International Priority · UPS · EMS · TNT Trânsito: 3–7 dias úteis para a maioria dos destinos internacionais via expresso Documentação: Fatura comercial e lista de embalagem padrão; certificado de origem mediante solicitação Impostos de importação e taxas: Pagáveis pelo comprador no destino

Os números de rastreamento são fornecidos assim que o envio for coletado.

Perguntas Frequentes

P: Qual é a diferença entre o A06B-6240-H105 e o A06B-6290-H105?

R: Ambos são módulos amplificadores servo αiSV 80 de eixo único na série αi-B, mas operam em classes de tensão totalmente diferentes. O A06B-6240-H105 é a variante da série de entrada de 200 V — ele se conecta a uma fonte de alimentação αiPS-B que alimenta um barramento de 283–339 V CC e fornece 240 V CA para o motor. O A06B-6290-H105 é a variante da série de entrada HV (alta tensão) de 400 V — ele opera a partir de um barramento de 537–679 V CC e fornece 400 V CA. Eles não são eletricamente intercambiáveis. A fonte de alimentação da sua instalação e a classificação de tensão dos servomotores no sistema determinam qual variante é a correta. Usar um amplificador da série 200 V em um barramento de 400 V destruirá o módulo.

P: O A06B-6240-H105 pode ser usado como substituto em um controlador de robô FANUC R-30iA?

R: O A06B-6240-H105 é projetado para a arquitetura da série αi-B, que está associada aos controladores R-30iB e R-30iB Plus. O controlador R-30iA anterior usava amplificadores αi (não-B) em seu gabinete servo. Embora o fator de forma física seja semelhante, a série αi-B tem temporização de comunicação e características de barramento revisadas em relação à série αi original. Misturar módulos da série B e não-B no mesmo sistema não é uma configuração suportada. Verifique a geração do controlador e a série de amplificador existente antes de solicitar uma substituição — combine exatamente o sufixo dos módulos instalados.

P: A máquina exibe um alarme servo após eu substituir o A06B-6240-H105. O que devo verificar primeiro?

R: A causa mais comum de um alarme servo imediatamente após uma troca de módulo são os dados de posição de referência do motor. Mesmo que a série αi-B tenha um capacitor de backup embutido para manter a posição do encoder absoluto, se a substituição levar mais de aproximadamente 10 minutos com a energia removida, o capacitor descarregará e os dados de posição absoluta serão perdidos — exigindo um ciclo de retorno à posição de referência antes que o eixo possa funcionar. Verifique primeiro a mensagem de alarme do CNC ou controlador para códigos de erro de posição ou perda de dados absolutos. Se um alarme não relacionado a dados de posição for exibido, verifique se todos os conectores de fibra óptica FSSB estão totalmente encaixados (tanto no amplificador quanto nos módulos adjacentes na cadeia) e verifique se a configuração do parâmetro do eixo CNC corresponde ao novo módulo.

P: Este amplificador inclui um resistor regenerativo embutido?

R: Não. Na arquitetura da série αi-B, o gerenciamento de energia regenerativa é feito pelo módulo de fonte de alimentação compartilhado (αiPS-B) em vez de módulos amplificadores de eixo individuais. O PSM gerencia a regeneração para todo o barramento. Se a capacidade regenerativa do PSM for insuficiente para a aplicação — tipicamente indicada por alarmes de sobretensão do barramento CC durante desacelerações fortes — uma unidade de descarga regenerativa pode ser adicionada ao sistema. Módulos amplificadores de eixo individuais na série αi-B 200 V não possuem seus próprios resistores regenerativos ou choppers de freio.

P: Como confirmo que esta é a peça correta antes de fazer o pedido — que marcações devo procurar no módulo existente?

R: O número da peça FANUC é impresso na etiqueta afixada na face frontal ou lateral do módulo amplificador, no formato padrão A06B-XXXX-HXXX. Se a etiqueta indicar A06B-6240-H105, esta listagem é a substituição direta. Além disso, confirme a designação do modelo na etiqueta — ela deve mostrar αiSV 80-B. Se você estiver obtendo a peça com base em uma lista de peças de reposição em vez de um módulo instalado, cruze as informações com o parâmetro de configuração do eixo CNC (o código do modelo do amplificador armazenado nas configurações de parâmetro servo do CNC) para verificar o modelo do acionamento que o controlador espera. Se houver alguma incerteza, compartilhe o modelo da máquina, a geração do CNC e a referência do diagrama de fiação do gabinete com nossa equipe antes de fazer o pedido.
