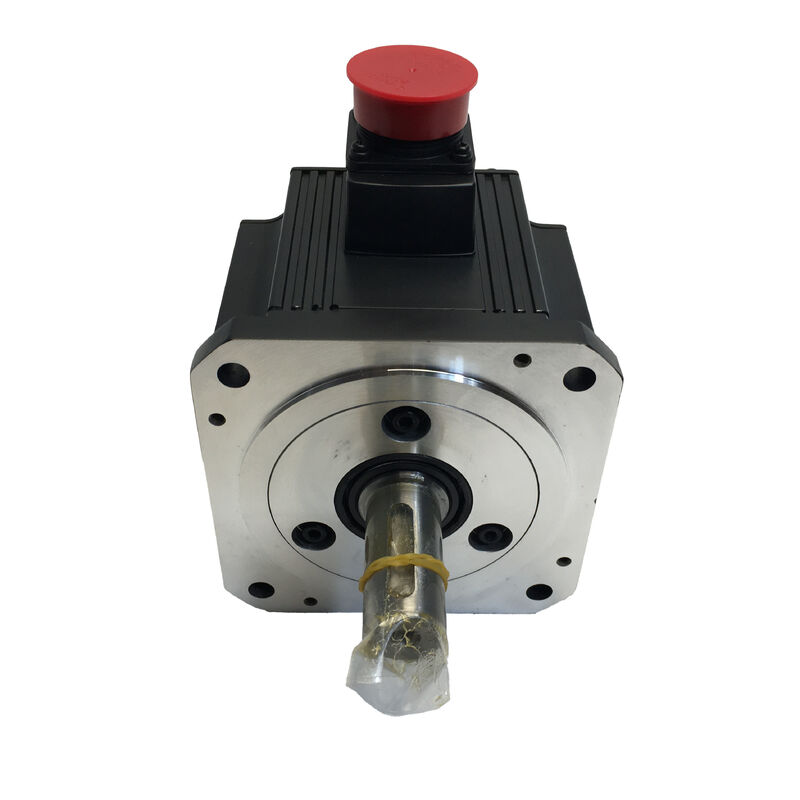

Novo Mitsubishi Servo Motor HC-SFE52 HCSFE52

Mitsubishi HC-SFE52 | Série HC-SF Motor Servo CA de Inércia Média — 0,5 kW, 2,39 Nm, 2000 RPM, 126 V, 3,2 A, Flange de 130 × 130 mm, IP65

Número da peça: HC-SFE52

Série: MELSERVO Série HC-SF — Motor Servo CA de Inércia Média, Capacidade Média

Potência Nominal: 0,5 kW (500 W)

Torque Nominal: 2,39 Nm

Torque de Pico: 7,16 Nm

Velocidade Nominal: 2.000 RPM

Entrada: CA Trifásica, 126 V

Corrente Nominal: 3,2 A

Classe de Inércia: Média

Tamanho da Flange: 130 × 130 mm

Proteção de Ingresso: IP65

Amplificador Compatível: Série MR-J2S (MR-J2S-100A/B)

Condição: Novo / Recondicionado / Excedente

Visão Geral

O Mitsubishi HC-SFE52 é um motor servo CA de inércia média de 0,5 kW da série HC-SF, operando a uma velocidade nominal de 2.000 RPM em uma entrada trifásica de 126 V com corrente nominal de 3,2 A. Com torque nominal de 2,39 Nm e pico de 7,16 Nm — uma relação pico-nominal de 3:1 que fornece forte capacidade de aceleração em relação à classificação contínua — ele se situa na faixa de capacidade média da família HC-SF: substancial o suficiente para eixos de alimentação primários e trabalho de manuseio de materiais, compacto o suficiente para máquinas onde a área de flange de 130 × 130 mm é a restrição dimensional.

A série HC-SF ocupa uma posição distinta na linha de motores servo da Mitsubishi: inércia média, operação nominal de 2.000 RPM e a flange maior de 130 × 130 mm que lida com cargas mais pesadas e geometria de acoplamento maior típica de aplicações de máquinas-ferramenta de médio porte e automação industrial.

Isso contrasta com as famílias de flange menor HF e HC-KF/HC-MF, que operam a 3.000 RPM em flanges de 60 × 60 mm ou 80 × 80 mm para cargas mais leves. O teto de 2.000 RPM do HC-SFE52 e o rotor de inércia média o tornam mais tolerante a relações de inércia de carga mais pesadas, mais estável em estruturas mecânicas mal amortecidas e menos propenso à sensibilidade de ressonância que os projetos de baixa inércia podem apresentar quando a inércia da carga não é rigidamente controlada.

Construído para IP65, o HC-SFE52 oferece exclusão completa de poeira e resistência a jatos de água em todo o corpo do motor — apropriado para ambientes de máquinas-ferramenta, sistemas de transporte e maquinário industrial onde a série HC-SF é mais comumente aplicada.

Especificações Principais

Inércia Média a 2.000 RPM — Por Que Essa Classe de Design Existe

A velocidade nominal de 2.000 RPM da série HC-SF, em comparação com a norma de 3.000 RPM para as famílias menores HF e HC-KF, reflete uma escolha de design deliberada: o motor de inércia média e quadro maior produz seu torque nominal em um teto de velocidade mais baixo, o que é vantajoso para configurações de eixo onde o passo da esfera, a relação de engrenagem ou o arranjo de acoplamento direto resultam em uma velocidade de rotação do motor na faixa de 500–2.000 RPM durante a operação normal.

Eixos de alimentação de máquinas-ferramenta em centros de usinagem e centros de torneamento com massas de mesa médias a grandes são o território de aplicação natural.

A inércia da mesa refletida através da esfera e do acoplamento para o eixo do motor é substancial — em uma máquina com uma mesa de 200 kg e uma esfera de 10 mm de passo, a inércia refletida no motor pode facilmente atingir 5 a 15 vezes a inércia do próprio rotor do motor.

Um motor de baixa inércia exigiria um ajuste de ganho extremamente preciso para permanecer estável nessa relação de inércia; o HC-SFE52 de inércia média absorve essa carga com mais margem antes que a instabilidade do servo se torne uma preocupação.

A mesma característica beneficia braços robóticos, mesas rotativas de indexação e sistemas de controle de enrolamento/tensão onde a inércia da carga é inerentemente variável ao longo do ciclo de operação e o servo deve permanecer estável durante todo o tempo.

O rotor de inércia média atua como um volante estabilizador no loop do servo, suavizando a resposta de velocidade nas transições entre condições de carga leve e pesada.

2,39 Nm Nominal e 7,16 Nm de Pico — A Reserva de Torque

A relação de 3:1 entre torque de pico e nominal é uma característica definidora da série HC-SF neste nível de capacidade. Em operação contínua, o motor entrega 2,39 Nm — suficiente para superar atrito, forças de corte e cargas gravitacionais durante o movimento em estado estacionário.

Durante a aceleração de repouso para a velocidade comandada, o torque de pico disponível de 7,16 Nm fornece a corrente de impulso para alterar rapidamente a velocidade angular da carga, permitindo fases de aceleração curtas e tempos de ciclo rápidos.

Essa reserva de torque de pico está disponível por um ciclo de trabalho definido — não continuamente.

A proteção térmica eletrônica do amplificador servo monitora a demanda de corrente RMS ao longo do tempo e dispara em sobrecarga se o motor for operado além de sua capacidade térmica sustentada. A curva de proteção contra sobrecarga do amplificador MR-J2S define o limite: breves excursões para torque de pico são permitidas; operação sustentada acima do torque nominal não é.

Para dimensionamento de eixo, o requisito de torque de aceleração determina se o pico de 7,16 Nm é suficiente para o perfil de movimento pretendido.

O cálculo — inércia da carga, distância de movimento, tempo disponível, torque de atrito — estabelece a demanda de torque de pico. Se o torque de aceleração necessário exceder o pico de 7,16 Nm do HC-SFE52, o próximo modelo da série HC-SF (HC-SFE102, 1,0 kW, 4,78 Nm nominal, 14,3 Nm de pico) deve ser considerado.

Flange de 130 × 130 mm — Integração Mecânica

A flange de montagem de 130 × 130 mm do HC-SFE52 é o formato padrão para integração de motores servo de capacidade média em máquinas-ferramenta e automação industrial. Ela fornece o padrão de parafusos e a geometria de registro do pino que os fabricantes de máquinas-ferramenta e projetistas de equipamentos padronizaram para esta classe de potência — a mesma interface mecânica compartilhada pelos HC-SFS52, HC-SFS102 e outros motores nas séries HC-SF e sucessoras.

Para aplicações de substituição e retrofit, a flange de 130 × 130 mm significa que o HC-SFE52 pode fisicamente substituir ou ser substituído por qualquer motor na mesma classe de flange sem modificação mecânica na máquina. As principais características de alinhamento — o diâmetro do registro que centraliza o motor no furo da carcaça, o círculo de parafusos e o padrão de furos — são padronizados nesta classe de motor.

O diâmetro do eixo e a geometria do acoplamento também devem corresponder, mas a interface da flange em si é um formato comum.

O formato de 130 mm é substancialmente maior do que as flanges de 60 mm e 80 mm usadas nas séries menores HF-KE e HF-SP.

Essa escala física reflete as cargas mecânicas que o HC-SFE52 foi projetado para suportar: cargas de eixo radial mais altas de acionamentos por correia e engrenagens, cubos de acoplamento maiores com mais área de superfície de fixação e a rigidez estrutural necessária quando o motor e a carga são separados por um elemento flexível de acoplamento em vez de conectados rigidamente.

Proteção IP65 e o Ambiente de Aplicação HC-SF

IP65 é exclusão completa de poeira mais proteção contra jatos de água de qualquer direção — um padrão ambiental robusto que reflete o projeto da série HC-SF para ambientes de máquinas-ferramenta e automação industrial onde refrigerante, água de limpeza e cavacos de usinagem estão presentes na área de trabalho perto do motor servo.

Com 0,5 kW e a escala de 130 × 130 mm, o HC-SFE52 é mais comumente instalado como motor de eixo de alimentação primário em centros de usinagem e centros de torneamento, um acionamento de posicionamento de transportador ou um eixo de mesa rotativa de indexação — todos ambientes onde o corpo do motor pode ser exposto à névoa de refrigerante durante a usinagem ou limpeza direta durante a manutenção. A classificação IP65 cobre essas condições de forma confiável.

O que o IP65 não protege é contra imersão direta sustentada ou refrigerante pressurizado direcionado para a folga do eixo — a série HC-SF é projetada para proteção contra respingos e jatos, não imersão contínua em fluidos.

Aplicações onde o motor está submerso ou onde refrigerante de alta pressão é direcionado continuamente para o eixo requerem a variante com retentor de óleo ou um motor com especificação de lavagem projetado para esse fim.

Compatibilidade com a Série MR-J2S

O HC-SFE52 é projetado para uso com os amplificadores servo da série MR-J2S — especificamente o MR-J2S-100A (interface analógica/pulso) ou MR-J2S-100B (interface de rede SSCNET) para este motor de 0,5 kW.

A plataforma MR-J2S, parte da geração MELSERVO-J2-Super da Mitsubishi, fornece modos de controle de posição, velocidade e torque, auto-sintonia e a interface de comunicação RS-232C/RS-422 para configuração de parâmetros e monitoramento via software MR Configurator.

A série HC-SF usa conectores tipo canhão (tipo MS) para o cabo de alimentação do motor e o cabo do encoder — um formato de conector circular robusto que fornece engajamento seguro e resistência confiável à vibração em instalações de máquinas-ferramenta.

Ao substituir ou reconectar o HC-SFE52, o engajamento do conector deve ser confirmado como completo e o anel de travamento totalmente assentado; conectores de canhão parcialmente engajados fornecerão contato elétrico intermitente que se apresenta como comportamento servo errático ou códigos de alarme do encoder em vez de uma falha de conexão óbvia.

Para clientes com amplificadores MR-J2S em instalações existentes, o HC-SFE52 é um motor compatível confirmado na classe de 0,5 kW, 2000 RPM. Equipamentos que atualizam de amplificadores MR-J2S para MR-J4 devem observar que existem caminhos de migração usando as ferramentas de renovação da Mitsubishi, mantendo a conexão do controlador de movimento MR-J2S-B existente enquanto transicionam para amplificadores MR-J4-B e motores compatíveis.

FAQ

P1: Qual é a diferença entre o HC-SFE52 e o HC-SFS52?

Ambos são motores de inércia média da série HC-SF de 0,5 kW, 2.000 RPM com o mesmo torque nominal, torque de pico, corrente e flange de 130 × 130 mm. A diferença é a geração do encoder.

O HC-SFS52 pertence à série MELSERVO J2S e possui um encoder absoluto de 17 bits a 131.072 ppr — adicionar uma bateria ao amplificador MR-J2S permite a retenção de posição absoluta sem necessidade de referenciamento na inicialização.

O HC-SFE52 é a variante anterior da série HC-SF com sua respectiva configuração de encoder. Para fins de substituição, confirme a compatibilidade da interface do encoder com o amplificador instalado e a configuração mecânica (tipo de eixo, presença de retentor de óleo) antes de substituir uma variante pela outra.

P2: O HC-SFE52 precisa de um retorno de referência (homing) a cada inicialização?

Isso depende da variante do encoder e da configuração do amplificador. O HC-SFS52 (o equivalente da série J2S) usa um encoder absoluto que, com uma bateria instalada no amplificador MR-J2S, retém os dados de posição durante a perda de energia — eliminando a necessidade de referenciamento.

Se o encoder do HC-SFE52 oferece capacidade absoluta deve ser confirmado na documentação do motor ou na placa de identificação. Se o encoder instalado for incremental, um ciclo de referenciamento é necessário a cada ciclo de energia.

Para máquinas onde o tempo de inicialização é operacionalmente significativo, confirmar a capacidade do encoder absoluto é uma questão importante de comissionamento.

P3: Qual é a recomendação de relação carga-inércia do motor para o HC-SFE52?

Para a série de inércia média HC-SF, a orientação da Mitsubishi geralmente permite relações de inércia de carga de até 15 vezes a inércia do próprio rotor do motor para operação servo estável nas configurações de ganho recomendadas.

O projeto de inércia média é especificamente mais tolerante a altas relações de inércia do que motores de baixa inércia, o que é uma das principais razões para especificá-lo em eixos com mesas pesadas, peças grandes ou elementos de transmissão que refletem inércia significativa para o eixo do motor.

Se a relação de inércia da carga exceder a recomendação da Mitsubishi, entre em contato com a Mitsubishi para obter orientação sobre as configurações de ganho e quaisquer limitações de aplicação.

P4: Qual amplificador MR-J2S é necessário para o HC-SFE52?

O HC-SFE52 de 0,5 kW é compatível com o MR-J2S-100A (interface de comando analógico/pulso) ou MR-J2S-100B (interface de rede serial SSCNET). O "100" na designação do amplificador indica a categoria de capacidade da classe de 100W, que abrange motores de 0,5 kW na convenção de dimensionamento de amplificadores da Mitsubishi para esta série.

Confirme o tipo de interface de controle — se a máquina usa comandos de eixo de pulso/analógico individuais (tipo A) ou um controlador de movimento via SSCNET (tipo B) — antes de solicitar o amplificador.

P5: Quais são os pontos de inspeção mais importantes ao avaliar um HC-SFE52 usado?

Gire o eixo manualmente para verificar a suavidade dos rolamentos — o quadro de 130 mm suporta rolamentos maiores do que motores menores, e qualquer aspereza ou ruído de moagem é audível antes de se tornar mecanicamente grave.

Inspecione os conectores de canhão em busca de pinos tortos ou corroídos; o conector do encoder é o mais crítico — mesmo corrosão leve nos pinos aumenta a resistência de contato e causa erros intermitentes de feedback.

Meça a resistência dos enrolamentos trifásicos para equilíbrio e verifique a resistência de isolamento à terra com um megômetro. Inspecione o eixo em busca de desgaste ou ranhuras de instalações anteriores de acoplamento, particularmente na chaveta ou na zona de engajamento do acoplamento.

Um teste em bancada até 2.000 RPM em um amplificador MR-J2S compatível com monitoramento de torque e feedback do encoder verificado é a verificação final correta antes da instalação em uma máquina de produção.
