Um novo motor Mitsubishi HF-SE152B HFSE152B

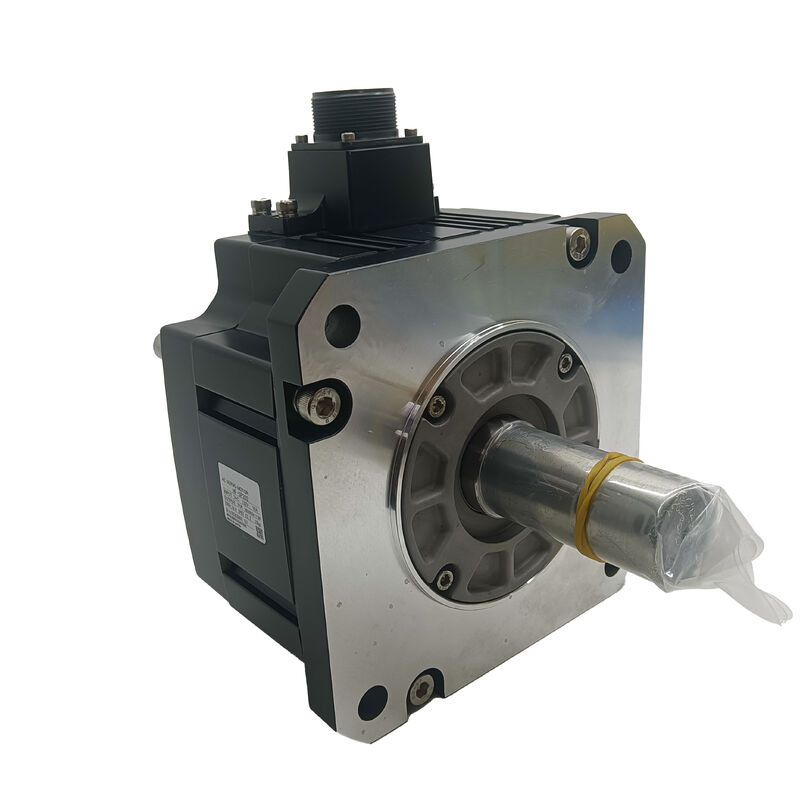

Mitsubishi HF-SE152B | Série MELSERVO Motor AC Servo — 1.5kW, 2000RPM, Freio Eletromagnético, Eixo Reto

Número da Peça: HF-SE152B

Marca: Mitsubishi Electric

Série: HF-SE — Inércia Média, Capacidade Média

Configuração: Eixo Reto, Freio Eletromagnético Integrado de 24V DC, Sem Retentor de Óleo

Condição: Novo / Recondicionado / Troca Disponível

Visão Geral

O Mitsubishi HF-SE152B é um motor servo AC de 1.5 kW da família HF-SE da Mitsubishi Electric — uma série de motores de inércia média e capacidade média projetada para os eixos de acionamento de gama média de equipamentos de automação industrial, máquinas de embalagem e aplicações servo de propósito geral.

Classificado em 2.000 RPM com um eixo de saída reto e um freio de retenção eletromagnético integrado, este motor atende aos requisitos de posicionamento e retenção de segurança de máquinas onde o controle preciso do eixo e a retenção da posição mecânica em repouso devem ser integrados em uma única unidade compacta.

O sufixo B denota o freio integrado — um mecanismo de retenção de 24V DC aplicado por mola e liberado eletricamente que engata automaticamente quando o motor é desenergizado.

Para eixos verticais, mecanismos de indexação rotativa e qualquer acionamento onde a gravidade ou força externa causaria movimento indesejado quando o servo estiver inativo, o freio fornece certeza mecânica que a retenção de posição puramente eletrônica não pode igualar.

O HF-SE152B opera sem retentor de óleo — é uma configuração padrão para instalações onde o motor está alojado dentro de um gabinete ou posicionado longe da exposição direta a fluidos.

O motor é projetado para uso com os amplificadores servo da série MR-E da Mitsubishi, uma plataforma que cobre os requisitos precisos de controle de velocidade e posição das aplicações que esta classe de motor atende.

Especificações Principais

Série HF-SE — Inércia Média no Contexto da Família HF

A série HF-SE ocupa um nicho específico na linha de motores servo HF da Mitsubishi. Onde as famílias HF-KP e HF-KE são construídas para cargas leves e de resposta rápida com baixa inércia do rotor, a HF-SE é projetada para aplicações onde a inércia da carga mecânica é moderada e o eixo exige entrega de torque sustentada em vez de resposta dinâmica ultrarrápida.

Isso não é um compromisso — é uma correspondência de design para uma classe genuinamente diferente de aplicações.

A 1.5 kW e 2.000 RPM, o HF-SE152B entrega 7.16 Nm de torque nominal em seu ponto de operação, cobrindo a faixa de tarefas de posicionamento de carga média encontradas em máquinas de embalagem, sistemas de montagem automatizada, acionamentos de posicionamento de esteiras e equipamentos de produção onde o eixo servo move massa mecânica real em um ciclo definido.

O rotor de inércia média fornece uma janela de correspondência de carga mais tolerante do que um motor de baixa inércia, tolerando relações de inércia de carga refletida mais altas enquanto mantém um comportamento estável do loop de velocidade sem ajuste agressivo de ganho.

A família HF-SE oferece múltiplas configurações de velocidade nominal — a mesma classe de torque está disponível em diferentes classificações de velocidade para corresponder a diferentes arquiteturas de trem de acionamento.

A classificação de 2.000 RPM do 152B é adequada para arranjos acoplados diretamente ou levemente engrenados onde a velocidade do motor se mapeia de perto para a faixa de velocidade do eixo necessária.

Freio Eletromagnético Integrado — 24V DC, Fail-Safe

O freio no HF-SE152B é o componente mais crítico para o comportamento seguro do eixo nas aplicações que o especificam. O design aplicado por mola e liberado eletricamente garante que o engate do freio seja o estado padrão — quando a tensão de alimentação do freio é removida, a mola trava fisicamente o eixo sem qualquer comando ativo do sistema de controle.

Isso é mais importante em três cenários.

Em eixos verticais que carregam peso de ferramenta ou peça, o freio impede a queda do eixo durante a desativação do servo, condições de alarme ou interrupção de energia. Em mecanismos de indexação rotativa que mantêm a posição entre os ciclos, o freio mantém a posição indexada sem consumir corrente contínua do servo.

Em máquinas com movimento multieixo complexo onde um E-stop deve segurar confiavelmente todos os eixos em posição simultaneamente, um freio aplicado por mola em cada motor relevante fornece essa garantia no nível de hardware.

A alimentação de 24V DC para a bobina do freio integra-se com a tensão de alimentação de controle padrão usada na maioria dos painéis de máquinas.

O circuito do freio requer fiação dedicada da saída do freio do amplificador servo e um intertravamento que garante que o freio seja liberado antes que qualquer movimento do eixo seja comandado. Essa sequenciação é tratada na configuração do amplificador MR-E e deve ser verificada durante a comissionamento.

Eixo Reto e Notas de Instalação

A configuração de eixo reto no HF-SE152B é adequada para transmissão de torque baseada em acoplamento — acoplamentos de fole, mandíbula ou disco que prendem o diâmetro do eixo e transmitem torque através da força de aperto.

Para um motor de 1.5 kW operando dentro de seu envelope de torque nominal, acoplamentos servo de precisão de tamanho apropriado lidam com a carga sem exigir uma conexão com chaveta.

A ausência de um retentor de óleo nesta variante é relevante para o planejamento da instalação.

Sem um retentor de eixo, a cavidade do rolamento do motor não tem proteção positiva contra a entrada de líquidos na extremidade do eixo. Para instalações em ambientes industriais limpos, gabinetes de controle ou posições longe da exposição direta a fluidos, isso não é uma limitação prática.

Onde o motor é instalado perto de refrigerante, spray de lubrificante ou em áreas sujeitas a líquidos de limpeza, uma variante com retentor de óleo instalado — ou blindagem local apropriada da extremidade do eixo — deve ser considerada.

A montagem usa um arranjo de flange padrão. As dimensões físicas e o padrão de flange do motor são consistentes dentro da classe HF-SE de 1.5 kW, simplificando a instalação mecânica em máquinas já projetadas para esta estrutura de motor.

Encoder e Compatibilidade de Acionamento

A série HF-SE incorpora um encoder embutido de alta resolução fornecendo feedback de posição absoluta com 131.072 contagens por revolução — equivalente a resolução de 17 bits. Nesta contagem de pulsos, os loops de posição e velocidade do amplificador MR-E têm granularidade de dados fina em toda a faixa de velocidade, suportando movimento suave em baixa velocidade, pontos finais de posicionamento precisos e desempenho de contorno consistente em configurações multieixo.

A característica do encoder absoluto significa que o sistema servo retém o conhecimento da posição através de interrupções de energia.

Na reinicialização, o acionamento lê a posição absoluta atual do eixo diretamente — nenhuma sequência de homing é necessária antes que a máquina possa operar. Isso elimina o atraso de inicialização associado a sistemas de encoder incremental e remove a classe de erros que podem ocorrer quando as rotinas de homing são interrompidas ou concluídas incorretamente.

O HF-SE152B é projetado para uso com os amplificadores servo da série MR-E da Mitsubishi.

O amplificador deve ser parametrizado com o código de tipo de motor correto antes do comissionamento. As configurações de ganho, a configuração da saída de controle do freio e os parâmetros da interface do encoder devem ser verificados em relação à especificação do HF-SE152B durante a configuração inicial e após qualquer substituição do amplificador.

FAQ

P1: Qual amplificador servo é compatível com o HF-SE152B?

O HF-SE152B é projetado para uso com amplificadores servo da série MR-E da Mitsubishi. O modelo do amplificador deve ser selecionado para corresponder à classe de saída de 1.5 kW do motor e aos requisitos de corrente nominal. Os parâmetros do amplificador servo devem ser configurados com o código de tipo de motor correto para o HF-SE152 antes que o eixo seja operado.

Se estiver usando um controlador de terceiros, confirme se o modo de interface de comando do amplificador MR-E — posição, velocidade ou torque — corresponde ao tipo de saída do controlador.

P2: Por que este motor não tem um retentor de óleo e quando isso importa?

O HF-SE152B padrão é enviado sem um retentor de óleo no eixo. Um retentor de óleo protege a cavidade do rolamento contra a entrada de líquidos na saída do eixo. Sem ele, o motor depende do ambiente de instalação estar livre de contato direto com fluidos na extremidade do eixo.

Para instalações em gabinetes de controle, salas limpas ou posições protegidas da exposição a fluidos, a ausência de um retentor não é uma preocupação prática. Para posições próximas a spray de refrigerante ou lubrificante, uma variante com retentor de óleo deve ser especificada, ou blindagem local deve ser instalada.

P3: Como o intertravamento do freio deve ser configurado durante o comissionamento?

O freio deve ser liberado antes que qualquer movimento do eixo seja comandado e deve ser reengatado antes que o acionamento servo seja desativado. O amplificador MR-E fornece uma saída de controle de freio dedicada que sequencia esses eventos automaticamente quando configurado corretamente.

A tensão de alimentação do freio — 24V DC — deve ser verificada independentemente antes do primeiro movimento do eixo. Um erro comum de comissionamento é comandar o movimento do eixo antes de confirmar que o freio foi totalmente liberado, o que faz com que o acionamento funcione contra um freio engatado e produz alarmes de torque ou erros de posição.

P4: Qual é a diferença entre os motores das séries HF-SE e HF-SP com a mesma classificação de 1.5 kW?

As famílias HF-SE e HF-SP cobrem a classe de 1.5 kW, mas visam ambientes de aplicação diferentes. O HF-SP é emparelhado com amplificadores da série MR-J3 e é especificado com proteção de carcaça IP67 como padrão — adequado para eixos de máquinas-ferramenta com exposição a refrigerante.

O HF-SE é emparelhado com amplificadores da série MR-E, possui proteção IP55 e é projetado para automação industrial de propósito geral onde o ambiente operacional é mais limpo. A compatibilidade do acionamento e as dimensões mecânicas diferem, tornando-os não intercambiáveis sem uma mudança correspondente do amplificador.

P5: O encoder absoluto elimina a necessidade de homing em cada inicialização da máquina?

Sim. O encoder absoluto embutido retém os dados de posição do eixo através de interrupções de energia sem bateria na configuração padrão. Quando a máquina é ligada, o acionamento MR-E lê a posição absoluta atual imediatamente — o sistema de controle tem conhecimento completo da posição do eixo antes que qualquer movimento seja comandado.

Isso elimina o ciclo de homing de inicialização exigido por sistemas de encoder incremental, reduz o tempo de inicialização não produtivo e remove o risco de erros de homing de sequências de referência interrompidas.
