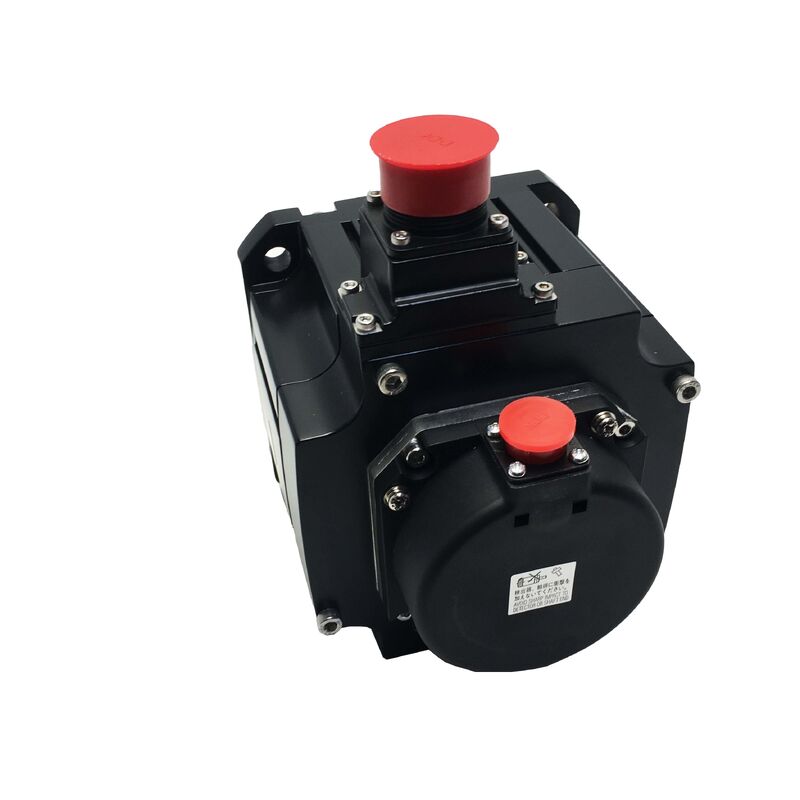

Mitsubishi HF-SE102JW1-S100 | Servomotor CA de Inércia Média — 1,0 kW, 4,77 Nm, 2000 RPM, Retentor de Óleo, 131072 ppr, Série MR-E

Número da Peça: HF-SE102JW1-S100 Série: MELSERVO HF-SE — Servomotor CA de Inércia Média

Potência Nominal: 1,0 kW

Torque Nominal: 4,77 Nm

Torque de Pico: 14,3 Nm

Velocidade Nominal: 2.000 RPM

Velocidade Máxima: 3.000 RPM

Tensão de Alimentação: Classe 200 VAC (3 Fases)

Freio Eletromagnético: Nenhum

Retentor de Óleo: Sim

Encoder: Incremental de 17 bits, 131.072 ppr

Classe de Inércia: Média

Amplificador Compatível: Série MR-E (Super MR-E / S100)

Capacidade da Instalação de Energia: 1,7 kVA

Condição: Novo

Visão Geral

O Mitsubishi HF-SE102JW1-S100 é um servomotor CA de inércia média de 1,0 kW da série HF-SE da Mitsubishi Electric, projetado especificamente para uso com a plataforma de serv amplificador Super MR-E.

Com 4,77 Nm de torque nominal e 14,3 Nm de pico, ele fornece a reserva de torque necessária para aceleração responsiva em cargas de eixo com inércia moderada — máquinas industriais em geral, sistemas de posicionamento de esteiras, máquinas de embalagem e aplicações semelhantes onde a relação inércia carga/motor está na faixa prática de inércia média.

A classificação "inércia média" não é apenas um rótulo — é a troca de engenharia central do projeto. Rotores de inércia mais alta são mais tolerantes a imprecisões de correspondência de carga porque o próprio rotor atua como um volante que suaviza a resposta de velocidade.

A série HF-SE é posicionada para aplicações onde a inércia da carga é previsível e moderada, o sistema servo necessita de responsividade genuína e a largura de banda de controle da plataforma do amplificador MR-E é suficiente para as demandas de posicionamento da aplicação.

A combinação do feedback do encoder de 131.072 pulsos por revolução, a função de auto-sintonia em tempo real do amplificador MR-E e o torque de pico de 14,3 Nm tornam o HF-SE102JW1-S100 capaz de ciclos de posicionamento rápidos e precisos sem a necessidade de calibração manual extensiva de ganho durante a comissionamento.

O sufixo JW1 identifica a configuração mecânica específica: eixo com chaveta, retentor de óleo, sem freio eletromagnético.

O retentor de óleo fecha a abertura de entrada do eixo contra névoa lubrificante e contaminação por partículas, estendendo a vida útil dos rolamentos e do enrolamento nos ambientes de máquinas onde a série HF-SE é mais comumente implantada.

A ausência de freio define este como um motor de eixo horizontal ou um eixo onde um contrapeso externo ou arranjo de retenção mecânica lida com a carga de gravidade em repouso.

Especificações Principais

Série HF-SE — Inércia Média para Desempenho Equilibrado

A série HF-SE preenche o meio prático na linha de servomotores HF da Mitsubishi. Abaixo dela, as séries HF-MP e HF-KP visam aplicações de inércia ultrabaixa e baixa — posicionamento de alta velocidade com carga leve onde cada milissegundo de tempo de aceleração importa.

Acima dela, as séries HF-SP e HF-JP lidam com as demandas de maior capacidade de eixos de máquinas-ferramenta de carga pesada com quadros correspondentemente maiores.

O HF-SE de inércia média é projetado para a classe mais comum de aplicação de posicionamento industrial: cargas com inércia definida e moderada, tempos de ciclo medidos em centenas de milissegundos em vez de dezenas, e requisitos de precisão de posicionamento atendidos por um encoder de 17 bits a um custo de sistema competitivo.

Um acionamento de índice de esteira, um eixo de posicionamento de mesa rotativa, um mecanismo de alimentação de máquina de embalagem, um shuttle de manuseio de material — estas são as aplicações que a série HF-SE atende.

No nível de 1,0 kW, o HF-SE102 é o segundo passo na série: o HF-SE52 fica abaixo em 0,5 kW / 2,39 Nm, o HF-SE152 acima em 1,5 kW / 7,16 Nm, e o HF-SE202 no topo em 2,0 kW / 9,55 Nm.

Todos os quatro compartilham a característica de velocidade nominal de 2000 RPM / máxima de 3000 RPM e a mesma plataforma de amplificador MR-E.

Para fins de dimensionamento, a transição do SE52 para o SE102 dobra aproximadamente tanto o torque nominal quanto a capacidade do motor de acelerar uma dada relação de inércia em um determinado tempo.

Encoder de 131.072 ppr — Precisão e Repetibilidade

O encoder incremental de 17 bits a 131.072 pulsos por revolução fornece a resolução de feedback de posição que torna o HF-SE102JW1-S100 capaz de posicionamento de alta precisão em uma ampla gama de aplicações.

Em uma esfera de esferas típica de 10 mm com acoplamento direto ao motor, 131.072 ppr no motor se traduz em aproximadamente 0,076 µm por pulso na mesa — uma resolução muitas vezes mais fina do que a precisão mecânica do sistema de esfera e guia que ele aciona.

O encoder é incremental, o que significa que ele conta as mudanças de posição a partir de um ponto de referência estabelecido na inicialização. Cada ciclo de energia requer que o eixo execute um ciclo de retorno à referência (homing) para restabelecer sua referência de posição absoluta antes de aceitar comandos de posição programados.

Em aplicações de máquinas onde o tempo de inicialização não é uma restrição de produção, isso é totalmente aceitável.

Onde a latência de inicialização importa — mudanças de turno de produção de alta frequência, ciclos frequentes de parada de emergência/reinício — uma variante de encoder absoluto eliminaria a necessidade de homing; o HF-SE102JW1-S100 incremental é a seleção apropriada onde isso não é uma preocupação.

A resolução de 17 bits também sustenta a função de auto-sintonia em tempo real do amplificador MR-E.

A auto-sintonia observa a resposta de velocidade real em relação à velocidade comandada e ajusta os ganhos do servo — ganho proporcional, ganho integral, ganho derivativo — em tempo real para minimizar o erro de seguimento e o tempo de assentamento.

Com 131.072 pulsos de feedback por revolução, o amplificador tem resolução suficiente para detectar os pequenos desvios de velocidade que a auto-sintonia usa para caracterizar a carga mecânica e otimizar as configurações de ganho sem intervenção manual.

Retentor de Óleo — Proteção Ambiental Sem Complexidade IP67

O retentor de óleo no HF-SE102JW1-S100 é um retentor de lábio no ponto de saída do eixo. Ele impede que a névoa lubrificante dos rolamentos de extremidade da esfera, respingos da caixa de engrenagens e sistemas de lubrificação centralizada migrem para o corpo do motor através da folga anular entre o eixo rotativo e o escudo frontal do motor.

Sem um retentor de óleo, essa folga é um caminho aberto para contaminação. A graxa do rolamento migra para fora ao longo do eixo sob força centrífuga, enquanto a névoa de óleo impulsionada pelo movimento da máquina migra para dentro pela folga do eixo sob flutuação de pressão.

Uma vez dentro da carcaça do motor, a contaminação por lubrificante do isolamento do enrolamento e do conjunto do encoder ocorre progressivamente — primeiro como um revestimento superficial que aumenta a corrente de fuga, depois como absorção no isolamento que acelera a degradação térmica.

O retentor de óleo elimina esse caminho de contaminação com um custo insignificante em atrito e perda de potência.

Em motores operando adjacentes a esferas lubrificadas, caixas de engrenagens ou dutos de lubrificação centralizada — o que descreve a maioria das instalações HF-SE102 — o retentor de óleo não é uma especificação de luxo, mas um investimento na vida útil. O "J" no sufixo JW1 confirma que o retentor de óleo está instalado.

Conector S100 e Integração com Amplificador MR-E

A designação S100 identifica a configuração do conector do motor como compatível com a série de serv amplificadores Super MR-E. A plataforma Super MR-E coloca os conectores de energia do motor e do encoder na face frontal do amplificador, tornando a conexão do cabo simples mesmo quando o amplificador está instalado em um espaço de painel confinado.

A entrada do cabo pela frente — em vez de por cima ou pela lateral — significa que o cabo pode correr diretamente da face do amplificador para o motor sem roteamento ao redor da carcaça do amplificador, reduzindo o comprimento do caminho do cabo e o número de curvas no cabo do encoder.

A auto-sintonia em tempo real do amplificador MR-E começa no momento em que o servo é habilitado e monitora continuamente a resposta mecânica, ajustando os parâmetros de ganho à medida que as condições operacionais da máquina mudam.

Para o engenheiro de comissionamento, isso significa menos tempo com um osciloscópio e tabelas de parâmetros e mais tempo executando ciclos de teste reais.

A função de auto-sintonia usa o feedback de 131.072 ppr do encoder para observar o erro de seguimento de velocidade com resolução suficiente para detectar as sutis ressonâncias mecânicas que o ajuste manual de ganho muitas vezes perde.

FAQ

Q1: Por que o HF-SE102JW1-S100 é descrito como "inércia média" e o que isso significa para o dimensionamento do eixo?

Inércia média refere-se ao momento de inércia do rotor — o rotor da série HF-SE é mais pesado do que os projetos de baixa inércia, o que o torna menos sensível à incompatibilidade de inércia da carga, mas um pouco mais lento na resposta de aceleração de pico.

A implicação prática para o dimensionamento do eixo: a inércia da carga conectada ao motor deve ser tipicamente 15 vezes a inércia do próprio motor ou menos para um desempenho ideal do servo.

Exceder essa relação faz com que os ganhos do servo necessários para um controle estável e responsivo se aproximem do limite de estabilidade do amplificador, dificultando a sintonia e limitando a largura de banda alcançável. Motores de inércia média são mais tolerantes a relações de inércia de carga mais altas do que projetos de baixa inércia.

Q2: O motor não tem freio eletromagnético — pode ser usado em um eixo vertical?

Sem um freio eletromagnético, o motor não oferece retenção mecânica quando o servo é desenergizado. Em um eixo vertical, a gravidade moverá a carga quando a energia do servo for removida, a menos que um meio de suporte externo seja fornecido — um contrapeso pneumático, uma trava mecânica ou um freio externo.

Se nenhum desses estiver presente, a variante do HF-SE102 com freio (com sufixo "B" na designação do modelo) deve ser especificada. Para eixos horizontais ou eixos verticais com contrapeso de gravidade, o HF-SE102JW1-S100 sem freio é a seleção apropriada.

Q3: Qual serv amplificador MR-E é necessário para o HF-SE102JW1-S100?

O HF-SE102JW1-S100 de 1,0 kW é emparelhado com o serv amplificador MR-E-100A/AG-QW003. O MR-E-100A é o amplificador de classe 1,0 kW da linha Super MR-E, compatível com a configuração do conector do motor S100.

Usar um amplificador de menor capacidade (como o MR-E-70A) arrisca sobrecorrente na demanda de torque de pico do motor; usar um amplificador de maior capacidade é possível em princípio, mas requer a confirmação da compatibilidade de parâmetros. O sufixo QW003 no amplificador denota a configuração Super MR-E compatível com motores S100.

Q4: Qual é o procedimento de homing do encoder na inicialização?

O encoder de 17 bits no HF-SE102JW1-S100 é incremental — ele não tem memória de posição absoluta armazenada. A cada ciclo de energia, o amplificador MR-E deve executar um ciclo de retorno à referência neste eixo para estabelecer o ponto de referência de coordenadas.

O eixo se move para seu interruptor de referência ou batente mecânico em velocidade reduzida, o amplificador registra a contagem do encoder no ponto de referência, e o sistema de coordenadas é estabelecido a partir desse ponto. Isso deve ser concluído com sucesso antes que o CNC ou PLC aceite comandos de posição no eixo.

Se a energia for perdida no meio do ciclo e o retorno à referência for interrompido, o retorno à referência completo deve ser reiniciado.

Q5: Que manutenção o HF-SE102JW1-S100 requer em serviço?

As principais verificações periódicas são a condição do cabo e do conector do encoder (inspecionar quanto a atrito, isolamento rachado nas curvas e encaixe correto do conector — um conector de encoder parcialmente engatado causa erros de feedback que se apresentam como movimento errático do eixo), a condição do retentor de óleo do eixo (inspecionar quanto a rachaduras ou endurecimento em intervalos de manutenção programados; um retentor danificado permite a entrada de lubrificante) e a condição dos rolamentos (ouvir ruídos ásperos ou vibrações durante testes sem carga). A Mitsubishi recomenda a substituição dos rolamentos a cada 20.000 horas de operação ou quando surgirem ruídos ásperos audíveis.

O próprio encoder não possui peças reparáveis; se falhas no encoder persistirem após verificar a integridade do cabo e do conector, o motor requer substituição ou reparo na fábrica.
