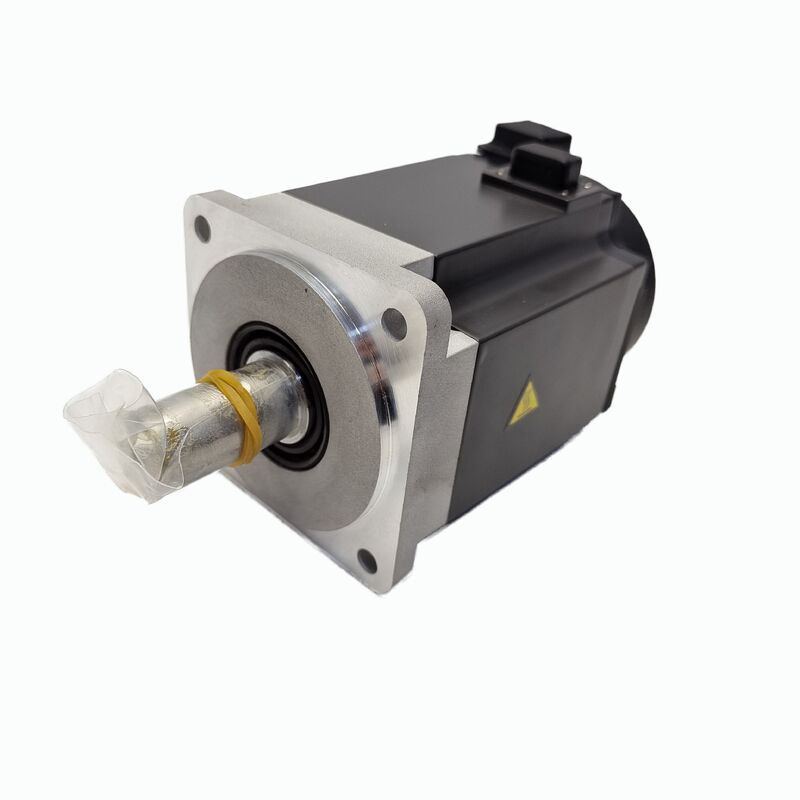

Mitsubishi HF-KE23W1-S100
200W, eixo de chave, travagem de 24V, proteção IP55
| Número da parte | HF-KE23W1-S100 |
| Marca | Mitsubishi Electric |
| Série | MELSERVO - Tipo HF-KE |
| Origem | Japão |
| Condição | Novo / Excedente Disponível |
Visão geral do produto
O Mitsubishi HF-KE23W1-S100 é um servomotor AC de 200W da série HF-KE da Mitsubishi Electric - um compacto,família de motores de baixa inércia concebidos para aplicações de automação de pequena dimensão que exijam um posicionamento preciso, resposta dinâmica rápida e travagem fiável em espaços de instalação restritos.
Com torque contínuo nominal de 0,64 Nm e capacidade de torque de estacionamento de 1,9 Nm, operando a 3.000 RPM a partir de uma fonte trifásica de 111 V e protegido de acordo com as normas IP55,Este motor é ideal para acionamentos de eixo ligeiros a moderados em máquinas industriais., equipamento de embalagem e células de automação de uso geral.
Principais especificações
| Output nominal | 200 W (0,2 kW) |
| Torque nominal | 0.64 Nm |
| Torque de estagnação | 1.9 Nm |
| Corrente nominal | 1.4 A |
| Corrente máxima | 4.2 A |
| Tensão de alimentação | 111V (fase 3, classe 200VAC) |
| Velocidade nominal | 3,000 RPM |
| Tipo de eixo | Eixo reto com chave |
| Mantenção do travão | 24 V CC, aplicado a mola |
| Protecção de entrada | IP55 |
| Amplificador compatível | Série MR-E |
Design compacto para aplicações sérias
A série HF-KE representa o extremo compacto da gama de servomotores HF da Mitsubishi, com o 200W HF-KE23W1-S100 oferecendo um equilíbrio ideal de potência e tamanho.Este motor fornece binário suficiente para acionar mecanismos de posicionamento, fixadores de indexação rotativos e motores de tensão de transportador, mantendo uma pequena pegada adequada para equipamentos de automação compactos.
A relação 3:1 entre estacionamento e binário contínuo proporciona uma excelente capacidade de aceleração,tornando este motor ideal para aplicações de posicionamento de alto ciclo onde a aceleração e desaceleração rápidas são críticasO projeto do rotor de baixa inércia garante uma resposta rápida aos comandos do servo-acionamento, resultando em pontos finais de posição apertada e tempos de estabilização rápidos.
Freno de retenção de corrente contínua integrado de 24 V
O freio de retenção de corrente contínua de 24 V, aplicado a mola e liberado eletricamente, fornece uma posição segura durante a perda de energia ou paradas de emergência.O travão entra automaticamente para bloquear o eixo, impedindo o movimento descontrolado nos eixos verticais ou nos mecanismos gravitatórios.
A fonte de alimentação de travões de corrente contínua de 24 V integra-se perfeitamente com os trilhos de alimentação do gabinete de controlo de automação padrão,Enquanto um circuito de travagem adequado garante uma operação segura, coordenando a liberação do travão com os sinais de ação.
Design do eixo de chave
O eixo reto com chave fornece ligação mecânica positiva entre o motor e os componentes acionados, transmitindo binário através da força de presa da chave e do acoplamento.Esta concepção elimina o risco de deslizamento de rotação sob cargas de choque e inversões frequentes de direção, garantindo um desempenho fiável em aplicações de ciclo elevado.
Classificação de proteção IP55
A protecção IP55 garante uma protecção completa contra a poeira e a resistência aos jatos de água provenientes de qualquer direcção a uma pressão reduzida.Esta classificação torna o motor adequado para ambientes industriais limpos, incluindo salas de embalagem, linhas de montagem e células de automação fechadas onde possam ocorrer salpicos acidentais e contaminação no ar.
Compatibilidade dos amplificadores da série MR-E
Projetado especificamente para uso com os servoamplificadores da série MR-E da Mitsubishi (modelos MR-E-20A ou MR-E-20AG), este motor integra-se perfeitamente com o ecossistema de controle de servo da Mitsubishi.Os amplificadores MR-E suportam tanto comandos analógicos de tensão quanto as interfaces de comando de posição do pulso, que acomodam várias arquiteturas de sistemas de controlo.
Perguntas Frequentes
Com que servoamplificador é este motor projetado para funcionar?
O HF-KE23W1-S100 é combinado com os servoamplificadores da série Mitsubishi MR-E, especificamente o MR-E-20A (padrão) ou MR-E-20AG (com suporte de comunicação de rede).A parametrização adequada do código de tipo do motor é essencial para uma operação estável.
Por que o motor tem um binário de estacionamento de 1,9 Nm mas um binário contínuo de apenas 0,64 Nm?
O binário de parada representa a força máxima de curta duração durante os picos de aceleração, enquanto o binário contínuo é a saída termicamente sustentável para operação indefinida.O projeto da aplicação deve assegurar que a procura de binário RMS permanece dentro da classificação contínua.
Como é que o travão de 24 V interliga-se com o servo-acionamento durante o funcionamento?
O travão está ligado à saída de controle do servo-acionamento, que coordena a liberação do travão antes do movimento do eixo e o re-engajamento antes da desativação do acionamento.Esta sequência é configurada nos parâmetros do amplificador MR-E e verificada durante o comissionamento.
O HF-KE23W1-S100 pode ser utilizado num eixo vertical, dado o seu poder nominal de 200 W?
Sim, desde que a carga no eixo esteja dentro das especificações de binário e de inércia.enquanto a procura de binário contínuo (incluindo a compensação da gravidade) deve permanecer dentro do limite de 0.64 Nm.
O que é abrangido pelo IP55 e o que não é para o ambiente de instalação deste motor?
IP55 proporciona proteção total contra poeira e resistência aos jatos de água de baixa pressão, adequado para ambientes industriais limpos.ou condições de lavagem que exijam classificações IP mais elevadas.
