Novo Mitsubishi Servo Motor HF-KE13W1-S100 HFKE13W1S100 HF-KE13W1-S1OO

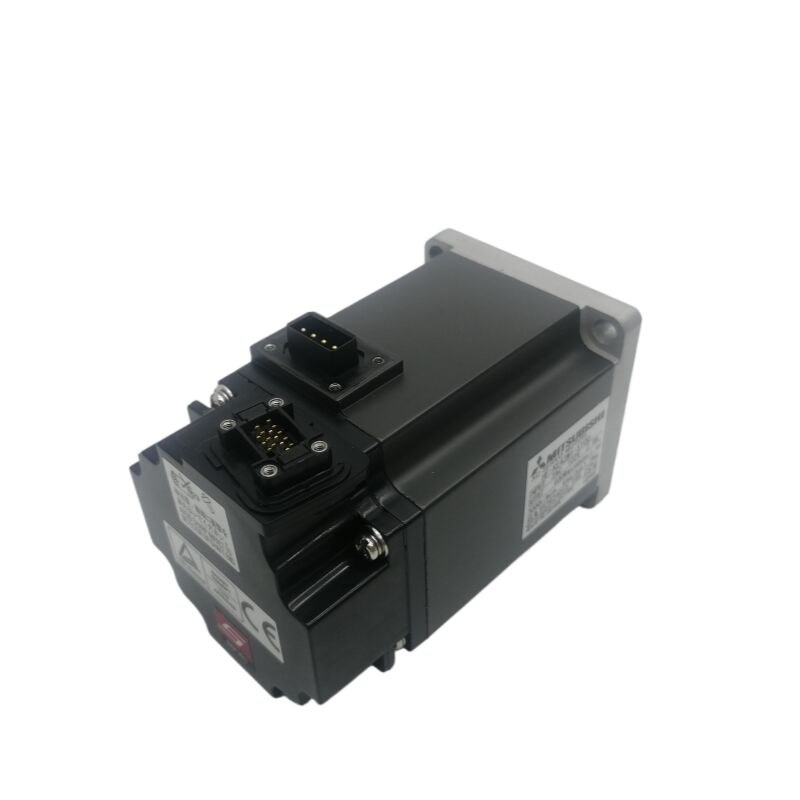

Motor Servo Mitsubishi HF-KE13W1-S100

O Mitsubishi HF-KE13W1-S100 é um motor servo AC compacto projetado para controle de movimento preciso em sistemas de automação de serviço leve. Como parte da série HF, ele é posicionado para aplicações servo de pequena capacidade onde controle de velocidade estável, aceleração responsiva e posicionamento confiável são mais importantes do que alta potência de saída.

Com um design de 3 fases, saída de 0,1 kW e velocidade nominal de 3000 rpm, este modelo é adequado para eixos compactos usados em alimentadores, unidades de indexação, mecanismos de transferência, equipamentos de embalagem e outros movimentos de máquinas pequenas que exigem desempenho repetível em espaço de instalação limitado.

Em uso prático, o HF-KE13W1-S100 é o tipo de motor servo tipicamente escolhido para sistemas de movimento Mitsubishi existentes onde o ajuste dimensional, comportamento de controle previsível e substituição direta são importantes.

Ele pertence a uma geração mais antiga de servos Mitsubishi e é geralmente tratado como uma família de modelos legados, o que o torna especialmente relevante para manutenção de máquinas, suporte de peças de reposição e trabalho de retrofit em equipamentos instalados já construídos em torno de plataformas MELSERVO anteriores.

Para usuários que mantêm equipamentos estabelecidos em vez de projetar do zero, este motor continua sendo uma opção sensata quando a prioridade é manter a arquitetura da máquina intacta.

Ele se destina a operar com o amplificador servo correspondente, em vez de ser um motor autônomo, e essa combinação em nível de sistema faz parte do que confere aos eixos servo Mitsubishi sua precisão de controle e resposta dinâmica.

Em outras palavras, este não é simplesmente um motor para rotação — é um componente de movimento destinado ao posicionamento industrial em malha fechada.

Dados Chave do Produto

Visão Geral do Produto

O HF-KE13W1-S100 é melhor compreendido como uma solução servo compacta para tarefas de movimento controlado, em vez de serviço geral de motor. Em muitas máquinas, um motor servo nesta faixa de tamanho é selecionado para lidar com posicionamento de curso curto, movimento de transferência leve, indexação e controle de eixo sensível ao tempo.

É aí que um motor servo da classe de 100 W se torna útil: ele oferece a resposta controlada necessária para trabalhos de automação sem introduzir o tamanho e a inércia de um pacote de acionamento maior.

A família HF-KE é agrupada na documentação de migração da Mitsubishi sob motores de baixa inércia e pequena capacidade, o que se alinha com o tipo de aplicações para as quais este modelo é tipicamente usado.

De um ponto de vista de engenharia, o valor deste modelo não está apenas em sua classificação básica de potência. Está também na facilidade com que ele se encaixa em um ambiente servo Mitsubishi conhecido. Para equipes de manutenção, isso significa menos risco de redesenho.

Para proprietários de equipamentos, muitas vezes significa um caminho mais eficiente para restaurar a produção quando uma máquina mais antiga precisa de um motor compatível em vez de uma conversão completa do sistema de controle. A documentação de migração da Mitsubishi também mostra que os usuários que se afastaram desta geração foram guiados para as famílias de motores HF-KN e HG-KN posteriores, o que reforça sua posição como um motor legado ainda relevante nos canais de serviço e substituição.

Por que funciona bem em equipamentos industriais

Eixos de automação pequenos frequentemente exigem comportamento rápido de partida/parada, posicionamento controlado e desempenho estável em ciclos repetidos. Um motor como o HF-KE13W1-S100 é adequado para essas condições porque se enquadra na classe servo de baixa inércia e pequena capacidade, em vez de em uma categoria de motor de indução de uso geral.

Isso é importante em aplicações onde o perfil de movimento está intimamente ligado ao tempo da máquina, espaçamento do produto ou precisão de manuseio repetitiva.

Outra vantagem prática é sua relevância em sistemas Mitsubishi instalados.

Quando uma máquina já foi projetada em torno de uma plataforma servo da série MR-E anterior, uma classe de motor correspondente é frequentemente preferida para evitar mudanças mecânicas ou elétricas desnecessárias.

A documentação da Mitsubishi para a plataforma MR-E lista explicitamente os motores HF-KE dentro das séries de motores servo suportadas, o que ajuda a explicar por que este modelo continua a aparecer na demanda de substituição e serviço, mesmo após a descontinuação.

Notas de Instalação e Uso

Assim como outros motores servo industriais, a instalação correta é tão importante quanto as especificações da placa de identificação.

O motor deve ser montado antes da fiação, aterrado corretamente e conectado através do amplificador servo e arranjo de terminais corretos. As instruções de segurança da Mitsubishi também alertam contra carregar o motor pelo cabo, eixo ou encoder, e contra a fiação do motor antes que a instalação esteja completa.

Estes são pontos padrão, mas importantes no trabalho de campo real, especialmente durante trabalhos de reparo ou substituição, onde a instalação apressada frequentemente causa falhas evitáveis.

Também vale a pena notar que este motor faz parte de um sistema servo, não de um pacote de motor direto para a rede elétrica.

A plataforma de acionamento associada é projetada para ser instalada em um gabinete de controle, e o método de fiação, a prática de aterramento e os componentes de proteção fazem parte do projeto geral do sistema de movimento.

Por esse motivo, o trabalho de substituição deve confirmar a compatibilidade do amplificador, a condição do cabo, a correspondência do conector e o ajuste mecânico do lado da máquina antes da comissionamento.

FAQ

Q1. Para que tipo de aplicação o HF-KE13W1-S100 é mais adequado?
É mais adequado para eixos servo de pequena capacidade que exigem posicionamento controlado, movimento repetível de partida/parada e resposta estável em equipamentos de automação compactos. Exemplos típicos incluem alimentadores, unidades de indexação, mecanismos de transferência e movimentos leves de embalagem.

Q2. Este motor se destina a ser usado como um motor AC autônomo padrão?
Não. É um motor servo projetado para operar com o amplificador servo correspondente como parte de um sistema de movimento em malha fechada. Ele deve ser usado na configuração servo Mitsubishi correta, em vez de ser conectado como um motor de uso geral.

Q3. O HF-KE13W1-S100 ainda é um modelo de produção atual?
Geralmente é tratado como uma família de modelos legados ou descontinuados. Na prática de serviço, é mais comumente obtido para manutenção, estoque de reposição e suporte de máquinas existentes baseadas em Mitsubishi.

Q4. O que deve ser verificado antes de substituir este motor servo?
Os usuários devem confirmar a compatibilidade do amplificador, o ajuste do eixo e da flange, a condição do conector e do cabo, e os requisitos de carga mecânica do eixo. Em equipamentos mais antigos, verificar todo o sistema servo antes de ligar é especialmente importante.

Q5. Quais precauções de instalação são mais importantes?
O motor deve ser montado antes da fiação, aterrado corretamente e manuseado sem levantá-lo pelos cabos, eixo ou área do encoder. Ele também deve ser conectado apenas através dos componentes corretos do sistema servo e arranjo do gabinete.
