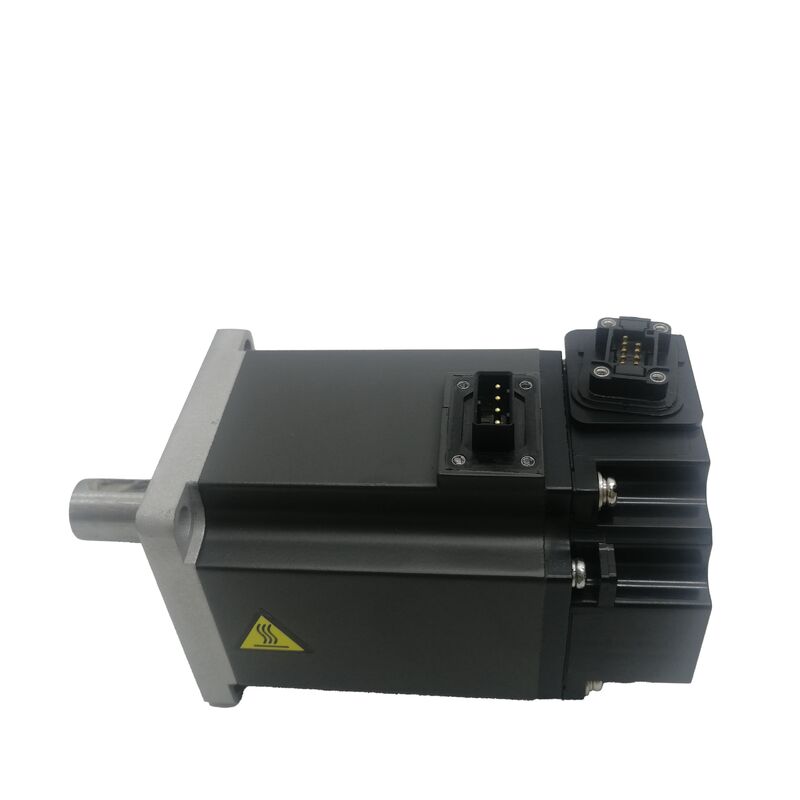

Mitsubishi HF-KE23JW1-S100 | Motor Servo AC MELSERVO-J3
200W, 0.64Nm, 3000RPM, Eixo com Chaveta, Freio Eletromagnético, Retentor de Óleo, IP65
Número da Peça: HF-KE23JW1-S100
Série: MELSERVO-J3 -- Motor Servo AC Série HF-KE
Condição: Novo
Visão Geral do Produto
O Mitsubishi HF-KE23JW1-S100 é um motor servo AC de 200W da série MELSERVO-J3, na linha de baixa inércia e pequena capacidade HF-KE. Este motor possui um eixo com chaveta, freio eletromagnético embutido, retentor de óleo e proteção IP65. Ele fornece 0,64 Nm de torque nominal e 1,9 Nm de torque de pico, com velocidade nominal de 3.000 RPM e velocidade máxima de 6.000 RPM. O design compacto da flange de 60 × 60 mm o torna ideal para aplicações com espaço de instalação limitado.
Especificações Técnicas
| Saída Nominal |
200 W (0,2 kW) |
| Torque Nominal |
0,64 Nm |
| Torque de Pico |
1,9 Nm |
| Velocidade Nominal |
3.000 RPM |
| Velocidade Máxima |
6.000 RPM |
| Tensão de Alimentação |
Classe 200 VAC (3 fases) |
| Corrente Nominal |
1,4 A |
| Tipo de Eixo |
Com Chaveta |
| Freio |
Eletromagnético, acionado por mola |
| Retentor de Óleo |
Sim |
| Proteção contra Invasão |
IP65 |
| Amplificador Compatível |
Série MR-J3 |
Principais Características e Benefícios
Design Compacto de Baixa Inércia
A série HF-KE apresenta rotores de baixa inércia que permitem aceleração e desaceleração rápidas, tornando esses motores ideais para aplicações de posicionamento em máquinas de montagem, sistemas pick-and-place e equipamentos de embalagem, onde tempos de resposta rápidos melhoram a eficiência do ciclo.
Eixo com Chaveta para Transmissão de Torque Positiva
O eixo com chaveta fornece engajamento rotacional positivo entre o motor e a carga, eliminando o deslizamento e garantindo uma transmissão de torque confiável, mesmo sob ciclos de trabalho exigentes e inversões de direção frequentes.
Freio Eletromagnético para Segurança
O freio eletromagnético acionado por mola mantém a posição do eixo quando a energia do servo é removida, tornando este motor adequado para eixos verticais, aplicações inclinadas e qualquer carga que possa se mover quando desenergizada.
Proteção com Retentor de Óleo
O retentor de óleo na saída do eixo evita a contaminação por névoa de lubrificante, refrigerante e partículas em suspensão no ar, prolongando a vida útil dos rolamentos e a confiabilidade do motor em ambientes industriais.
Construção Robusta
Com isolamento Classe F (classificação de 155°C), proteção térmica embutida e proteção contra invasão IP65, este motor é projetado para aplicações industriais de serviço contínuo em ambientes de fabricação exigentes.
Compatibilidade e Instalação
O HF-KE23JW1-S100 foi projetado para uso com amplificadores servo da série MR-J3 da Mitsubishi. O sufixo S100 indica configuração de cabo padrão com conector para conexão direta com os cabos de alimentação e encoder do motor. Para aplicações de 200W, os amplificadores MR-J3-20A ou MR-J3-20B são recomendados.
Perguntas Frequentes
O freio eletromagnético requer uma fonte de alimentação separada?
Sim, a bobina do freio eletromagnético requer uma fonte de alimentação de 24V DC do circuito de controle da máquina, comutada pelo sinal de saída de intertravamento do freio do amplificador MR-J3.
Este motor é adequado para aplicações de eixo vertical?
Sim, o freio eletromagnético o torna apropriado para eixos verticais onde as cargas devem ser mantidas quando a energia do servo é removida. O freio engata instantaneamente ao perder energia para evitar a queda da carga.
Quando o retentor de óleo é necessário?
O retentor de óleo é essencial quando o motor opera perto de mecanismos lubrificados, como fusos de esferas com lubrificação centralizada, acionamentos por correia com respingos de lubrificante ou qualquer ambiente com presença de névoa de óleo.
Qual amplificador servo é necessário?
Este motor é compatível com amplificadores da série MR-J3 da Mitsubishi. Para aplicações de 200W, use o MR-J3-20A (comando analógico/pulso) ou MR-J3-20B (comando de rede SSCNET III).
