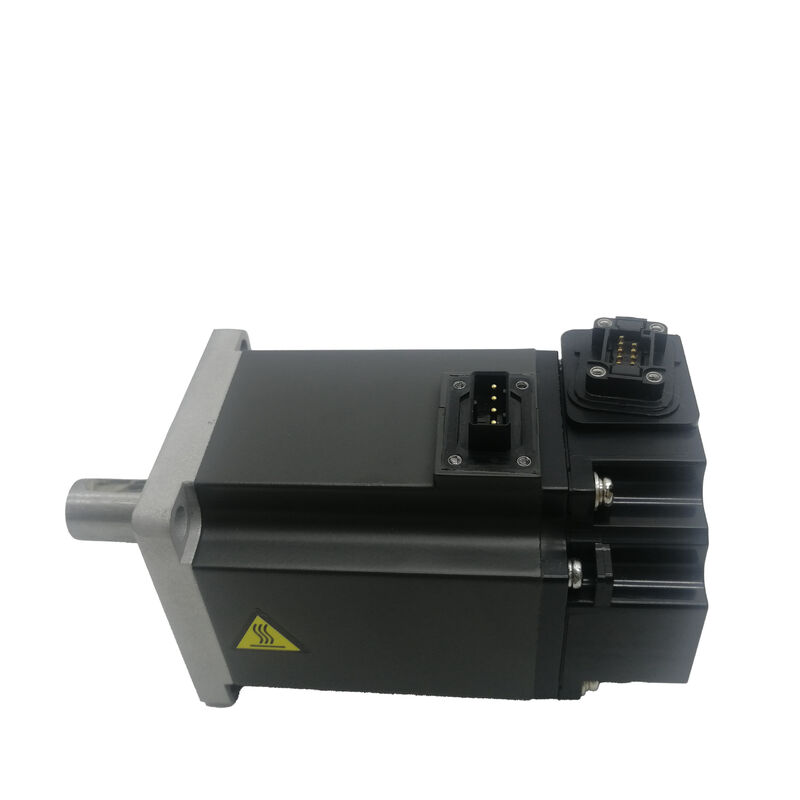

Novo Mitsubishi Servo Motor HF-KE43 HFKE43

Mitsubishi HF-KE43 | Servomotor CA de Baixa Inércia — 0,4kW, 1,3Nm, 3000RPM, Flange de 60×60mm, 131072 ppr, Sem Retentor de Óleo, Série MR-E

Número da Peça: HF-KE43

Série: MELSERVO HF-KE — Servomotor CA de Baixa Inércia e Baixa Capacidade

Potência Nominal: 0,4 kW (400 W)

Torque Nominal: 1,3 Nm

Torque de Pico: 3,8 Nm

Velocidade Nominal: 3.000 RPM

Velocidade Máxima: 6.000 RPM

Tensão de Alimentação: Classe 200 VAC, 3 Fases

Corrente Nominal: 2,9 A

Tensão do Motor: 102 V

Freio Eletromagnético: Nenhum

Retentor de Óleo: Nenhum (Padrão)

Encoder: Incremental de 17 bits, 131.072 ppr

Classe de Inércia: Baixa

Tamanho da Flange: 60 × 60 mm

Proteção de Ingresso: IP65

Amplificador Compatível: Série MR-E

Condição: Novo

Visão Geral

O Mitsubishi HF-KE43 é um servomotor CA de baixa inércia de 0,4 kW da série HF-KE da Mitsubishi Electric, projetado para uso com a plataforma de amplificador servo MR-E.

Com torque nominal de 1,3 Nm e pico de 3,8 Nm, operando a uma velocidade nominal de 3.000 RPM com um teto de 6.000 RPM, e montado em uma flange compacta de 60 × 60 mm, ele oferece desempenho de posicionamento responsivo em um pacote fisicamente pequeno — o formato que se adapta à automação de carga leve onde o espaço de instalação e o custo do sistema são importantes.

O HF-KE43 não possui freio eletromagnético nem retentor de óleo.

Estas são escolhas de especificação deliberadas, em vez de omissões. A ausência de um freio define a classe de aplicação: eixos horizontais, ou qualquer eixo onde a carga não requer retenção mecânica quando o servo está desenergizado.

A ausência de um retentor de óleo significa que a saída do eixo do motor não é selada, o que é aceitável em ambientes limpos e aplicações onde o motor não está exposto a névoa lubrificante de mecanismos adjacentes. Em ambientes onde essas condições não são atendidas, a variante com retentor de óleo adiciona essa proteção.

O que o HF-KE43 possui é um encoder incremental de 17 bits a 131.072 pulsos por revolução — a resolução que permite que a auto-sintonia em tempo real do amplificador MR-E caracterize e ajuste os ganhos do servo à carga mecânica sem intervenção manual.

Combinado com o design do rotor de baixa inércia, isso produz um motor que pode acelerar e desacelerar uma carga de posicionamento leve em altas taxas de ciclo com o sistema servo mantendo um acompanhamento estável e preciso durante todo o processo.

Especificações Principais

Série HF-KE — Baixa Inércia para Posicionamento de Alto Ciclo

A característica de engenharia definidora da série HF-KE é seu rotor de baixa inércia. A inércia no rotor de um servomotor é o equivalente rotacional da massa — ela determina quanto torque é necessário para produzir uma dada aceleração angular.

Um rotor de baixa inércia responde mais rapidamente aos comandos de velocidade porque menos energia é necessária para mudar sua velocidade; o sistema servo pode atingir a mudança de posição comandada em menos tempo, e a demanda de corrente do amplificador durante a fase de aceleração é menor para um determinado perfil de movimento.

Isso é mais importante em aplicações onde o eixo realiza muitos movimentos curtos e rápidos por minuto: mecanismos de pick-and-place, aplicadores de etiquetas, acionamentos de indexação de esteiras, alimentadores de montagem eletrônica e automação de alto ciclo semelhante.

Nessas aplicações, o perfil de movimento é dominado por aceleração e desaceleração, em vez de velocidade sustentada.

Um motor de baixa inércia completa cada fase de aceleração mais rapidamente, permanece na posição alvo por menos tempo antes do próximo comando, e a taxa de ciclo geral aumenta sem a necessidade de um amplificador maior ou limites de corrente mais agressivos.

A restrição prática é a correspondência da inércia da carga.

Motores de baixa inércia são mais sensíveis à relação entre a inércia da carga e a inércia do rotor do que os projetos de inércia média ou alta.

A orientação de aplicação da Mitsubishi recomenda manter a relação inércia da carga/rotor dentro dos limites recomendados — tipicamente 10 a 15 vezes para a classe HF-KE — para um desempenho servo estável sem requisitos de ganho excessivos.

Exceder essa relação não impede a operação, mas faz com que os ganhos servo necessários para um posicionamento responsivo e bem amortecido se aproximem do limite de estabilidade do amplificador, tornando a sintonia mais difícil e limitando a largura de banda alcançável.

Encoder de 131.072 ppr — Resolução de Feedback na Prática

O encoder incremental de 17 bits fornece 131.072 pulsos por revolução ao loop de controle de posição do amplificador MR-E.

A resolução de posicionamento prática que isso cria depende da transmissão mecânica entre o motor e a carga: em uma fuso de esferas de 10 mm com acoplamento direto do motor, cada pulso do encoder corresponde a aproximadamente 0,076 μm de deslocamento da mesa — mais fino do que a precisão de qualquer conjunto de fuso de esferas prático, o que significa que o encoder não é o fator limitante em nenhum sistema de posicionamento de eixo real.

O encoder é incremental — ele conta pulsos a partir de uma referência estabelecida na inicialização.

Um ciclo de retorno à referência (homing) é necessário a cada ciclo de energia antes que o eixo aceite comandos de posição. Na maioria das máquinas, esta é uma sequência curta e automática na inicialização; em sistemas onde paradas de emergência ou interrupções de energia são frequentes, o homing repetido adiciona uma sobrecarga operacional modesta.

A alta contagem de pulsos também fornece à função de auto-sintonia do amplificador MR-E resolução suficiente para observar e minimizar o erro de acompanhamento de velocidade no nível sub-milissegundo. A auto-sintonia funciona observando a lacuna entre a velocidade comandada e a real durante movimentos de teste, em seguida, ajustando os parâmetros de ganho — ganho do loop de posição, ganho do loop de velocidade, tempo integral — para reduzir esse erro sem introduzir oscilação.

A 131.072 ppr, a observação de velocidade é precisa o suficiente para que a auto-sintonia convirja para configurações de ganho estáveis e bem ajustadas em toda a faixa de velocidade e torque da série MR-E.

Sem Retentor de Óleo — Especificando a Variante Correta

O HF-KE43 é descrito como o "servomotor sem retentor de óleo" — uma configuração de motor padrão onde a folga de saída do eixo na extremidade frontal não é selada contra a entrada de fluidos ou partículas.

Esta é a especificação base, e é totalmente apropriada para a maioria dos ambientes de aplicação do motor: salas de máquinas limpas, instalações montadas em gabinetes longe de zonas de fluidos de corte, equipamentos de montagem eletrônica e qualquer instalação onde o corpo do motor não esteja diretamente exposto a névoa lubrificante ou refrigerante.

Onde a instalação coloca o motor perto de mecanismos lubrificados — fusos de esferas com lubrificação centralizada, zonas de respingo de caixa de engrenagens ou ambientes de máquinas com transporte de refrigerante — a variante com retentor de óleo é a escolha correta.

Um retentor de lábio na saída do eixo não custa nada em desempenho funcional, mas elimina o caminho de contaminação que causa a entrada progressiva de lubrificante na cavidade do rolamento e, eventualmente, no conjunto do encoder.

O modelo HF-KE43 equivalente com retentor de óleo instalado carrega um "J" em seu sufixo (por exemplo, HF-KE43JW1-S100), e as dimensões físicas são as mesmas.

Se houver alguma incerteza sobre a limpeza do ambiente de instalação, especificar a variante com retentor de óleo é a seleção de menor risco. A diferença de custo é insignificante; a diferença de vida útil em um ambiente úmido ou lubrificado não é.

Sem Freio — Implicações da Configuração do Eixo

O HF-KE43 não possui freio eletromagnético. Para eixos de posicionamento horizontal — a classe de aplicação primária para um motor de baixa inércia de 0,4 kW — isso está correto. Não há tendência de movimento impulsionada pela gravidade quando o servo está desenergizado, portanto, nenhum mecanismo de retenção é necessário entre os movimentos de posicionamento ou na parada da máquina.

Para eixos inclinados ou verticais onde a gravidade atua sobre a carga quando o motor é desligado, a variante equipada com freio (HF-KE43B ou equivalente com "B" no sufixo) deve ser selecionada. Instalar o HF-KE43 sem freio em um eixo vertical não suportado cria um risco de queda a cada evento de desativação do servo — em alarme de servo, parada de emergência, servo programado desligado e perda de energia.

Em máquinas com contrapesos pneumáticos que suportam totalmente a carga vertical, a variante sem freio é novamente aceitável; o suporte mecânico substitui a função do freio.

Sistema Amplificador MR-E — Controle de Posição, Velocidade e Torque

O HF-KE43 é projetado para a série de amplificadores servo MR-E, especificamente o MR-E-40A para a classe de motor de 400W.

A plataforma MR-E fornece duas interfaces de controle: uma interface de trem de pulsos para controle de posição e velocidade (aceitando entradas de pulsos diferenciais ou de coletor aberto de um controlador host ou PLC) e uma interface de entrada analógica para controle de velocidade e torque (referência analógica de 0 a ±10V).

Ambas as interfaces estão disponíveis no MR-E-40A padrão, dando ao projetista do sistema a escolha da arquitetura de controle sem alterar o hardware do motor ou do amplificador.

A auto-sintonia em tempo real do MR-E começa no momento em que o servo é habilitado e ajusta continuamente os parâmetros de ganho enquanto a máquina está em funcionamento. Os ganhos de posição, os ganhos de velocidade e o tempo integral do loop de velocidade são todos gerenciados pela função de auto-sintonia com base no erro de acompanhamento observado.

Para o engenheiro de comissionamento, isso significa que o motor pode ser instalado, conectado e executar ciclos produtivos sem uma sessão dedicada de sintonia de ganho — a auto-sintonia converge para configurações apropriadas dentro dos primeiros ciclos de operação.

O controle adaptativo de supressão de vibração também está disponível através do amplificador MR-E: o amplificador identifica ressonâncias mecânicas de baixa frequência na estrutura da carga e as atenua na resposta do servo, impedindo que a ressonância seja amplificada pelo loop de controle de posição.

Em máquinas de estrutura leve onde a ressonância mecânica é uma preocupação, este recurso pode eliminar a necessidade de sintonia manual de parâmetros antivibração.

FAQ

Q1: Qual é a diferença entre o HF-KE43 e o HF-KE43B?

O HF-KE43 não possui freio eletromagnético; o HF-KE43B é o mesmo motor com um freio eletromagnético instalado de fábrica. As especificações elétricas — potência nominal, torque, velocidade, encoder e compatibilidade do amplificador — são idênticas entre os dois.

A variante equipada com freio é fisicamente mais longa devido ao módulo de freio, consome corrente adicional do circuito de alimentação do freio e requer a sequência de intertravamento do freio do amplificador MR-E. O HF-KE43 (sem freio) é especificado para eixos horizontais e eixos verticais com contrapeso de gravidade; o HF-KE43B é necessário para eixos verticais ou inclinados onde a carga deve ser mantida mecanicamente quando o servo está desenergizado.

Q2: O motor não tem retentor de óleo. Isso significa que ele não tem classificação IP65?

Não — a classificação IP65 se aplica ao corpo do motor, independentemente de um retentor de óleo estar instalado ou não. IP65 significa totalmente à prova de poeira e protegido contra jatos de água de qualquer direção, o que cobre a carcaça do motor, a área de enrolamento e o compartimento do encoder.

O retentor de óleo aborda especificamente a folga de saída do eixo — um espaço anular estreito que o teste IP65 não protege totalmente contra a entrada de névoa lubrificante sob exposição sustentada. O HF-KE43 padrão sem retentor de óleo é apropriado para ambientes industriais limpos e normais.

Em ambientes com névoa lubrificante, a variante com retentor de óleo fornece a camada de vedação adicional no ponto de entrada do eixo.

Q3: Qual amplificador é necessário e o HF-KE43 suporta controle de posição e velocidade?

O MR-E-40A é o amplificador servo correspondente para o HF-KE43. Ele suporta controle de posição (via entrada de trem de pulsos para saída de pulsos CNC ou PLC) e controle de velocidade/torque (via referência analógica de ±10V).

O modo de controle é selecionado por parâmetro e configuração de fiação, não por variante de hardware, portanto, a mesma combinação de motor e amplificador pode ser usada em qualquer arquitetura.

O MR-E-40A também fornece um modo de controle de posição com saída de pulsos do encoder para integração com controladores de movimento ou PLCs que esperam feedback de encoder em quadratura.

Q4: O que a resolução do encoder de 131.072 ppr significa para a precisão de posicionamento?

Resolução e precisão são coisas diferentes: 131.072 ppr é a resolução de feedback, que define o incremento de posição mais fino que o sistema servo pode detectar e controlar. A precisão real de posicionamento depende do sistema mecânico — passo da fuso de esferas, folga, retilinidade da guia e expansão térmica.

Em uma fuso de esferas de 10 mm de passo com acoplamento direto, 131.072 ppr fornece aproximadamente 0,076 μm de deslocamento por contagem do encoder, o que é muito mais fino do que a precisão de qualquer fuso de esferas prático.

Na prática, o encoder não é o fator limitante na precisão de posicionamento — a mecânica é. O que a resolução de 17 bits fornece principalmente é feedback de velocidade estável em baixas velocidades e a densidade de dados que a auto-sintonia do MR-E precisa para definir ganhos servo precisos.

Q5: Quais são as principais verificações ao instalar um HF-KE43 usado?

Gire o eixo manualmente e verifique o movimento suave dos rolamentos sem aspereza ou ruído de moagem — o rotor de baixa inércia da série HF-KE tem um eixo leve, e o desgaste dos rolamentos é audível antes de se tornar mecanicamente significativo. Inspecione o conector do encoder quanto a pinos tortos e a alívio de tensão da saída do cabo quanto a rachaduras. Meça a resistência do enrolamento entre as três fases para equilíbrio.

Verifique a resistência de isolamento à terra com um megômetro — mesmo um motor padrão (sem retentor de óleo) que operou em ambiente úmido pode apresentar resistência de isolamento reduzida.

Em um teste, monitore a exibição do erro de acompanhamento do amplificador MR-E na velocidade nominal e confirme se está dentro dos limites normais; erro de acompanhamento excessivo em uma velocidade que o motor anteriormente manuseava corretamente indica degradação do encoder ou problemas de acoplamento mecânico, em vez de uma falha no enrolamento do motor.
