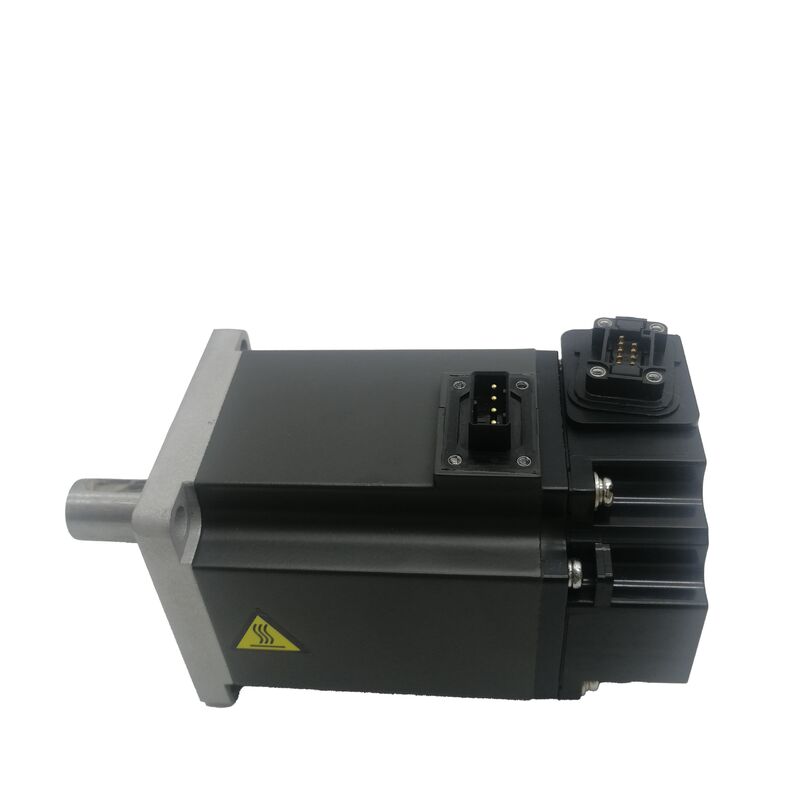

Motor Servo AC Mitsubishi Electric HF-KE73

750W | 2,4 Nm Nominal | 3000 RPM | Encoder Incremental de 17 bits | Compatível com MR-JE-70A | Flange de 80x80mm | Eixo Reto | IP65 | Baixa Inércia

Precisão Onde Sistemas de Uso Geral Exigem

Existe um patamar de desempenho bem definido entre os drives de malha aberta de entrada e as plataformas de malha fechada MR-J4/MR-J3 de capacidade total. Ele é ocupado por sistemas que necessitam de velocidade real e precisão de feedback de posição sem a sobrecarga de engenharia das redes de amplificadores de ponta. O Mitsubishi Electric HF-KE73 foi projetado exatamente para este espaço.

Parte da série HF-KE da Mitsubishi e acoplado ao amplificador servo de uso geral MR-JE, o HF-KE73 entrega 750W de potência nominal, 2,4 Nm de torque contínuo e feedback de encoder de 17 bits em um formato compacto de flange de 80x80mm. É um motor para fabricantes de máquinas que necessitam de desempenho servo de malha fechada e responsivo em uma variedade de eixos de automação — sem o prêmio de custo das plataformas de drives de nível superior.

A série HF-KE abrange quatro níveis de saída: 100W (HF-KE13), 200W (HF-KE23), 400W (HF-KE43) e 750W (HF-KE73). No teto da série, o HF-KE73 traz a capacidade máxima de torque que o amplificador MR-JE-70A pode fornecer.

Especificações Técnicas

HF-KE vs. HF-KN vs. HF-KP: Mesma Flange, Gerações de Amplificadores Diferentes

A Mitsubishi organiza sua família de motores de baixa inércia de 750W em várias séries compatíveis com amplificadores, e as diferenças não são intercambiáveis no nível do drive:

O HF-KE73 é acoplado ao MR-JE-70A — o amplificador servo inteligente de entrada da Mitsubishi com freio dinâmico integrado, entrada de comando por trem de pulsos ou analógica, e comunicação RS-422/RS-485. Esta combinação visa a automação de uso geral onde o controle de posição por trem de pulsos ou referência de velocidade analógica é o método de interface.

O HF-KN73 (série MELSERVO-JN) visa um patamar de aplicação semelhante através do amplificador MR-JN — um amplificador de controle de posição simplificado que sacrifica algumas funções avançadas por um custo de hardware menor.

O HF-KP73 (série MELSERVO-J3) e HG-KR73 (série MELSERVO-J4) sobem para as plataformas de especificações mais altas com encoders absolutos de 18 bits/22 bits, compatibilidade com rede SSCNET III/H e o conjunto completo de funções avançadas.

Todas as quatro variantes de motor compartilham a mesma pegada de flange de 80x80mm e os mesmos valores de torque de 2,4 Nm / 7,2 Nm. As dimensões mecânicas são compatíveis, mas os encoders, conectores e interfaces de amplificador não são. A escolha entre eles é uma decisão em nível de sistema, não em nível de motor.

O Que o Feedback Incremental de 17 Bits Realmente Oferece

As 131.072 contagens por revolução do encoder de 17 bits do HF-KE73 são a especificação que define a suavidade da velocidade e a resolução de posição em operação normal. A 3.000 RPM de velocidade nominal, este encoder gera mais de 6,5 milhões de pulsos de feedback por segundo — uma taxa de contagem que permite que os loops de controle do amplificador MR-JE calculem a velocidade instantânea e rastreiem a posição com granularidade fina em toda a faixa de velocidade do motor.

Para um eixo de fuso de esferas com passo de 10mm, 131.072 contagens por revolução se traduzem em uma resolução de posição teórica de aproximadamente 0,076 micrômetros por contagem — muito além da precisão mecânica de qualquer fuso de esferas padrão. Na prática, a resolução do encoder deixa de ser o fator limitante na precisão de posicionamento, e os fatores mecânicos — folga, expansão térmica, erro de passo do fuso de esferas — dominam em vez disso.

O encoder é incremental, o que tem uma implicação prática: toda vez que a alimentação principal é removida e restaurada, o eixo não tem memória de posição armazenada. Uma sequência de retorno de referência (homing) é necessária antes que a posição absoluta válida seja estabelecida. Para a maioria das máquinas onde o homing na inicialização é um procedimento normal e breve — a maioria dos centros de usinagem e aplicações de posicionamento padrão — esta é uma restrição menor e bem gerenciada.

IP65: Um Passo Acima da Geração HC-KFE

A classificação de proteção do corpo IP65 do HF-KE73 marca uma melhoria significativa em relação ao IP55 do HC-KFE73. Onde o IP55 protege contra jatos de água, o IP65 bloqueia jatos de água de qualquer direção, além de fornecer exclusão completa de poeira (primeiro dígito 6, em comparação com o 5 do HC-KFE). Esta classificação mais alta abre o HF-KE73 para ambientes de máquinas onde névoa de refrigerante, partículas em suspensão no ar e lavagens periódicas fazem parte da produção normal — condições que comprometem os motores com classificação IP55 ao longo do tempo.

A proteção IP65 completa é mantida no nível do corpo do motor. Para instalações próximas a zonas de alto uso de refrigerante, esta é uma vantagem substancial que estende os intervalos de manutenção e reduz o risco de contaminação do encoder em comparação com a geração mais antiga HC-KFE.

O MR-JE-70A: Um Amplificador Moderno para Esta Classe de Motor

O MR-JE-70A é um amplificador em produção atual — ativo no catálogo de produtos de Automação de Fábrica da Mitsubishi — classificado em 750W para corresponder à saída do HF-KE73. Ele aceita entrada de 200VAC monofásica ou trifásica, incorpora um freio dinâmico e resistor regenerativo integrados, e fornece comunicação RS-422/RS-485 para acesso a parâmetros e monitoramento.

As entradas de comando cobrem tanto trem de pulsos (para controladores de posição por trem de pulsos, módulos de posicionamento PLC MELSEC ou saídas de pulsos CNC) quanto tensão analógica para operação em modo de controle de velocidade. A função de ajuste automático em tempo real integrada à série MR-JE gerencia a adaptação de ganho à carga conectada, simplificando a comissionamento para engenheiros de manutenção que podem estar trabalhando sem a documentação original do drive.

O acoplamento HF-KE73 / MR-JE-70A representa um sistema servo atual e ativamente suportado — peças de reposição, atualizações de firmware e suporte técnico da rede de serviços da Mitsubishi permanecem disponíveis, o que é uma vantagem prática de manutenção sobre sistemas legados baseados em hardware HC-KFE / MR-E descontinuado.

Contexto de Aplicação: Onde o HF-KE73 se Encaixa

O teto de 750W da plataforma de uso geral MR-JE corresponde ao HF-KE73 a um perfil de aplicação específico:

Eixos de alimentação horizontal e mesas de posicionamento — onde 2,4 Nm de torque contínuo a 3.000 RPM atendem aos requisitos de carga de corte e translação de eixos auxiliares CNC de serviço médio, sistemas de marcação e slides de automação geral.

Automação de embalagem e montagem — eixos de ciclo de trabalho intermitente realizando pick-and-place, indexação ou posicionamento de esteiras onde o torque de pico de 7,2 Nm lida com transientes de aceleração sem se aproximar do limite térmico do motor.

Indexação rotativa — onde a flange de 80x80mm fornece uma base mecânica estável e a carcaça IP65 lida com a contaminação incidental típica de ambientes de chão de fábrica.

Máquinas têxteis, de impressão e de conversão — onde eixos de alimentação de web coordenados exigem regulação de velocidade precisa e o feedback de 17 bits do HF-KE73 suporta operação suave em baixa velocidade sem ondulação de velocidade.

Perguntas Frequentes

P1: Qual é a diferença entre o HF-KE73 e o HC-KFE73 para um cenário de substituição de manutenção?

Os dois motores compartilham a mesma pegada de flange de 80x80mm e os mesmos valores de torque nominal/pico de 2,4 Nm / 7,2 Nm, o que torna uma troca mecânica direta simples. No entanto, eles usam sistemas de amplificador e interfaces de encoder completamente diferentes. O HC-KFE73 é acoplado ao descontinuado MR-E-70A e usa um encoder incremental de 10.000 ppr com feedback de trem de pulsos através de um formato de conector mais antigo. O HF-KE73 é acoplado ao atual MR-JE-70A e usa um encoder incremental de 17 bits (131.072 ppr) com a interface de sinal moderna MR-JE. Uma substituição mecânica direta não é possível — tanto o amplificador quanto os cabos do encoder devem ser trocados. A atualização do HC-KFE73 para o HF-KE73 representa uma melhoria genuína na resolução do encoder, proteção IP e acesso a uma plataforma de amplificador ativamente suportada.

P2: O HF-KE73 requer uma sequência de homing em cada energização?

Sim. O encoder de 17 bits é incremental, o que significa que os dados de posição são perdidos sempre que a energia é removida do sistema. Cada inicialização requer um ciclo de retorno de referência (homing) para restabelecer o zero do eixo antes que o sistema de controle tenha dados de posição absoluta válidos. Para a grande maioria das aplicações de máquinas — centros de usinagem CNC, linhas de embalagem, automação de montagem — esta é uma etapa de inicialização rotineira que leva alguns segundos por eixo e é tratada automaticamente pela sequência de controle da máquina. Se a aplicação exigir retenção de posição à prova de ciclo de energia sem homing, motores com encoders absolutos (como o HG-KR73 com feedback absoluto de 22 bits) atendem a este requisito, embora a um custo de sistema mais alto.

P3: O HF-KE73 pode ser usado em um eixo vertical sem um freio eletromagnético?

O HF-KE73 é a variante padrão de eixo reto sem freio. Para eixos verticais que carregam uma carga que pode deslizar ou cair quando o servo é desenergizado, o HF-KE73 base não oferece retenção passiva — o eixo se moverá livremente quando o amplificador for desligado. Para eixos verticais onde a gravidade cria um risco para o pessoal ou para a peça de trabalho durante estados desenergizados, o HF-KE73B (com freio eletromagnético não excitado) é a especificação necessária. A variante com freio usa um design de mola que engata automaticamente quando os 24VDC são removidos, segurando a carga sem qualquer ação do controlador. Para eixos horizontais sem carga de gravidade, o HF-KE73 padrão sem freio é a seleção apropriada e de menor custo.

P4: Qual cabo de encoder é compatível com o HF-KE73 ao conectar ao MR-JE-70A?

O HF-KE73 usa a família de cabos de encoder da série Mitsubishi MR-JE, especificamente os cabos da série CNV2E ou MR-EKCBL, dependendo da orientação do conector e dos requisitos de roteamento do cabo. Cabos com vida útil de dobra padrão são adequados para instalações fixas; variantes de vida útil de dobra longa são especificadas para transportadores de cabos móveis ou montagem flexível. Os comprimentos dos cabos estão disponíveis de 2m a 30m dentro da faixa padrão. Corresponder a especificação de vida útil de dobra do cabo à instalação real — roteamento fixo versus flexão repetida — é um detalhe importante que afeta a vida útil. A extremidade do amplificador termina no conector do encoder CN2 do MR-JE-70A usando o conjunto de cabos padrão da série MR-JE.

P5: Como o HF-KE73 se compara ao HG-KR73 de geração atual para um novo projeto de máquina?

Para um novo projeto de máquina sem restrições na seleção do amplificador, o HG-KR73 (série MELSERVO-J4, compatível com MR-J4-70A) é a preferência de geração atual. Ele oferece um encoder absoluto de 22 bits (4.194.304 ppr) em comparação com o incremental de 17 bits do HF-KE73, proteção IP65 (idêntica), e as funções completas da plataforma MR-J4, incluindo compatibilidade com rede SSCNET III/H, supressão avançada de vibração e retenção de posição absoluta em ciclos de energia. Os dois motores compartilham a flange de 80x80mm. Para aplicações que se integram à infraestrutura de amplificadores MR-JE existente, ou onde a especificação de uso geral e a estrutura de custo mais baixo do HF-KE73 são os fatores determinantes, o HF-KE73 continua sendo uma escolha prática e bem suportada.
