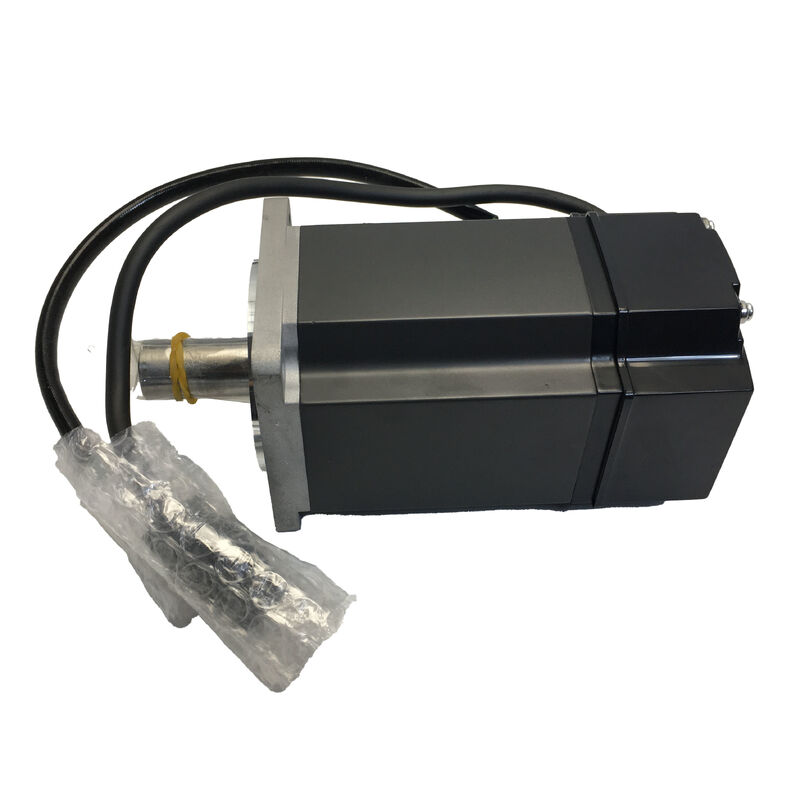

Motor Servo AC Mitsubishi HC-KFE23

Série MELSERVO HC-KFE | 200W | 3000 RPM | Baixa Inércia | Compatível com Amplificador MR-E

Saída Compacta, Sem Desperdício de Espaço

Existe uma classe de tarefas de automação industrial onde um motor servo de 200W é exatamente a ferramenta certa — nem subdimensionado, nem superdimensionado. Registro de linha de embalagem. Posicionamento de eixo pequeno em máquinas multi-eixos. Pick-and-place de carga leve. Indexação rotativa em fixações compactas. O Mitsubishi HC-KFE23 foi construído precisamente para essas aplicações: um motor servo AC sem escovas de baixa inércia e pequena capacidade que oferece controle preciso de velocidade e posição sem o volume e o custo de uma unidade maior.

Parte da família MELSERVO HC-KFE da Mitsubishi, este motor emparelha nativamente com a série MR-E de amplificadores servo de propósito geral — uma linha de amplificadores de classe econômica que atende às necessidades da maioria das aplicações de posicionamento e controle de velocidade de eixo único sem exigir o conjunto de recursos avançados (e custo adicional) das plataformas J2S ou J3 completas.

Especificações Técnicas

Baixa Inércia — Uma Escolha de Design Com Consequências Reais

A designação "KF" na hierarquia da série HC da Mitsubishi identifica a classe de motor de baixa inércia e pequena capacidade. Essa classificação não é apenas um rótulo — descreve como o motor se comporta quando comandado para iniciar, parar e reverter a direção rapidamente.

Baixa inércia do rotor significa que o motor responde mais rapidamente aos comandos de velocidade e posição. Para aplicações com ciclos de trabalho curtos, mudanças frequentes de direção ou requisitos de tempo de assentamento apertados, essa característica se traduz diretamente em produtividade. Um motor que leva mais tempo para acelerar e desacelerar limita as taxas de ciclo de maneiras difíceis de compensar no nível de controle. O HC-KFE23 remove essa restrição para a classe de potência de 200W.

O compromisso — como com qualquer motor de baixa inércia — é a sensibilidade à incompatibilidade da inércia da carga. Quando a inércia da carga refletida excede significativamente a inércia do rotor, a resposta pode se tornar instável sem um ajuste cuidadoso de ganho. O amplificador MR-E da Mitsubishi mitiga isso através de auto-tuning em tempo real, que estima a inércia da carga e ajusta os ganhos automaticamente durante as execuções iniciais da máquina.

Emparelhamento com Amplificador MR-E — Prático e Proposital

A série HC-KFE foi projetada especificamente para uso com a família de amplificadores servo MR-E. Essa relação é importante por algumas razões práticas.

O MR-E suporta modos de controle de posição, controle de velocidade e controle de torque — bem como combinações de troca de modo durante a operação. Essa flexibilidade significa que o mesmo HC-KFE23 pode servir como um eixo de posicionamento em uma máquina e um elemento de controle de tensão em outra, com o modo de operação configurado via parâmetros do amplificador em vez de alterações de hardware.

O MR-E também inclui uma função de auto-tuning em tempo real integrada. Em vez de exigir ajuste manual de ganho na comissionamento, o amplificador observa o comportamento da carga durante os movimentos iniciais e define o ganho de posição, ganho de velocidade e parâmetros de compensação integral de acordo. Para fabricantes de máquinas que instalam o mesmo motor em muitas máquinas idênticas, isso reduz significativamente o tempo de comissionamento por unidade.

Frame de 60 mm, Eixo Reto com Chaveta — Detalhes de Integração

A face de montagem da flange de 60 × 60 mm é o padrão dominante para motores servo nesta classe de potência, tornando o HC-KFE23 dimensionalmente intercambiável com outros motores de frame de 60 mm durante o projeto da máquina. O eixo reto com chaveta permite a transmissão de potência segura para polias dentadas, engrenagens e cubos de acoplamento sem depender apenas de ajuste por interferência ou conexões de parafuso de fixação — uma vantagem prática em aplicações onde o eixo vê cargas reversas ou arranca sob carga.

A proteção IP55 cobre o corpo do motor contra a entrada de poeira e jatos de água de baixa pressão de qualquer direção. Para ambientes típicos de automação interna — incluindo gabinetes de máquinas-ferramenta com névoa de refrigerante e equipamentos de processamento de alimentos com ciclos de lavagem periódicos — IP55 fornece cobertura adequada. Aplicações que exigem proteção mais profunda contra água devem avaliar variantes com classificação IP65 na linha da Mitsubishi.

Áreas de Aplicação

O HC-KFE23 aparece em uma ampla gama de tarefas gerais de automação industrial. Com base nas categorias de aplicação documentadas nos manuais da série MR-E da Mitsubishi, implantações típicas incluem:

• Sistemas de transporte e esteiras — eixos de transporte controlados por velocidade onde a velocidade precisa é mais importante do que a resposta dinâmica extrema
• Máquinas de embalagem — drives de registro e indexação em equipamentos de form-fill-seal e rotulagem
• Máquinas especializadas — sistemas de eixo único ou duplo customizados onde a simplicidade do MR-E é uma vantagem
• Equipamentos de teste — atuação controlada de fixações de teste que requerem posicionamento repetível
• Enroladores e dispositivos de tensão — operação em modo de torque para regulação de tensão de web
• Mesas X-Y e pórticos leves — posicionamento de carga pequena em ambos os eixos simultaneamente

Perguntas Frequentes

P1: Quais amplificadores servo MR-E são compatíveis com o HC-KFE23?

O HC-KFE23 é projetado para uso com os amplificadores da série MR-E na classe de 200W — especificamente o MR-E-20A e o MR-E-20AG. O "20" na designação do amplificador corresponde à classificação de potência de 200W. Conectar a um modelo MR-E superdimensionado ou subdimensionado não é recomendado, pois as configurações de parâmetros do motor e os limites de proteção contra sobrecarga são calibrados por classe de potência.

P2: Como o HC-KFE23 se compara ao HC-KFS23?

Ambos são motores de baixa inércia de 200W, 3000 RPM, com a mesma flange de 60 mm e torque nominal. A principal diferença é o ecossistema de amplificadores que cada um visa: o HC-KFS23 é projetado para os amplificadores da série MR-J2S com um encoder de alta resolução de 17 bits (131.072 ppr), enquanto o HC-KFE23 emparelha com a série MR-E. A plataforma MR-E é mais econômica e mais adequada para aplicações mais simples de eixo único; a plataforma J2S oferece maior desempenho e capacidade multi-eixo.

P3: Este motor vem com chaveta como padrão?

Sim. A Mitsubishi inclui chavetas com chaves como padrão em motores de 200W da série HC. A chaveta já está usinada no eixo reto no ponto de fabricação — nenhum sufixo de pedido especial é necessário para a variante de eixo com chaveta nesta classificação de potência.

P4: Existe uma versão com freio de retenção do HC-KFE23 disponível?

Sim, a Mitsubishi oferece variantes de freio eletromagnético dentro da série HC-KFE. O modelo com freio teria um "B" em sua designação de peça (por exemplo, HC-KFE23B). Motores com freio requerem uma fonte de alimentação separada de 24 VCC para o circuito de liberação do freio e têm um momento de inércia ligeiramente maior devido à montagem adicional do freio. Eles são tipicamente usados em eixos verticais onde a carga deve ser mantida em posição quando o drive é desenergizado.

P5: O HC-KFE23 está listado como descontinuado — quais são as opções de substituição?

As famílias de produtos HC-KFE e MR-E foram descontinuadas pela Mitsubishi, sucedidas por plataformas mais novas. O caminho de migração recomendado é para os amplificadores da série MR-JE emparelhados com motores servo das séries HG-KN ou HG-SN. O MR-JE-20A com HG-KN23 fornece capacidade equivalente de 200W/3000RPM com um encoder de 17 bits e funções de auto-tuning aprimoradas. Para instalações que mantêm instalações MR-E existentes, unidades HC-KFE23 continuam disponíveis através de fornecedores certificados de excedentes e recondicionamento.
