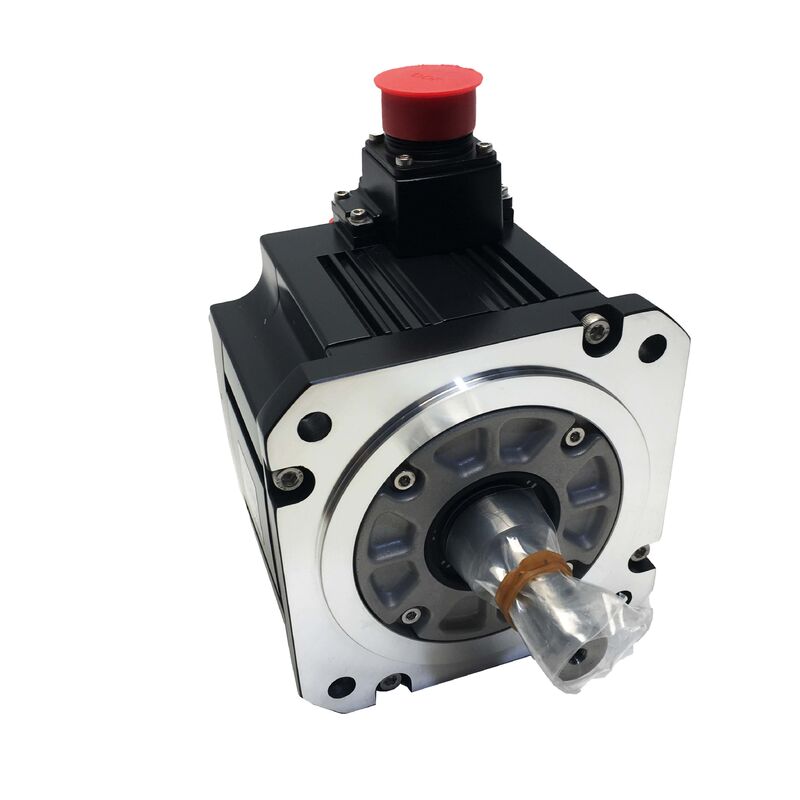

Mitsubishi HF-SP524 MELSERVO-J3 AC Servomotor
Número da parte:HF-SP524
Marca:Mitsubishi Electric
Série:MELSERVO-J3 -- Tipo HF-SP
Condição:Novos / reformados
Resumo
OMitsubishi HF-SP524é um servomotor AC sem escovas de 500W da série MELSERVO-J3 da Mitsubishi Electric.motor de potência média com uma configuração de 400 VAC e projetado para aplicações de eixo de alimentação de precisão e posicionamento em sistemas de manuseio de materiais, robôs industriais e equipamentos de automação multi-eixo.
Com um binário contínuo de 2,39 Nm e capacidade máxima de 7,16 Nm, este motor opera a uma velocidade nominal de 2.000 RPM com um máximo de 3.000 RPM.O codificador absoluto de 18 bits embutido fornece informações de posição exata, enquanto a vedação ambiental IP67 garante durabilidade a longo prazo em ambientes industriais exigentes.
Principais especificações
| Output nominal |
500 W (0,5 kW) |
| Torque nominal |
2.39 Nm |
| Torque máximo |
7.16 Nm |
| Corrente nominal |
1.5 A |
| Tensão de alimentação |
Classe 400VAC (3-Fase) |
| Velocidade nominal |
2,000 RPM |
| Velocidade máxima |
3,000 RPM |
| Codificador |
18 bits absolutos (integrados) |
| Tipo de eixo |
Eixo recto |
| Mantenção do travão |
Nenhum (padrão) |
| Protecção de entrada |
IP67 (abrigo) |
| Tamanho da flange |
130 × 130 mm |
| Amplificador compatível |
O número de veículos deve ser indicado. |
| Temperatura de funcionamento |
0 a +40°C |
| Série |
MELSERVO-J3 -- HF-SP |
Vantagens da operação de 400 V
O sufixo "24" indica que se trata da variante de 400 VAC do motor HF-SP de 500 W. Operando a uma corrente nominal de 1,5 A em comparação com 2,9 A para equivalentes de 200 V,Este motor proporciona benefícios significativos de instalação:
• Uma baixa absorção de corrente reduz os requisitos de secção transversal dos cabos
• Diminuição da tensão térmica nos estágios de saída do servoamplificador
• Queda mínima de tensão em cabos longos
• Compatibilidade direta com a infra-estrutura trifásica de 400 VAC comum nas instalações europeias e asiáticas
Projeto de Inércia Média
O projeto de inércia média da família HF-SP é otimizado para aplicações com cargas mecânicas substanciais, incluindo carrinhos acionados, índices rotativos e eixos de parafusos em máquinas-ferramenta.1 relação pico/corrente nominal fornece amplo espaço para aceleração para velocidades típicas do ciclo de posicionamento.
Encoder Absoluto de 18 bits
O codificador absoluto de alta resolução fornece 262.144 contagens por revolução e mantém dados de posição através de interrupções de energia sem suporte de bateria.
Isto elimina sequências de homing na inicialização e garante conhecimento de posição imediato quando o sistema é ligado.
Proteção ambiental IP67
A carcaça com classificação IP67 oferece proteção completa contra a entrada de poeira e a imersão temporária até um metro durante 30 minutos.
Essa vedação robusta protege contra líquidos de resfriamento, líquidos de limpeza e contaminantes industriais que geralmente causam falha prematura do motor.
Compatibilidade do Disco
O HF-SP524 combina com os servoamplificadores Mitsubishi MR-J3-60A4 (comando analógico/pulso) ou MR-J3-60B4 (comando de rede de fibra SSCNET III).
A arquitetura SSCNET III fornece comunicação de fibra óptica imune ao ruído para sistemas multi-eixo coordenados com fiação simplificada.
Perguntas Frequentes
P1: Qual é a diferença entre o HF-SP524 e o HF-SP52 e quando escolheria a variante de 400 V?
Ambos os motores são unidades HF-SP de 500W com torque, velocidade e especificações mecânicas idênticas.
O HF-SP52 opera a partir de 200VAC a 2,9A, enquanto o HF-SP524 usa 400VAC a 1,5A.Escolha a variante de 400 V quando a sua instalação utilizar infra-estrutura de três fases de 400 VAC para simplificar a fiação e reduzir a carga térmica.
P2: Que servoamplificador requer o HF-SP524?
O emparelhamento de amplificador correto é o Mitsubishi MR-J3-60A4 (comando de análogo e pulso) ou MR-J3-60B4 (comando de rede de fibra óptica SSCNET III), ambos classificados para entrada de três fases de 400VAC.A classe de tensão da unidade e do motor deve corresponder.
P3: Por que a série HF-SP usa um projeto de inércia média?
Os motores de inércia média toleram maiores proporções de inércia carga-motor, tornando-os adequados para aplicações com cargas mecânicas substanciais, como carrinhos de manuseio de materiais e eixos de máquinas-ferramenta.Esta concepção proporciona, resposta de eixo bem amortecida sem ajuste de ganho excessivo.
P4: O HF-SP524 pode ser utilizado sem travão num eixo vertical?
Para eixos verticais que carregam peso de carga significativo, a variante travada (HF-SP524B) fornece retenção mecânica para evitar a queda do eixo durante a perda de potência.O HF-SP524 não travado é adequado para eixos horizontais e aplicações em que a unidade mantém a posição ativamente.
Q5: O que deve ser verificado ao adquirir um HF-SP524 usado?
Verificar se o conector do codificador e a saída do cabo estão danificados ou corrosos, medir a resistência do enrolamento trifásico para equilibrar e verificar a resistência do isolamento.Rodar o eixo para avaliar a condição do rolamento e inspecionar vedações do eixoRecomenda-se um ensaio de banco que inclua a verificação do codificador e a execução sem carga.
