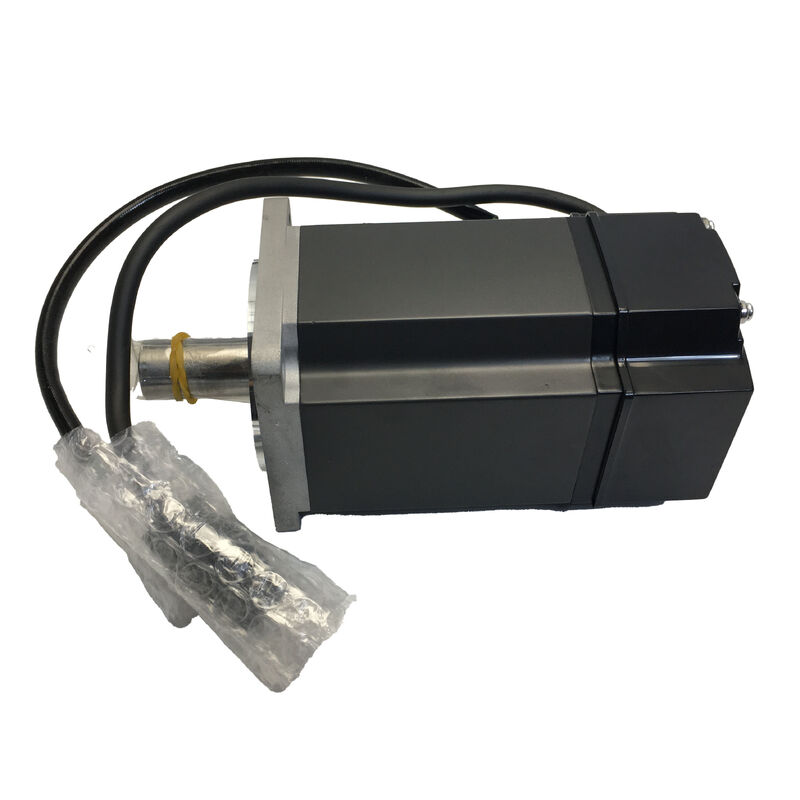

Servomotor Mitsubishi HC-KFE43K

Série MELSERVO HC-KFE | 400W | 3000 RPM | Eixo com chaveta | Baixa Inércia | Compatível com Amplificador MR-E

Potência Compacta Onde o Espaço é Limitado

Nem todo eixo de máquina precisa de um motor grande. Células de automação compactas, estações pick-and-place, acionamentos de alimentação auxiliares e máquinas CNC de pequeno formato exigem rotineiramente um servomotor que ofereça controle de malha fechada confiável em um pacote compacto — com uma configuração de eixo que se trava na transmissão mecânica em vez de depender apenas do atrito.

O Mitsubishi HC-KFE43K atende a essa necessidade. Parte da série MELSERVO HC-KFE, projetada especificamente para uso com a família de amplificadores servo de propósito geral MR-E, este servomotor de baixa inércia de 400W possui um eixo com chaveta padrão — o sufixo "K" que o distingue do HC-KFE43 de eixo reto simples. A 3000 RPM de velocidade nominal, 1,3 N·m de torque nominal e uma base de montagem de flange de 60 × 60 mm, ele oferece posicionamento preciso e controle de velocidade para as restrições de espaço e orçamento da automação industrial geral.

Especificações Técnicas

O Eixo com Chaveta: Por Que Ele Importa para Cargas Mecânicas Reais

Um eixo liso simples transfere torque através de ajuste de interferência, parafusos de fixação ou acoplamentos de aperto — todos os quais dependem de atrito e força de aperto. Sob cargas de reversão repetidas, essa conexão pode se desgastar após milhares de ciclos, causando rotação relativa eixo-cubo, desgaste por atrito e desvio de posicionamento.

A chaveta no eixo do HC-KFE43K altera o caminho do torque. Uma chaveta usinada fica entre o eixo e o cubo, criando uma conexão de cisalhamento direta que não pode deslizar, independentemente de quantas vezes o eixo reverte a direção. Para acionamentos de correia dentada, cubos de engrenagem e acoplamentos em aplicações com mudanças frequentes de direção — acionamentos de ciclo de máquinas de embalagem, eixos de indexação, aplicadores de etiquetas — o eixo com chaveta é a escolha mecanicamente apropriada.

De acordo com a documentação MELSERVO da Mitsubishi Electric, chavetas com chaves são padrão em motores de 200W e 400W na série HC-KFE. O HC-KFE43K é enviado com a chaveta incluída, pronto para montagem direta em cubos com chaveta correspondentes.

Baixa Inércia a 400W: Resposta Rápida em um Pacote Pequeno

O momento de inércia do HC-KFE43K — 0,0000460 kg·m² — é classificado como baixa inércia dentro da série MELSERVO HC. Essa baixa inércia do rotor se traduz diretamente em uma resposta de velocidade mais rápida: o rotor acelera e desacelera mais rapidamente para uma determinada saída de torque, encurtando os tempos de assentamento e permitindo taxas de ciclo mais altas em aplicações de posicionamento.

A troca da baixa inércia, como em todos os servomotores desta classe, é a sensibilidade à incompatibilidade da inércia da carga. Quando a inércia da carga refletida excede significativamente a inércia do rotor, o malha fechada se torna mais difícil de estabilizar sem ajuste cuidadoso. O amplificador MR-E da Mitsubishi aborda isso através de auto-ajuste em tempo real, que estima a inércia da carga continuamente durante a operação e ajusta os ganhos de controle de acordo — reduzindo o tempo de comissionamento e melhorando a estabilidade em uma variedade de condições de carga.

A relação de torque de pico de 3× (3,8 N·m versus 1,3 N·m nominal) fornece uma margem significativa para rampas de aceleração e distúrbios de carga repentinos sem saturar o drive.

Série de Amplificadores MR-E: Propósito Geral, Simples de Comissionar

A série HC-KFE é designada especificamente como "motor especial MR-E" — projetada para uso direto com a linha MR-E de amplificadores servo de propósito geral da Mitsubishi. Essa distinção é importante: o HC-KFE43K não é intercambiável com o HC-KFS43K (que se acopla a amplificadores MR-J2S) ou o HC-KFS43 (também MR-J2S), mesmo que compartilhem classificações elétricas idênticas.

A linha de amplificadores MR-E suporta modos de controle de posição, velocidade e torque com interfaces de setpoint analógicas e de trem de pulsos. Sua função de auto-ajuste em tempo real, capacidade de troca de ganho e estrutura de parâmetros simples o tornam adequado para automação de eixo único ou não em rede, onde o investimento em uma plataforma J2S ou J3 completa não é justificado. O MR-E-40A (propósito geral, interface de pulso/analógica) é o amplificador padrão para o HC-KFE43K na classe de 400W.

Onde Este Motor é Especificado

O HC-KFE43K de 400W é uma escolha prática em toda a gama de aplicações industriais gerais onde a simplicidade e a economia do amplificador MR-E são valorizadas:

• Equipamentos de embalagem e rotulagem — eixos de acionamento de aplicadores de etiquetas, controle de alimentação de filme, mecanismos de temporização de selagem
• Máquinas de processamento de alimentos e bebidas — posicionamento de esteiras, acionamentos de controle de porção, controle de eixo de dosagem
• Linhas de impressão e conversão — acionamentos auxiliares de tensão de banda, controle de rolos de nip
• Eixos auxiliares CNC de propósito geral — trocadores de ferramentas, mesas rotativas, posicionamento auxiliar
• Equipamentos de montagem e teste — tarefas de posicionamento de precisão de baixa taxa de ciclo
• Máquinas de enrolamento de têxteis e fios — eixos de travessia e alimentação que exigem posicionamento repetível

Classificação IP55 e Exceção de Passagem do Eixo

O corpo do HC-KFE43K possui classificação IP55 — proteção contra entrada de poeira e jatos de água de qualquer direção em condições normais. No entanto, a documentação da Mitsubishi Electric observa explicitamente que a parte que atravessa o eixo e a extremidade do conector NÃO são classificadas como IP55. Em aplicações com exposição direta a refrigerante, respingos de baixo ou risco de imersão na penetração do eixo, medidas de vedação adicionais ou uma variante de retentor de óleo devem ser consideradas. Para a maioria dos ambientes de automação interna, essa ressalva não tem consequência prática, mas vale a pena confirmar para máquinas com zonas úmidas ou de lavagem perto da montagem do motor.

Perguntas Frequentes

P1: Qual é a diferença entre HC-KFE43K e HC-KFS43K?

Ambos os motores compartilham especificações elétricas idênticas — 400W, 3000 RPM, 1,3 N·m de torque nominal, encoder absoluto de 17 bits, eixo com chaveta. A diferença crítica é o amplificador compatível: o HC-KFE43K é projetado para amplificadores da série MR-E, enquanto o HC-KFS43K é projetado para amplificadores da série MR-J2S. As duas famílias de motores não são intercambiáveis com os amplificadores umas das outras. O uso de um motor HC-KFE com um amplificador MR-J2S, ou vice-versa, não é suportado pela Mitsubishi.

P2: O HC-KFE43K requer um ciclo de homing após a energização?

Não. O encoder absoluto integrado retém os dados de posição independentemente da energia. Quando o sistema é energizado, a posição atual do eixo do motor é lida imediatamente pelo amplificador MR-E sem nenhum movimento de retorno de referência. Isso elimina o tempo de homing na inicialização e garante que a máquina esteja pronta para retomar a operação a partir da posição exata em que estava quando a energia foi removida.

P3: Existe uma versão com freio do HC-KFE43K disponível?

Sim. O HC-KFE43BK designa o mesmo motor com um freio de retenção eletromagnético integrado e eixo com chaveta. O freio é fail-safe (engatado por mola, liberado por 24 VDC) e é usado em eixos verticais ou aplicações onde a carga deve ser mantida em posição quando o drive é desenergizado. A variante BK tem um momento de inércia maior e peso maior devido à montagem de freio adicionada.

P4: Qual é a relação de inércia recomendada para este motor?

A Mitsubishi recomenda manter a relação entre o momento de inércia da carga e o momento de inércia do motor em 30 vezes ou menos para aplicações MR-E padrão, embora isso possa ser estendido com ajuste cuidadoso. A inércia do rotor do HC-KFE43K de 0,0000460 kg·m² significa que uma inércia de carga de até 0,00138 kg·m² permanece dentro desta diretriz. Para cargas que excedem isso, o auto-ajuste do MR-E tentará compensar, mas a largura de banda de resposta e o tempo de assentamento se degradarão. Se a inércia da carga for significativamente maior, um estágio de redução mecânica para melhorar a relação de inércia é geralmente mais eficaz do que ajustes agressivos de ganho.

P5: O HC-KFE43K ainda está em produção e quão disponível ele é?

A série HC-KFE pertence à geração MR-E, que a Mitsubishi descontinuou em favor de plataformas mais novas. O motor agora está em status de peças de reposição. No entanto, a base instalada de MR-E permanece grande globalmente, e unidades HC-KFE43K novas-de-estoque e recondicionadas certificadas continuam a circular no mercado de automação industrial. Para instalações que mantêm máquinas baseadas em MR-E, a aquisição de unidades de reposição é geralmente simples através de fornecedores especializados de peças Mitsubishi.
