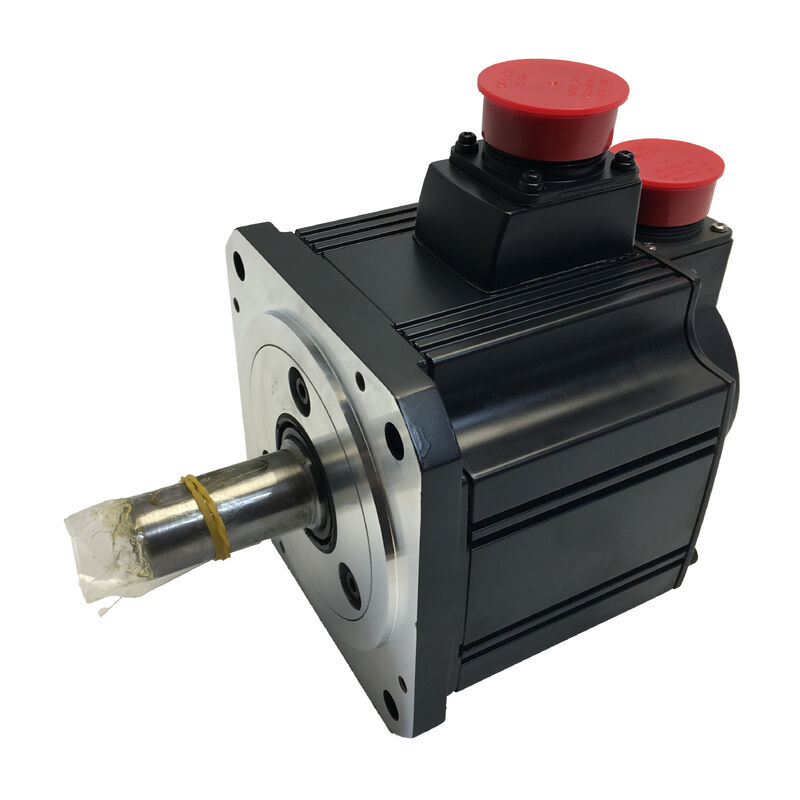

Motor de Servos AC Mitsubishi HC-SFS102G1H com Redutor

Série MELSERVO-J2S | 1 kW | Motor de 2000 RPM | Caixa de Engrenagens G1H | Saída Flangeada | IP65

Quando a Redução de Velocidade Faz Parte do Projeto

Nem todos os eixos de controle de movimento exigem acionamento direto. Mesas giratórias de movimento lento, juntas de robôs articulados, mecanismos de indexação e conjuntos de alimentação de precisão geralmente precisam de mais torque em uma velocidade de saída menor do que um motor servo sem caixa de engrenagens pode fornecer — e precisam que esse torque seja entregue com um engrenamento de engrenagens consistente e previsível, em vez de uma transmissão externa que introduz suas próprias variáveis de alinhamento.

O Mitsubishi HC-SFS102G1H atende a essa necessidade diretamente. Ele combina o motor servo AC sem escovas HC-SFS102 com uma caixa de engrenagens de redução G1H projetada especificamente para aplicações em máquinas industriais gerais — produzindo uma unidade de motor com engrenagens integrada com um eixo de saída flangeado, construída para ambientes de instalação reais, em vez de apenas condições de bancada de teste.

Especificações do Motor Base (HC-SFS102)

A Caixa de Engrenagens G1H — O Que Ela Adiciona e Por Que Importa

A designação "G1" na nomenclatura HC-SFS da Mitsubishi refere-se à variante de redutor de engrenagens projetada para máquinas industriais gerais. O "H" indica uma saída de flange oca — onde a saída da engrenagem é entregue através de uma face flangeada em vez de um eixo saliente, o que simplifica a montagem em mesas giratórias, conjuntos de torres e cargas tipo disco sem a necessidade de hardware de acoplamento adicional.

As relações de redução disponíveis na família G1H para a série HC-SFS são 1/5, 1/12 e 1/20. A relação instalada em uma unidade HC-SFS102G1H específica determina a velocidade de saída e a multiplicação proporcional do torque. Com uma relação de 1/12, por exemplo, o motor de entrada de 2000 RPM produz uma velocidade de saída de aproximadamente 167 RPM, enquanto o torque de saída disponível aumenta proporcionalmente à relação de engrenagem (menos perdas de eficiência). Isso troca a velocidade rotacional pela força de retenção e densidade de torque que os mecanismos compactos acionados por engrenagens exigem.

Em comparação com as variantes de engrenagens de precisão G5/G7 da Mitsubishi, a G1H é projetada para uso industrial geral — otimizada para robustez, capacidade de carga e manutenibilidade em uma ampla gama de condições de aplicação, em vez dos requisitos de folga ultrabaixa de equipamentos ópticos ou de metrologia.

Encoder Absoluto de 17 Bits — A Base do Loop de Feedback

Tudo a jusante do loop de controle depende do que retorna do encoder. Com 131.072 pulsos por revolução, o encoder absoluto integrado do HC-SFS102 está bem acima dos 16.384 ppr disponíveis na variante padrão HC-SF102 — uma vantagem de resolução 8x que suaviza o movimento em baixa velocidade e aumenta a precisão posicional de todo o sistema com engrenagens.

Como o encoder é absoluto, os dados de posição sobrevivem a interrupções de energia intactos. Reinicie uma máquina no meio do ciclo, recupere-se de um E-stop ou retome após um desligamento planejado — o sistema de controle lê a posição atual imediatamente ao ligar, independentemente de onde o eixo de saída parou. Para aplicações envolvendo eixos verticais ou indexação de precisão, essa capacidade remove uma classe inteira de erros potenciais do quadro operacional.

Compatibilidade do Amplificador Servo

O HC-SFS102G1H é controlado pela mesma família de amplificadores servo MR-J2S que o HC-SFS102 padrão. Amplificadores compatíveis para a classe de potência de 1 kW incluem:

A caixa de engrenagens é acoplada mecanicamente ao motor servo e é transparente para o amplificador — nenhuma configuração especial do amplificador é necessária especificamente para a variante G1H. O cabo do encoder se conecta através da porta CN2 padrão, e a fiação de alimentação do motor segue o mesmo arranjo de terminais U, V, W do restante da família MR-J2S.

Adequação da Aplicação — Onde Esta Unidade se Encaixa

O HC-SFS102G1H serve melhor onde torque de saída moderado, embalagem compacta e feedback de posição integrado são mais valiosos do que velocidade bruta. Áreas de aplicação documentadas para a série HC-SFS G1H incluem:

• Mesas de indexação rotativa — onde o posicionamento angular preciso em baixas velocidades de saída é o requisito principal
• Eixos de juntas de robôs — acionamentos de ombro e cotovelo em robôs industriais de pequeno a médio porte
• Conjuntos de torres — torres de ferramentas em centros de torneamento onde a rigidez em baixa velocidade determina a precisão de repetição
• Sistemas de esteiras e transferência — acionamentos com velocidade reduzida em esteiras de indexação e transferidores de viga de caminhada
• Controle de enrolamento e tensão — regulação de tensão constante em diâmetros de bobina variáveis
• Mecanismos de carregamento e descarregamento — pacotes de acionamento compactos em equipamentos de manuseio de peças

IP65 e Retentor de Óleo — Equipamento Padrão, Não um Upgrade

Tanto o grau de proteção IP65 quanto o retentor de óleo integrado vêm como padrão no HC-SFS102G1H. Essa combinação é importante para um motor com engrenagens: a própria unidade de engrenagem funciona em óleo, e a interface entre o eixo do motor e a caixa de engrenagens é exatamente onde a intrusão de fluido no corpo do motor ocorreria de outra forma. O retentor de óleo fecha essa lacuna. O IP65 cuida do restante do corpo do motor — bloqueando a exposição a poeira e jatos de água do ambiente de instalação.

A borda do retentor de óleo requer que o nível de óleo da engrenagem na caixa de engrenagens seja mantido abaixo do ponto de contato do retentor quando a unidade é instalada horizontalmente. O manual de instruções da Mitsubishi especifica restrições de orientação de instalação para a caixa de engrenagens G1H para garantir que o gerenciamento de óleo funcione como pretendido — detalhes que valem a pena confirmar antes que o layout final da máquina seja fixado.

Perguntas Frequentes

P1: Que torque e velocidade de saída posso esperar do HC-SFS102G1H?

A saída depende de qual relação de engrenagem está instalada — 1/5, 1/12 ou 1/20. No torque nominal do motor de 4,78 N·m, uma relação de 1/12 produz aproximadamente 47–52 N·m na saída (considerando a eficiência da engrenagem), enquanto a velocidade de saída cai para cerca de 167 RPM na velocidade nominal do motor. Confirme a relação específica na placa de identificação da sua unidade antes de dimensionar a aplicação.

P2: A G1H é uma caixa de engrenagens de precisão ou um tipo industrial padrão?

A G1H é a variante de engrenagem industrial geral na linha de caixas de engrenagens HC-SFS da Mitsubishi. Ela prioriza robustez e capacidade de carga para tarefas de automação geral. Para aplicações que exigem folga mínima — equipamentos de metrologia, manuseio de semicondutores ou posicionamento de alta precisão — as variantes G5 e G7 são as escolhas apropriadas.

P3: A relação de engrenagem afeta como o amplificador servo é configurado?

O amplificador em si não requer configuração especial para a caixa de engrenagens. O encoder ainda lê a posição do eixo do motor a 131.072 ppr. O escalonamento do loop de posição para a velocidade de saída reduzida é tratado através dos parâmetros de relação de engrenagem eletrônica no amplificador MR-J2S — especificamente as configurações do multiplicador de pulsos de comando — que compensam a redução mecânica nos cálculos de controle.

P4: O HC-SFS102G1H pode ser montado em qualquer orientação?

Restrições de orientação se aplicam devido ao óleo da engrenagem dentro da caixa de engrenagens G1H. O motor deve ser instalado em uma direção que mantenha o óleo da engrenagem abaixo da borda do retentor de óleo no eixo do motor. O manual de instruções do motor servo da Mitsubishi (SH030052) inclui diagramas de orientação para cada tipo de redutor. Ignorar isso pode resultar em migração de óleo para o corpo do motor, causando degradação do isolamento e contaminação dos rolamentos.

P5: O HC-SFS102G1H ainda está em produção e há unidades de reposição disponíveis?

O motor base HC-SFS102 e a série de caixas de engrenagens G1H pertencem à geração MELSERVO-J2S, que a Mitsubishi descontinuou em favor de plataformas mais novas. Unidades G1H completas estão disponíveis através de fornecedores de excedentes certificados e de recondicionamento autorizados. Dada a grande base instalada de sistemas J2S ainda em operação em instalações de produção globalmente, a disponibilidade de estoque, tanto de estoque antigo novo quanto de unidades recondicionadas, permanece razoavelmente estável. É aconselhável ter uma unidade de reserva para instalações que operam várias máquinas com essa configuração.
