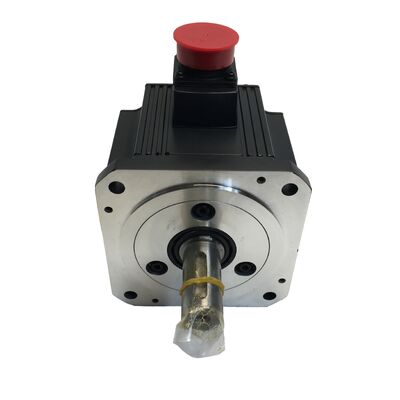

Mitsubishi HC-SFS352K AC Servo Motor ¥ 3,5 kW, eixo com chave

Número da parte:HC-SFS352K

Série:HC-SFS. Amplificadores compatíveis MR-J2S / MR-J3 / MR-J4

Resumo

3.5 kilowatts, 2000 rpm, eixo de chave para acoplamento mecânico direto.

O Mitsubishi HC-SFS352K é um servomotor AC de gama média que fornece 3,5 kW de potência nominal com 16,7 N · m de binário contínuo a 2.000 rpm.A configuração do eixo com chave diferencia esta variante da versão padrão de eixo reto , poleia ou roda dentada para o eixo mecanicamente, eliminando o deslizamento de rotação sob inversões de carga, carga de choque e operação de alto binário sustentada.

Para projetos de máquinas que dependem da transferência direta de potência mecânica em vez de acoplamentos de fricção, o 352K é a especificação correta desde o início.

Principais especificações

O eixo com chave ∙ Uma especificação que importa

As variantes de eixo do servomotor existem por boas razões.Quando a força de travagem da engrenagem fornece uma transmissão de binário suficienteO eixo de chave é para todas as outras aplicações onde o binário transmitido é alto o suficiente, ou as inversões de carga são suficientemente nítidas, que um ajuste de atrito puro não é uma solução confiável a longo prazo.

Com 3,5 kW e um binário de pico de 50,1 N·m, o HC-SFS352K opera num nível em que a integridade do eixo para o acoplamento é uma verdadeira consideração de engenharia, não uma formalidade.A chave assegura que o componente acionado se mova exatamente quando o motor se move, sem atrito progressivo, sem necessidade de recolocação do acoplamento após a entrada em funcionamento.

Na prática, isto é mais importante em:

• Motor de engrenagem ou engrenagem de engrenagemquando o elemento de transmissão é pressionado ou acoplado diretamente ao eixo do motor
• Aplicações de alta inversão de cargacomo alimentadores de prensa e eixos recíprocos em que a direção do binário mude frequentemente
• Configurações de acionamento da correiaquando a retenção da pole sob cargas de tensão exige um engajamento mecânico positivo
• Cargas de alta inérciaQuando a aceleração e a desaceleração geram binários transitórios muito superiores ao valor nominal contínuo

Desempenho em toda a gama de operações

Codificador absoluto de 17 bits ¢ integridade da posição sem comprometimento.Com 131.072 pulsos por revolução e retenção de posição absoluta em todos os ciclos de potência, o HC-SFS352K dá ao servo sistema uma posição precisa do eixo em todos os momentos.A reinicialização após uma parada elétrica ou interrupção de energia não requer nenhuma sequência de direção do veículo.

Segregação do eixo IP65.A entrada do poço é concebida para resistir aos jatos de água sob pressão e à entrada de poeira fina.e ambientes de produção adjacentes aos géneros alimentícios, onde a contaminação é uma preocupação permanente e não um caso marginal.

Isolamento de classe F.Classificados para funcionamento prolongado a temperaturas de enrolamento mais elevadas do que os motores da classe B,Isso aumenta a margem térmica em aplicações que executam ciclos de trabalho contínuos em armários quentes ou gabinetes de máquinas mal ventilados.

Compatibilidade do amplificador entre gerações.O HC-SFS352K funciona com as famílias de amplificadores MR-J2S, MR-J3 e MR-J4.Instalações que gerenciam equipamentos em diferentes anos de instalação podem fornecer uma única variante de motor que se encaixa em várias gerações de acionamento no chão.

Onde o HC-SFS352K é instalado

Press feeders e unidades de alimentação de rolosOs eixos de alimentação de peso médio que transmitem o binário através de rolos ou roscas de chave, onde as inversões de carga no final de cada curso exigem um engajamento positivo do eixo.

Centros de usinagem CNCOs motores de eixo de alimentação em máquinas de maior formato, onde 3,5 kW fornecem o perfil de torque-velocidade para corte em condições de carga realista de chips.

Tabelas rotativas e cabeças de indexação- Acionado através de redutores de engrenagens com ligações de eixo de chave, onde o motor deve superar o atrito estático e a inércia no início de cada índice.

Dispositivos de transporte e transferênciaOs eixos de linha e as unidades de transporte de transferência em que o eixo do motor se conecta directamente a uma engrenagem de engrenagem de engrenagem ou a uma unidade de engrenagem de engrenagem de engrenagem.

Sistemas de enrolamento e controlo de tensão- Aplicações que regulam a tensão da teia ou do material sob carga variável, onde o deslize do eixo entre o motor e o elemento de enrolamento comprometeria diretamente a qualidade do processo.

Uma nota prática sobre substituição e estoque

O HC-SFS352K ocupa um segmento da gama HC-SFS que vê uma implantação consistente em plataformas CNC de tamanho médio e equipamentos de automação especialmente construídos.Os prazos de entrega para variantes específicas do poço particularmente a versão com chave podem ser prolongados quando o estoque de distribuição for reduzidoAs instalações de produção e os construtores de máquinas com instalações activas beneficiam de ter uma unidade de reserva à mão antes de uma falha não planeada forçar a linha do tempo.

Perguntas Frequentes

P1: Qual é a diferença entre o HC-SFS352 e o HC-SFS352K?

R: O HC-SFS352 tem um eixo reto padrão, dependendo da força de fixação do acoplamento para a transmissão de binário.fornecendo um bloqueio mecânico positivo entre o eixo e o componente acionado. Escolha a variante K quando a aplicação utiliza engrenagens, engrenagens dentadas ou poleas que exigem uma ligação de chave, ou quando as inversões de carga tornam um ajuste apenas por atrito não confiável.

Q2: Quais servoamplificadores são compatíveis com o HC-SFS352K?

R: O HC-SFS352K é compatível com os servoamplificadores Mitsubishi MR-J2S, MR-J3 e MR-J4.Especificação de 5 kW / 200 V antes da fiação e da colocação em serviço.

P3: O HC-SFS352K inclui um travão eletromagnético incorporado?

R: Não. O HC-SFS352K é a variante padrão sem freio.A HC-SFS352BK freio e eixo de chave é a especificação correta.

Q4: Que tamanho de chave o eixo HC-SFS352K usa?

R: O HC-SFS352K utiliza uma passagem de chave dimensionada de acordo com as normas JIS B 1301 conforme especificado nos desenhos mecânicos da série HC-SFS da Mitsubishi.Consulte a ficha oficial de especificações do servomotor Mitsubishi Electric para a largura exata da chave, dimensões de altura e profundidade antes de mecanizar o acoplamento de acoplamento ou o eje.

P5: O codificador de 17 bits requer backup de bateria para manter a posição absoluta?

R: Para a operação absoluta de uma única volta, não é necessária nenhuma bateria.Múltiplas voltas de retenção da posição absoluta Trata-se de um requisito de nível de amplificador e aplica-se independentemente da variante do motor HC-SFS utilizada.
