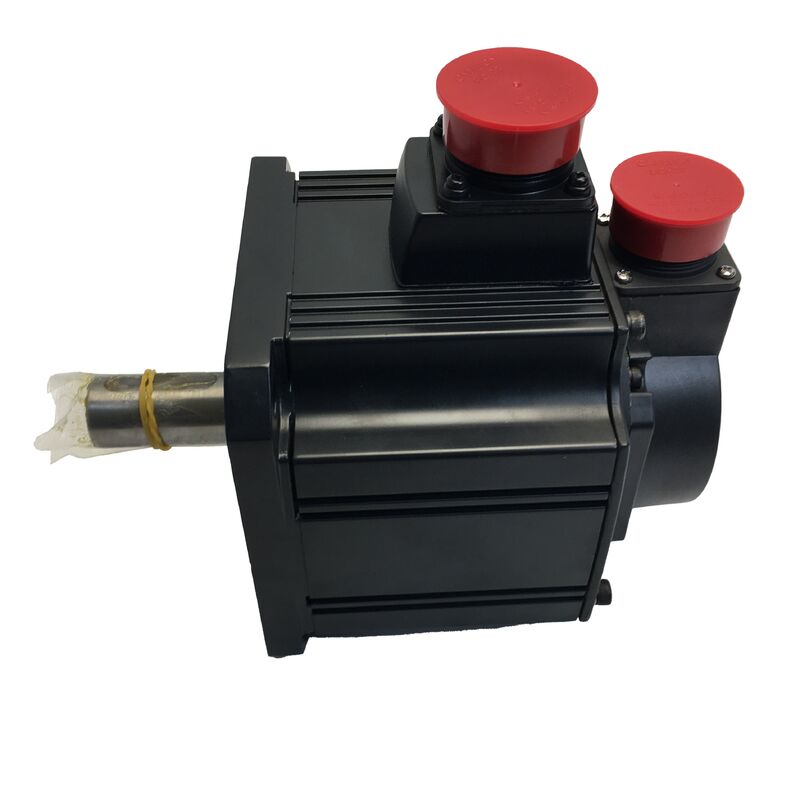

Motor Servo AC Mitsubishi HC-SFS81 — Motor MELSERVO J2S de Média Inércia de 850W para Movimento Industrial de Precisão

Quando uma máquina exige controle de eixo confiável — torque estável da baixa velocidade à velocidade nominal, resposta dinâmica rápida e um sistema de feedback de posição que não precisa de re-homing após cada ciclo de energia — o motor no final da cadeia de acionamento tem que entregar. O Mitsubishi HC-SFS81 é um motor servo brushless AC de 850 W da série MELSERVO J2S, ocupando um slot prático na linha de média inércia e média capacidade da família HC-SFS, que o tornou uma escolha padrão em máquinas-ferramenta CNC, robôs e equipamentos de automação industrial em geral.

Onde o HC-SFS81 se Encaixa na Família HC-SFS

A série HC-SFS abrange desde motores compactos de 500 W até unidades de alta saída de 7 kW, todos compartilhando a mesma filosofia de design: inércia do rotor média equilibrada contra capacidade de saída média, classificados para 3.000 rpm ou 2.000 rpm dependendo da variante, com uma estrutura totalmente fechada e auto-resfriada e construção com retentor de óleo que mantém o rolamento da extremidade de acionamento protegido dos ambientes industriais em que esses motores trabalham.

O HC-SFS81 é o membro de 850 W na base da sub-série de 3.000 rpm — pequeno o suficiente para caber em designs de máquinas compactas, capaz o suficiente para a maioria das aplicações de acionamento de eixo em máquinas de produção. Sua base de flange de 130 × 130 mm é compartilhada em toda a faixa intermediária da família HC-SFS, o que significa intercambialidade física dentro do mesmo tamanho de quadro ao atualizar ou substituir entre classificações de potência.

Especificações Técnicas

Encoder Absoluto de 17 Bits — 131.072 Pulsos Por Revolução

O encoder embutido no HC-SFS81 não é apenas um contador de pulsos. É um encoder óptico absoluto de 17 bits — 131.072 posições únicas por revolução — operando através do link de comunicação serial de alta velocidade da Mitsubishi para o amplificador servo.

A arquitetura absoluta significa que os dados de posição são retidos durante o desligamento, com backup de bateria no amplificador servo emparelhado mantendo o contador de posição multi-volta. Na inicialização da máquina, o drive lê o encoder e a posição do eixo é imediatamente conhecida. Nenhum ciclo de retorno de referência para homing. Sem espera. Apenas pronto.

Para máquinas de produção que ciclam através de múltiplas sequências de ligar/desligar por turno, ou para máquinas que precisam se recuperar rapidamente após paradas de emergência, o valor prático de eliminar o tempo de homing se soma em um cronograma de produção. Uma posição de referência definida durante a comissionamento cobre a vida útil operacional da máquina.

Média Inércia — Uma Escolha de Design Que Importa

A inércia do motor servo é sobre adequação. Um motor de baixa inércia acelera rapidamente, mas pode ter dificuldade em acionar suavemente uma carga de alta inércia sem oscilação. Um motor de alta inércia é robusto sob carga, mas responde lentamente a mudanças rápidas de direção. Média inércia, como na série HC-SFS, representa o ponto de equilíbrio para a ampla gama de máquinas onde a inércia do motor e a inércia da carga precisam ser razoavelmente combinadas para um controle servo estável e responsivo.

Especificamente para o HC-SFS81, a documentação da Mitsubishi especifica uma relação de inércia de carga para motor permissível de até 30 vezes, o que dá aos projetistas de máquinas flexibilidade significativa em quanta inércia de carga este motor pode acionar, mantendo um controle de malha fechada estável. Esse valor de 30x é significativamente maior do que famílias de motores de baixa inércia, refletindo a tolerância do HC-SFS a cargas mecânicas mais pesadas.

Construção com Retentor de Óleo e Proteção IP65

O eixo reto no HC-SFS81 inclui um retentor de óleo no rolamento da extremidade de acionamento — um recurso prático para instalações de máquinas-ferramenta onde fluidos de corte, névoa de refrigerante e ar carregado de lubrificante atingem rotineiramente a extremidade do motor. O retentor impede que a contaminação migre para a cavidade do rolamento e, a partir daí, para o espaço do encoder.

Combinado com a carcaça com classificação IP65 (totalmente à prova de poeira, protegido contra jatos de água de qualquer direção), o HC-SFS81 é construído para operar em ambientes de produção sem medidas especiais de proteção ambiental. Centros de usinagem, linhas de embalagem e equipamentos de montagem expõem rotineiramente os motores às condições exatas para as quais o IP65 foi projetado.

Amplificadores Servo Compatíveis

O HC-SFS81 é emparelhado com os amplificadores servo Mitsubishi MR-J2S-100A ou MR-J2S-100B (classe de 1 kW, a classificação apropriada para um motor de 850 W). O MR-J2S-100A usa uma interface de comando de pulso analógico, enquanto o MR-J2S-100B se comunica via SSCNET serial de alta velocidade para uso em sistemas de controle de movimento multi-eixo. Ambos os amplificadores funcionam com o mesmo motor HC-SFS81 — a seleção depende se o controlador upstream emite comandos de posição analógicos ou se conecta via SSCNET.

O motor também é compatível com amplificadores de nova geração através da abordagem de ferramenta de renovação da Mitsubishi, suportando atualizações da geração de amplificadores J2S para a série MR-J4-B quando os requisitos de desempenho da máquina ou a disponibilidade do amplificador exigirem.

Onde o HC-SFS81 é Implantado

A saída de 850 W e a velocidade nominal de 3.000 rpm posicionam o HC-SFS81 na faixa mais comumente necessária para acionamentos de eixo de máquinas-ferramenta em geral e automação de médio porte:

Centros de Usinagem CNC — acionamentos de eixo de alimentação (X, Y, Z) em centros de usinagem verticais e horizontais onde a flange de 130 mm e a saída de 850 W atendem aos requisitos de máquinas de médio porte

Tornos e Centros de Torneamento CNC — acionamentos servo dos eixos Z e X, juntamente com eixos de posicionamento de torre, em equipamentos de torneamento CNC

Robôs Industriais — motores de acionamento de juntas em robôs SCARA e configurações menores de braço articulado onde a média inércia e a alta resolução suportam controle de junta suave e preciso

Máquinas de Montagem Automatizada — estações de inserção de precisão, prensagem e manuseio de materiais em automação de montagem eletrônica e mecânica

Sistemas de Esteiras e Transferência — acionamentos de indexação e posicionamento em sistemas de transferência de paletes e equipamentos de armazenamento automatizado

Mesas de Posicionamento X-Y — estágios de posicionamento de precisão de dois eixos em equipamentos de teste, dispensação e medição

Resumo das Variantes do HC-SFS81

O motor base HC-SFS81 está disponível em várias variantes de sufixo para cobrir diferentes requisitos de instalação:

• HC-SFS81 — padrão, eixo reto, sem freio
• HC-SFS81B — com freio eletromagnético embutido
• HC-SFS81K — com chaveta e rasgo de chaveta no eixo
• HC-SFS81BK — com freio eletromagnético e eixo com chaveta

Todas as variantes compartilham as mesmas classificações do motor, encoder, dimensões da flange e proteção IP65. Selecione a variante que corresponde ao seu método de acoplamento do eixo e se a retenção de carga por gravidade no eixo é necessária.

FAQ

P1: Qual amplificador servo é compatível com o Mitsubishi HC-SFS81?

O HC-SFS81 emparelha com os amplificadores servo Mitsubishi MR-J2S-100A (interface de comando analógico) ou MR-J2S-100B (interface digital SSCNET) da classe de 1 kW. Para sistemas multi-eixo usando controladores de movimento Mitsubishi, o MR-J2S-100B com comunicação SSCNET é a escolha padrão.

P2: O HC-SFS81 suporta operação de posição absoluta sem ciclo de homing?

Sim. O encoder absoluto de 17 bits embutido retém a posição do eixo durante o desligamento, com backup de bateria no amplificador servo emparelhado. Uma vez que uma posição de referência é definida durante o comissionamento inicial, o eixo reporta sua posição imediatamente a cada inicialização subsequente — nenhum retorno de referência é necessário.

P3: Qual é a diferença entre o HC-SFS81 e o HC-SFS81B?

O HC-SFS81 é o motor padrão sem freio eletromagnético. O HC-SFS81B adiciona um freio eletromagnético de mola embutido que trava o eixo quando a bobina do freio é desenergizada — essencial para eixos verticais, juntas de robôs ou qualquer carga que precise ser mantida em repouso sem energia de acionamento contínua. Todas as especificações elétricas e mecânicas são idênticas.

P4: Qual é a inércia máxima de carga permissível para o HC-SFS81?

A Mitsubishi especifica uma relação máxima de inércia de carga para motor de 30 vezes para o HC-SFS81. Este é o limite superior para manter um controle servo de malha fechada estável sem compromissos excessivos de ajuste de ganho. Aplicações com inércia de carga mais alta devem consultar as diretrizes de seleção de servo da Mitsubishi ou usar a função de auto-ajuste no amplificador MR-J2S.

P5: O HC-SFS81 ainda está em produção e qual é seu equivalente de geração atual?

A série HC-SFS pertence à geração MELSERVO J2S, que foi sucedida pelas novas famílias de motores das séries J4 e J5. O equivalente de geração atual na linha Mitsubishi é a série HG-SR (J4) para a mesma classe de média inércia e média capacidade. Os motores HC-SFS continuam amplamente disponíveis no mercado de automação industrial para manutenção e substituição de instalações J2S existentes.
