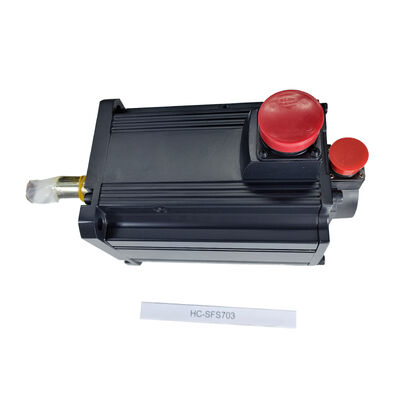

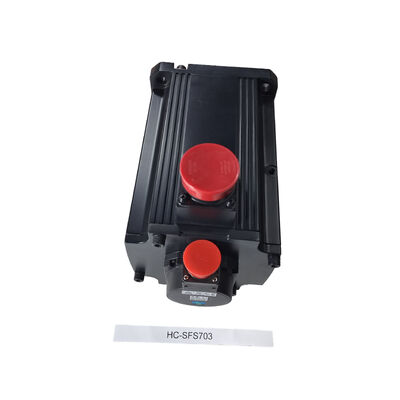

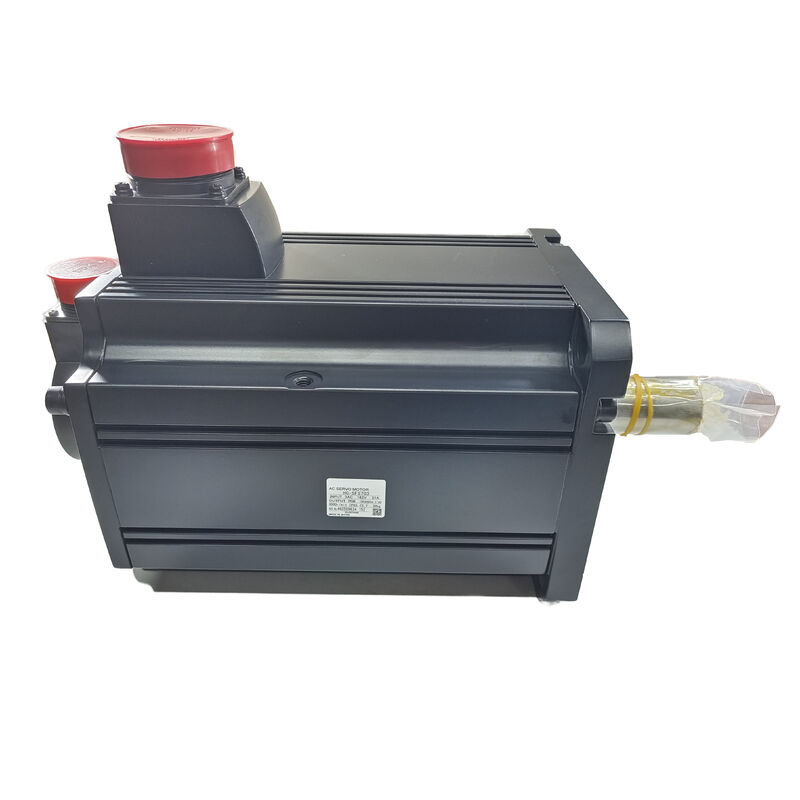

Mitsubishi HC-SFS703 (HCSFS703) — Servomotor CA de 7kW, 3000 rpm, Eixo Reto, Série MELSERVO J2-Super

Visão Geral

Número da Peça: HC-SFS703

Também Pesquisado Como: HCSFS703, HC SFS 703 Série: Mitsubishi MELSERVO HC-SFS (Geração J2-Super)

Classificação: Servomotor CA sem Escovas de Média Inércia — 7kW, 3000 rpm, classe 200V, Eixo Reto, Sem Freio

O Motor em Contexto

Sete quilowatts a 3.000 rpm. Esse é o ponto de operação para o qual o Mitsubishi HC-SFS703 foi projetado — o extremo superior da família HC-SFS de 3000 rpm, entregando a maior potência contínua nessa faixa de velocidade sem precisar de uma plataforma física maior.

Dentro da geração J2-Super de hardware Mitsubishi MELSERVO, o HC-SFS703 fica ao lado do HC-SFS702 (mesma saída de 7kW a 2.000 rpm) e acima do HC-SFS353 (3,5kW a 3.000 rpm). A distinção do 702 é simples: troca de torque contínuo menor por maior velocidade do eixo. Onde um motor de 2.000 rpm operando a 7kW produz 33,4 Nm continuamente, o HC-SFS703 de 3.000 rpm entrega aproximadamente 22,3 Nm com a mesma potência — os mesmos watts-segundo mecânicos por revolução, distribuídos em um eixo de rotação mais rápida.

Isso não é um compromisso. Para mecanismos que necessitam de velocidade rotacional em vez de torque de eixo — acionamentos acoplados ao fuso, avanços de fuso de esferas ou fusos de rosca, seções de esteira de alto rendimento — a classificação de 3.000 rpm elimina estágios de redução, encurta o tempo de resposta do eixo e produz um sistema mecanicamente mais limpo no geral. O torque contínuo de 22,3 Nm, com capacidade de pico em torno de 67 Nm durante transientes de aceleração e desaceleração, é mais do que adequado para as categorias de máquinas que este motor atende.

Atrás do eixo está um encoder absoluto serial de 17 bits a 131.072 ppr. A posição absoluta multirvolta é retida em eventos de desligamento usando uma bateria mantida no amplificador MR-J2S, o que significa que nenhum ciclo de referenciamento é necessário quando a máquina reinicia. A família de amplificadores compatíveis é o MR-J2S-700 — a plataforma J2-Super de 7kW nas variantes A, B e CP.

Especificações Técnicas

Os valores de torque são consistentes com o padrão publicado da série HC-SFS e cálculos físicos verificados. Confirme com a folha de especificações oficial Mitsubishi HC-SFS antes de finalizar os cálculos de projeto.

3000 rpm vs 2000 rpm: Escolhendo o Ponto de Velocidade Correto

A série HC-SFS a 7kW oferece ao engenheiro uma escolha genuína entre dois perfis distintos de velocidade-torque, e a decisão vale a pena ser tomada deliberadamente em vez de escolher um ou outro por padrão.

HC-SFS702 / HC-SFS702B / HC-SFS702BK — Família de 2.000 rpm. Torque nominal 33,4 Nm, pico 100 Nm. Torque contínuo mais alto significa maior capacidade de força sustentada em acionamentos que passam a maior parte do tempo operando sob carga pesada. Eixos de fuso de esferas em centros de usinagem de alta resistência. Acionamentos de tensão de enrolamento onde o torque constante é importante em uma ampla faixa de diâmetro de rolo. Trocadores de paletes e mesas rotativas onde o torque de carga é a restrição limitante, não a velocidade rotacional.

HC-SFS703 — 3.000 rpm. Torque nominal ~22,3 Nm, pico ~67 Nm. Maior velocidade rotacional significa menor tempo de ciclo para mecanismos que são limitados pela velocidade em vez de limitados pelo torque. Seções de esteira de acionamento direto. Cabeças de posicionamento a laser em máquinas de corte. Sistemas de transferência multieixos onde o tempo de deslocamento do eixo entre as estações controla o rendimento. Acionamentos de alimentação de máquinas de embalagem de alta velocidade.

A flange de 176 × 176 mm é idêntica entre as duas famílias. Mecanicamente, qualquer motor se encaixa na mesma estrutura da máquina. A decisão é puramente uma questão de aplicação: o eixo passa seu ciclo de trabalho lutando contra o torque de carga, ou ele passa acelerando e desacelerando uma carga relativamente leve em alta frequência? Responda a essa pergunta para cada eixo na máquina e a seleção se torna simples.

Eixo Reto, Sem Freio — Quando Essa é a Especificação Correta

O eixo reto do HC-SFS703 sem chaveta se adequa à maioria das aplicações de acionamento servo de alta velocidade. Acoplamentos servo de precisão, acoplamentos de disco flexível e cubos de acionamento por correia projetados para eixos servo prendem diretamente ao diâmetro externo liso do eixo com interfaces de cubo dividido ou ajuste por contração. A 3.000 rpm com torque contínuo relativamente moderado por revolução, acoplamentos de aperto por fricção são totalmente adequados — o caminho do torque é seguro, não há folga mecânica e a instalação é simples.

A ausência de um freio eletromagnético mantém a fiação simples e o número de componentes reduzido. Em repouso, o amplificador MR-J2S-700 mantém a posição do eixo através do bloqueio servo em malha fechada — o loop de posição permanece ativo, o feedback do encoder monitora continuamente o ângulo do eixo e o amplificador fornece qualquer corrente necessária para manter um erro de seguimento zero. Em eixos horizontais e mecanismos com carga simétrica onde nenhuma força gravitacional líquida atua na direção da rotação do eixo, isso é confiável e preciso.

O motor correto para eixos verticais, mecanismos de avanço inclinados ou qualquer acionamento com um componente de carga gravitacional significativo é o HC-SFS703B (eixo reto com freio eletromagnético). Em uma máquina com vários eixos servo, identificar quais eixos realmente precisam de um freio mecânico — e selecionar a variante sem freio para os demais — produz um projeto elétrico mais limpo e leve, com menos pontos que exigem inspeção periódica de desgaste do freio.

Uma nota de instalação que se aplica especificamente a este tamanho de quadro: ao instalar um acoplamento ou cubo no motor de quadro de 176 × 176 mm, sempre use o furo roscado M12 na extremidade do eixo e um tirante para puxar o cubo axialmente para o eixo. Pressionar ou martelar cubos no eixo neste tamanho de quadro transmite cargas de impacto através do eixo para o disco do encoder e o conjunto do rolamento traseiro. O dano resultante raramente é imediato — ele geralmente se manifesta mais tarde como ruído intermitente do encoder sob vibração, o que leva tempo para rastrear sua origem. O método do tirante evita isso completamente.

Plataforma J2-Super: O Que o Encoder de 17 Bits Entrega

O encoder instalado no HC-SFS703 é a mesma unidade absoluta serial de 17 bits usada em toda a linha J2-Super HC-SFS — 131.072 posições por revolução, dados de posição absoluta serializados transmitidos ao amplificador por um cabo de encoder dedicado.

As implicações práticas para o desempenho da máquina são várias.

Resolução de posição a 3.000 rpm. 131.072 contagens por revolução significam que, na velocidade nominal, o amplificador está recebendo atualizações de posição angular extremamente finas. Para eixos de posicionamento de fuso de esferas, essa resolução suporta relações de engrenagem eletrônica submicrônicas sem esgotar as contagens do encoder. Para aplicações de controle de velocidade, como acionamentos de esteira e controle de tensão, ela fornece ao loop de feedback de velocidade resolução suficiente para suprimir a ondulação de velocidade em baixa frequência sem oscilação.

Posição absoluta na inicialização. Quando a máquina é ligada após um fim de semana, após uma parada de emergência ou após uma falha do controlador com bateria de backup, o HC-SFS703 relata seu ângulo absoluto exato do eixo — incluindo a contagem multirvolta acumulada — de volta ao amplificador imediatamente, sem qualquer movimento do eixo. O amplificador verifica a posição e o eixo está pronto. Nenhum ciclo de retorno à posição de referência significa reinício mais rápido, sequenciamento de inicialização mais simples e nenhuma necessidade de um marcador de referência mecânico ou interruptor de proximidade de referência em eixos onde a posição absoluta é necessária.

Localização da bateria. A bateria de backup que mantém o contador absoluto multirvolta durante o desligamento é a unidade de lítio Mitsubishi A6BAT, alojada dentro do amplificador MR-J2S-700 — não no motor. Isso é importante para a manutenção: a substituição da bateria é feita no painel, não no motor, e o motor não precisa ser perturbado. Substitua a A6BAT quando o amplificador exibir um alarme de bateria fraca. Permitir que a bateria se esgote completamente redefine o contador absoluto e requer um ciclo de retorno de referência antes que o eixo possa retomar a produção.

Amplificadores Compatíveis

O HC-SFS703 é projetado para uso com a família de amplificadores MR-J2S-700 — a plataforma J2-Super com capacidade de 7kW. Três variantes cobrem as principais arquiteturas de controle:

MR-J2S-700A aceita comandos de trem de pulso e analógicos de sistemas CNC, PLCs e controladores de movimento. Modos de controle de posição, velocidade e torque estão todos disponíveis, juntamente com operação em modo comutado (P/S, S/T, T/P). A conexão RS-232C suporta o software de configuração MR Configurator. Esta é a escolha de propósito geral para aplicações de máquinas-ferramenta e automação geral onde o comando do eixo vem de uma fonte de sinal de pulso ou analógico.

MR-J2S-700B conecta-se a controladores de movimento Mitsubishi das séries A e Q através do barramento serial de fibra óptica SSCNET. Todos os comandos de posição viajam pela rede de fibra; o feedback do encoder retorna pelo mesmo link. Este é o amplificador correto para sistemas multieixo coordenados sob um controlador de movimento Mitsubishi — máquinas-ferramenta com contorno multieixo simultâneo, máquinas de transferência ou qualquer aplicação onde vários eixos devem se mover em uma relação geométrica definida.

MR-J2S-700CP incorpora funções de posicionamento integradas. Até 31 posições alvo podem ser armazenadas em tabelas de pontos dentro do amplificador e ativadas por comando de rede I/O ou CC-Link. Nenhum controlador de movimento separado é necessário. A escolha certa para eixos indexados autônomos ou ponto a ponto onde um controlador de movimento completo não é justificado.

Notas de compatibilidade. O HC-SFS703 requer um amplificador J2-Super. Ele não é compatível com amplificadores MR-J2 originais (primeira geração), que não conseguem ler o protocolo do encoder J2S de 17 bits. Também não é compatível com amplificadores MR-J3 ou MR-J4. Para máquinas que executam hardware MR-J2 original, o HC-SF703 (geração J2, encoder de 14 bits, mesmas dimensões mecânicas) é o alvo de fornecimento mecanicamente idêntico que funcionará com drives MR-J2 de primeira geração.

Família HC-SFS de 3000 rpm — Contexto de Capacidade

O HC-SFS703 é o motor de maior capacidade na linha HC-SFS de 3000 rpm. Ele compartilha a flange de 176 × 176 mm com o HC-SFS353, tornando-o uma atualização mecânica direta para máquinas onde um eixo de 3,5kW precisa ser retrabalhado para maior saída.

Aplicações Típicas

Eixos de máquinas-ferramenta de alta velocidade. Avanços de máquinas de retificação, fresamento e torneamento CNC onde a velocidade de translação rápida é o benefício do motor servo de 3.000 rpm operando um fuso de esferas em maior velocidade linear sem uma engrenagem de redução entre o motor e o fuso. A resolução do encoder de 17 bits mantém o feedback de posição submicrônico em toda a faixa de translação.

Corte a laser e posicionamento de plasma. Eixos de posicionamento da cabeça de corte em sistemas de laser e plasma de mesa plana precisam de alta velocidade de giro combinada com feedback de posição de alta resolução para um rastreamento de caminho preciso. A classificação de 3.000 rpm do HC-SFS703 e o encoder de 131.072 ppr se adequam diretamente a isso.

Embalagem e montagem de alto rendimento. Eixos de alimentação primários em linhas de embalagem — acionamentos de filme, rolos de tração de máquinas de termoformagem e envase, estações de corte rotativo — operam continuamente em alta velocidade sob carga moderada. O ponto de operação de 7kW a 3.000 rpm atende a esses mecanismos sem a necessidade de estágios de redução que adicionam folga e aumentam a inércia do eixo.

Máquinas de transferência e acionamentos de pórtico. Sistemas de pórtico e transferência acionados por servo com massa de carga moderada e ciclos de partida-parada frequentes usam motores de média inércia de alta velocidade para minimizar o tempo de translação do eixo entre as estações. A combinação do HC-SFS703 de velocidade nominal, torque de pico para aceleração e encoder absoluto se adequa diretamente a essa classe de máquina.

4º eixo de alta potência e indexação rotativa. Eixos rotativos em centros de usinagem que usam redução de engrenagem direta ou de estágio único precisam da resolução do encoder para posicionamento angular preciso e da capacidade de torque para manter a posição da estação de indexação sob as cargas de corte aplicadas em cada estação.

Perguntas Frequentes

P1: Quais amplificadores são compatíveis com o HC-SFS703?

O HC-SFS703 requer um amplificador da classe MR-J2S-700. As três variantes padrão são o MR-J2S-700A (comando analógico/trem de pulso, modos de posição/velocidade/torque), MR-J2S-700B (barramento de fibra óptica SSCNET para controladores de movimento Mitsubishi) e MR-J2S-700CP (posicionamento integrado, até 31 tabelas de pontos). O motor não é compatível com amplificadores MR-J2-700 originais de primeira geração ou com amplificadores MR-J3/MR-J4.

P2: Qual é a diferença entre o HC-SFS703 e o HC-SFS702?

Ambos são motores J2-Super de 7kW em uma flange de 176 × 176 mm com encoders absolutos de 17 bits, mas operam em velocidades nominais diferentes. O HC-SFS702 é classificado em 2.000 rpm com 33,4 Nm de torque contínuo — maior torque, menor velocidade. O HC-SFS703 é classificado em 3.000 rpm com ~22,3 Nm de torque contínuo — menor torque, maior velocidade. Escolha com base se o eixo é limitado pelo torque (702) ou pela velocidade (703). As dimensões da flange são idênticas, portanto, a troca mecânica entre os dois é simples.

P3: O HC-SFS703 pode ser usado com um amplificador MR-J2 original (primeira geração)?

Não. O HC-SFS703 usa o protocolo do encoder serial de 17 bits J2-Super, que não é legível por amplificadores MR-J2 originais. Para máquinas que executam hardware MR-J2 de primeira geração, o HC-SF703 — mesmas dimensões mecânicas, encoder de 14 bits — é o motor correto. O HC-SF703 emparelha com amplificadores MR-J2-700 ou MR-J2S-700.

P4: Onde está localizada a bateria de backup do encoder absoluto?

A bateria de backup para o contador absoluto multirvolta é a Mitsubishi A6BAT, localizada dentro do amplificador servo MR-J2S-700 — não no corpo do motor. A substituição da bateria é feita no painel. Substitua a A6BAT quando o amplificador disparar um alarme de bateria fraca; uma bateria totalmente descarregada redefine o contador absoluto e requer um ciclo de retorno de referência antes que o eixo possa retomar a produção.

P5: O HC-SFS703 possui classificação IP65 e o que isso cobre?

Sim. O HC-SFS703 possui uma classificação IP65 no corpo do motor, fornecendo proteção total contra entrada de poeira e proteção contra jatos de água direcionados de qualquer direção. Um retentor de óleo é instalado na saída do eixo. O conector do encoder e o conector de alimentação devem ser devidamente acoplados com seus conjuntos de cabos para manter a classificação IP65 em serviço — conectores abertos ou mal encaixados comprometem a classificação de invólucro nesses pontos, independentemente da classificação do corpo do motor.
