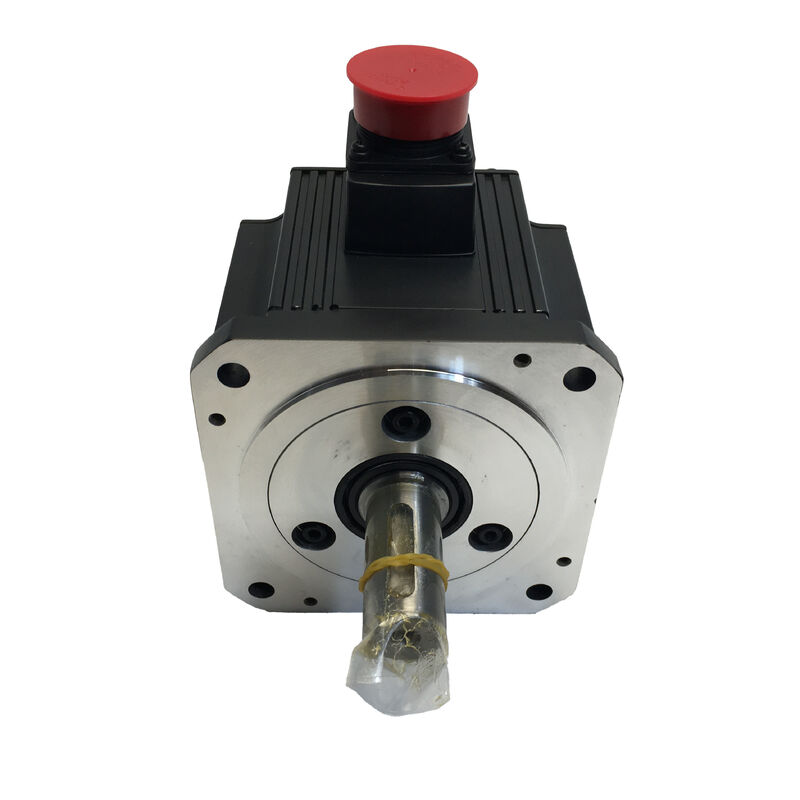

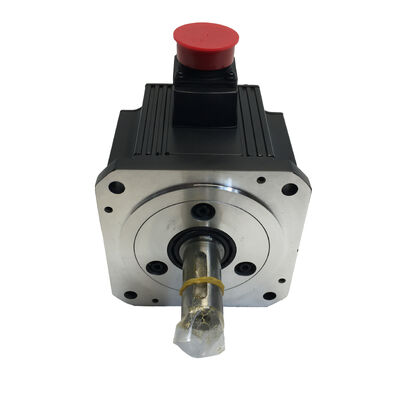

Mitsubishi HC-SFS202K (HCSFS202K) — Servomotor CA de 2kW, Eixo com Chaveta, Sem Freio, Série MELSERVO-J2S

Identificação do Produto

Número da Peça: HC-SFS202K

Também Pesquisado Como: HCSFS202K, HC-SFS-202K

Série: Mitsubishi MELSERVO HC-SFS (Geração J2-Super)

Tipo de Motor: Servomotor CA sem Escovas — Eixo com Chaveta, Sem Freio, 2000 rpm, 200V CA

Plataforma: MELSERVO J2S (J2-Super)

O Motor e Seu Propósito

Escolha quaisquer dois atributos da matriz de variantes HC-SFS202 — tipo de eixo e presença de freio — e você obterá um motor configurado para uma classe específica de aplicação. O HC-SFS202K responde com um eixo com chaveta e sem freio: transmissão de torque positiva através de uma chaveta usinada e retenção de posição em repouso através do bloqueio servo do amplificador, em vez de um dispositivo mecânico com mola aplicada.

Essa combinação coloca este motor firmemente no território de eixos horizontais, acionamentos acoplados por engrenagem, mecanismos de correia dentada e qualquer aplicação onde um caminho de torque por chaveta e cubo seja a preferência de engenharia e a carga não exija retenção à prova de falhas com o servo desligado. Com 2kW, 9,55 Nm contínuos e 28,6 Nm de pico, o HC-SFS202K cobre o mainstream dos requisitos de eixo CNC de capacidade média e acionamento de automação — torque suficiente para lidar com cargas de produção reais, compacto o suficiente para caber nas estruturas de máquinas que os eixos de 2kW normalmente ocupam.

A plataforma MELSERVO-J2S com seu encoder absoluto serial de 17 bits a 131.072 posições por revolução fornece a qualidade de feedback que o amplificador MR-J2S precisa para executar os loops de velocidade e posição em alta largura de banda. Emparelhado com o processador aprimorado do amplificador J2-Super, essa resolução do encoder suporta a regulação de velocidade precisa e a rejeição rápida de distúrbios que a usinagem de precisão e a automação de ciclo alto exigem.

Especificações Técnicas

O Eixo com Chaveta: Projetando uma Interface de Torque Confiável

O atrito entre um furo de cubo e o diâmetro externo do eixo transmite torque em um eixo reto liso. A força de aperto deve ser alta o suficiente para resistir ao torque de pico — 28,6 Nm — sob a pior condição operacional que o eixo encontra. No serviço de máquinas-ferramenta CNC, essa pior condição não é o corte em estado estacionário. É uma reversão súbita na velocidade máxima de avanço rápido, uma desaceleração agressiva da velocidade máxima para um alvo de posicionamento, ou uma parada de emergência comandada com corrente máxima. Qualquer um desses, repetidamente ao longo de um turno de produção, testa uma interface de atrito de maneiras que podem introduzir micro-deslizamento ao longo do tempo. O micro-deslizamento é insidioso: pequeno o suficiente para não atingir os limiares de alarme individuais, grande o suficiente para se acumular em erros dimensionais ao longo de múltiplos ciclos.

A chaveta no HC-SFS202K muda o caminho do torque. A chaveta engata ranhuras correspondentes tanto no eixo quanto no cubo; sob carga, a chaveta atua ao cisalhamento e transmite torque mecanicamente, independentemente de qualquer atrito que a interface possa fornecer. Cargas de reversão, cargas cíclicas, entradas de choque — nenhuma dessas degrada progressivamente uma conexão com chaveta adequadamente ajustada da maneira que podem degradar uma braçadeira de atrito marginal.

Onde as chavetas são a especificação natural:

Polias de acionamento por correia dentada, onde a tensão da correia e as forças cíclicas de engate dos dentes criam precisamente as cargas de reversão que as chavetas manuseiam bem. Cubos de engrenagem em trens de acionamento com redução de relação, onde o registro angular entre o eixo e a engrenagem deve ser mantido para o engate correto dos dentes. Pinhões de corrente em sistemas de transferência de paletes, onde as cargas de choque de engate da corrente chegam repetidamente em direções alternadas. Projetos de acoplamento de precisão onde o furo do cubo incorpora uma chaveta interna como parte da especificação da conexão de torque.

Nota de instalação do manual do servomotor Mitsubishi: puxe o cubo do acoplamento para o eixo usando o furo roscado da extremidade do eixo e um tirante — nunca martelando ou pressionando. No tamanho de quadro de 176 × 176 mm, as forças de impacto durante o ajuste do cubo transmitem através do eixo diretamente para o disco do encoder e o conjunto do rolamento na parte traseira do motor. O dano ao encoder resultante não causa necessariamente um alarme imediato; ele tende a produzir erros de posição intermitentes sob vibração, que são genuinamente difíceis de rastrear até um evento de instalação do cubo. O método do tirante leva alguns segundos a mais e evita isso completamente.

Sem Freio: Quando o Bloqueio Servo é a Arquitetura Correta

O bloqueio servo — a retenção de posição em malha fechada contínua do amplificador com corrente do motor ativa — é eficaz e preciso para uma classe bem definida de eixos. Estes são acionamentos horizontais, mecanismos simetricamente carregados e qualquer aplicação onde a carga não exerce força líquida na direção de rotação do eixo quando o servo está mantendo uma posição. Para todos eles, um freio adicionaria hardware, fiação, sequenciamento de relé, carga no painel e intervalo de manutenção sem retorno funcional.

O HC-SFS202K é a especificação para esses eixos. Remover o freio não remove nada que a aplicação realmente use, e simplifica o sistema elétrico em cada eixo da máquina onde ele se aplica.

Onde a imagem muda — slides verticais, braços carregados por gravidade, eixos de alimentação inclinados, qualquer acionamento onde a carga se moveria quando a corrente do servo caísse — o eixo pertence ao HC-SFS202BK (eixo com chaveta com freio aplicado por mola). Essa é uma decisão de engenharia, não uma otimização de custo. Em máquinas com múltiplos eixos de 2kW, classificar corretamente quais eixos precisam de freios e quais não precisam simplifica substancialmente o projeto do painel.

Encoder de 17 Bits: O Que a Resolução Oferece na Prática

A atualização do encoder da plataforma J2-Super do dispositivo de 14 bits na série HC-SF anterior para 17 bits foi um aumento de resolução de oito vezes — de 16.384 para 131.072 posições por revolução. A 2kW e 2.000 rpm, isso se manifesta na prática de várias maneiras.

A estimativa de velocidade para o loop de velocidade melhora porque as amostras sucessivas do encoder representam incrementos angulares mais finos. O loop de velocidade recebe um sinal de velocidade com menos ruído, o que permite um ganho proporcional mais alto sem instabilidade. Ganho mais alto significa que o amplificador corrige distúrbios de velocidade mais rapidamente — mudanças na força de corte, variações de inércia e efeitos de conformidade da transmissão que desviam o eixo de seu perfil de velocidade comandado são rejeitados mais rapidamente e com menos erro residual.

Em baixas taxas de avanço e durante a desaceleração para um alvo de posição, incrementos de encoder mais finos significam que o loop de posição pode detectar e corrigir erros menores. O eixo se estabiliza de forma mais repetível na posição comandada, e a forma de onda de velocidade em baixa velocidade contém menos ondulação — o que importa para o acabamento superficial em operações de contorno e para a consistência dimensional peça a peça em aplicações de posicionamento.

A função absoluta suporta o armazenamento de posição através de qualquer evento de energia. A célula de lítio A6BAT no amplificador MR-J2S mantém o contador de múltiplas voltas ativo durante os períodos de desligamento. Cada reinício — planejado ou não — traz o eixo para sua última posição conhecida exata. Para máquinas de produção que ciclam através de paradas de emergência, resets de alarme e desligamentos de fim de turno rotineiramente, eliminar os ciclos de homing obrigatórios produz economias de tempo mensuráveis ao longo de um ano de operação.

Amplificadores Compatíveis

O HC-SFS202K é acionado pelo amplificador da classe MR-J2S-200, a plataforma J2-Super de 2kW. Três tipos de interface atendem a diferentes arquiteturas de sistema:

MR-J2S-200A — Interface de comando analógica e de trem de pulsos. Aceita trens de pulsos de passo/direção e comandos analógicos de ±10V de sistemas CNC e PLCs. Modos de controle de posição, velocidade e torque todos disponíveis. Configuração através do MR Configurator via RS-232C.

MR-J2S-200B — Barramento serial de fibra óptica SSCNET. Conecta-se a controladores de movimento Mitsubishi das séries A ou Q para sistemas multieixo coordenados. Comandos de posição chegam pela rede do controlador de movimento; dados do encoder retornam pelo mesmo link de fibra.

MR-J2S-200CP — Posicionamento embutido. Até 31 posições alvo armazenadas no amplificador, ativadas por sinais de E/S ou comando CC-Link. Adequado para posicionamento indexado autônomo simples sem um controlador de movimento dedicado.

O HC-SFS202K não é compatível com os amplificadores MR-J2-200 originais (primeira geração, pré-J2S), que não conseguem ler o protocolo do encoder de 17 bits. Para máquinas que executam hardware MR-J2 de primeira geração, o HC-SF202K (geração J2, encoder de 14 bits, mesma especificação mecânica) é o alvo de reposição correto.

Onde o 202K se Encaixa na Família HC-SFS de 2000 rpm

A capacidade 202 marca a transição do grupo de flange de 130 × 130 mm para a flange de 176 × 176 mm — uma pegada de montagem compartilhada com os motores de 3,5kW, 5kW e 7kW desta família. Uma máquina projetada em torno da flange de 176 × 176 mm pode aceitar qualquer motor de 2kW para cima sem alterações na placa de montagem, dando margem de projeto para futuras atualizações de capacidade.

Aplicações Típicas

Eixos de avanço de mesa X e Y de centros de usinagem CNC. Os eixos de mesa horizontais primários em centros de usinagem verticais e horizontais carregam cargas de peça e fixação em taxas de avanço de corte sustentadas e altas velocidades de avanço rápido. Estes são eixos horizontais — sem freio necessário — e o eixo com chaveta se adapta aos projetos de acoplamento de precisão usados em acionamentos de fusos de esferas de alta rigidez. Os 9,55 Nm contínuos fornecem autoridade de torque para corte pesado sustentado sem operar perto do limite térmico.

Mecanismos de acionamento por correia dentada em máquinas multieixos. Eixos secundários em centros de usinagem multieixos, máquinas de transferência e equipamentos de montagem de alta velocidade que usam correias dentadas entre o servomotor e o mecanismo acionado requerem polias do lado do motor com chaveta. O ciclo de tensão repetido da correia cria exatamente as reversões de carga direcionais que as chavetas manuseiam de forma mais confiável do que os projetos de braçadeira apenas por atrito.

Eixos rotativos acionados por servo e acionamentos acoplados por engrenagem. Acionamentos de mesa rotativa de 4º eixo usando redução de engrenagem reta ou helicoidal entre o servomotor e a entrada da mesa requerem um cubo de engrenagem do lado do motor com chaveta para alinhamento positivo da malha. O encoder de 17 bits fornece a resolução angular que a indexação de usinagem multifacetada precisa exige, e os 28,6 Nm de pico lidam com a demanda inercial da indexação rápida da mesa.

Eixos de embalagem e rotulagem de alta velocidade. Eixos de entrada, extração de filme e correção de registro acionados por correia dentada em linhas de embalagem usam servomotores com polias de acionamento com chaveta e se beneficiam da resposta rápida e alta largura de banda da plataforma J2-Super. A classificação IP65 lida com as condições de lavagem e poeira comuns em ambientes de embalagem de alimentos e farmacêuticos.

Conversores e acionamentos servo de transferência horizontais. Conversores de transferência controlados por servo, estações de indexação rotativa e sistemas de acumulação de peças usam acionamentos servo de capacidade média em eixos horizontais onde o bloqueio servo fornece retenção de posição de repouso adequada e o eixo com chaveta se adapta à interface de acionamento por pinhão ou acoplamento.

Perguntas Frequentes

P1: Quais amplificadores são compatíveis com o HC-SFS202K?

O HC-SFS202K requer um amplificador da classe MR-J2S-200 da plataforma MELSERVO-J2S (J2-Super). As três variantes padrão são o MR-J2S-200A (comando analógico/pulso), MR-J2S-200B (barramento de fibra óptica SSCNET para controladores de movimento) e MR-J2S-200CP (posicionamento embutido). Todos suportam o encoder serial de 17 bits e a corrente nominal de 11A do motor. Este motor não é compatível com amplificadores MR-J2-200 de primeira geração ou com amplificadores MR-J3 / MR-J4.

P2: Qual é a diferença entre o HC-SFS202K e o HC-SFS202BK?

Idênticos em todas as especificações elétricas e mecânicas — mesma saída de 2kW, 9,55 Nm, 28,6 Nm de pico, encoder de 17 bits, eixo com chaveta, flange de 176 × 176 mm, mesma classe de amplificador. O HC-SFS202BK adiciona um freio eletromagnético aplicado por mola; o HC-SFS202K não adiciona. Escolha a variante sem freio para eixos horizontais onde o bloqueio servo fornece retenção adequada em todas as condições de parada. Escolha a variante BK para eixos verticais ou qualquer aplicação onde a carga deva ser mantida mecanicamente quando a energia do servo for removida.

P3: Qual é a diferença entre o HC-SFS202K e o HC-SFS202 (eixo liso)?

Mecanicamente e eletricamente idênticos — mesma saída de 2kW, mesmas figuras de torque, mesmo encoder, mesma flange, mesmos requisitos de amplificador. A única diferença é o eixo: o HC-SFS202 tem um eixo liso liso para acoplamentos de braçadeira por atrito; o HC-SFS202K tem uma chaveta usinada para transmissão de torque positiva por chaveta e cubo. Escolha com base unicamente no projeto do acoplamento do mecanismo acionado.

P4: O HC-SFS202K pode substituir um HC-SF202K de primeira geração em uma máquina com amplificadores MR-J2-200?

Não diretamente. O HC-SFS202K usa um encoder J2S de 17 bits que os amplificadores MR-J2-200 não conseguem ler — conectar este motor a um amplificador MR-J2 de primeira geração produzirá uma falha no encoder. Para máquinas que executam amplificadores MR-J2-200 originais, adquira o HC-SF202K (geração J2, encoder de 14 bits) para uma substituição direta. Se os amplificadores forem MR-J2S-200, tanto o HC-SF202K quanto o HC-SFS202K são compatíveis — o HC-SFS202K oferece maior resolução do encoder.

P5: Uma chaveta é fornecida com o HC-SFS202K?

A prática padrão para motores Mitsubishi HC-SFS com eixo com chaveta é fornecer a chaveta usinada no eixo sem uma chaveta incluída na embalagem do motor. Verifique as dimensões da chaveta no manual de instruções do servomotor para a série HC-SFS202 antes de solicitar uma chaveta, e selecione uma chaveta com a largura, altura, comprimento e tolerância corretos para o projeto do furo do cubo e as condições de carga de torque e choque da aplicação.
